Con trượt vuông là thiết bị cơ khí vô cùng quan trọng và thiết yếu vì được dùng rộng rãi trong các lĩnh vực máy móc, thiết bị trong ngành cơ khí. Nếu bạn chưa có biết về con trượt là gì? Bộ thanh trượt vuông có những ưu điểm và ứng dụng như thế nào? Hãy cùng Kỷ Nguyên Máy tìm hiểu trong bài viết về ổ bi trượt vuông dưới đây để hiểu rõ vai trò quan trọng của bộ thanh trượt vuông trong việc chế tạo máy cơ khí.

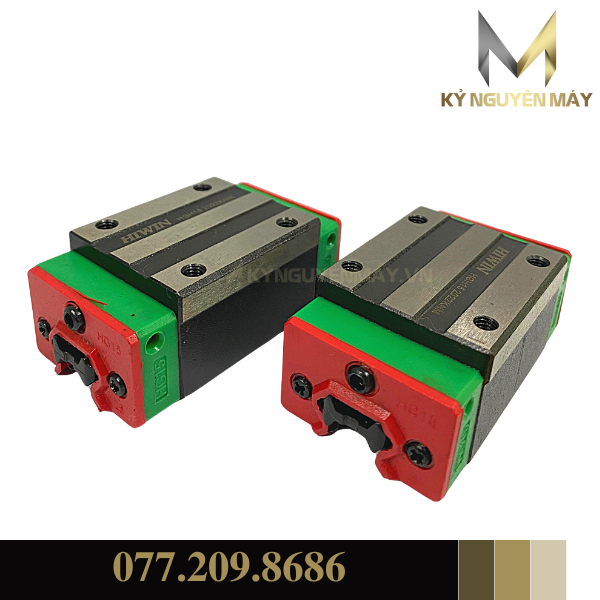

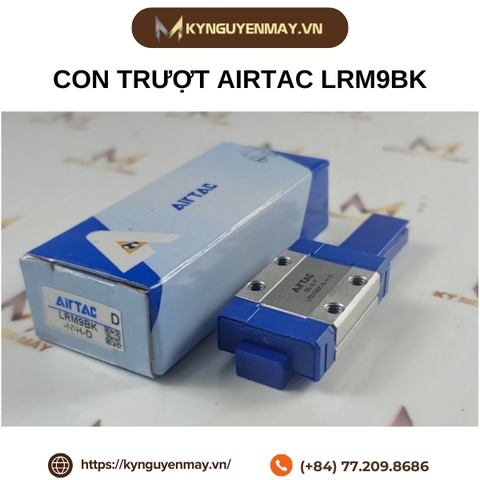

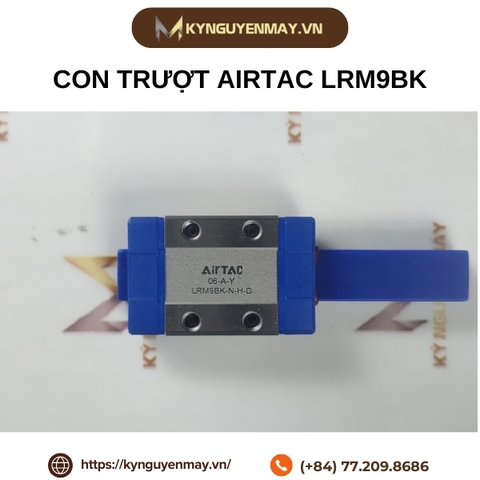

Con trượt vuông là gì?

Con trượt vuông là loại con trượt được ứng dụng phổ biến trong hệ thống dẫn hướng được xem như kim chỉ nam giúp máy móc, thiết bị hoạt động hiệu quả cao và vận hành được trơn, êm mượt. Các ứng dụng của bộ thanh trượt vuông phổ biến như: hệ thống băng chuyền, hệ thống thiết bị tự động hóa vào sản xuất

Sự tịnh tiến của con trượt vuông trên thanh ray vuông tạo nên một hệ thống dẫn hướng tuyến tính hoàn chỉnh tương tự, bạc trượt vuông giúp các chi tiết trong máy hoạt động một cách tỉ mỉ, nhẹ nhàng, êm ái và ổ bi trượt vuông ít bị ảnh hưởng bởi lực ma sát nhất.

Dòng con trượt vuông được thiết kế với kiểu mẫu thước đa dạng để đáp ứng nhu cầu của từng khách hàng với các bản thiết kế kỹ thuật khác nhau. Dòng bộ thanh trượt vuông được sản thiết kế với 2 loại chính:

Loại mặt vuông;
Loại có cánh: có mặt bích rộng hơn so với loại mặt vuông vì thế độ chịu tải cũng cao hơn.

>>> Xem thêm:

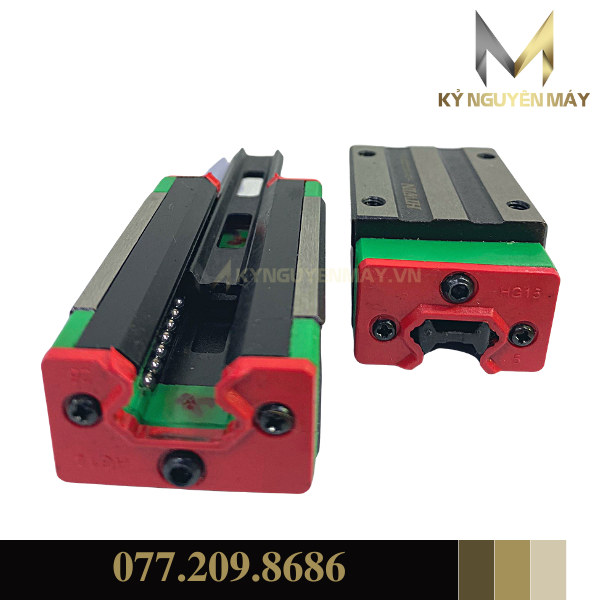

Cấu tạo cơ bản của con trượt vuông

Cấu tạo cơ bản của bạc đạn trượt vuông được thiết kế theo tiêu chuẩn Quốc tế và thiết kế với các bộ phận của bi trượt vuông như sau:

Thân con trượt;
Rãnh bi đơn: 4 rãnh từ khoảng 6-15 bi/rãnh;
Nắp chặn bi ở 2 đầu;
Nắp chắn bụi có tác dụng ngăn cản vật thể lạ, bụi trong không khí bay vào gây ra hiện tượng kẹt bị.

Dòng con trượt vuông được thiết kế với 3 hệ thống cấu tạo riêng biệt:

Hệ thống tuyến tính: mặt bích, thanh ray vuông, gạt dầu, khung giữ bi;
Hệ thống bôi trơn: vú mỡ;
Hệ thống chắn bụi: nắp chắn chống bụi, miếng chắn bảo vệ phần đế, nắp bu lông, miếng chắn bảo vệ.

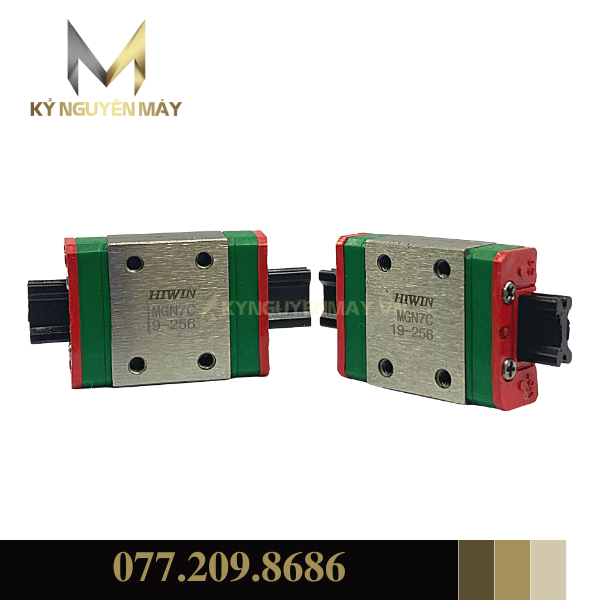

Con trượt vuông có kích thước như thế nào?

Bi trượt vuông được thiết kế theo tiêu chuẩn Quốc tế nên thông số kỹ thuật của bạc đạn trượt vuông rất đa dạng về kích thước và cũng như mẫu mã và bạc trượt vuông thường được thiết kế theo hãng.

Kích thước của con trượt như: 15, 20, 25, 30, 35, 45, 55, 65 cho nên thanh trượt vuông cũng được sản xuất tương tự theo kích thước như ổ bi trượt vuông.

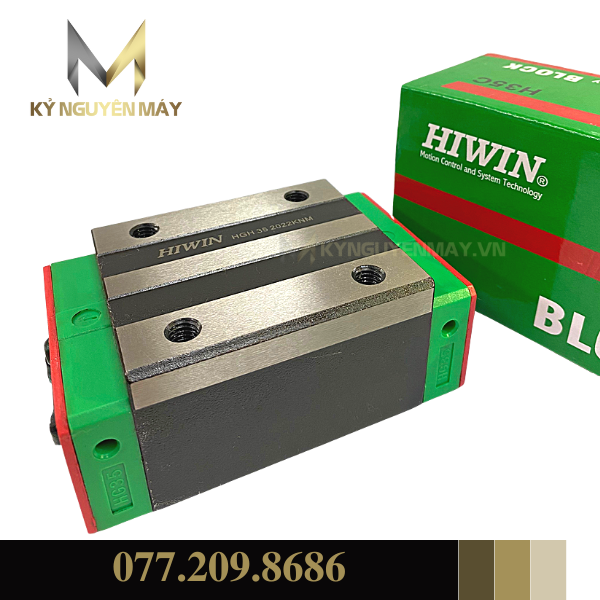

Ví dụ: con trượt vuông HGH15CA là dòng vuông có kích thước 15 và "CA" được cố định sản phẩm ổ bi trượt vuông trên thân từ trên dưới.

>>> Xem thêm: Con trượt vuông 15

Con trượt vuông được sản xuất bởi những đơn vị nổi tiếng nào?

Hiện nay, vì nhu cầu lắp đặt con trượt vuông cực kỳ đa dạng về giá cả cũng như mẫu mã. Bạc trượt vuông càng gia tăng, phổ biến trong ngành công nghiệp nên ổ bi trượt vuông có rất nhiều đơn vị nổi tiếng nhất như:

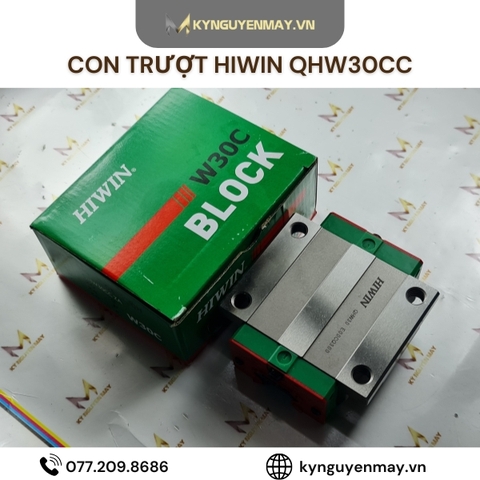

Con trượt Hiwin (Đài Loan);
Con trượt THK (Nhật Bản);

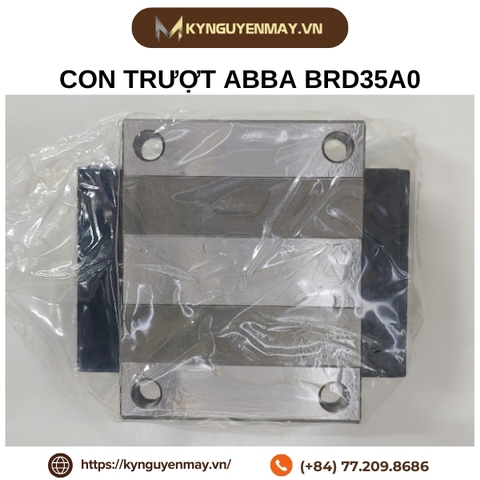

Con trượt ABBA (Đài Loan)
Con trượt Bosch Rexroth (Đức);
Con trượt CPC (Đài Loan);
Con trượt TBI (Đài Loan);
Con trượt CSK (Đài Loan);
Con trượt NSK (Nhật Bản);
Con trượt STAF (Đài Loan);

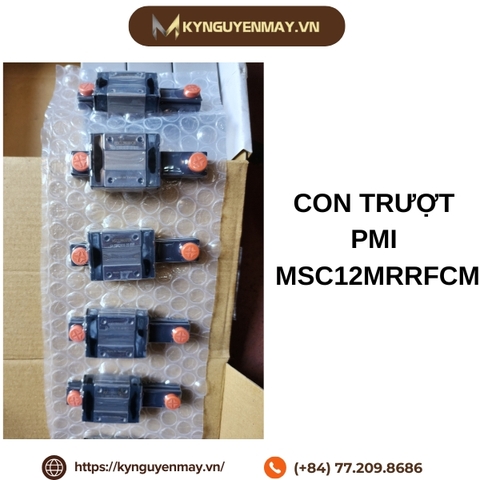

Con trượt PMI (Đài Loan);
Con trượt SCHNEEBERGER (Thụy Sĩ);
Con trượt WON (Hàn Quốc);
Con trượt IKO (Nhật Bản);
Con trượt CHTR (Trung Quốc).

Tính năng nổi trội của dòng con trượt vuông

Con trượt vuông có nhiều ưu điểm vượt trội so với những dòng sản phẩm khác. Dưới đây những tính năng nổi bật của dòng vòng bi trượt vuông này:

Vòng bi trượt vuông đa dạng kích thước, mẫu mã và danh mục sản phẩm các hãng các hãng nổi tiếng giúp dễ dàng lựa chọn phù hợp;
Bộ thanh trượt vuông có khả năng dẫn hướng với độ chuẩn cao;
Chịu được trọng tải lớn;
Ổ bi trượt vuông hạn chế ma sát trong quá trình tịnh tiến đem lại cho máy móc
Tốc độ chuyển động nhẹ nhàng, êm ái và linh hoạt, ít ma sát;
Bạc trượt vuông hạn chế được tiếng ồn khi hoạt động là một vấn đề lớn của rất nhiều máy móc công nghiệp hiện nay;
Bi trượt vuông dễ dàng lắp ráp và tháo gỡ;
Tuổi thọ lâu bền so với dòng tròn và làm việc trong thời gian dài;
Vòng bi trượt vuông tuổi thọ cao nên dùng về lâu về dài giá rẻ, chi phí đầu tư so với ban đầu thấp;
Hoạt động của bi trượt vuông bền bỉ trong thời gian dài, giúp tiết kiệm các chi phí bảo dưỡng, sửa chữa.

Ứng dụng phổ biến của con trượt vuông

Vì những tính năng của vòng bi trượt vuông thiên về độ chịu tải và tốc độ cao cho nên ứng dụng của con trượt vuông vào các ngành công nghiệp là rất nhiều, bi trượt vuông nắm trọng yếu nhất là những thiết bị sau đây:

Máy gia công cơ khí CNC như: máy phay CNC, máy khắc CNC, máy tiện CNC, máy cắt CNC,...
Máy in 3D;
Máy plasma;
Máy laser;
Thiết bị đo lường;
Hệ thống dẫn hướng trong cánh tay robot;
Thiết bị băng chuyền tự động;....

>>> Xem thêm: Con trượt vuông Nhật

Cách lắp đặt con trượt vuông đúng cách

Lắp đặt vòng bi trượt vuông đúng cách là bước đầu tiên cần được chú ý đến nếu sai cách thì sẽ dẫn đến hư hỏng, giảm độ chính xác, độ chịu tải bị hạn chế, vận tốc chuyển động không được trơn tru dẫn đến gây ra tiếng ồn và giảm tuổi.

05 bước lắp ráp con trượt đúng cách:

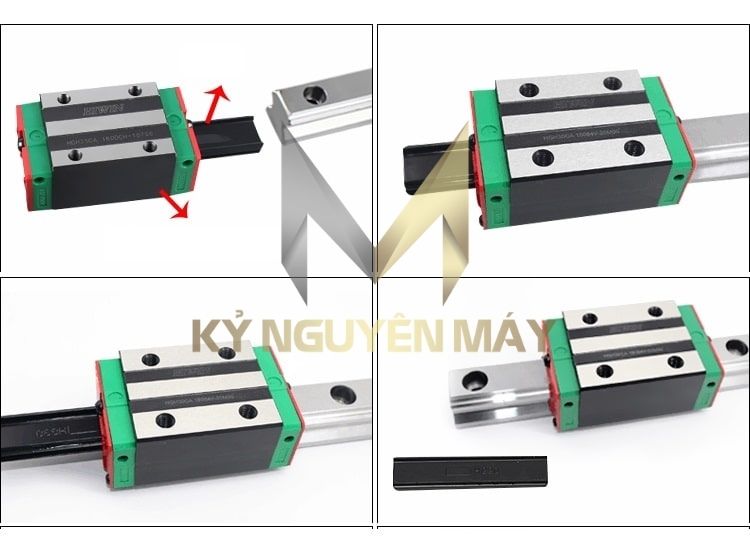

Bước 1: Tháo túi dầu ra khỏi con trượt, không tháo rời thanh nhựa chặn rãnh bi;

Bước 2: Đặt 1 đầu của con trượt vuông khớp với mặt cắt của thanh ray;

Bước 3: Sau khi đã xác định đầu của bi và thanh ray khớp nhau thì tiến hành đẩy vào từ từ thì thanh nhựa chặn rãnh bi sẽ từ từ rơi ra ngoài.

Có nên mua con trượt vuông Trung Quốc với giá siêu rẻ hay các phẩm linh kiện cũ đã qua sử dụng hay không?

Có nhiều bạn đang thắc mắc: “Có nên chọn các thiết bị cơ khí như: thanh ray , con trượt vuông Trung Quốc với giá siêu rẻ hay các phẩm linh kiện cũ đã qua sử dụng hay không?“

Thực tế ứng dụng cho thấy con trượt vuông và thanh trượt vuông Trung Quốc giá siêu rẻ hay cũ, đã dùng không còn mới thì vòng bi trượt vuông sẽ không đem lại cảm nhận và độ hiệu quả như:

Sản phẩm bạc đạn trượt vuông cũ sẽ làm độ chính xác giảm đi rất nhiều;
Vòng bi trượt vuông cũ sẽ có tuổi thọ ngắn;
Bạc trượt vuông cũ có độ chịu tải giảm ;
Bi trượt vuông bị hao mòn dẫn tới sẽ tạo độ ma sát lớn trong quá trình chuyển động,....
Năng suất của ổ bi trượt vuông cũ bị giảm một phần lớn, tốn thời gian, chi phí sửa chữa , bảo trì, bảo dưỡng,...

Vì thế, giải pháp tốt nhất và tối ưu nhất chính là sử dụng thêm vào giỏ hàng của bạn là thanh trượt vuông - con trượt vuông mới và chính hãng.

Việc còn lại của bạn chính là lựa chọn một địa chỉ, công ty uy tín, cập nhật tin tức và cũng như giá thành để cung ứng sản phẩm bạc đạn trượt vuông với giá rẻ nhất - liên hệ với chúng tôi để mua sản phẩm linh kiện bi trượt vuông tốt nhất. Nếu bạn chưa tìm được địa chỉ phù hợp thì Kỷ Nguyên Máy sẽ là một gợi ý ưu tiên hàng đầu dành cho bạn có chi nhánh tại khu vực Hà Nội và Đà Nẵng - đơn vị uy tín cung cấp các loại linh kiện cơ khí như thanh trượt - con trượt, bộ vitme (trục vitme, đai ốc bi), gối đỡ trục,...với nhiều năm kinh nghiệm.

Kỷ Nguyên Máy là đơn vị chuyên cung cấp con trượt vuông thanh trượt, vòng bi và các phụ kiện cơ khí chính hãng nhận được sự tin tưởng của đông đảo của khách hàng trên khắp đất nước. Hiện nay, Kỷ Nguyên Máy đã phát triển các công ty chi nhánh tại Hà Nội, Đà Nẵng giúp các khách hàng có thể lựa chọn thêm vào giỏ hàng thiết bị linh kiện cơ khí chính hãng thuận tiện hơn khi liên hệ kết nối với chúng tôi.
