Con trượt tròn (Vòng bi thanh trượt tròn), Giá sỉ toàn quốc

Con trượt tròn

Con trượt tròn (ổ bi trượt dọc) là phụ kiện cơ khí quan trọng sử dụng nhiều trong các máy móc công nghiệp hiện nay. Để hiểu và liên hệ hơn về linh kiện này, mời bạn tham khảo thông tin sản phẩm các dòng ổ trượt tròn, mã sản phẩm con trượt tròn - Vui lòng lướt xuống dưới để tham khảo chi tiết hơn và tổng quan từng loại ổ bi trượt tròn giúp cho bạn tìm đúng sản phẩm bạc đạn trượt phù hợp vơi thiết bị của mình.

Con trượt tròn là gì?

Con trượt tròn là một loại con trượt còn có thể gọi là (bạc đạn trượt) - phụ tùng cơ khí quan trọng, được lắp ráp kỹ thuật trong hầu hết máy móc. Vòng bi thanh trượt tròn được cấu tạo từ một hệ thống tròn lăn.

Ổ bi trượt dọc cùng với thanh trượt tròngối đỡ tạo nên một hệ thống dẫn hướng giúp máy móc hoạt động chính xác, chuyển động êm ái, giảm ma sát và hạn chế tiếng ồn.

Con trượt tròn

Con trượt tròn

Con trượt tròn

Con trượt tròn

Các dòng con phổ biến hiện nay

Dòng Con trượt tròn ngắn

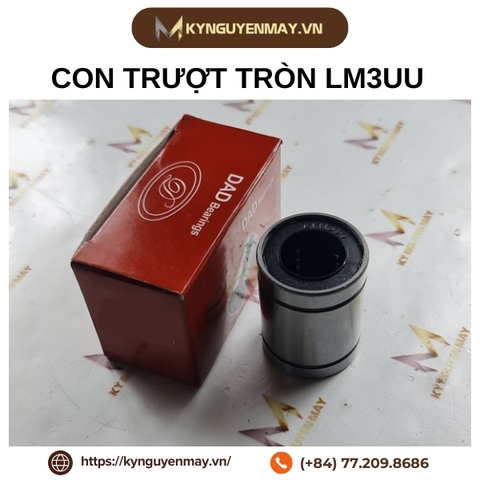

Con trượt tròn Vòng bi trượt LM LM4UU; LM5UU; LM6UU;LM8UU; LM10UU; LM12UU; LM16UU; LM20UU; LM25UU; LM30UU; LM35UU; LM40UU; LM50UU; LM60UU; LM80UU; LM100UU
Con trượt tròn SCS SCS6UU; SCS8UU; SCS10UU; SCS12UU; SCS16UU: SCS20UU; SCS25UU; SCS30UU; SCS35UU; SCS40UU; SCS50UU; SCS60UU
Con trượt tròn LMH LMH6UU, LMH8UU, LMH10UU, LMH12UU, LMH16UU, LMH20UU, LMH25UU, LMH30UU, LMH35UU; LMH40UU; LMH50UU; LMH60UU; LMH80UU; LMH100UU
Con trượt tròn LMF LMF6UU; LMF8UU; LMF10UU; LMF12UU; LMF16UU; LMF20UU; LMF25UU; LMF30UU; LMF35UU; LMF40UU; LMF50UU; LMF60UU; LMF80UU; LMF100UU

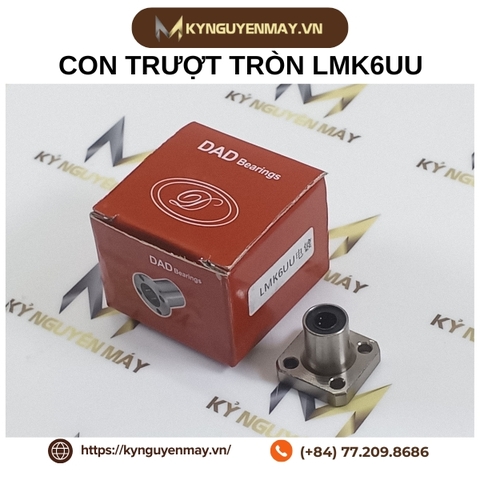

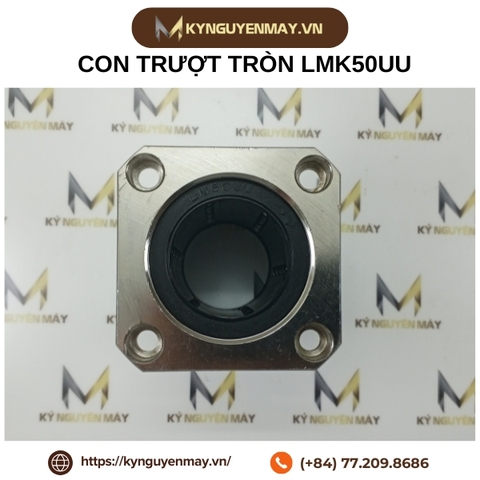

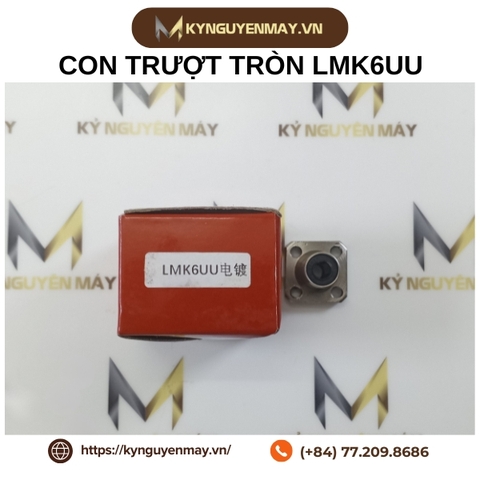

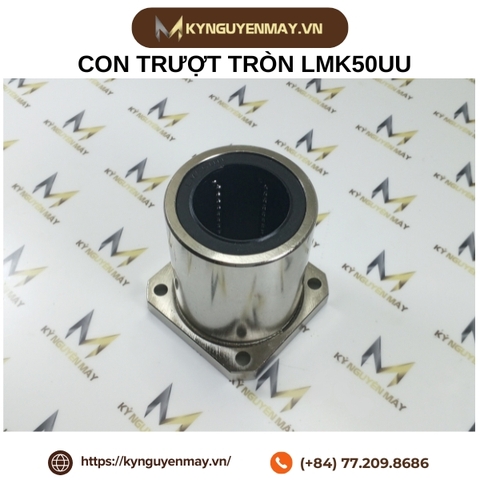

Con trượt tròn LMK LMK6UU; LMK8UU; LMK10UU; LMK12UU; LMK16UU; LMK20UU; LMK25UU; LMK30UU; LMK35UU; LMK40UU; LMK50UU; LMK60UU; LMK80UU; LMK100UU
Con trượt tròn khuyết Con trượt tròn LMOP LM10UU-OP; LM10UU-OP; LM12UU-OP; LM16UU-OP; LM20UU-OP; LM25UU-OP; LM30UU-OP; LM35UU-OP; LM40UU-OP; LM50UU-OP; LM60UU-OP; LM80UU-OP; LM100UU-OP

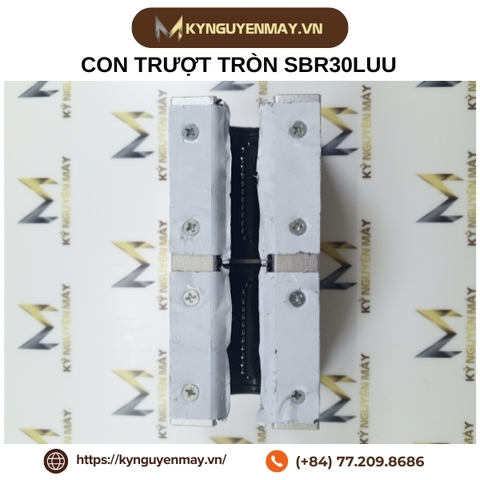

Con trượt tròn SBR SBR10UU; SBR12UU; SBR16UU; SBR20UU; SBR25UU; SBR30UU; SBR35UU; SBR40UU; SBR50UU
Con trượt tròn TBR TBR16UU, TBR20UU, TBR25UU, TBR30UU
Dòng Con trượt tròn dài

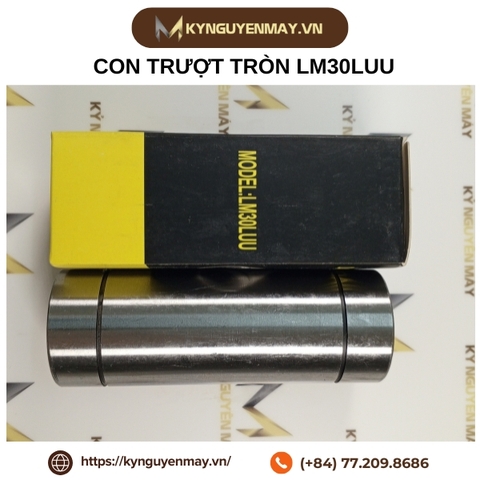

Con trượt tròn Vòng bi trượt LM LM3LUU; LM4LUU; LM5LUU; LM6LUU; LM8LUU; LM10LUU; LM12LUU; LM16LUU; LM20LUU; LM25LUU; LM30LUU; LM35LUU; LM40LUU; LM50LUU; LM60LUU
Con trượt tròn SCS SCS8LUU; SCS10LUU; SCS12LUU; SCS16LUU: SCS20LUU; SCS25LUU; SCS30LUU; SCS35LUU; SCS40LUU; SCS50LUU; SCS60LUU
Con trượt tròn LMH LMH6LUU, LMH8LUU, LMH10LUU, LMH12LUU, LMH16LUU, LMH20LUU, LMH25LUU, LMH30LUU; LMH35LUU; LMH40LUU; LMH50LUU; LMH60LUU; LMH80LUU; LMH100LUU
Con trượt tròn LMF LMF6LUU; LMF8LUU; LMF10LUU; LMF12LUU; LMF16LUU; LMF20LUU; LMF25LUU; LMF30LUU; LMF35LUU; LMF40LUU; LMF50LUU; LMF60LUU; LMF80LUU; LMF100LUU
Con trượt tròn LMK LMK6LUU; LMK8LUU; LMK10LUU; LMK12LUU; LMK16LUU; LMK20LUU; LMK25LUU; LMK30LUU; LMK35LUU; LMK40LUU; LMK50LUU; LMK60LUU; LMK80LUU; LMK100LUU
Con trượt tròn khuyết Con trượt tròn LMOP
Con trượt tròn SBR SBR12LUU; SBR16LUU; SBR20LUU; SBR25LUU; SBR30LUU; SBR40LUU; SBR50LUU
Con trượt tròn TBR TBR16LUU, TBR20LUU, TBR25LUU, TBR30LUU

Với sự phát triển "Công nghiệp hóa, hiện đại hóa" các thiết bị, hệ thống máy móc cơ khí ngày càng được sản xuất với nhiều mẫu mã, kích thước khác nhau vì thế con trượt cũng được thiết kế theo cũng theo nhu cầu lớn hiện nay và các tính năng cũng càng được phát triển & nâng cấp hơn:

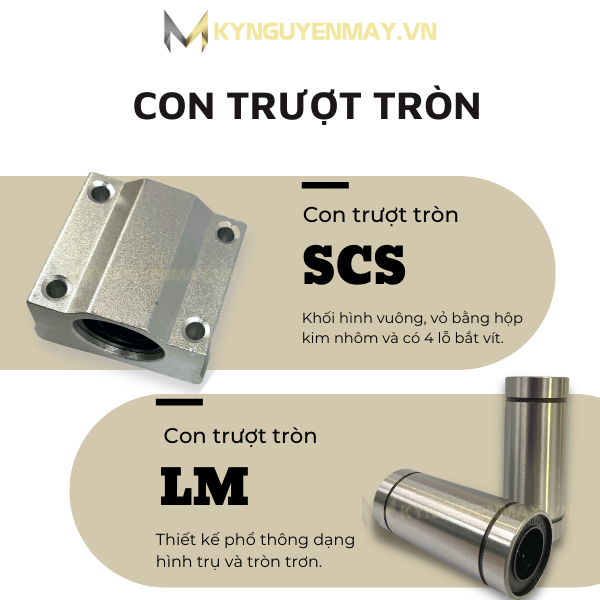

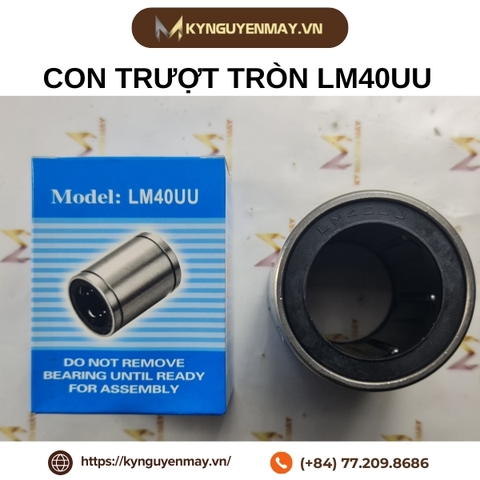

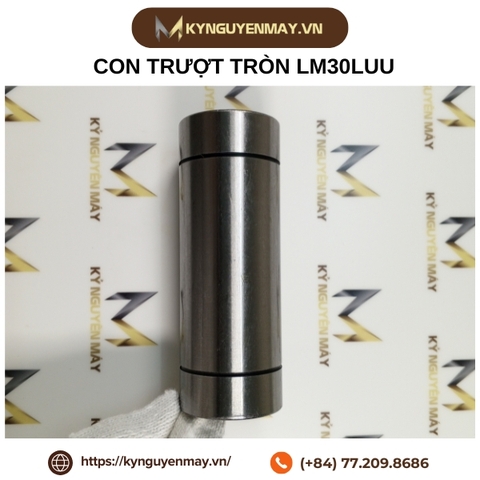

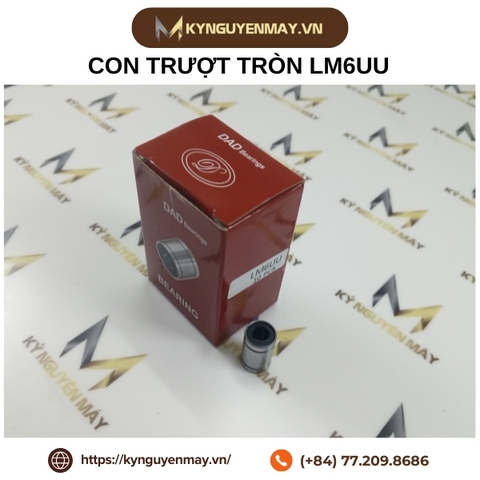

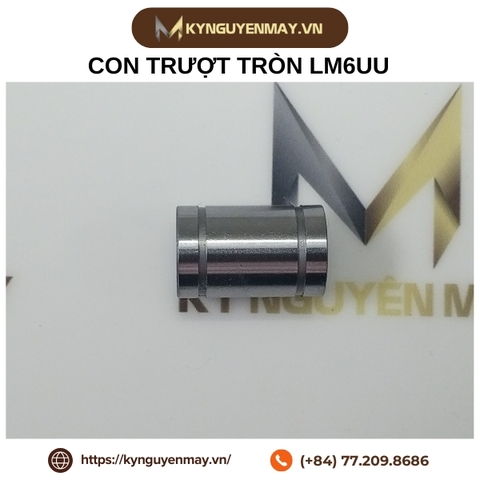

  • Con trượt tròn LM (Vòng bi trượt LM): Là loại dòng bi bạc trượt phổ thông với thiết kế theo dạng hình trụ và tròn trơn;

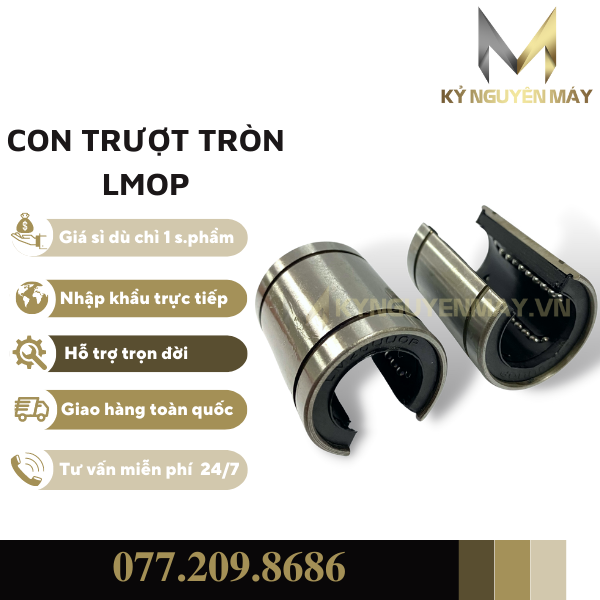

  • Con trượt tròn LM-OP (Con trượt tròn hở LM-OP): là dòng con trượt tròn khuyết - phổ thông, được thiết kế dạng hình trụ nhưng có 1 phần bị khuyết để tương thích với thanh trượt tròn có đế;

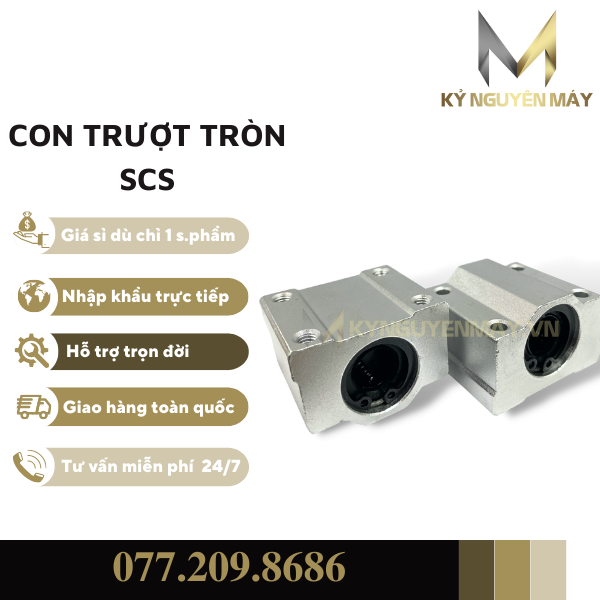

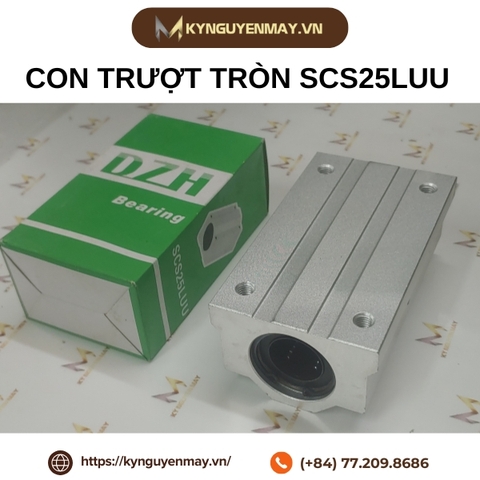

  • Con trượt tròn SCS: Là dòng con trượt CNC được thiết kế xung quanh hợp kinh nhôm với 4 lỗ bắt vít chắc chắn giúp cố định khi chuyển chuyển động tịnh tiến;

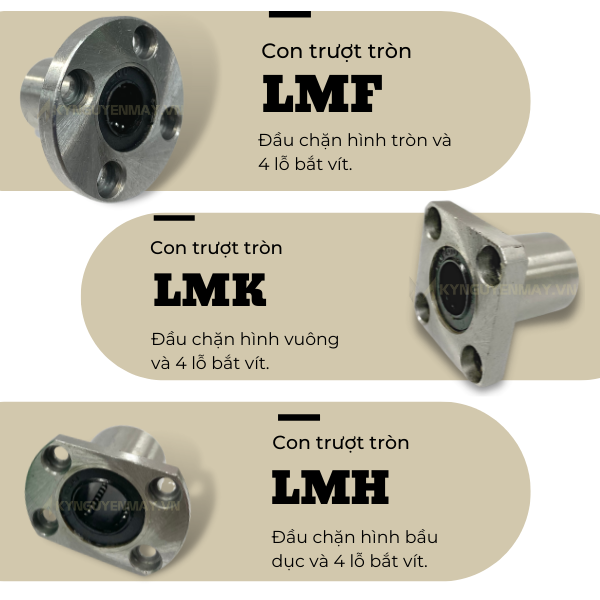

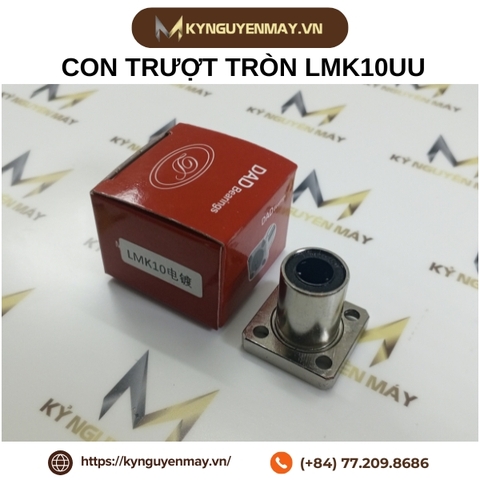

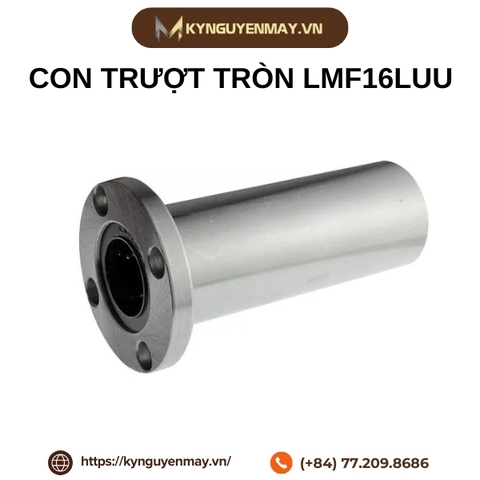

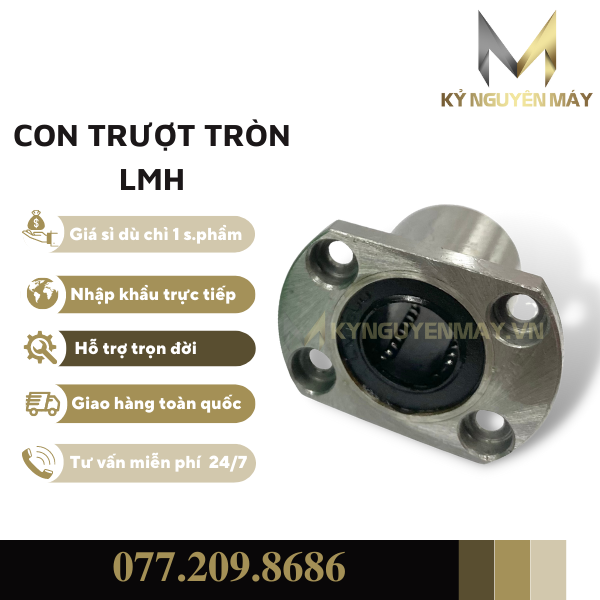

  • Con trượt tròn có đầu chặn: Con trượt tròn LMH (đầu chặn hình bầu dục), Con trượt LMK (đầu chặn hình vuông), Con trượt tròn LMF (đầu chặn hình tròn);

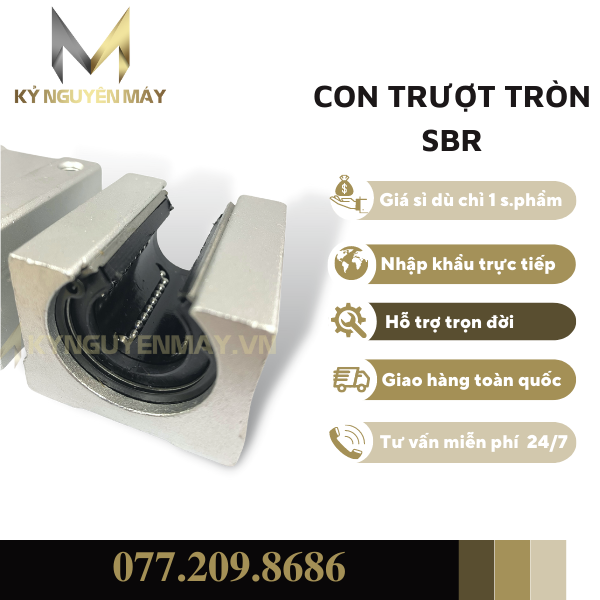

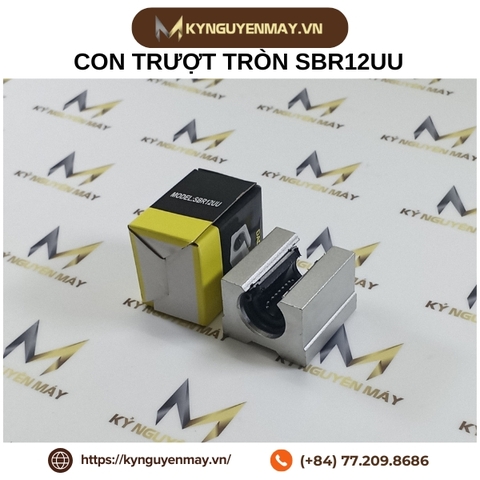

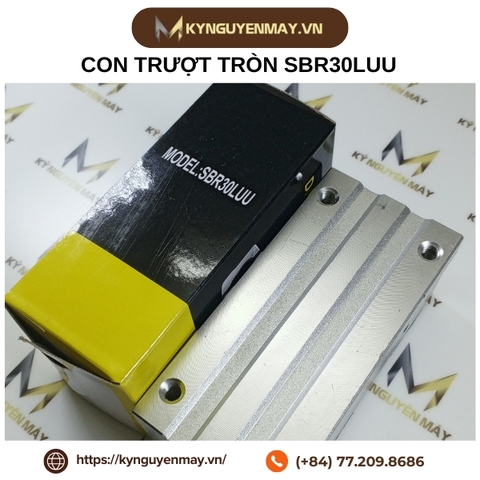

  • Con trượt tròn SBR: là dòng con trượt hở và có thiết kế xung quan phần thân hợp kim nhôm, có mặt bích vuông và 4 lỗ bắt vít giúp cố định khi đang tịnh tiến;

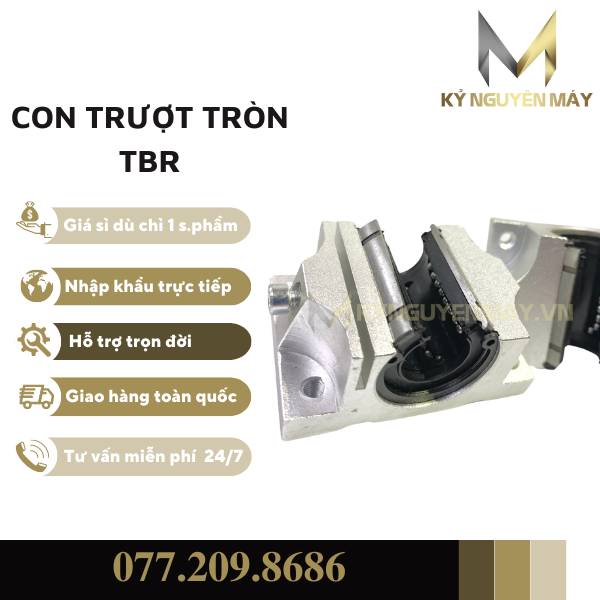

  • Con trượt tròn khuyết TBR: là dòng con trượt khuyết và là phiên bản cao cấp của con trượt tròn SBR với mặt bích rộng & có 2 cánh giúp tăng độ chịu hơn;

Các loại con trượt tròn trơn

Con trượt tròn hiện nay được thiết kế với 2 loại cơ bản: Con trượt tròn trơncon trượt tròn hở. Kích thước ổ trượt tròn có thiết kế với kích cỡ có đường kính trục như: 6, 8, 10, 12, 16, 20, 25, 30, 35, 40, 50 và con trượt tròn có đế thì có kích thước: 12, 16, 20, 25, 30, 35, 40, 50. Mỗi kích cỡ này được sử dụng với thanh trượt tròn trơn hoặc thanh trượt tròn có đế có kích cỡ tương ứng.

Hiện nay các sản phẩm vòng bi thanh trượt tròn cũng rất đa dạng với kích thước và mẫu mã nên giúp cho người dùng lựa chọn bạc đạn trượt phù hợp với ứng dụng cho thiết bị cơ khí của mình, trong đó một số loại ổ bi trượt tròn cùng loại phổ biến như:

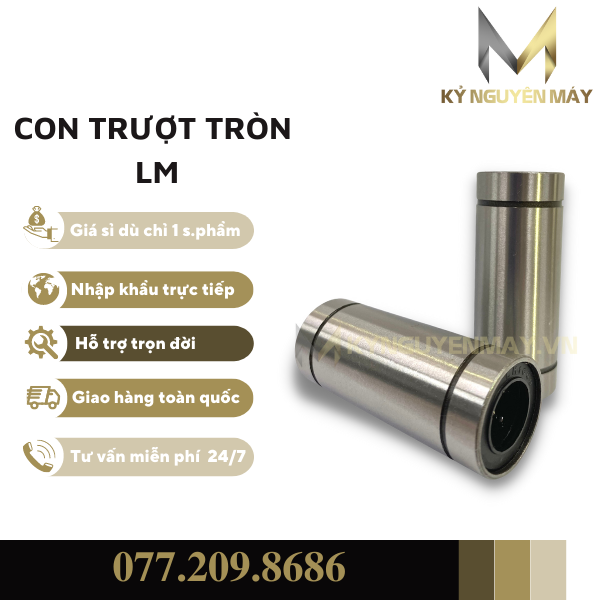

Con trượt tròn LM

Con trượt tròn SCS

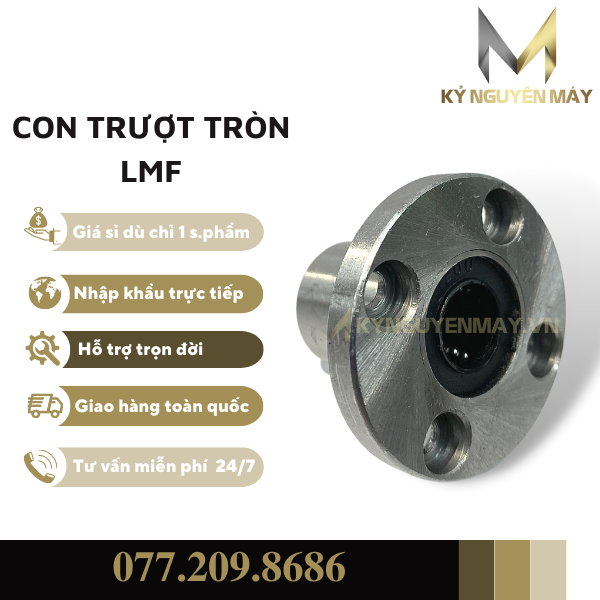

Con trượt tròn LMF

Con trượt tròn LMH

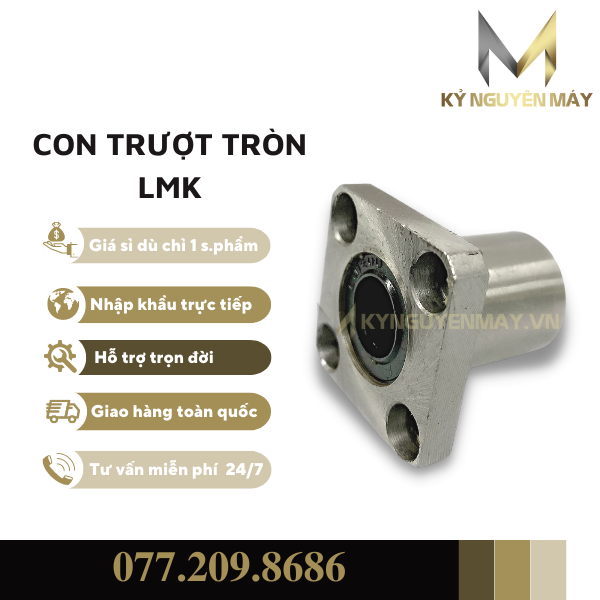

Con trượt tròn LMK

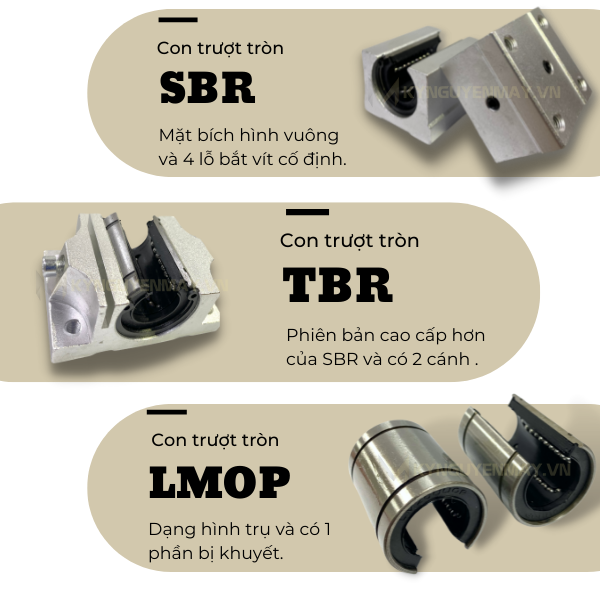

Các loại con trượt tròn khuyết

Con trượt tròn khuyết LMOP

Con trượt tròn khuyết SBR

Con trượt tròn khuyết TBR

Tính năng nổi trội của dòng con trượt tròn

Con trượt tròn được thiết kế theo tiêu chuẩn Quốc tế sử dụng phổ biến trong các máy cơ khí hiện nay và để đáp ứng những nhu cầu cao ổ bi trượt dọc sẽ được trang bị những tính năng nổi bật như:

  • Ổ bi trượt tròn được phủ lớp crom nên chống ăn mòn tốt;
  • Bạc đạn trượt được thiết kế đặc biết với dẫn hướng chính xác và hạn chế ma sát trong quá trình chuyển động;
  • Ổ trượt tròn dễ dàng lắp đặt giúp tiết kiện thời gian;
  • Vòng bi thanh trượt tròn có tuổi thọ lâu dài;
  • Ổ bi trượt dọc đặc biệt giá mềm hơn so dòng con trượt vuông

Con trượt tròn

Ứng dụng phổ biến của con trượt tròn

Con trượt tròn được sử dụng phổ biến vì ổ bi trượt dọc mang trong mình những ưu điển trên và còn đáp ứng nhu cầu ngày càng khắt khe trong việc chế tạo máy móc công nghiệp. Những ứng dụng phổ biến của vòng bi thanh trượt tròn như:

  • Máy CNC như: máy cắt,..
  • Máy bốc xếp;
  • Hệ thống tự động hóa;
  • Máy cắt laser;
  • Gối đỡ, cách tay Robot;
  • Máy khoan tự động ;
  • Thiết bị băng chuyền;
  • Hệ thống thiết bị vận chuyển tự động hóa

Con trượt tròn

Dưới đây là những sản phẩm con trượt tròn với đủ tất cả các dòng từ phổ thông đến cao cấp. KYNGUYENMAY.VN cung ứng đầy đủ tất cả các sản phẩm thanh trượt - con trượt, bộ vitme (trục vitme, đai ốc bi), gối đỡ trục,... với Giá cả phải chăng – Chất lượng cao – Cung ứng số lượng lớn, nhỏ - Hỗ trợ vận chuyển toàn quốcKỷ Nguyên Máy là công ty chuyên cung cấp các sản phẩm bộ thanh trượt tròn giá rẻ và chúng tôi có địa chỉ công ty liên hệ tại thành phố Đà Nẵng và Hà Nội. Với danh mục sản phẩm linh kiện nổi tiếng như hãng: Hiwin, TBI, NSK, CSK, THK,…
