Thanh trượt tròn (thanh trượt bi tròn mạ crom) dẫn hướng giá rẻ

Thanh trượt tròn

Thanh trượt tròn là một loại thanh trượt bi nằm trong hệ thống dẫn hướng như kim chỉ nam. Đây là một phụ kiện quan trọng bậc nhất trong một thiết bị tự động hóa. Ray trượt tròn là một trong những linh kiện mang tính dẫn hướng trong cơ khí và hệ thống tự động hóa, cơ. Và có phải bạn đang tìm mua thanh trượt tròn mạ crom? Vậy thì bài viết dưới đây, Kỷ Nguyên Máy sẽ giúp bạn hiểu rõ hơn về sẽ phẩm cũng như gợi ý cho bạn địa chỉ mua hàng uy tín nhé!

Thanh trượt tròn là gì?

Thanh trượt tròn

Thanh trượt tròn là linh kiện cơ khí được so sánh như kim chỉ nam cho hệ thống dẫn hướng trong các thiết bị tự động đơn giản dễ thiết kế, máy móc tự động hóa hoặc cơ. Ray trượt tròn được thiết kế với dạng trục tròn trơn, bên ngoài thanh trượt tròn mạ crom tăng khả năng chịu tải và kéo dài tuổi thọ của thanh trượt

Bộ trục trượt tròn gồm có thanh trượt tròn mạ crom và con trượt tròngối đỡ trục tròn tạo thành hệ thống dẫn hướng tuyến tính giúp máy móc hoạt động trơn tru, hiệu quả và chính xác. Trục trượt tròn còn có nhiều cách gọi khác như: thanh ray trượt tròntrục trượt trònthanh dẫn hướng trònthanh trượt bi trònray bi trượt trònthanh trượt tròn dẫn hướng,...

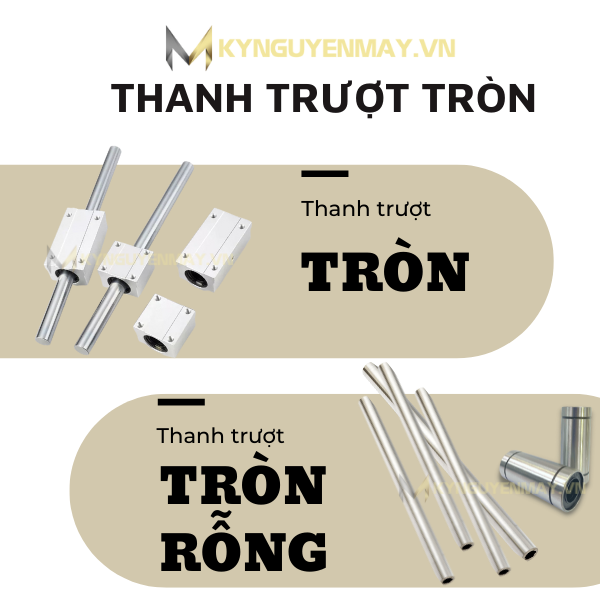

Các loại thanh trượt tròn

Thanh trượt tròn dẫn hướng bao gồm các loại như:

Thanh trượt tròn

Thanh trượt tròn rỗng

Kích thước thanh trượt tròn

Thanh trượt tròn dẫn hướng có các đường kính trục phổ biến như:

  • Ray trượt tròn phi 6mm
  • Ray trượt tròn phi 8mm
  • Ray trượt tròn phi 12mm
  • Ray trượt tròn phi 16mm
  • Ray trượt tròn phi 20mm (ray trượt 20)
  • Ray trượt tròn phi 25mm (ray trượt 25)
  • Ray trượt tròn phi 30mm
  • Ray trượt tròn phi 35mm (ray trượt 35)
  • Ray trượt tròn phi 40mm
  • Ray trượt tròn phi 50mm
  • Ray trượt tròn phi 60mm

Ngoài ra, Kỷ Nguyên Máy xin giới thiệu cho bạn các mã khác cũng như thông số cụ thể của dòng ray bi trượt tròn để bạn có thể dễ dàng tham khảo và lựa chọn cho mình sản phẩm phù hợp nhất:

MODEL ĐƯỜNG KÍNH NGOÀI DUNG SAI ĐƯỜNG KÍNH TRỌNG LƯỢNG (Kg/M)
g6 h6
SF3 3 -0. 002 -0. 008 0-0.006 0.05
SF4 4 -0.002 -0.008 0-0.006 0.09
SF5 5 -0. 002 -0. 008 0-0.006 0.15
SF6 6 -0.004 -0.012 0-0.008 0.22
SF8 8 -0.005 -0.014 0-0.009 0.4
SF10 10 -0.005 -0.014 0-0.009 0.62
SF11 11 -0.006 -0.017 0 -0.011 0.74
SF12 12 -0.006 -0.017 0 -0.011 0.89
SF13 13 -0.006 -0.017 0 -0.011 1.04
SF14 14 -0.006 -0.017 0 -0.011 1.20
SF15 15 -0.006 -0.017 0 -0.011 1.38
SF16 16 -0.006 -0.017 0 -0.011 1.58
SF17 17 -0.006 -0.017 0 -0.011 1.78
SF18 18 -0.007 -0.020 0-0.013 1.99
SF19 19 -0.007 -0.020 0-0.013 2.22
SF20 20 -0.007 -0.020 0-0.013 2.47
SF22 22 -0.007 -0.020 0-0.013 2.98
SF25 25 -0.007 -0.020 0-0.013 3.85
SF28 28 -0.007 -0.020 0-0.013 4.83
SF30 30 -0.007 -0.020 0-0.013 5.55
SF32 32 -0.009 -0.025 0-0.016 6.31
SF35 35 -0.009 -0.025 0-0.016 7.55
SF38 38 -0.009 -0.025 0-0.016 8.90
SF40 40 -0.009 -0.025 0-0.016 9.87
SF45 45 -0.009 -0.025 0-0.016 12.49
SF50 50 -0.009 -0.025 0-0.016 15.4
SF55 55 -0.009 -0.025 0-0.016 18.66
SF60 60 -0.010 -0.029 0-0.019 22.21
SF70 70 -0.010 -0.029 0 -0.019 30.23
SF80 80 0.012 -0.034 0-0.022 39.48
SF90 90 0.012 -0.034 0-0.022 49.97
SF100 100 0.012 -0.034 0-0.022 61.70
SF110 110 0.012 -0.034 0-0.022 76.02
SF120 120 -0.014 -0.039 0 -0.022 88.84
SF150 150 -0.014 -0.039 0 -0.022 138.82

Thanh trượt tròn

MODEL ĐƯỜNG KÍNH TRONG ĐƯỜNG KÍNH NGOÀI DUNG SAI ĐƯỜNG KÍNH
g6 h6
SP12 6 12 -0.006 -0.017 0 -0.011
SP13 6 13 -0.006 -0.017 0 -0.011
SP16 10 16 -0.006 -0.017 0 -0.011
SP20 13 20 -0.007 -0.020 0-0.013
SP25 17 25 -0.007 -0.020 0-0.013
SP30 20 30 -0.009 -0.025 0-0.016
SP35 24 35 -0.009 -0.025 0-0.016
SP40 30 40 -0.009 -0.025 0-0.016
SP50 38 50 -0.009 -0.025 0-0.016
SP60 48 60 -0.010 -0.029 0-0.019

Thanh trượt tròn

MODEL ĐƯỜNG KÍNH NGOÀI DUNG SAI ĐƯỜNG KÍNH TRỌNG LƯỢNG (Kg/M)
g6 h6
Sl-04 6.35 -0.004 -0.012 0-0.008 0.25
Sl-06 9.525 -0.005 -0.014 0-0.009 0.56
Sl-08 12.7 -0.006 -0.017 0 -0.011 1
Sl-10 15.875 -0.006 -0.017 0 -0.011 1.55
Sl-12 19.05 -0.007 -0.020 0-0.013 2.24
Sl-16 25.4 -0.007 -0.020 0 -0.013 4
Sl-20 31.75 -0.007 -0.020 0 -0.013 6.21
Sl-24 38.1 -0.009 -0.025 0-0.016 8.95
Sl-32 50.8 -0.009 -0.025 0-0.016 15.9

Chiều dài chung của mỗi thanh ray trượt tròn tối đa là 4m. Có thể gia công theo bản thiết kế của khách hàng yêu cầu. Kỷ Nguyên Máy luôn hỗ trợ khách hàng trong việc gia công thanh dẫn hướng tròn theo yêu cầu. Hãy liên hệ với chúng tôi qua hotline: 0772098686

>>> Có thể bạn quan tâm: [Tổng hợp] Giá thanh trượt tròn cực tốt tại KYNGUYENMAY.VN

Ưu điểm nổi bật của thanh trượt tròn

Ray bi trượt tròn là một linh kiện cơ khí có thể sử dụng hầu hết các máy móc tự động hóa và có vai trò quan trọng trong ngành công nghiệp nhẹ và nặng. Trục trượt tròn có nhiều ưu điểm để “khẳng định vị trí” của mình trong lòng người tiêu dùng như:

  • Danh mục sản phẩm, thông số kỹ thuật đầy đủ chi tiết giúp dễ dàng tìm kiếm sản phẩm;
  • Giá sản phẩm thanh dẫn hướng tròn rẻ hơn so với dòng ray trượt vuông;
  • Thanh được làm bằng thép chắc chắn và chịu lực cực tốt;
  • Thanh trượt mạ crom bên ngoài nên có khả năng chống ăn mòn và kháng rỉ sắt tốt;
  • Hỗ trợ cơ cấu máy hoạt động giúp cho chuyển động trơn trượt rất êm ái;
  • Tăng tỉ lệ 2 độ chính xác g6, tốc độ và độ tin cậy cao, có khả năng chuyển động;
  • Vận hành ổn định, ít tiếng ồn và tuổi thọ cao;
  • Giá thành rẻ, dễ dàng sử dụng, tháo lắp và bảo trì.

Thanh trượt tròn

>>> Xem thêm: Thanh ray trượt vuông

Tìm mua thanh trượt tròn giá tốt nhất tại Hà Nội, Đà Nẵng, TPHCM,...

Hiện nay bạn có thể tìm mua thanh trượt tròn dễ dàng ở hầu hết các cửa hàng kinh doanh thiết bị cơ khí lớn, nhỏ hiện nay. Tuy nhiên, không phải địa chỉ nào cũng bán linh kiện máy CNC này với giá rẻ và chất lượng tốt.  Nếu bạn có thể không cẩn thận khi mua hàng thì dễ mua trúng hàng linh kiện kém chất lượng, giá thành cao làm giảm năng suất, độ hiệu quả trong công việc và cộng thêm tốn thời gian trong việc bảo trì, bảo dưỡng, thay thế sản phẩm thường do chất lượng kém.

Kỷ Nguyên Máy là một siêu thị linh kiện cơ khí chuyên cung cấp các thanh ray trượt giá rẻ, chúng tôi có địa chỉ công ty tại Đà Nẵng và Hà Nội,đồng thời cũng nhận giao hàng tới mọi nơi trên toàn quốc. Với các dòng sản phẩm linh kiện nổi tiếng như hãng: Hiwin, TBI, NSK, CSK, THK,..., chúng tôi nhập khẩu sản phẩm chính hãng với giá tốt nhất trên thị trường hiện nay.

Khi mua hàng tại Kỷ Nguyên Máy, bạn sẽ được hưởng những ưu đãi như:

  • Hỗ trợ tư vấn miễn phí, 24/7;
  • Hỗ trợ vận chuyển, giao hàng nhanh trên toàn quốc;
  • Cam kết giá bán tốt nhất thị trường;
  • Hình thức thanh toán giao dịch nhanh, gọn;
  • Sản phẩm chính hãng, cam kết về chất lượng;
  • Chế độ hậu mãi tốt.

Thanh trượt tròn

Bên cạnh đó, Kỷ Nguyên Máy còn là nhà phân phối chính hãng các sản phẩm linh kiện cơ khí thanh trượt - con trượt, bộ truyền vitme đai ốc (trục vitme, đai ốc bi), gối đỡ trục … với giá tốt nhất thị trường. Chúng tôi có 2 địa chỉ chi nhánh công ty chính: Hà Nội và Đà Nẵng. Nếu bạn đang có nhu cầu tìm mua thanh trượt tròn hãy liên hệ với chúng tôi qua Hotline 0772098686 để nhân viên tư vấn hỗ trợ, cung cấp thông tin, thông số kỹ thuật và danh mục sản phẩm,...công ty với tinh thần luôn chào đón quý khách mọi lúc, mọi nơi; kết nối 24/7,...Nếu quý khách đang ở Hà Nội hãy liên hệ với công ty chúng tôi để được xem thanh trượt tròn trực tiếp.
