Khớp nối

Cũng giống như thanh trượt tròn, khớp nối trục hay còn được gọi với cái tên khớp nối trục quay là một bộ phận quan trọng trong các máy móc công nghiệp, được ứng dụng rất nhiều trong các lĩnh vực khác nhau, nhất là các thiết bị cơ khí. Vậy khớp nối trục là gì? Khớp nối trục có vai trò như thế nào? Cùng tìm hiểu trong bài viết này nhé!

Thông tin khớp nối trục

Khớp nối trục - một loại bộ phận thiết yếu trong các máy móc cơ khí, nó là khớp nối trục quay kết nối trục motor với trục của máy công tác để truyền momen xoắn giữa các thành phần chuyển động, cụ thể là từ trục dẫn động (Motor, hộp số giảm tốc...) đến trục của máy công tác (Quạt, băng tải, máy bơm nước....).

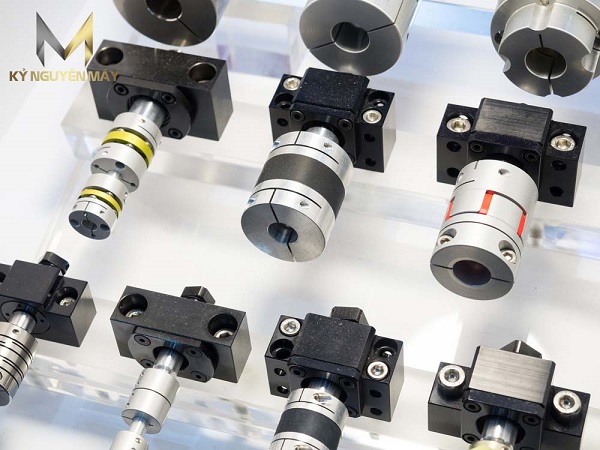

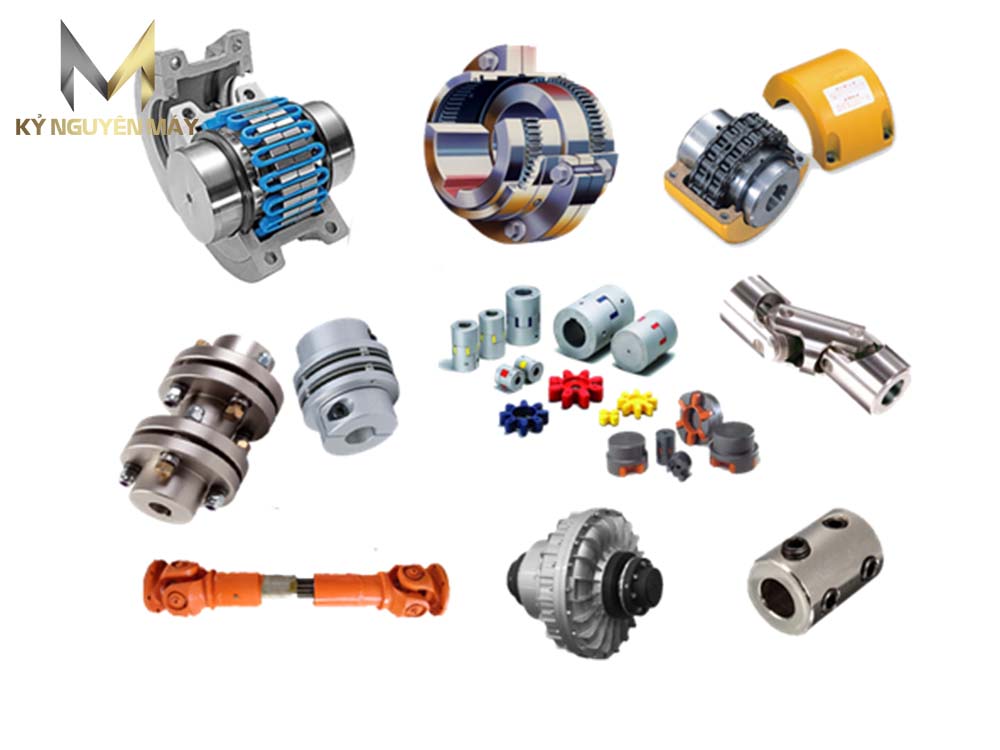

Ảnh Các loại khớp nối trục

Trong những trường hợp phổ biến nhất thì khớp nối trục dùng để nối 2 trục hoặc nối từ động cơ sang một dây chuyền để vận hành một hệ thống.

Một khớp nối trục đảm bảo chuẩn chất lượng có đặc điểm sau:

• Thiết bị cho phép điều chỉnh tốc độ vận hành linh hoạt.
• Có khả năng giảm chấn trong trường hợp vòng xoay chạy quá tải.
• Thiết kế rất gọn nhẹ, tinh tế, chính vì thấy có thể cài đặt dễ dàng
• Có khả năng chống mài mòn, chống rỉ, chống oxi hóa tốt.
• Có thể thích nghi với môi trường nhiệt độ cao
• Nếu một khớp nôi trục đảm bảo những điều kiện trên, nó sẽ phát huy được tối đa những tác dụng của mình.

Các loại khớp nối coupling phổ biến nhất hiện nay

Khớp nối coupling được phân loại thành nhiều model khác nhau, mỗi loại có cấu tạo và ứng dụng riêng biệt nhằm đáp ứng các yêu cầu kỹ thuật đa dạng như truyền momen, bù sai lệch trục và giảm rung động. Dưới đây là tổng quan về các model phổ biến của các loại khớp nối:

1. Khớp nối trục cứng

Khớp nối trục cứng là loại khớp nối kết nối trực tiếp hai trục với nhau mà không có phần tử đàn hồi hoặc bù lệch, giúp truyền mô-men xoắn một cách chắc chắn và ổn định. Một số model: D16*L20, D20*L25, D20*L30, D25*L30, D25*L35, D32*L40, D40*L45, D40*L50, D45*L60, D50*L55.

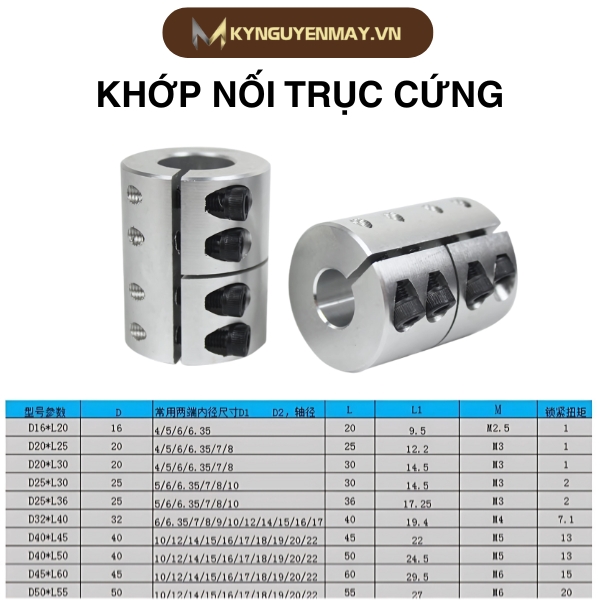

Ảnh khớp nối trục cứng

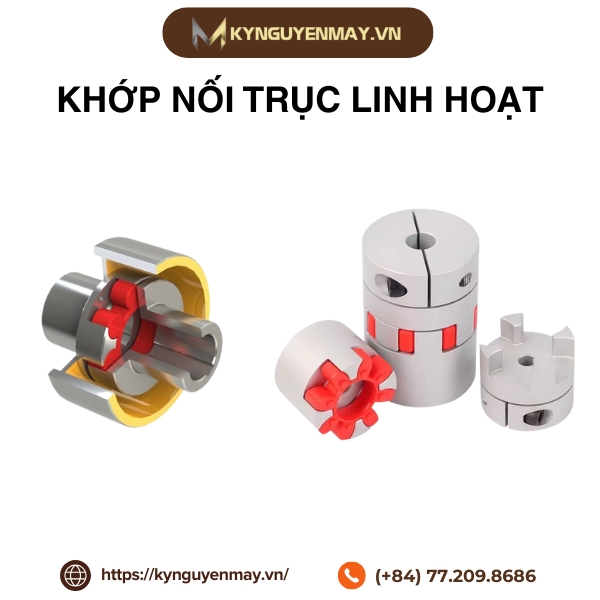

2. Khớp nối trục linh hoạt

Khớp nối linh hoạt là khớp nối truyền công suất từ trục này sang trục khác, có khả năng bù trừ lên đến 1,5 độ và một số lệch song song. Khớp nối được thiết kế bao gồm đĩa bằng thép nằm giữa hai mặt bích giúp truyền động momen lớn hơn, cứng vững hơn làm bằng vật liệu inox cho phép độ linh hoạt cao.

Một số loại khớp nối linh hoạt phổ biến trên thị trường: khớp nối linh hoạt LMZ-I, LMZ-II, khớp nối mềm linh hoạt D25, khớp nối linh hoạt dạng hàm DRJT, DBJ11 YHD.

Ảnh khớp nối trục linh hoạt

3. Khớp nối ly hợp

Khớp nối ly hợp sử dụng bánh răng để truyền động giữa hai trục, kết hợp sự chính xác của khớp cứng và tính đàn hồi của khớp linh hoạt. Một số mẫu khớp nối ly hợp phổ biến trên thị trường: Khớp nối YOXm-750, Khớp ly hợp thuỷ lực FLUDEX

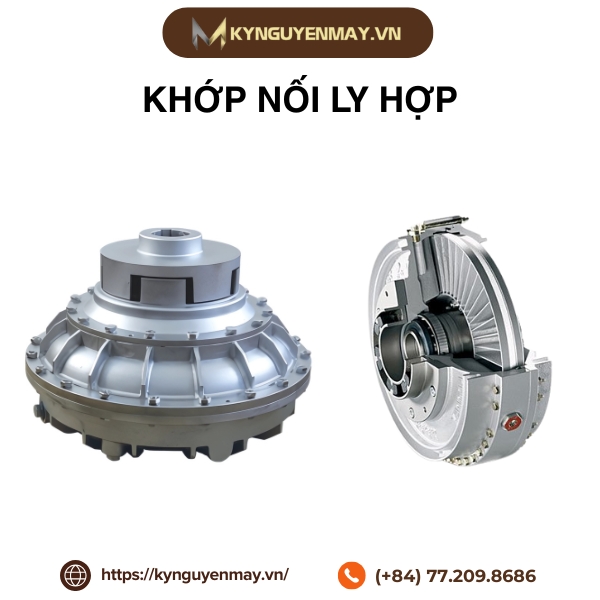

Ảnh khớp nối ly hợp

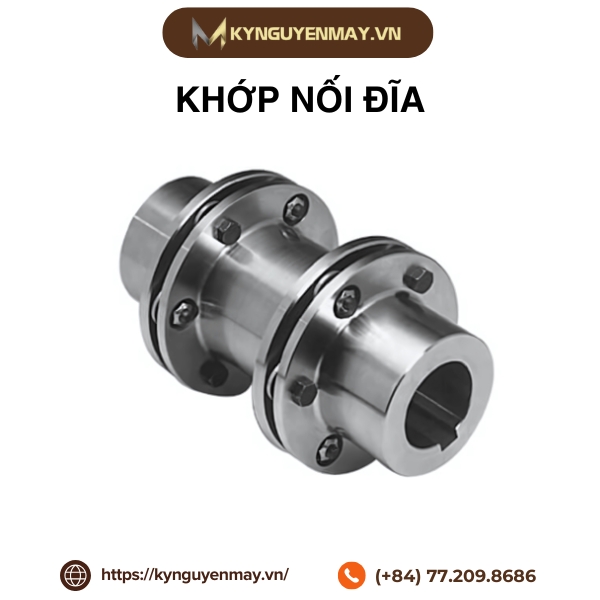

4. Khớp nối đĩa

Khớp nối đĩa là loại khớp nối 3 thành phần được làm hoàn toàn bằng thép, trong đó hai trục hub sẽ được kết nối với nhau thông qua nối dài spacer và các đĩa thép. Loại khớp nối này thường được sử dụng trong các máy trộn, máy khấy, máy bơm chìm, máy sản xuất giấy,..

Ảnh khớp nối đĩa

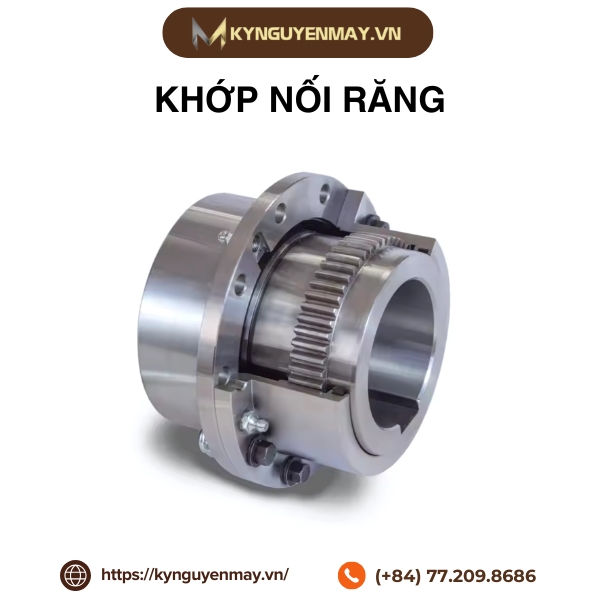

5. Khớp nối răng

Khớp nối răng sẽ bao gồm 3 bộ phận chính: 2 vỏ bọc có nhiệm vụ giữ liên kết 2 cùi khớp nối và 1 bộ ốc vít lại với nhau. Phần bên trong vỏ bọc sẽ có các rãnh đều nhau và nó sẽ tương thích với cách răng ở cùi trục và có đệm ngăn rò rỉ chất bôi trơn.

Ảnh khớp nối răng

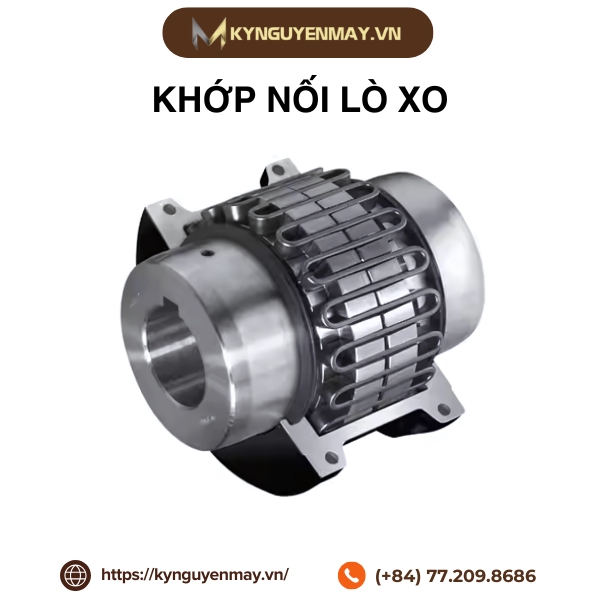

6. Khớp nối lò xo

Khớp nối lò xo là loại khớp nối cơ khí sử dụng lò xo xoắn hoặc lò xo dạng đĩa làm bộ phận truyền lực giữa hai trục. Nhờ đặc tính đàn hồi của lò xo, khớp nối này có thể hấp thụ rung động, giảm chấn và bù sai lệch trục (lệch góc, lệch song song hoặc lệch trục dọc).

Ứng dụng khớp nối lò xo: Dùng trong máy CNC, máy in, máy đóng gói và các hệ truyền động cần độ chính xác, giảm rung và bảo vệ linh kiện.

Ảnh khớp nối lò xò

7. Khớp nối ba chấu

Điểm nổi bật: Khớp nối ba chấu có thiết kế đơn giản, dễ tháo lắp và có khả năng truyền mô-men xoắn ổn định. Loại này cũng giúp bù lệch trục nhỏ và làm giảm rung động trong hệ thống.

Một số mẫu khớp nối ba chấu thương hiệu Rexnord và Lovejoy nổi tiếng với độ bền cao và đa dạng kích cỡ phục vụ nhiều ứng dụng công nghiệp khác nhau.

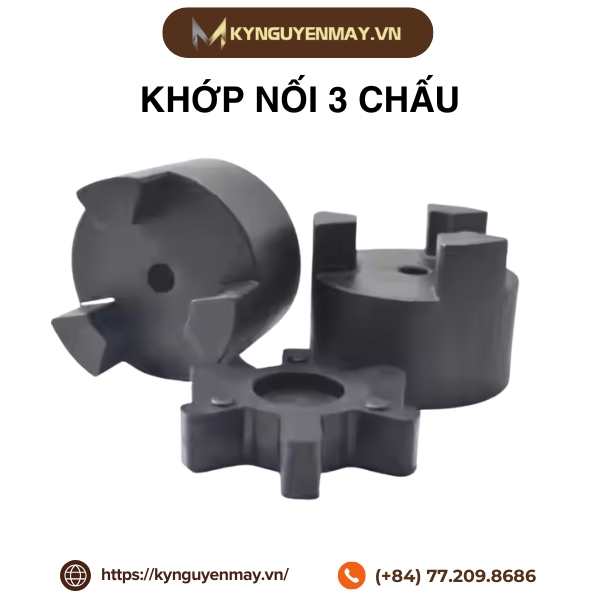

Ảnh khớp nối ba chấu

8. Khớp nối nylon

Khớp nối nylon nhẹ, cách điện tốt và có khả năng giảm chấn rung hiệu quả. Đây là lựa chọn phổ biến trong các thiết bị điện và máy công cụ nhỏ.

Mẫu nổi bật: Khớp nối nylon RS Pro và SDP/SI nylon coupling được sử dụng rộng rãi nhờ giá thành hợp lý và hiệu suất cách điện tốt.

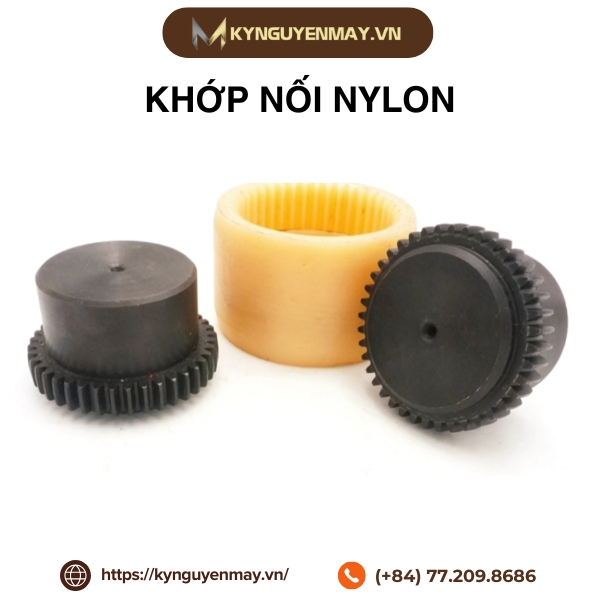

Ảnh khớp nối nylon

9. Khớp nối cardan (khớp nối vạn năng)

Khớp nối cardan có khả năng chịu lệch góc lớn (đến khoảng 45 độ) và truyền tải mô-men xoắn ổn định. Loại này phù hợp với các hệ thống truyền động có sự không đồng trục và chuyển động phức tạp. Khớp nối cardan Spicer và Neapco là những model được ứng dụng rộng rãi trong ô tô, máy nông nghiệp và máy công nghiệp.

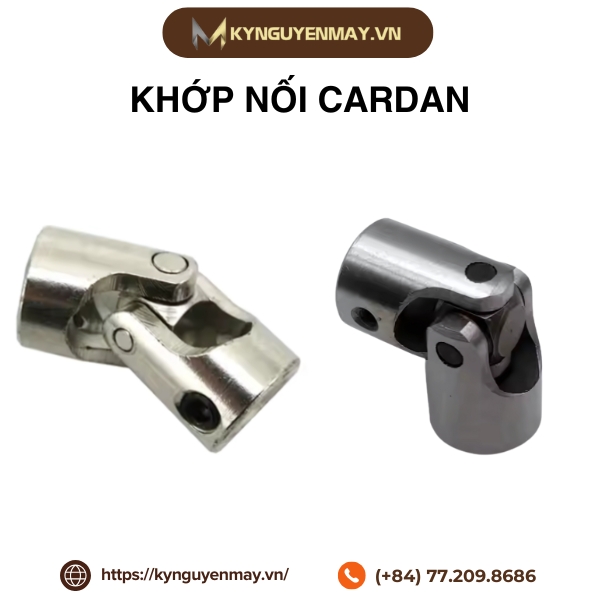

Ảnh khớp nối cardan

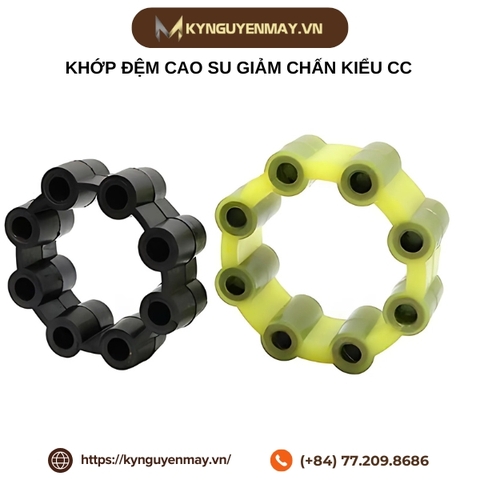

10. Khớp nối cao su

Khớp nối cao su có tính đàn hồi cao, giảm rung và chống sốc hiệu quả. Loại này làm tăng tuổi thọ của hệ thống truyền động bằng cách hấp thụ các va đập và sai lệch nhẹ. Một số mẫu khớp nối cao su Fenner và Lovejoy Gen III là những lựa chọn hàng đầu, phổ biến trong ngành chế tạo máy và băng tải.

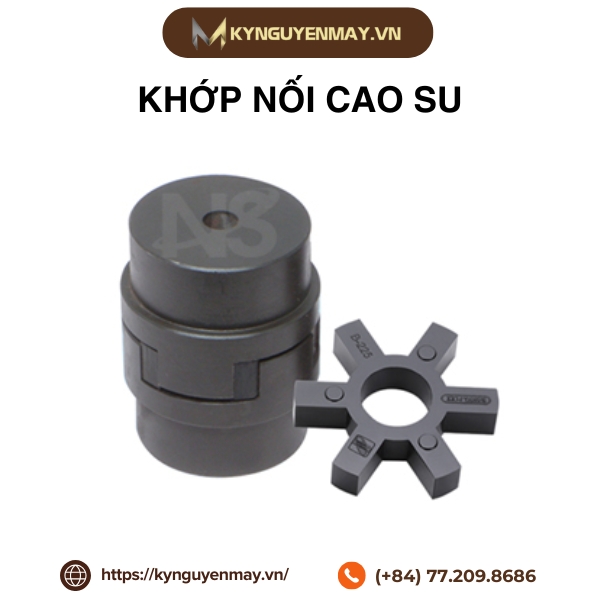

Ảnh khớp nối cao su

11. Khớp nối thủy lực

Khớp nối thủy lực vận hành êm ái, giảm rung động và có khả năng truyền mô-men lớn với sự linh hoạt cao. Loại này phù hợp cho các hệ truyền động tải nặng, cần gia tốc mềm mại. Khớp nối thủy lực Voith và Rexroth là những thương hiệu uy tín trong lĩnh vực thủy lực, được sử dụng trong các máy móc công nghiệp nặng như máy ép, máy trộn.

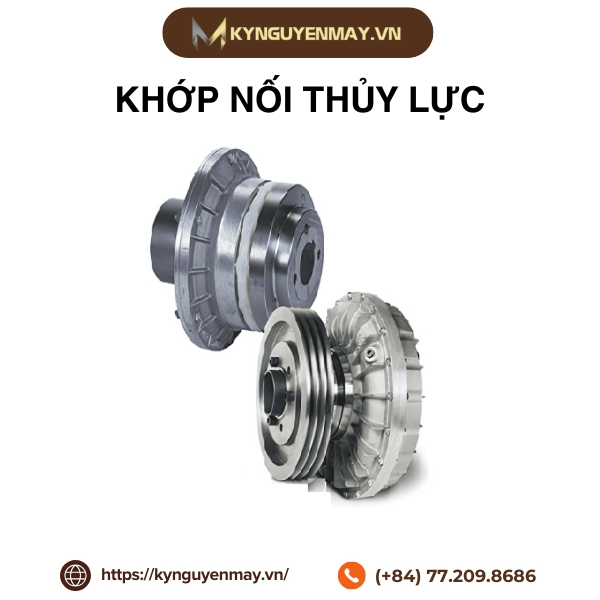

Ảnh khớp nối thủy lực

Bạn cũng thấy đấy, bạn có thể tìm thấy rất nhiều loại khớp nối trục khác nhau trên thị trường. Vậy bằng cách nào chúng ta có thể chọn được loại khớp nối phù hợp nhất?

Để chọn được một kiểu khớp nối phù hợp nhất với thiết bị, bạn sẽ dựa theo một số yếu tố sau:

• Tải trọng
• Số vòng quay
• Tính chất làm việc của máy

Sau khi xác định được kiểu khớp nối phù hợp, bạn sẽ dựa trên đường kính trục của trục cần lắp, cũng như momen xoắn của trục để có thể tìm ra khớp nối phù hợp nhất.

Ứng dụng của khớp nối trục quay

Khớp nối trục được ứng dụng rất nhiều trong các thiết bị máy móc công nghiệp, thiết bị cơ khí hiện nay, trong đó, phổ biến là một số ứng dụng như sau:

• Nối các đăng nối truyền từ động cơ sang cầu trục phía sau ô tô
• Điều chỉnh tốc độ, ngăn ngừa quá tải
• Ứng dụng trong đóng mở các cơ cấu cơ khí

Chính vì được ứng dụng rất nhiều trong công nghiệp nên chúng ta có thể tìm thấy các khớp nối trục khắp rất nhiều các cửa hàng kinh doanh thiết bị công nghiệp trên toàn quốc. Tuy nhiên, mọi người cũng biết rằng, không phải nơi đâu cũng cung cấp các sản phẩm chất lượng, chính hãng 100% mà gía thành lại rẻ.

Mua khớp nối trục uy tín nhất ở đâu?

Hiện nay, chi nhánh của Kỷ Nguyên Máy đã có mặt tại các thành phố lớn như: Hà Nội, Đà Nẵng,... giúp cho mọi người có thể chọn được sản phẩm ưng ý nhanh nhất và tiết kiệm nhất.

Nếu bạn muốn tìm nơi bán khớp nối trượt tốt nhất, hãy liên hệ Kỷ Nguyên Máy để được tư vấn.

Kỷ Nguyên Máy cam kết:

✅ Hỗ trợ tư vấn miễn phí, 24/7

✅ Hỗ trợ vận chuyển, giao hàng toàn quốc

✅ Cam kết giá bán tốt nhất thị trường

✅ Sản phẩm chính hãng, cam kết về chất lượng

✅ Chế độ hậu mãi tốt

Như vậy bài viết trên đã giúp bạn giải đáp khớp nối là gì? Cấu tạo phân loại chi tiết nhất. Việc nắm rõ những thông tin này sẽ giúp cho bạn lựa chọn được loại khớp bối phù hợp với máy móc của mình để vận hành hiệu quả hơn. Nếu bạn có nhu cầu mua khớp nối thì hãy liên hệ Kỷ Nguyên Máy qua hotline 077. 209. 8686 để được nhân viên tư vấn chi tiết nhé.
