Khớp nối là gì? Cấu tạo và ứng dụng của các loại khớp nối phổ biến

Khớp nối (hay còn gọi là coupling, khớp nối trục) là thiết bị cơ khí dùng để kết nối hai trục quay với nhau, cho phép truyền mô-men xoắn và chuyển động quay từ trục này sang trục kia. Khớp nối giúp bù sai lệch trục, giảm rung động và truyền động một cách linh hoạt, đảm bảo hệ thống vận hành ổn định và hiệu quả. Khớp nối là bộ phận không thể thiếu trong các hệ thống máy móc, giúp kết nối và truyền chuyển động giữa các chi tiết khác nhau một cách linh hoạt và chính xác. Việc hiểu rõ khớp nối là gì, cấu tạo ra sao và phân loại các loại khớp nối sẽ giúp bạn lựa chọn đúng sản phẩm phù hợp với yêu cầu kỹ thuật và ứng dụng thực tế. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về linh kiện này nhé.

Ảnh khớp nối coupling là gì? Cấu tạo phân loại theo tiêu chuẩn công nghiệp

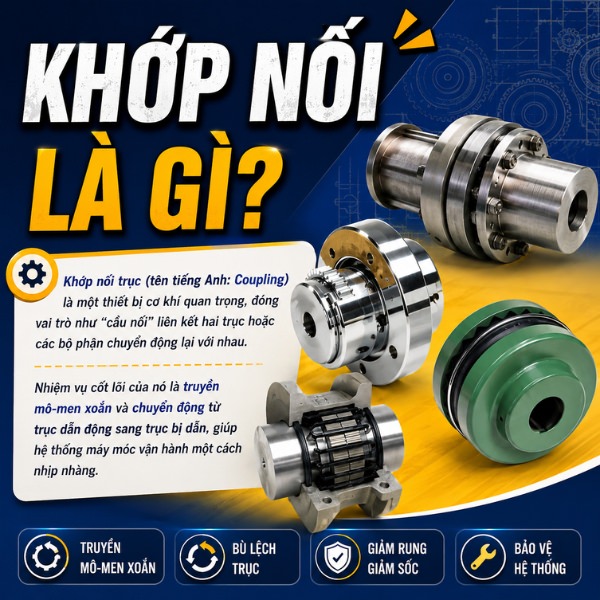

Khớp nối coupling là gì?

Khớp nối trục (tên tiếng Anh: Coupling) là một thiết bị cơ khí quan trọng, đóng vai trò như "cầu nối" liên kết hai trục hoặc các bộ phận chuyển động lại với nhau. Nhiệm vụ cốt lõi của nó là truyền mô-men xoắn và chuyển động từ trục dẫn động sang trục bị dẫn, giúp hệ thống máy móc vận hành một cách nhịp nhàng.

Ảnh Khớp nối coupling là gì?

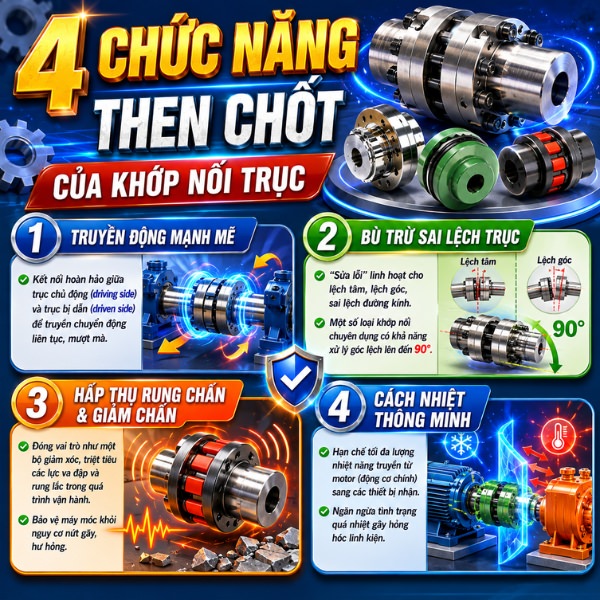

4 Chức năng then chốt của khớp nối trục

Không chỉ đơn thuần là kết nối, khớp nối trục nắm giữ 4 vai trò quyết định đến hiệu suất và tuổi thọ của cả hệ thống máy móc:

• Truyền động mạnh mẽ: Kết nối hoàn hảo giữa trục chủ động (driving side) và trục bị dẫn (driven side) để truyền chuyển động liên tục, mượt mà.
• Bù trừ sai lệch trục: "Sửa lỗi" linh hoạt cho các hiện tượng lệch tâm, lệch góc, hoặc sai lệch đường kính giữa hai trục. Đặc biệt, một số loại khớp nối chuyên dụng có khả năng xử lý góc lệch lên đến 90°.
• Hấp thụ rung chấn & Giảm chấn: Đóng vai trò như một bộ giảm xóc, triệt tiêu các lực va đập và rung lắc trong quá trình vận hành, bảo vệ máy móc khỏi nguy cơ nứt gãy, hư hỏng.
• Cách nhiệt thông minh: Hạn chế tối đa lượng nhiệt năng truyền từ motor (động cơ chính) sang các thiết bị nhận, ngăn ngừa tình trạng quá nhiệt gây hỏng hóc linh kiện.

Ảnh 4 Chức năng then chốt của khớp nối trục

Công dụng chung của khớp nối trong cơ khí

Công dụng chung của khớp nối trong cơ khí bao gồm:

1. Truyền lực và mô-men xoắn tối ưu

Khớp nối đảm nhận nhiệm vụ truyền lực từ trục chủ động sang trục bị động một cách nhịp nhàng và liên tục.

• Hiệu suất vượt trội: Đạt xấp xỉ 99% (hiệu suất bằng 1), giúp toàn bộ công suất từ động cơ được chuyển hóa trọn vẹn sang thiết bị nhận mà không lo hao phí năng lượng.
• Bù sai lệch nhỏ: Tự động điều chỉnh các độ lệch tâm hoặc góc nghiêng nhỏ ngay trong quá trình quay, duy trì dòng truyền lực ổn định.

2. Hấp thụ rung động và xử lý sai lệch trục

Trong quá trình vận hành, việc các trục bị lệch là khó tránh khỏi. Các dòng khớp nối mềm hoặc khớp nối đàn hồi chính là giải pháp:

• Khả năng bù sai lệch: Linh hoạt xử lý các lỗi lệch song song, lệch góc và lệch trục dọc (lên đến vài độ hoặc vài milimet).
• Giảm chấn hiệu quả: Hấp thụ và triệt tiêu từ 20% - 30% lực rung động, giảm mài mòn ổ trục, triệt tiêu tiếng ồn và bảo vệ hệ thống khỏi các xung lực đột ngột gây quá tải.

3. Bảo vệ máy móc & Kéo dài tuổi thọ thiết bịCấu tạo trục vít me đai ốc chi tiết

Khớp nối đóng vai trò như một "bộ giảm xóc" bảo vệ các linh kiện đắt tiền bên trong máy:

• Các dòng khớp nối cao cấp có khả năng hấp thụ sốc lực lên đến 30%.
• Đặc biệt, khớp nối đàn hồi đạt hiệu quả giảm chấn lên tới 40%, giúp bảo vệ tối đa ổ trục, bạc đạn và trục quay khỏi tình trạng mài mòn sớm do hiện tượng rung lắc.

4. Kiểm soát nhiệt độ và chống tĩnh điện

Khi máy móc vận hành ở tốc độ cao, ma sát sẽ sinh nhiệt và tích tụ điện thế. Khớp nối thông minh giải quyết vấn đề này bằng cách:

• Cách nhiệt: Kiểm soát nhiệt độ bề mặt chi tiết luôn dưới 60°C, ngăn chặn hiện tượng giãn nở nhiệt không đều gây mất cân bằng hệ thống.
• Chống tĩnh điện: Nhờ vật liệu đặc biệt hoặc lớp phủ chuyên dụng, khớp nối giúp xả nhanh các điện tích phát sinh, loại bỏ nguy cơ phóng điện gây hỏng hóc các thiết bị điện tử xung quanh.

Ảnh Công dụng chung của khớp nối trong cơ khí

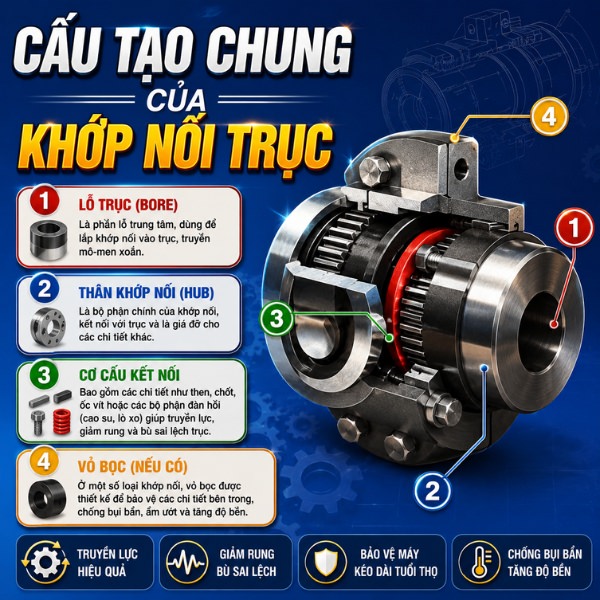

Cấu tạo chung của khớp nối trục

Tùy loại khớp nối (cứng, mềm, thủy lực, đĩa...) mà cấu tạo chi tiết của các loại khớp nối sẽ khác nhau nhưng về cơ bản sẽ bao gồm những bộ phận chính:

• Lỗ trục (bore): Phần trung tâm để chèn và giữ trục của thiết bị vào khớp nối.
• Thân khớp nối (hub): Bộ phận chính kết nối hai trục cơ khí với nhau, thường làm từ thép hoặc kim loại bền chắc.
• Cơ cấu kết nối: Bao gồm các chi tiết như then, chốt, ốc vít hoặc các bộ phận đàn hồi (cao su, lò xo) để cố định và liên kết các bộ phận với nhau, đồng thời cho phép bù sai lệch vị trí hoặc góc giữa các trục
• Ở một số loại khớp nối khác còn có vỏ bọc để bảo vệ các bộ phận bên trong khỏi bụi bẩn, nước hoặc các tác nhân môi trường khác.

Ảnh Cấu tạo chung của khớp nối trục

Tổng quan các loại khớp nối coupling phổ biến

Khớp nối coupling được phân loại thành nhiều model khác nhau, mỗi loại có cấu tạo và ứng dụng riêng biệt nhằm đáp ứng các yêu cầu kỹ thuật đa dạng như truyền momen, bù sai lệch trục và giảm rung động. Dưới đây là tổng quan về các model phổ biến của các loại khớp nối:

Nhóm 1 - Khớp nối cứng & khớp nối linh hoạt tiêu chuẩn

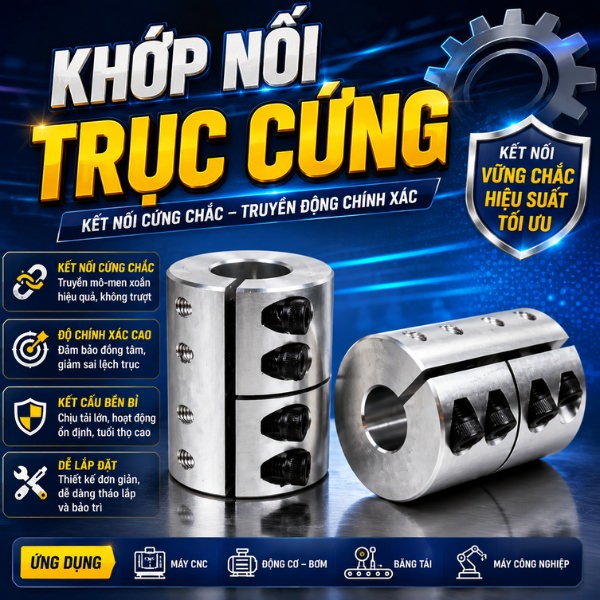

1.1. Khớp nối trục cứng

• Đặc điểm: Kết nối trực tiếp và cố định hai trục với nhau, không có phần tử đàn hồi. Truyền mô-men xoắn cực kỳ chắc chắn, ổn định nhưng không có khả năng bù lệch trục.
• Model phổ biến: D16*L20, D20*L25, D20*L30, D25*L30, D25*L35, D32*L40, D40*L45, D40*L50, D45*L60, D50*L55.

Ảnh khớp nối trục cứng

1.2. Khớp nối trục linh hoạt/ khớp nối mềm

• Đặc điểm: Thiết kế thông minh gồm đĩa inox/ thép nằm giữa hai mặt bích. Cho phép truyền mô-men lớn, cứng vững nhưng vẫn linh hoạt bù trừ góc lệch lên đến 1.5° và một số sai lệch song song.
• Model phổ biến:

  khớp nối linh hoạt LMZ-I, LMZ-II, khớp nối mềm linh hoạt D25, khớp nối linh hoạt dạng hàm DRJT, DBJ11 YHD.

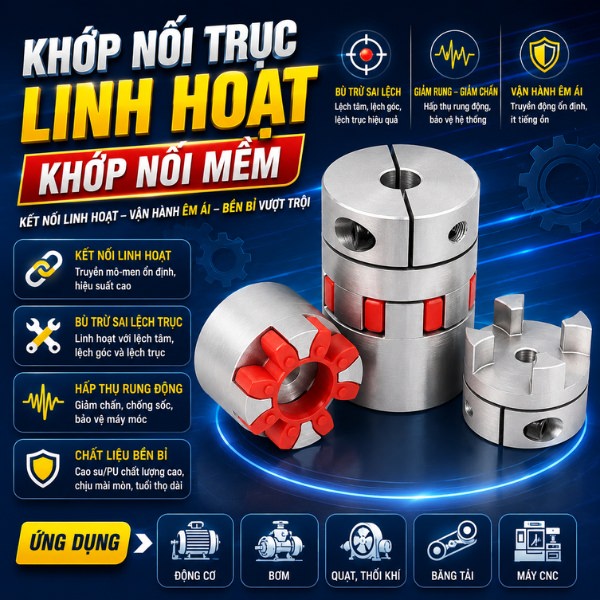

Ảnh Khớp nối mềm

1.3. Khớp nối đĩa

• Đặc điểm: Khớp nối đĩa là loại khớp nối 3 thành phần được làm hoàn toàn bằng thép, trong đó hai trục hub sẽ được kết nối với nhau thông qua nối dài spacer và các đĩa thép.
• Ứng dụng: Loại khớp nối này thường được sử dụng trong các máy trộn, máy khấy, máy bơm chìm, máy sản xuất giấy,..

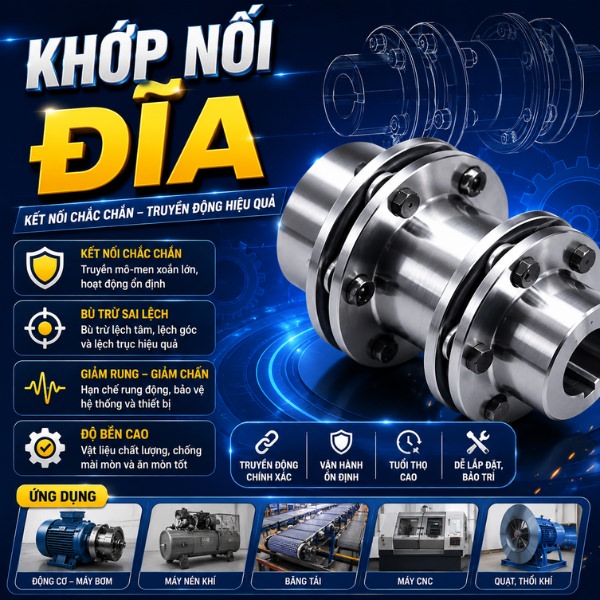

Ảnh khớp nối đĩa

Nhóm 2 - Khớp nối cơ khí chịu tải & giảm chấn cao

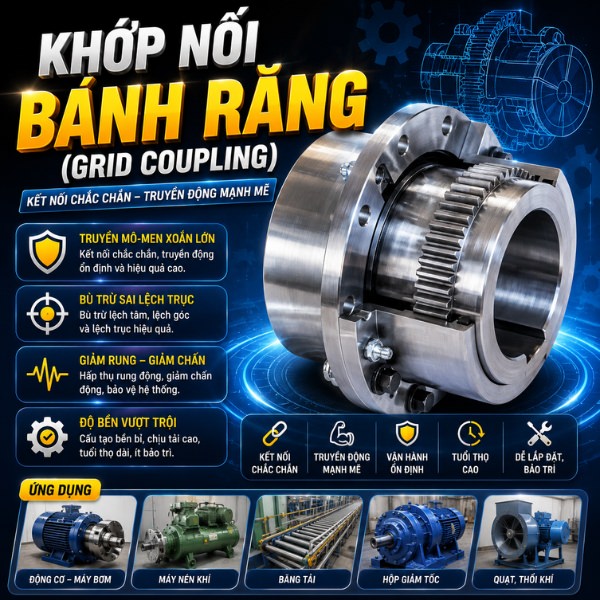

2.1. Khớp nối bánh răng (grid coupling)

• Cấu tạo: Gồm 2 cùi trục có răng ngoại vi, vỏ bọc có rãnh răng trong tương thích và bộ ốc vít liên kết. Có đệm kín ngăn rò rỉ chất bôi trơn.
• Ứng dụng: Truyền tải trọng nặng từ thiết bị dẫn động sang thiết bị nhận như: hệ thống bơm công nghiệp, quạt công suất lớn, máy nén khí, máy cắt.

Ảnh khớp nối răng

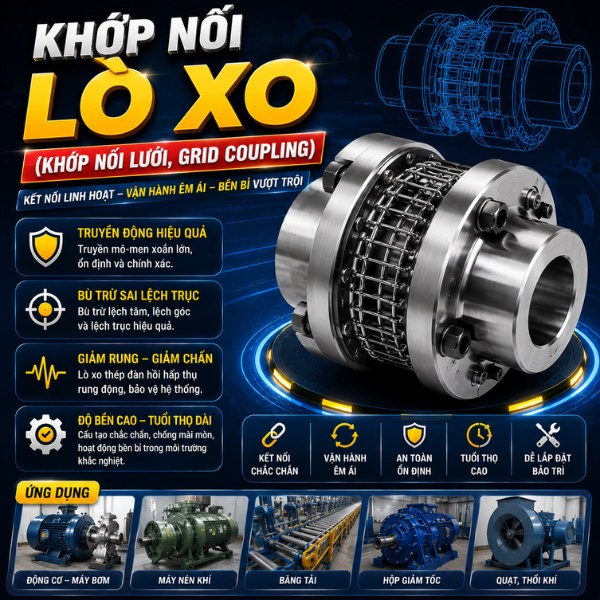

2.2. Khớp nối lò xo (khớp nối lưới, grid coupling)

• Đặc điểm: Sử dụng lưới lò xo xoắn hoặc lò xo dạng đĩa làm phần tử truyền lực giữa hai trục. Độ đàn hồi cao giúp hấp thụ rung động, giảm chấn và bù sai lệch trục (lệch dọc, lệch góc, lệch song song) vượt trội.
• Ứng dụng: Máy công cụ CNC, máy in, máy đóng gói và các hệ truyền động yêu cầu độ chính xác cao.

Ảnh khớp nối lò xò

2.3. Khớp nối ba chấu

• Điểm nổi bật: Thiết kế tối giản, cực kỳ dễ tháo lắp. Truyền mô-men xoắn ổn định, hỗ trợ bù lệch trục nhỏ và giảm rung lắc nhẹ cho hệ thống.
• Thương hiệu nổi tiếng: Rexnord và Lovejoy (đa dạng kích cỡ, độ bền cao)

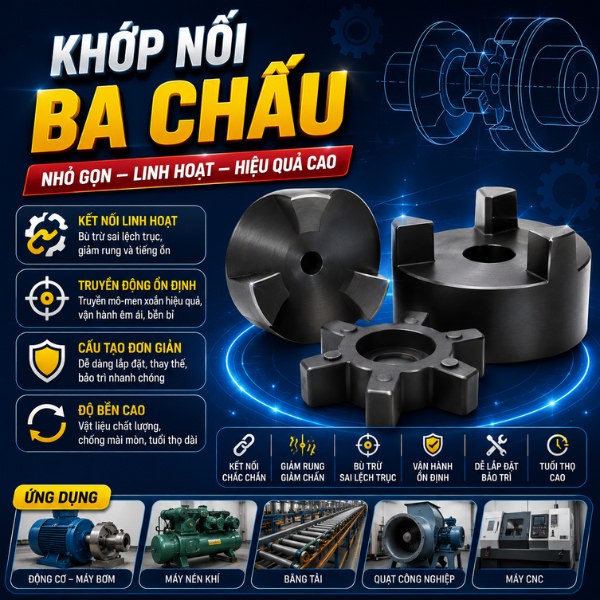

Ảnh khớp nối ba chấu

Nhóm 3 - Khớp nối vật liệu đặc biệt (Nhựa & Cao su)

3.1. Khớp nối nylon

• Đặc điểm: Trọng lượng nhẹ, giá thành hợp lý, khả năng cách điện hoàn hảo và giảm chấn rung tốt.
• Ứng dụng: Thiết bị điện tử, máy công cụ nhỏ hoặc phòng thí nghiệm.
• Model nổi bật: RS Pro và SDP/SI nylon coupling

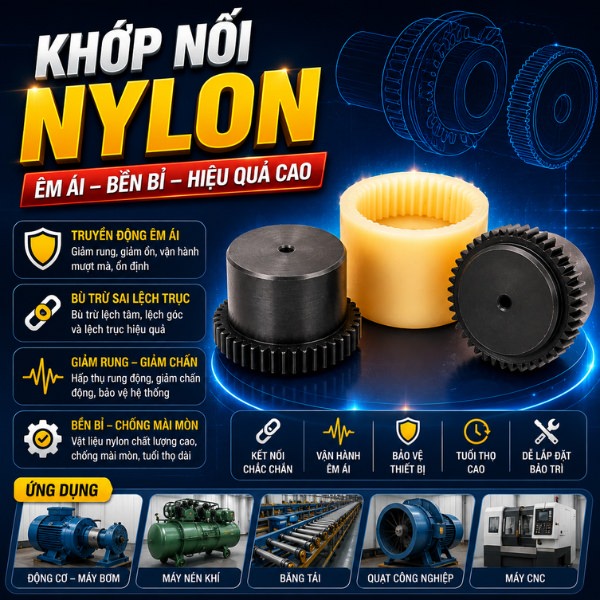

Ảnh khớp nối nylon

3.2. Khớp nối cao su - Khớp nối đàn hồi (jaw coupling - flexing coupling)

• Đặc điểm: Độ đàn hồi cao, chuyên trị các va đập cơ học và chống sốc, giúp bảo vệ và kéo dài tuổi thọ cho hệ thống truyền động. Chịu mô-men xoắn cực đại lên đến 19.600 Nm. Tốc độ quay tối đa đạt 5.000 vòng/ phút. Cho phép sai lệch trục lớn, cách điện, chịu nhiệt, chống dầu/ nước/ bụi tốt.
• Model phổ biến: Khớp nối cao su Fenner và Lovejoy Gen III (phổ biến trong ngành chế tạo máy và băng tải).

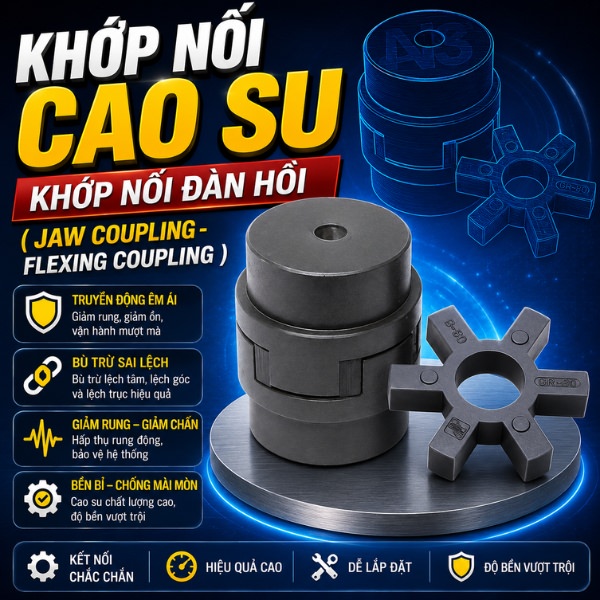

Ảnh khớp nối cao su

Nhóm 4 - Khớp nối truyền động đặc biệt & tải nặng

4.1. Khớp nối cardan (khớp nối vạn năng, khớp nối các đăng, khớp dạng khuỷu)

• Đặc điểm: Khả năng "thách thức" các hệ thống không đồng trục nhờ khả năng chịu lệch góc cực lớn (lên đến 45°) mà vẫn truyền tải mô-men xoắn ổn định.
• Thương hiệu nổi tiếng: Spicer và Neapco (ứng dụng rộng rãi trong ô tô, máy nông nghiệp và máy công nghiệp).

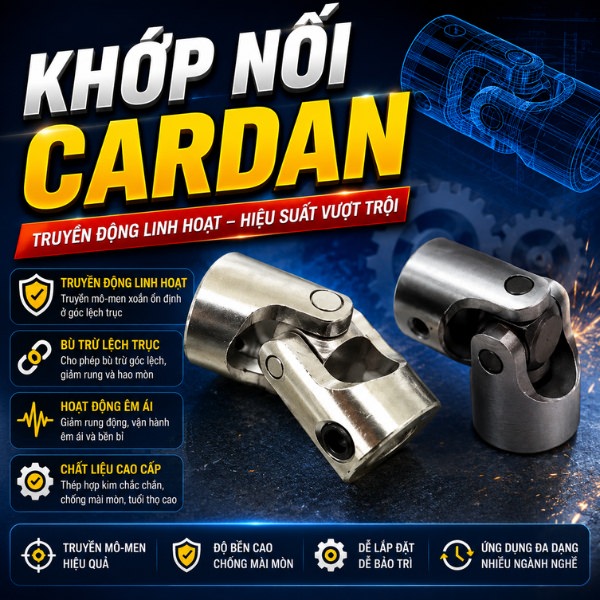

Ảnh khớp nối cardan

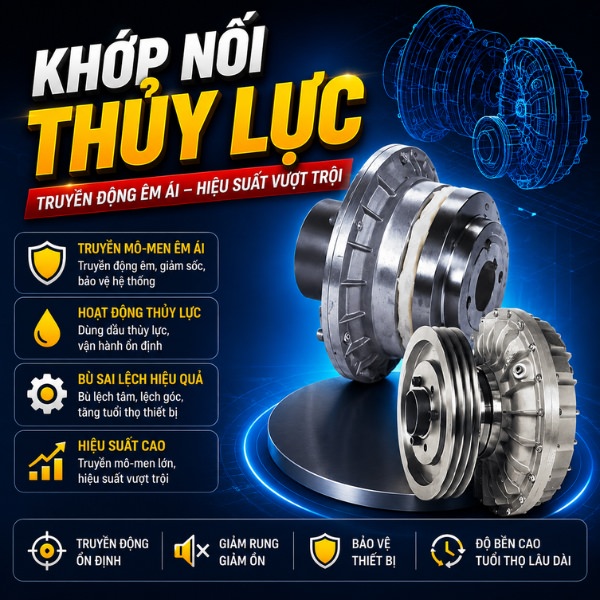

4.2. Khớp nối thủy lực

• Đặc điểm: Truyền động gián tiếp qua chất lỏng, vận hành êm ái tuyệt đối, giảm thiểu mọi rung động và có khả năng truyền mô-men lực siêu lớn. Giúp quá trình khởi động và gia tốc của máy diễn ra mịn màng, tránh sốc tải.
• Thương hiệu nổi tiếng: Voith và Rexroth (chuyên dùng cho máy ép, máy trộn công nghiệp nặng).

Ảnh khớp nối thủy lực

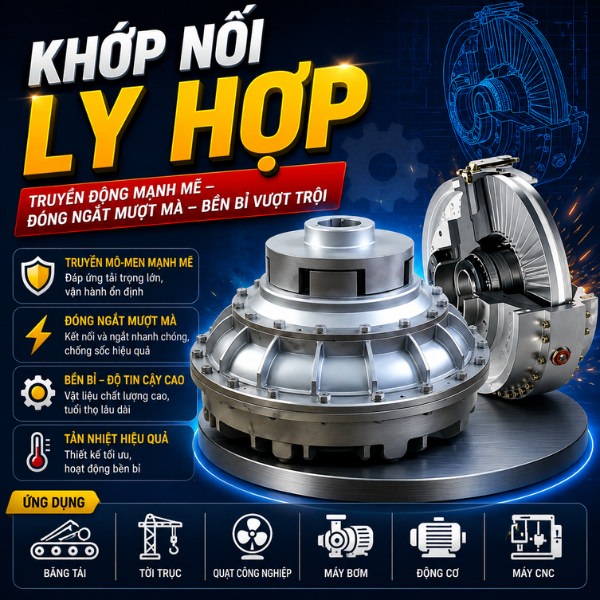

4.3. Khớp nối ly hợp

• Đặc điểm: Kết hợp hoàn hảo giữa độ chính xác của khớp nối cứng và tính đàn hồi của khớp nối linh hoạt, sử dụng bánh răng để đóng/ ngắt truyền động giữa hai trục.

• Model tiêu biểu: YOXm-75, FLUDEX.

Ảnh khớp nối ly hợp

Như vậy bài viết trên đã giúp bạn giải đáp khớp nối là gì? Cấu tạo phân loại chi tiết nhất. Việc nắm rõ những thông tin này sẽ giúp cho bạn lựa chọn được loại khớp bối phù hợp với máy móc của mình để vận hành hiệu quả hơn. Nếu bạn có nhu cầu mua khớp nối thì hãy liên hệ Kỷ Nguyên Máy qua hotline 077. 209. 8686 để được nhân viên tư vấn chi tiết nhé.
