Vòng bi đũa (hay còn gọi là bạc đạn đũa trụ) là một trong những loại vòng bi công nghiệp quan trọng, được thiết kế đặc biệt để chịu được tải trọng hướng kính lớn và vận hành ở tốc độ cao. Với cấu tạo đặc trưng gồm các con lăn hình trụ tiếp xúc trực tiếp trên một đường thẳng với rãnh lăn, vòng bi đũa mang lại độ cứng cao, ma sát thấp và tuổi thọ sử dụng lâu dài. Chính vì vậy, vòng bi đũa được ứng dụng rộng rãi trong nhiều ngành công nghiệp từ máy công cụ, thiết bị nặng đến các hệ thống chuyển động chính xác, đáp ứng các yêu cầu khắt khe về hiệu suất và độ bền trong vận hành.
Bạc đạn đũa là loại vòng bi có các con lăn hình trụ thay vì các viên bi hình cầu như trong bạc đạn cầu. Các con lăn hình trụ này có chiều dài lớn hơn một chút so với đường kính, tạo ra tiếp xúc theo dạng đường thẳng giữa con lăn và rãnh của vòng bi, giúp phân bổ tải trọng trên diện tích lớn hơn. Vì vậy, bạc đạn đũa có khả năng chịu lực hướng kính cao, ma sát thấp, rất phù hợp cho các ứng dụng có tải trọng lớn và tốc độ quay cao như trong máy móc công nghiệp nặng.
Đây là loại vòng bi có con lăng dạng trụ tiếp xúc trên một đường thẳng với mặt lăn. Do đó, ổ bi đũa có khả năng chịu tải hướng kính lớn khi hoạt động ở tốc độ cao.
Bạc đạn bi đũa (vòng bi trụ) được cấu tạo bao gồm:
(**) Lưu ý: Vòng cách của ổ bi đũa làm bằng thép dập hoặc đồng thau là chủ yếu, nhưng vẫn có loại làm bằng polyamide.
Cấu tạo vòng bi đũa gồm: đũa trụ, vành trong, vành ngoài, trục tiếp xúc và ổ kim (nếu có)
Ngoài ra, hiện nay vòng bi đũa trụ (vòng bi nu) đã có thiết kế mới với tên gọi EC cho loại vòng bi đũa 1 dãy. Thiết kế mới với dạng hình học tối ưu hơn, giúp tăng khả năng chịu tải hướng kính và dọc trục hơn trước đây. Loại ổ bi đũa (ổ đũa) đặc biệt này được thêm nhiều con lăn hơn, loại bỏ vòng cách, tăng khả năng chịu tải trọng và làm việc ở vận tốc trung bình.

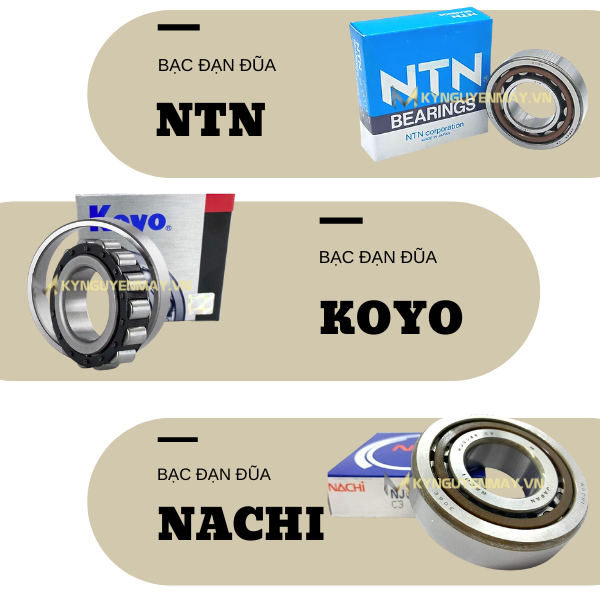

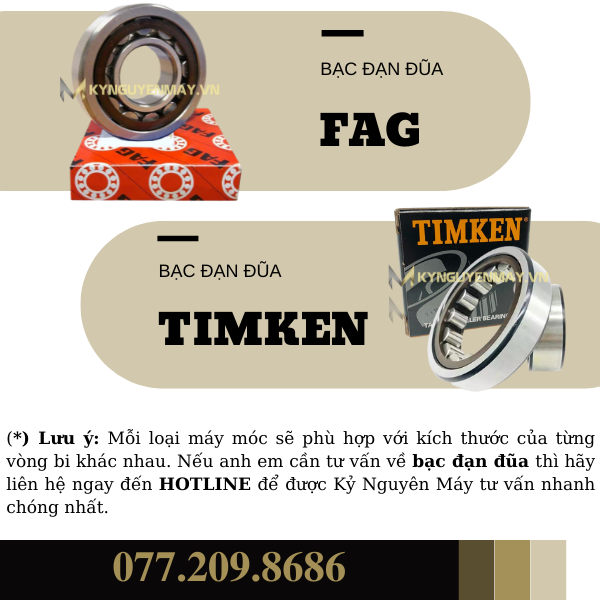

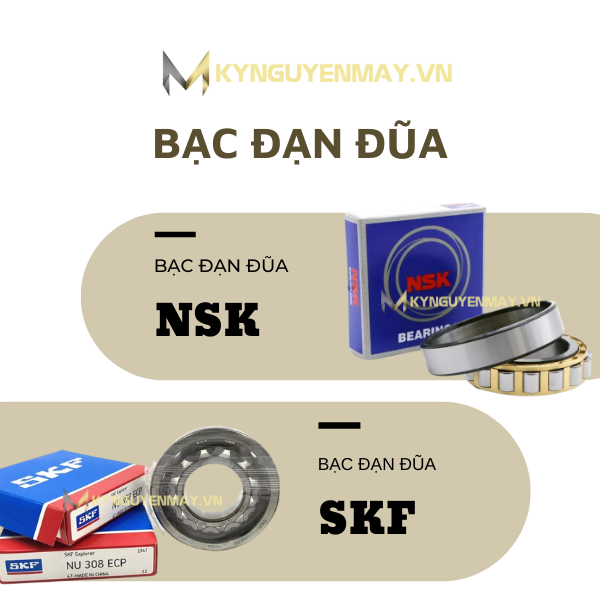

Ổ bi đũa là sản phẩm linh kiện đang được khá nhiều người quan tâm. Dưới đây là một số hãng sản xuất thường xuyên được khách hàng lựa chọn cho máy móc của mình. Cùng điểm qua một vài hãng nổi tiếng, như: NSK, S.K.F, FAG, NTN, TIMKEN, KOYO, ...
Có thể bạn quan tâm: TÌM HIỂU CÁC Ý NGHĨA KÝ HIỆU VÀ BẢNG TRA THÔNG SỐ BẠC ĐẠN ĐŨA
Tuỳ theo ứng dụng của ổ bi đũa (vòng bi NU) mà hiện nay có nhiều series khác nhau:
| Phân loại | Series | Ý nghĩa |
| Vòng bi đũa 1 dãy | N | Vòng bi của thiết kế N là ổ lăn hình trụ một hàng với vòng trong cố định và ca ngoài có thể tháo rời theo 2 phía. Thiết kế này cho phép dịch chuyển trục trong các giới hạn nhất định, vòng ngoài được lắp liền với vỏ máy. |
| NU | Là vòng bi lăn hình trụ một hàng có vòng ngoài cố định và vòng trong có thể tháo rời theo 2 phía. Thiết kế này cho phép dịch chuyển trục trong các giới hạn nhất định, vòng trong được cố định vào trục. | |

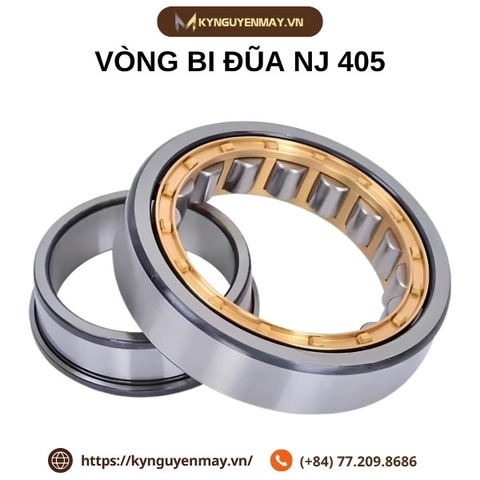

| NJ | Là vòng bi lăn hình trụ một hàng có vòng ngoài cố định và vòng trong có thể dẫn hướng trục theo một hướng, vòng trong có thể tháo rời theo 1 phía. | |
| NUP | Là vòng bi lăn hình trụ một hàng có vòng ngoài và vòng trong cố định đồng thời có thêm vòng đệm hỗ trợ. Bằng cách này, chúng có thể được sử dụng như vòng bi định vị, hoặc dẫn hướng trục theo cả hai hướng. | |
| RNU | Là vòng bi lăn hình trụ một hàng có vòng ngoài cố định và không có vòng trong. Vì vậy hạt bi sẽ sử dụng trục làm bề mặt lăn. | |
| NF | Là vòng bi lăn hình trụ một hàng có vòng trong cố định và vòng ngoài có thể tháo rời theo 1 phía. | |
| Vòng bi đũa 2 dãy | NN | Vòng bi thiết kế như Series N nhưng có 2 dãy con lăn, dòng sản phẩm này thường được sử dụng cho các máy tiện, máy công cụ có cấp độ chính xác cao P4, P5,.. |
| NNU | Vòng bi thiết kế như Series NU nhưng có 2 dãy con lăn. |

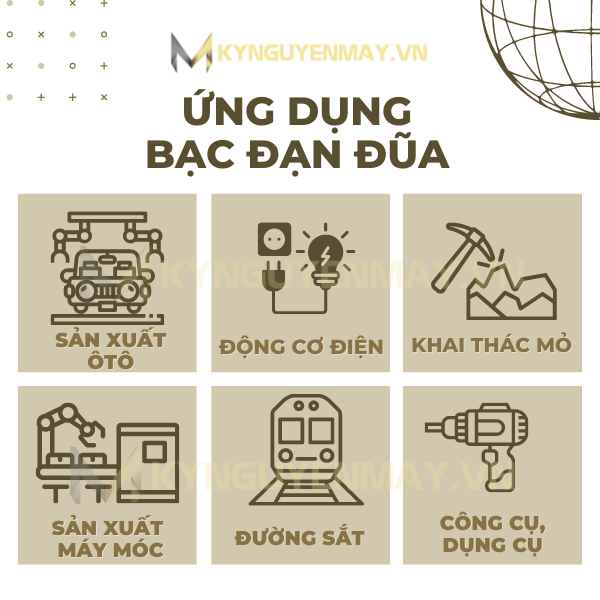

Có thể nói, ổ bi đũa là loại vòng bi thích hợp cho những ứng dụng chịu lực hướng tâm và cần tốc độ cao, chẳng hạn:
Ổ lăn bi đũa thích hợp cho đa dạng các ngành công nghiệp và tiêu dùng
Nếu bạn đang cần thông tin về ổ đũa (vòng bi đũa) hay cần tìm nơi uy tín để mua các loại ổ bi - bạc đạn. Giới thiệu đến bạn Kỷ Nguyên Máy - là địa chỉ bạn không thể bỏ qua. Tại đây có đầy đủ các mã hàng phổ thông đến mã hàng đặt riêng của các thương hiệu nổi tiếng như: SKF, NTN, NSK, KOYO, NACHI, ...
Đến với Kỷ Nguyên Máy, chúng tôi cam kết:

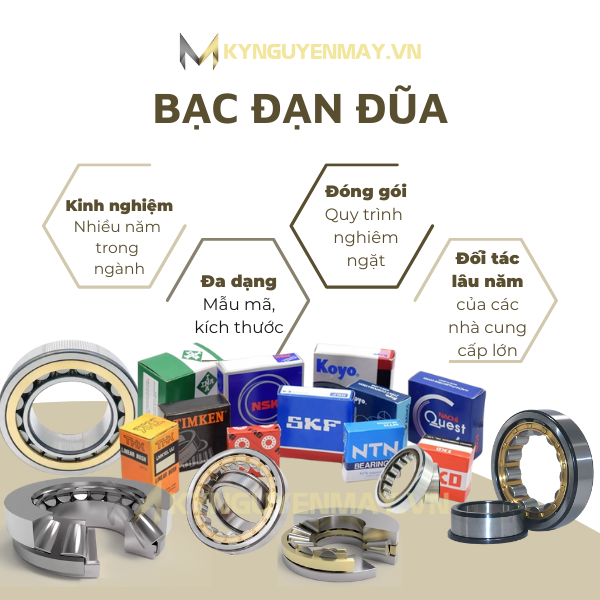

Kỷ Nguyên Máy - Đơn vị cung cấp ổ bi đũa trụ uy tín, chất lượng, tận tâm
Tóm lại, vòng bi đũa là linh kiện không thể thiếu trong nhiều hệ thống máy móc công nghiệp nhờ vào khả năng chịu tải trọng lớn và vận hành ổn định ở tốc độ cao. Việc lựa chọn đúng loại vòng bi đũa phù hợp không chỉ đảm bảo hiệu quả hoạt động mà còn kéo dài tuổi thọ thiết bị, góp phần nâng cao năng suất và giảm thiểu chi phí bảo trì. Vì vậy, hiểu rõ cấu tạo, đặc điểm và ứng dụng của vòng bi đũa sẽ giúp các kỹ sư và nhà sản xuất vận hành thiết bị một cách tối ưu và bền vững hơn trong môi trường công nghiệp hiện đại. Hãy liên hệ ngay: 077.209.8686, Kỷ Nguyên Máy - Đơn vị lâu năm trong việc cung cấp các vật tư cơ khí, đảm bảo chất lượng và giá thành tốt nhất.
