Thanh trượt cơ khí (ray trượt) máy CNC, máy cắt gỗ, máy in 3D,...

Bạn đang tìm mua thanh ray trượt? Bạn không biết ở đâu bán thanh ray trượt dẫn hướng giá rẻ, chất lượng cao? Hay chỉ muốn biết ray trượt là gì? Hãy tới ngay Kỷ Nguyên Máy - địa chỉ uy tín chuyên cung cấp các loại thanh ray trượt cơ khí cho máy CNC, máy in 3D, máy cưa, máy tiện, máy cắt gỗ,...

Ray trượt là gì?

Ray trượt (thanh trượt) là loại linh kiện cơ khí dùng trong nhiều loại máy móc, thiết bị công nghiệp như máy CNC, máy cưa, máy tiện, máy in 3D, máy cắt gỗ,... Cơ cấu thanh trượt con trượt gồm có thanh trượt và con trượt.

Thanh dẫn hướng được sử dụng kết hợp cùng con trượt, hoạt động dựa trên sự chuyển động của con lăn bên trong con trượt, tạo thành các chuyển động tịnh tiến, giúp máy móc làm việc trơn tru, chính xác, và ổn định ở tốc độ cao. Vì nhiều yếu tố mà ray trượt còn có rất nhiều cách gọi khác nhau như: thanh trượt, thanh ray trượt, ty trượt, thanh dẫn hướng, ray dẫn hướng, trục dẫn hướng, thanh trượt bi, thanh trượt ổ bi, ray trượt tuyến tính, thanh trượt cơ khí,...

Các loại thanh ray trượt phổ biến

Ray trượt có một số loại được sử dụng phổ biến trên thị trường hiện nay như:

1. Thanh trượt tròn

Thanh trượt tròn là dạng thanh trượt bi có dạng trục tròn, bề mặt được mạ chrome giúp thanh trượt chống gỉ và ăn mòn.
Ray trượt tròn cũng có thiết kế nhằm hạn chế tối đa sự ma sát và chống ăn mòn, chống gỉ, ngoài ra còn có khả năng giảm tiếng ồn và có tuổi thọ cao.

Video minh họa sản phẩm thanh trượt tròn

2. Thanh trượt tròn có đế

Thanh trượt tròn có đế hay còn được gọi là ray trượt tròn có đế, ty trượt tròn có đế, đây là một trong những linh kiện, thiết bị không thể thiếu trong hệ thống dẫn hướng.
Cấu tạo của thanh dẫn hướng này cũng giống như một thanh trường tròn thông thường, tuy nhiên, loại ray trượt này còn được thiết kế một lớp đế ở phía dưới nhằm đáp ứng nhu cầu đa dạng của người dùng.
Có hai loại phổ biện của thanh trượt tròn có đế là: Thanh trượt tròn có đế TBR, Thanh trượt tròn có đế SBR.

Video minh họa sản phẩm thanh trượt tròn có đế

3. Thanh trượt vuông

Thanh trượt vuông là loại thanh trượt có dạng trục vuông, điểm nổi bật là độ cứng cao, ray trượt chịu tải cao hơn nhiều so với dòng thanh trượt tròn.

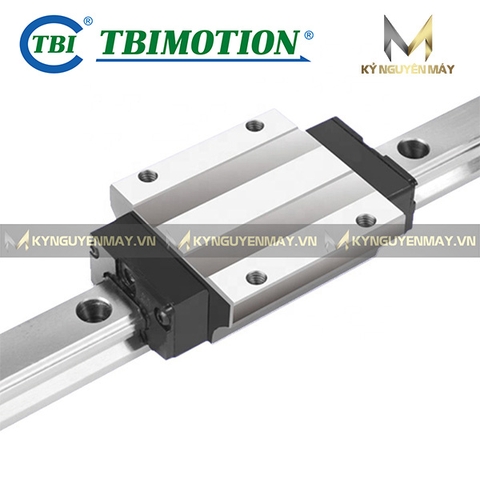

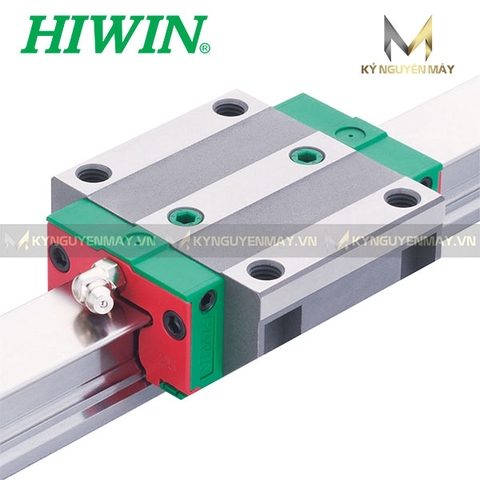

Một số hãng sản xuất thanh trượt vuông uy tín có thể kể đến như: thanh trượt HIWIN, thanh trượt THK, thanh trượt IKO, thanh trượt PMI,... Ngoài ra, còn có một số hãng Trung Quốc khác như CHTR, Lapping,... và các mã thanh trượt Trung Quốc như: HGR15T, HGR20T, HGR25T, HGR30T, HGR35T, HGR45T, HGR55T, HGR65T.

Video minh họa sản phẩm tray trượt vuông

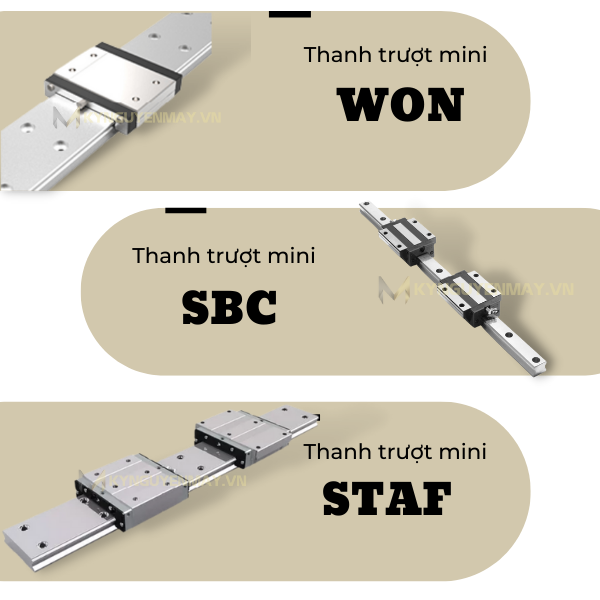

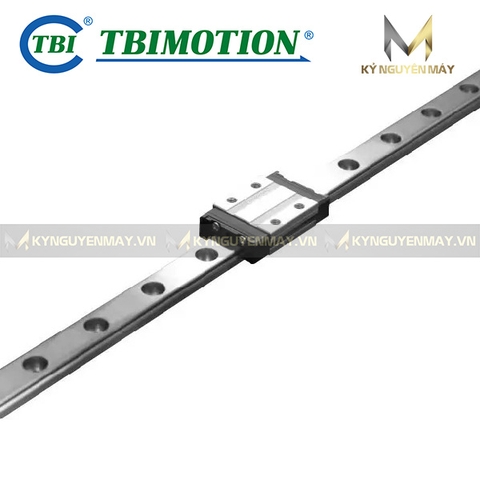

4. Thanh trượt mini

Ray trượt mini: là thanh ray dẫn hướng loại nhỏ, có thể là thanh trượt tròn hoặc thanh trượt vuông. So với các loại thanh trượt vuông thông thường thì đối với dòng thanh trượt mini này có những đặc tính và đặc biệt riêng biệt như:

Là dòng thanh trượt có khả năng chịu tải trọng cao, monen cao
Đem đến chuyển động tịnh tiến trơn tru, êm ái.
Làm bằng chất liệu thép không gỉ gia nhiệt. Dễ dàng tháo lắp, vận hành đơn giản.

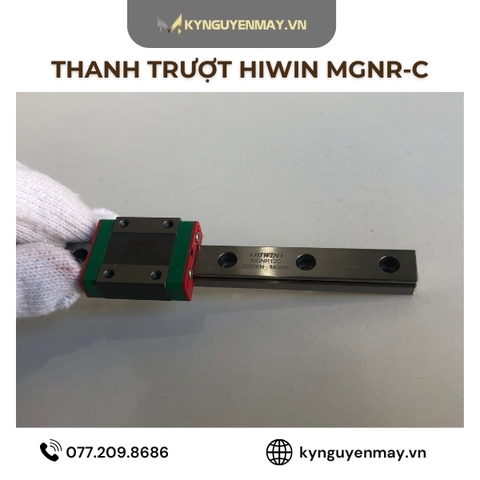

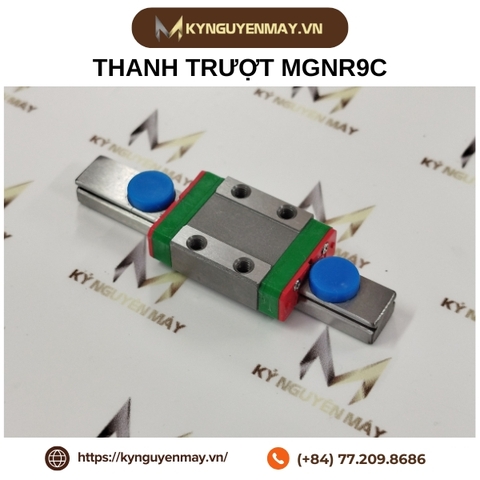

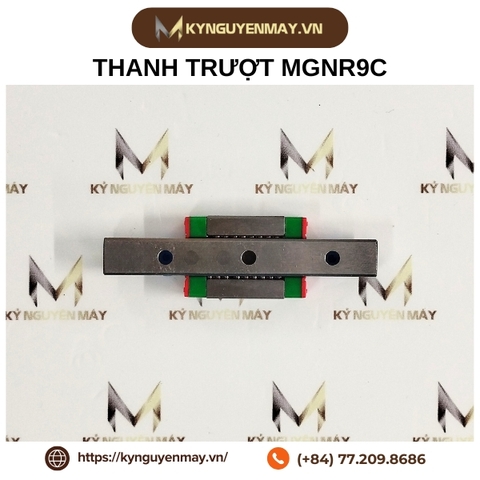

Các mã thông dụng được đa số người dùng lựa chọn như mã MGN: MGN7, MGN9, MGN12, MGN15. Và loại bản rộng mã MGW: MGW7, MGW9, MGW12, MGW15.

>> Có thể bạn quan tâm: Thanh trượt vuông mini Trung Quốc

Video minh họa sản phẩm tray trượt vuông mini

Ưu điểm của ray trượt

Mỗi loại ray dẫn hướng có tính năng, đặc điểm riêng để phù hợp với các chi tiết máy khác nhau, nhưng chúng đều có những ưu điểm chung sau:

Hoạt động chính xác, trơn tru dù ở tốc độ cao
Khả năng chịu tải tốt nhờ độ cứng cao
Hoạt động bền bỉ trong môi trường khắc nghiệt
Thiết kế đơn giản, dễ sử dụng và lắp đặt, thay thế
Đa dạng mẫu mã, kích thước để phù hợp với nhiều chi tiết máy khác nhau

Ứng dụng của ray trượt

Các loại ray trượt công nghiệp có nhiệm vụ chính là dẫn hướng chuyển động cho nhiều loại máy móc như:

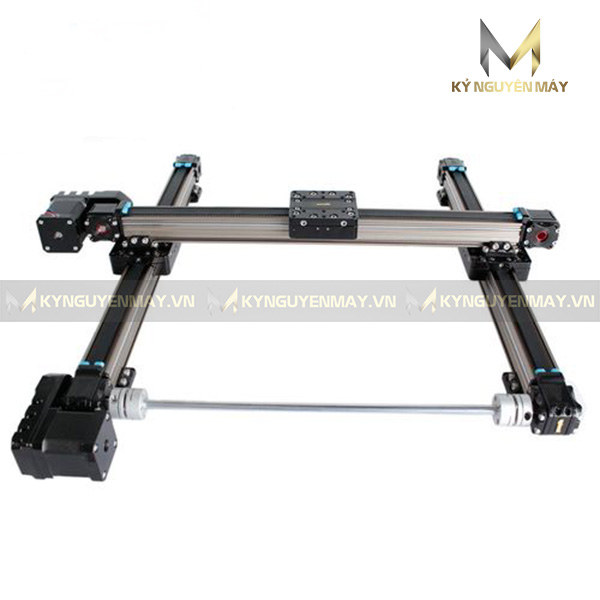

Ray trượt máy CNC/ Thanh trượt máy CNC
Thanh trượt máy cắt gỗ
Ray trượt máy tiện
Ray trượt máy in 3d
Ray trượt máy cưa/ thanh ray trượt bàn cưa
Máy plasma
Máy cắt laser
Thiết bị đo lường, điều khiển
...

Ảnh minh họa thanh trượt cho máy CNC

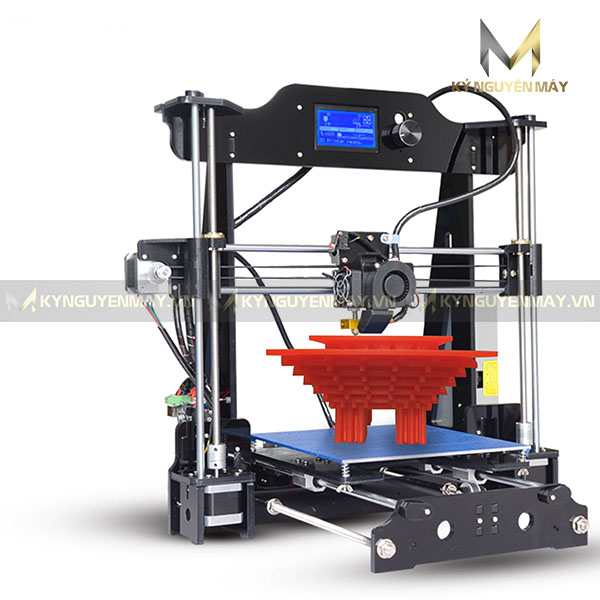

Ảnh minh họa thanh ray trượt máy in 3D

Một số kích thước thanh ray trượt phổ biến hiện nay

Ray trượt được sản xuất với nhiều kích thước lỗ trục để sử dụng cho nhiều loại máy móc với các yêu cầu khác nhau. Một số kích thước thông dụng có thể kể đến bao gồm:

1. Đối với thanh trượt tròn

Kích thước ray trượt tròn thì sẽ có các đường kính trục từ: Φ6, Φ8, Φ10, Φ12, Φ16, Φ20,Φ25, Φ30, Φ35, Φ40, Φ50, Φ60.
Chiều dài đối với mỗi thanh trượt tròn sẽ là 4m hoặc 6m. Và ngoài ra, Kỷ Nguyên Máy luôn nhận gia công và cắt ngắn theo yêu cầu và mong muốn về độ dài của khách hàng.

2. Đối với thanh trượt vuông

Các kích thước ray trượt vuông được ứng dụng phổ biến nhất có thể kể đến như:

>> Xem thêm: Điểm danh ray trượt loại tốt nhất hiện nay

Nên mua thay ray trượt ở đâu?

Kỷ Nguyên Máy tự tin là đơn vị chuyên cung cấp các dòng sản phẩm ray trượt tuyến tính/ thanh trượt dẫn hướng bi/ thanh trượt ổ bi/ thanh trượt bạc đạn uy tín, lâu năm trên thị trường hiện nay. Luôn đặt tiêu chí hài lòng của khách hàng lên hàng đầu cũng như ưu tiên đến chất lượng và giá cả, mong muốn đem đến cho các bạn sản phẩm và chất lượng dịch vụ tốt nhất.

Ngoài ra còn rất nhiều các kích thước khác cũng như các linh kiện cơ khí thanh ray trượt - con trượt, bộ vitme (trục vitme, đai ốc bi), gối đỡ trục,...đều có sẵn hàng tại Kỷ Nguyên Máy. Và nếu bạn có bất kì thắc mắc nào cần tư vế về ray trượt thì hãy liên hệ cho chúng tôi để được báo giá nhanh nhất nếu bạn có nhu cầu.

Thanh trượt cơ khí đóng vài trò không thể thiếu trong ngành công nghiệp. Nếu bạn đang tìm mua thanh ray trượt với mức giá hợp lý mà vẫn đảm bảo chất lượng, hãy liên hệ ngay tới Kỷ Nguyên Máy qua HOTLINE 0772098686 để được tư vấn và mua được ray trượt ưng ý nhất.
