Hiện nay, vòng bi (bạc đạn) được sử dụng rộng rãi và thông dụng trong rất nhiều các loại máy móc, thiết bị và đa dạng các ngành nghề khác nhau như: phương tiện giao thông, máy móc công nghiệp, nông nghiệp, thiết bị khoa học,... Vậy thì vòng bi (bạc đạn) là gì? Thành phần cấu tạo của nó như nào? Hãy cùng Kỷ Nguyên Máy tìm hiểu cụ thể hơn những kiến thức về vòng bi nhé!!!

Vòng bi (Bạc đạn) là gì?

Vòng bi hay còn gọi là Bạc đạn có tên tiếng anh là Bearing, ngoài ra còn được biết đến với những tên khác là ổ bi, ổ lăn,... Đây là một phận tuy nhỏ bé nhưng lại có một vai trò và ý nghĩ cực kỳ quan trọng và không thể thiếu trong thiết bị, máy móc công nghiệp đặc biệt là cơ khí.

Hầu hết hiện nay các băng tải, hộp giảm tốc, máy móc công nghiệp đều được dựa vào vòng bi để có thể duy trì được hoạt động quay và các loại này đều hoạt động nhờ vào các chuyển động xoay của trục. Việc chuyển động giữa vòng bi với ổ trục tạo ra áp lực để chuyển thành tịnh tiến hoặc xoay vòng. Và anh em có thể dễ dàng bắt gặp các loại vòng bi, bạc đạn đơn giản nhất là ở bánh xe đạp và phức tạp hơn có thể là động cơ xe máy, ô tô, tàu hỏa, máy móc công nghiệp,... Có thể nói rằng vòng bi, bạc đạn là một trong những nền tảng, chi tiết quan trọng để các ngành khác phát triển tiên tiến như hiện nay.

>> Xem thêm: 7 ĐIỀU CẦN LƯU Ý KHI SỬ DỤNG VÒNG BI INOX HÀ NỘI

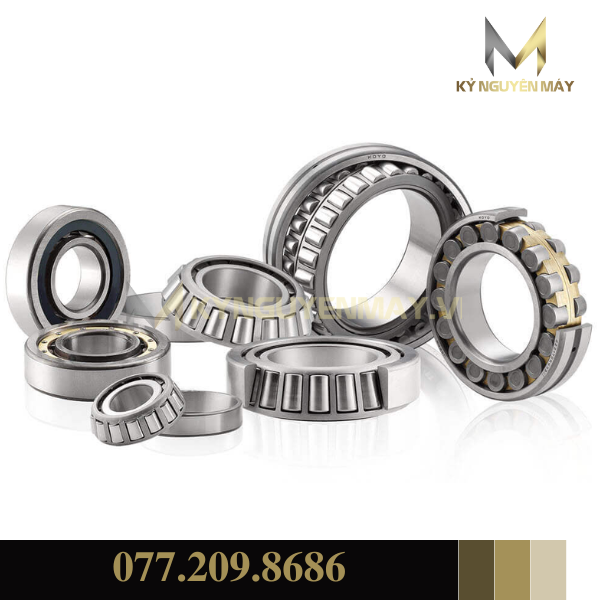

Các dòng vòng bi phổ biến

1. Vòng bi cầu

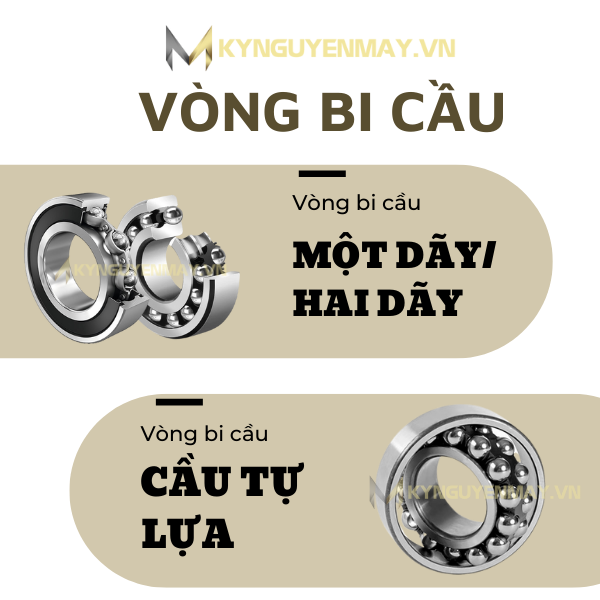

Vòng bi cầu là loại bạc đạn có thiết kế có thể tách rời với vòng trong, vòng ngoài và còng cách với các phần từ lăn là hàng bi hình cầu. Vòng bi cầu được chế tạo với nhiều kích thước khác nhau, và đa dạng các dòng như:

Vòng bi cầu một dãy

Đây là loại vòng bi được sử dụng rộng rãi và phổ biến nhất trên toàn thế giới bởi tính linh hoạt và hiệu suất của nó đem lại. Cấu tạo vòng trong và vòng ngoài của dòng vòng bi này không thể tách rời, vòng cách được làm bằng thép ép. Loại vòng bi này có nắp chắn bằng thép hoặc gioăng cao su được lắp đặt ở một hoặc cả hai bên và được bôi chất bôi trơn trước như mỡ và dầu,.. Vòng bi này chủ yếu được sử dụng trong mô tơ điện, hộp số,...

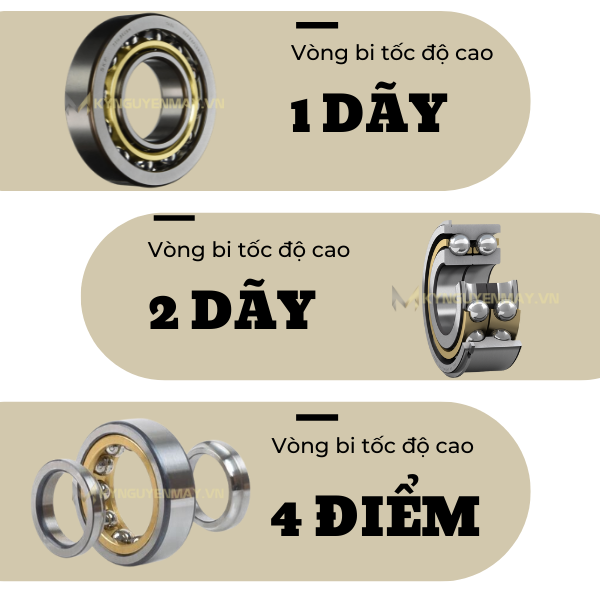

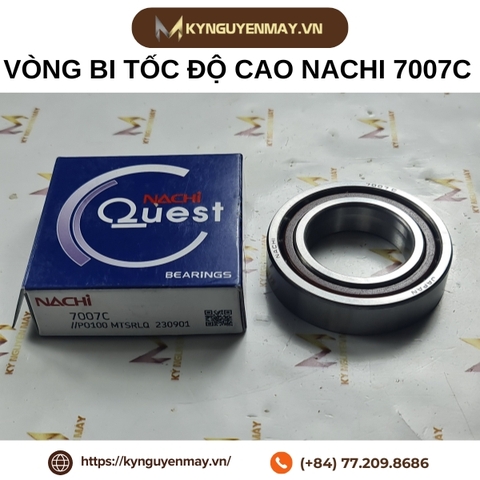

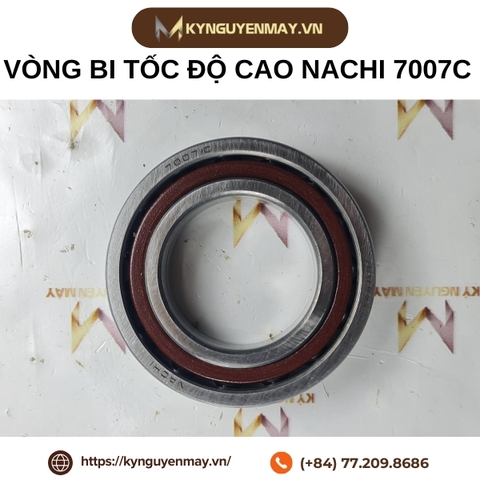

Vòng bi tròn đỡ chặn tiếp xúc góc một dãy

Loại vòng bi, bạc đạn này được làm bằng thép với các rãnh chạy của vòng ngoài là được chế tạo với góc tiếp xúc. Và thông thường, góc tiếp xúc sẽ là 15, 25, 30, 45. Các viên bi sẽ được lắp vào kết cấu vòng trong đối diện. Vòng bi tròn đỡ chặn tiếp xúc góc một dãy có ứng dụng làm trong máy bơm, máy nén khí,...

Vòng bi cầu đỡ chặn 1 hướng

Vòng bi này sẽ bao gồm vòng ngoài, một vòng trong, hệ thống con lăn và vòng cách. Bạc đạn này chỉ chịu được tải dọc trục và chỉ định vị trí dọc trúng theo một hướng. Ổ bi chặn một hướng này không thể chịu bất kỳ tải trọng hướng kính nào.

Vòng bi cầu đỡ chặn 2 hướng

Vòng bi này có cấu tạo bao gồm hai vòng cách cùng ở các phần tử con lăn nằm giữa hai vòng ngoài và một vòng trong. Vòng trong có rãnh ở cả hai mặt còn đối với vòng ngoài chỉ có rãnh trên một mặt. Các loại vòng bi, bạc đạn này chịu được lực hướng trục theo hai hướng và cũng không chịu được lực hướng kính.

2. Vòng bi côn

Vòng bi côn có cấu tạo hình nón bao gồm các thành phần cơ bản như: vòng ngoài (cốc), vòng trong (hình nón), con lăn hình côn và vòng cách. Phần cốc (vòng ngoài) của vòng bi này có thể tháo rời trong khi vong trong vẫn đang được cố định vào trục. Vòng bi này cũng có khả năng chịu tải hướng kính khá tốt, có khả năng chịu được bi lăn nhờ bổ sung thêm nhiều bi có kích thước lớn hơn.

Vòng bi côn này thường được lắp thành đôi, giống như vòng bi đỡ chặn. Vòng bi côn thường được gia công bằng nguyên liệu là thép, crom cacbon và được xử lý nhiệt độ tạo độ cứng cho bề mặt sản phẩm.

3. Vòng bi tang trống

Đây là vòng bi tự căn chỉnh được thiết kế để có thể chịu tải trọng hướng tâm. Vòng bi tang trống thông thường có thiết kế theo hàng kép, cả hai hàng của con lăn có rãnh hình cầu chung ở vòng ngoài. Cấu tạo của vòng bi tang trống không đối xứng nhau, các rãnh lăn được lắp với nhau để tạo thành góc nghiêng 45 độ. Chính cấu tạo đó đã giúp cho vòng bi có khả năng chịu tải dọc trục rất cao, và chịu tải trọng hướng kính thì ở mức trung bình.

Vòng bi tang trống có ứng dụng rộng rãi ở các ngành nghề như: khai khoáng, khai thác đá, ngành cán thép, xi măng, quạt công nghiệp,... Và các seri cơ bản của vòng bi tang trống sẽ bao gồm:

• 21300- ex: 21310 E, 21325 E,…
• 22200- ex: 22218 E, 22232 CC/W33,…
• 22300- ex: 22310 E, 22324 CCK/W33,...
• 23000- ex: 22315 E, 22332 CC/W33,…
• 23100- ex: 23140 CC/W33, 23152 CC/W33,…
• 23200- ex: 23220 CCK/W33, 23228 CC/W33, 23236 CC/W33 …
• 232 - Vòng bi kích thước lớn, ex: 232/500 CA/W33, 232/600 CA/W33,…
• 23900-  ex: 23936 CC/W33, 23952 CC/W33,...
• 24000- ex: 24068 CC/W33, 24080 ECCJ/W33,…
• 24100- ex: 24120 CC/W33, 24172 ECCJ/W33,…

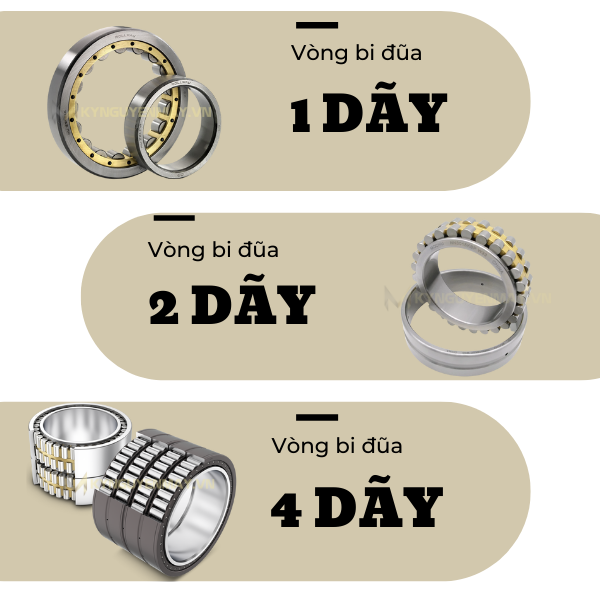

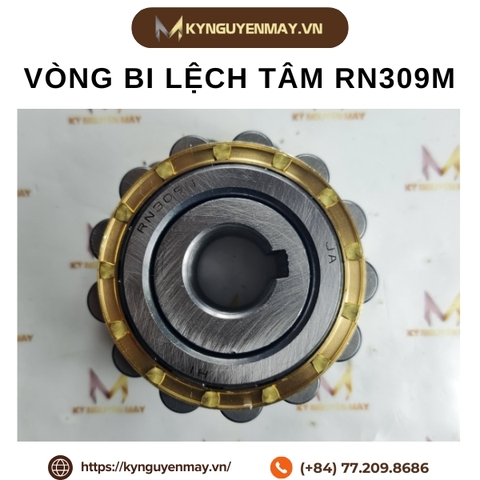

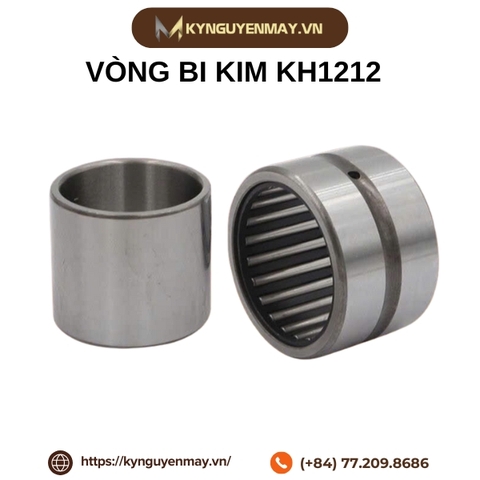

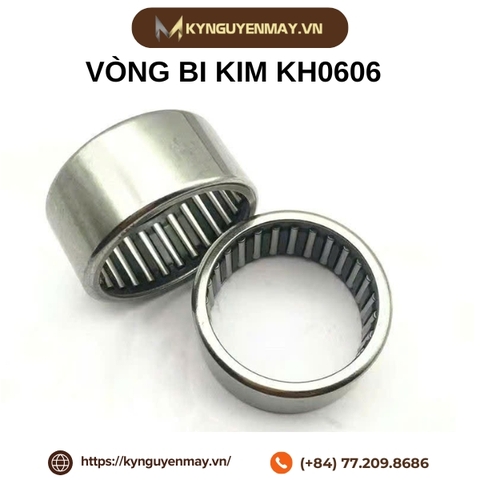

Ngoài ra, còn một số loại vòng bi, bạc đạn khác như là vòng bi lực đẩy, vòng bi kim, vòng bi đũa, vòng bi tuyến tính, vòng bi từ tính,...

Như vậy có thể thấy, vòng bi (bạc đạn) có đa dạng các dòng khác nhau và cũng là linh kiện quan trọng nhằm giúp tăng cường các chức năng và hỗ trợ trong việc vận hành của máy móc thiết bị. Ngoài ra, vòng bi (bạc đạn) còn là một trợ thủ đắc lực âm thầm làm việc trong môi trường vô cùng khắc nghiệt, ẩn bên trong máy móc thiết bị mà ta không thể nhìn thấy được. Chúng chính là chi tiết máy vô cùng quan trọng cho sự vận hành của máy móc thiết bị. Và nếu bạn đang muốn tìm hiểu cụ thể và tư vấn rõ hơn và các dòng sản phẩm vòng bi thì hãy nhanh tay gọi điện đến cho chúng tôi thông qua Hotline: 077.209.8686
