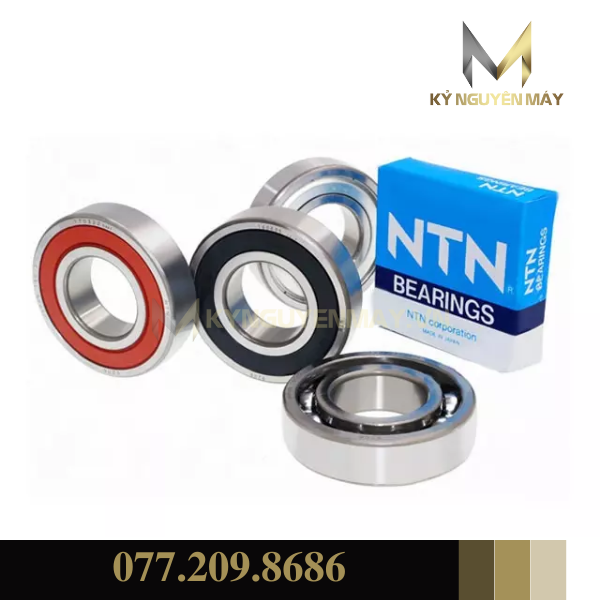

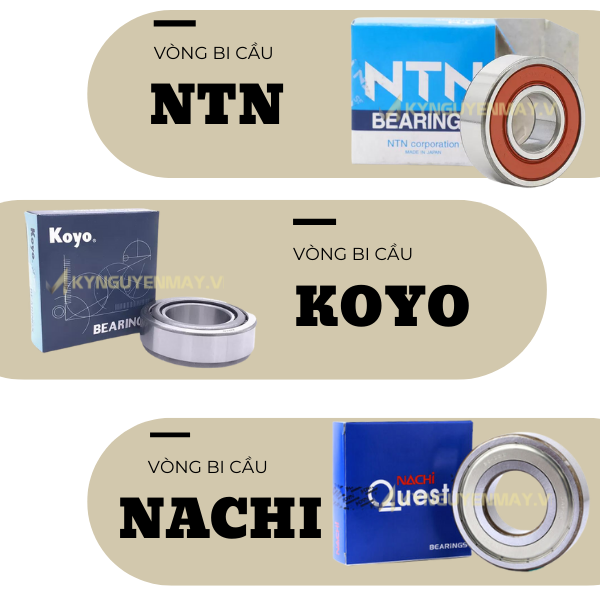

Vòng bi cầu | NTN, NSK, KOYO, NACHI, TIMKEN,…

"Chắc chắn, bền bỉ và êm ái" là những tính từ được sử dụng khi nhắc đến vòng bi cầu. Đây được xem là loại được sử dụng phổ biến nhất tại các nhà xưởng, khu chế tạo...Cùng với sự phát triển không ngừng của khoa học kỹ thuật, các công ty sản xuất ổ bi cầu đã giới thiệu đến khách hàng hàng ngàn, hàng triệu loại khác nhau. Vậy anh em đã phân biệt được từng loại vòng bi cầu và hiểu được đặc điểm của từng loại chưa? - Cùng Kỷ Nguyên Máy tìm hiểu trong nội dung bên dưới đây nhé!

Giới thiêu vòng bi cầu

1. Bạc đạn cầu là gì?

Tên gọi "vòng bi cầu" hay còn được gọi là bạc đạn cầu, ổ bi cầu bắt nguồn từ cấu tạo của chi tết truyền động cơ khí này. Bởi vì kết cấu bên trong vòng bi tròn này có các ổ trượt được gắn kết với các cục đạn hình cầu tạo thành lớn ma sát lăn khi hoạt động.

Vòng bi cầu là loại ổ bi tròn thông dụng và góp mặt trong hầu hết các máy móc hiện nay. Với khả năng đáp ứng nhiều hệ thống truyền động, thiết kế đơn giản và dễ dàng tháo lắp khi cần thiết là những lý do hàng đầu giúp vòng bi cầu trở thành loại bạc đạn tròn được khá nhiều kỹ sư ưa thích.

2. Phân loại ổ bi cầu

Vòng bi cầu là tên gọi chung, bên cạnh đó nhà sản xuất còn phân ra nhiều loại vòng bi cầu khác, chẳng hạn:

  • Vòng bi cầu một dãy/ vòng bi cầu hai dãy: cấu tạo thường có nắp chắn bằng thép hoặc bằng cao su được lắp ở một hoặc cả hai bên và bên chứa chất bôi trơn. Cấu trúc vòng bi cầu một dãy chứa rãnh lăn nằm giữa hai vòng đệm và bán kính lớn hơn viên bi;
  • Vòng bi tròn đỡ chặn tiếp xúc một dãy/ hai dãy: Được thiết kế vành ngoài có góc tiếp xúc với các số đo 15, 25, 30, 40. Ở giữa vòng trong và vòng ngoài có các viên bi được lắp vào;
  • Vòng bi kiểu Maximum: Đây là loại vòng bi cầu có số lượng viên bi nhiều nhất;

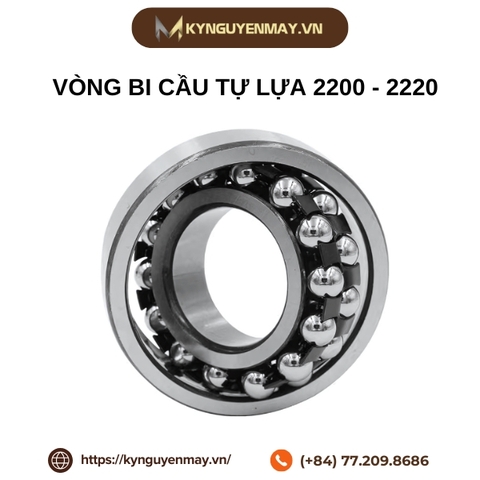

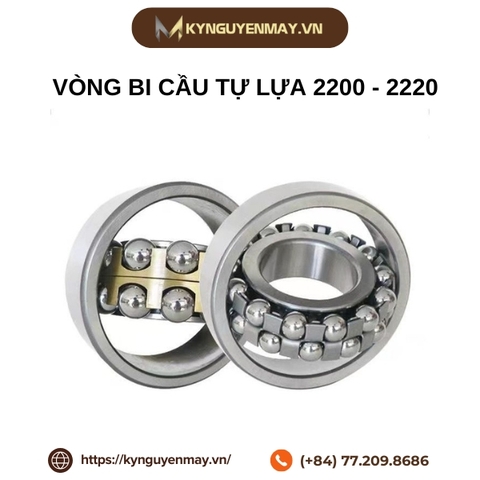

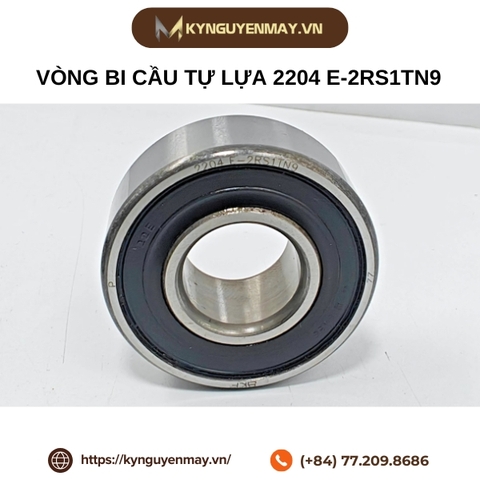

  • Vòng bi cầu tự lựa: Thiết kế vành trong gắn với hai dãy bi cầu liên kết vành ngoài với nhau.

Đặc điểm của vòng bi cầu

Vòng bi cầu có đặc điểm gì mà lại được sử dụng nhiều như vậy? - Đây là câu trả lời:

  • Vòng bi tròn có khả năng tự lựa. Do đó, khả năng thích nghi với cả lệch động và lệch tĩnh rất cao;
  • Khi hoạt động với tốc độ cao, ổ bi cầu tạo ra ít ma sát hơn so với các loại bạc đạn tròn còn lại. Đặc biệt, vẫn chạy tốt trong cả môi trường có nhiệt độ thấp;
  • Lúc chuyển động, ổ bi tròn hạn chế tạo nhiệt nên nhiệt độ trung bình luôn thấp. Điều này đã phần nào kéo dài hơn tuổi thọ sử dụng bạc đạn cầu và giảm thiểu thời gian cùng chi phí bảo trì;
  • Viên bivòng ngoài luôn có thể hoạt động trơn tru trong nhiều môi trường đặc thù hoặc trong thời gian vận hành lâu. Chính vì vậy, độ ma sát của vòng bi cầu khá thấp;
  • Giúp giảm tiếng ồn và giảm mức độ rung khi hoạt động cũng là một khả năng đặc thù của vòng bi tròn;
  • Khả năng chịu tải trọng theo cả hai hướng và xuyên tâm tốt.

Dãy series đại diện cho vòng bi cầu

Hiện nay, có các dãy số series của bạc đạn cầu đại diện cho kích thước và khả năng chịu tải bao gồm:

         STT                           Loại vòng bi cầu                      Mã bạc đạn - vòng bi
1 Vòng bi cầu 1 dãy 60xx
62xx
63xx
64xx
67xx
68xx / 618xx

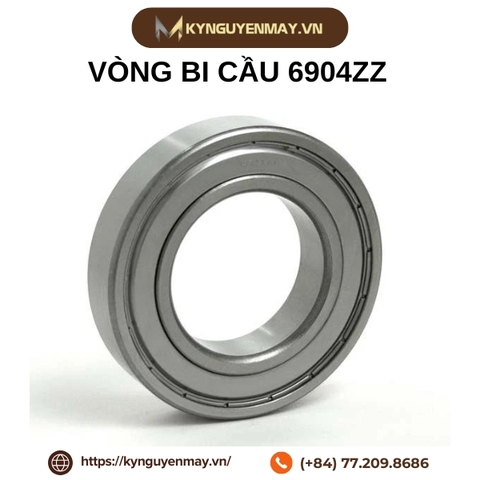

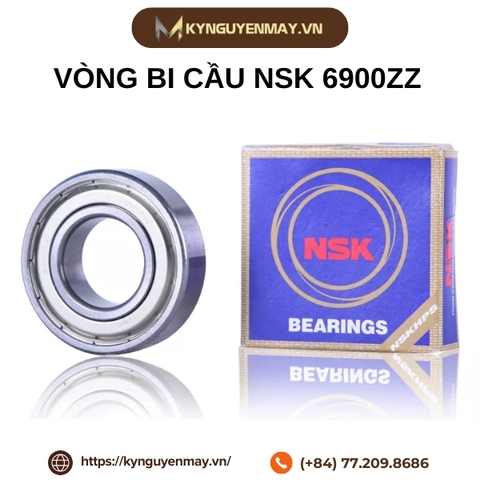

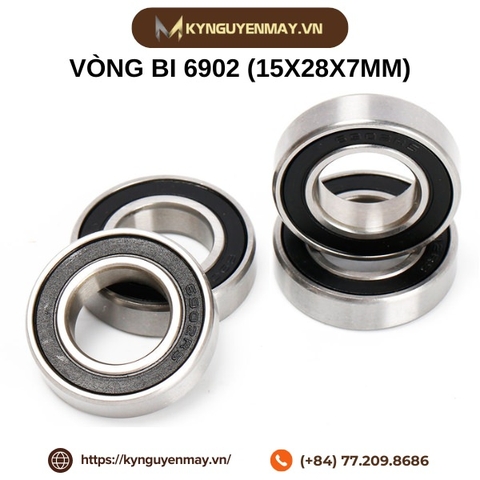

69xx / 619xx
160xx
62xxx
2 Vòng bi cầu 2 dãy 42xx
43xx
3 Ổ bi cầu đỡ chặn 1 dãy 79xx
70xx
72xx
73xx
74xx
4 Bạc đạn cầu đỡ chặn 2 dãy 32xx
33xx
52xx
53xx

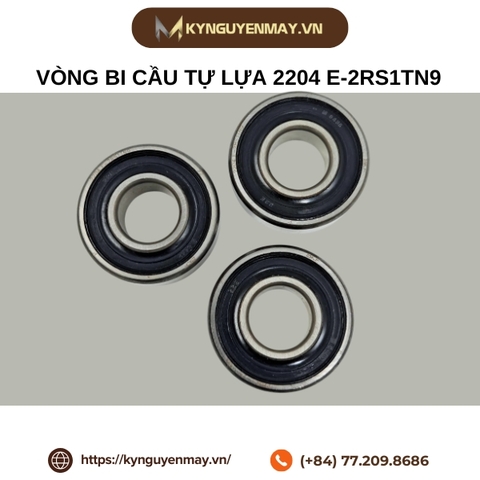

5 Ổ bi cầu tự lựa 12xx
22xx
13xx
23xx
112xx
113xx

(**) Lưu ý: Các vòng bi tròn có series:

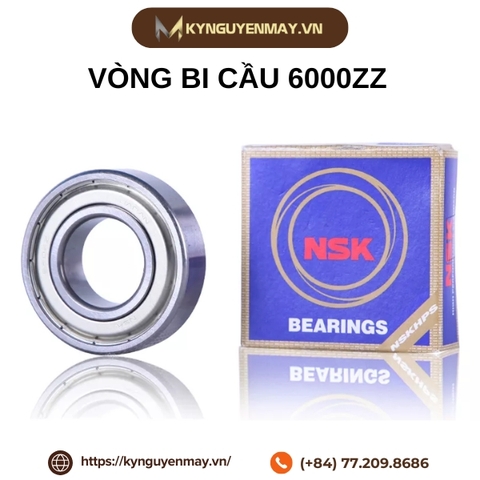

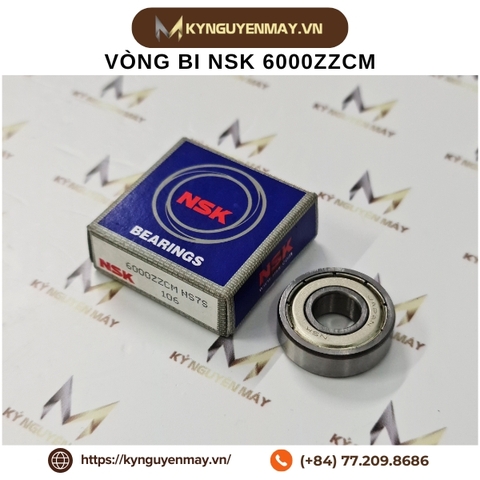

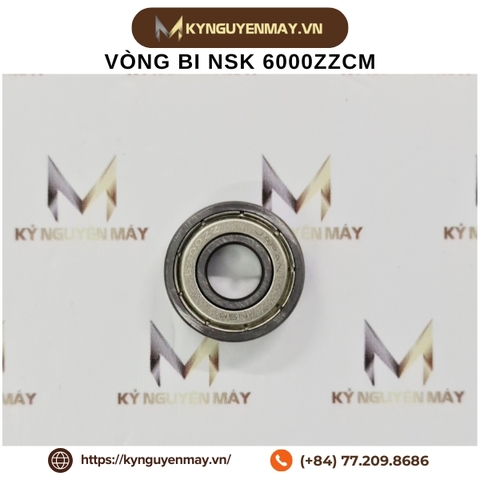

  • Series 6000: Lý tưởng cho ứng dụng không gian hạn chế;

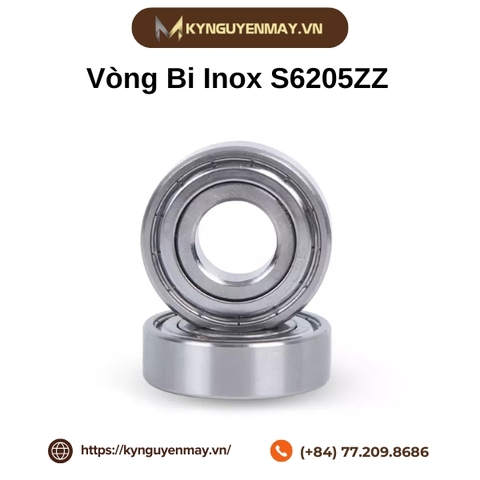

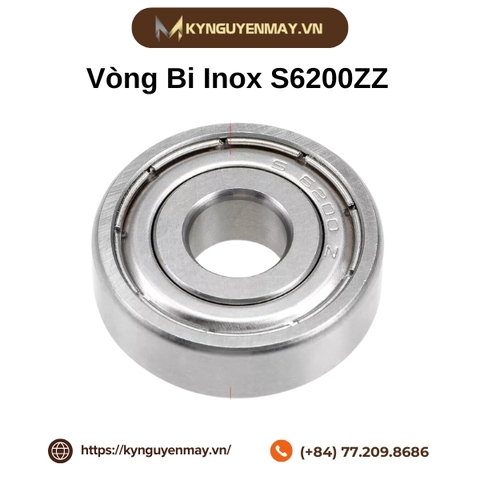

  • Series 6200: Không gian và khả năng chịu tải trung bình;
  • Series 6300: Phù hợp cho các ứng dụng tải trọng nặng hơn.

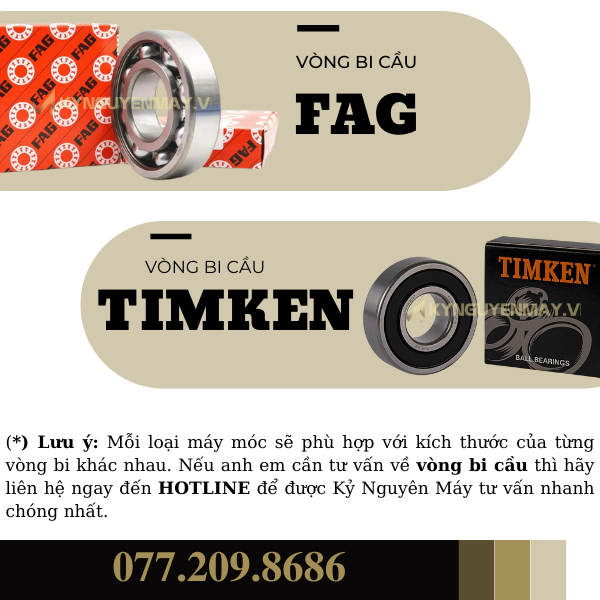

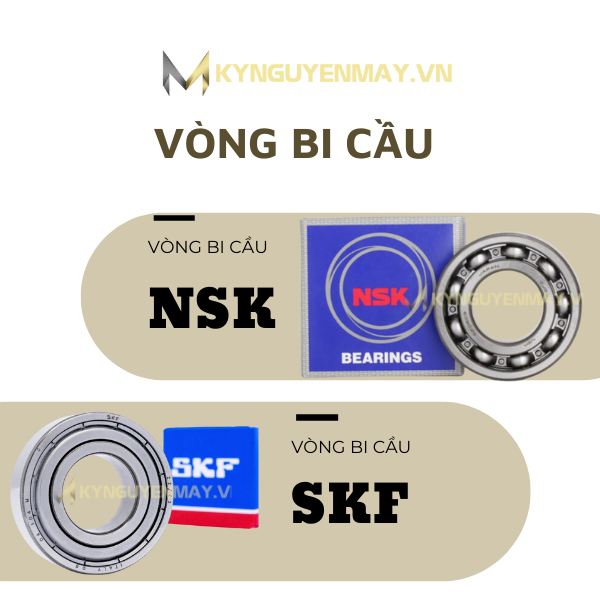

Trên đây là những thông tin về vòng bi cầu mà bạn cần biết. Nếu đang tìm kiếm địa chỉ uy tín để mua vòng bi cầu thì bạn có thể tham khảo Kỷ Nguyên Máy. Chúng tôi sẵn sàng tư vấn và cung cấp đầy đủ ổ bi cầu đến từ các thương hiệu SKF, NSK, KOYO, NTN, NACHI, FAG,...với giá tốt nhất thị trường. Liên hệ ngay 077.209.8686!
