Vòng bi côn (Bạc đạn côn) được ứng dụng vô cùng phổ biến cho các thiết bị máy móc trong ngành cơ khí, vậy bạn đã hiểu về vòng bi côn chưa? Gồm những loại nào? Mua ở đâu uy tín? Đây chắc hẳn là những câu hỏi được rất nhiều người thắc mắc và tự đặt ra. Vậy thì hãy cùng Kỷ Nguyên Máy tìm hiểu về vòng bi côn thông qua bài viết dưới đây nhé!!!

Thế nào là vòng bi côn? Bạc đạn côn?

Vòng bi côn còn được biết đến với các tên gọi khác là bạc đạn côn, ổ đũa côn, ổ bi côn, bạc đạn đũa côn, vòng bi đũa côn, ổ đũa côn đỡ chặn, ổ bi đũa côn,... là dòng bạc đạn được thiết kế để chịu tải hỗn hợp, có khả năng chịu tải cao cũng như hoạt động tốt ở tốc độ cao, đặc biệt thì dòng vòng bi côn thích hợp cho các ứng dụng cho các ngành ô tô và công nghiệp như: Hộp giảm tốc, trục bánh ô tô, trục cán,...

>> Xem thêm: 98+ MẸO PHÂN BIỆT VÒNG BI NHẬT NSK CHẤT LƯỢNG CAO

Bạc đạn côn được cấu tạo từ bộ phận là cụm vòng trong (côn) và vòng ngoài (chén) có thể tách rời ra được. Độ hở trong được sinh ra trong khi lắp ráp bởi vị trí trục của vòng trong tương ứng với vòng ngoài.  bi côn chủ yếu được lắp ráp cùng với một số loại bạc đạn khác. Trong quá trình lắp ráp thì các phần riêng lẻ có thể được đặt khe hở theo yêu cầu của khách hàng.

*Chú ý: Vòng bi côn rất dễ hư hỏng nếu trong trường hợp bị lắp đặt lệch tâm, chính vì vậy mà trong quá trình thay thế và bảo dưỡng, người dùng cần chú ý sử dụng công cụ đo lường để kiểm tra thật kỹ chi tiết này.

Các dòng vòng bi côn

Ổ bi côn 1 dãy

Là dòng sử dụng con lăn quanh các mặt dẫn côn trên cụm vòng trong và vòng ngoài. Loại bạc đạn côn này có khả năng chịu tải trọng và hướng kính, hướng trục rất cao. Do kết cấu của loại vòng bi này mà vòng trong và vòng ngoài có thể lắp riêng biệt.

Ổ đũa côn côn 2 dãy

Vòng bi côn 2 dãy hay còn được gọi là bạc đạn côn ghép. Khi tải trọng hướng kính tác động lên Ổ đũa côn dẫn đến tải trọng dọc trục sẽ phát sinh ra góc côn. Lực dọc trục tạo nên một lực tác động riêng biệt và sẽ tác động lên chén và côn. Do đó mà ổ bi côn 2 dãy thường được lắp ráp một bộ hai chiều hoặc nhiều cái để có thể tăng được hiệu quả khi sử dụng.

Bạc đạn đũa côn 4 dãy

Vòng bi côn 4 dãy có 2 dạng chính là vòng bi bốn dãy đũa côn vòng bi 4 dãy đũa thẳng. Hai loại vòng bi này đều có khả năng chịu lực, chịu tải cao cho phép chúng có tải chịu được tải trọng lớn trong ngành công nghiệp luyện thép. Vòng bi đũa côn này thường được sử dụng trong các nhà máy cán nóng và cán nguội của các nhà máy cán thép. Tuy nhiên khả khả năng chịu tải của vòng bi 4 dãy côn vẫn lớn hơn nhiều so với vòng bi 4 dãy đũa vì vậy mà chúng thường được sử dụng cho việc cán các tấm thép nguội.

Bảng tra kích thước vòng bi côn (bạc đạn côn)

Model NTN SKF NSK FAG NACHI KOYO d (mm) D (mm) B(mm)
30202 ET-30302 30302 HR30302J 30302A E30302J 30302JR 15 47 15.25
30204 ET-30304 30304 HR30304J 30304A E30304J   20 52 16.25
30205 ET-30305 30305 HR30305J 30305A E30305J 30305JR 25 62 18.25
30206 4T-30306 30306 HR30306J 30306A E30306J 30306JR 30 72 20.75
30207 4T-30307 30307 HR30307J 30307A E30307J 30307JR 35 80 22.75
30208 4T-30308 30308 HR30308J 30308A E30308J 30308JR 40 90 25.25
30209 4T-30309 30309 HR30309J 30309A E30309J 30309JR 45 100 27.25
30210 4T-30310 30310 HR30310J 30310A E30310J 30310JR 50 110 29.25
30302 ET-30302 30302 HR30302J 30302A E30302J 30302JR 15 47 15.25
30304 ET-30304 30304 HR30304J 30304A E30304J   20 52 16.25
30305 ET-30305 30305 HR30305J 30305A E30305J 30305JR 25 62 18.25
30306 4T-30306 30306 HR30306J 30306A E30306J 30306JR 30 72 20.75
30307 4T-30307 30307 HR30307J 30307A E30307J 30307JR 35 80 22.75
30308 4T-30308 30308 HR30308J 30308A E30308J 30308JR 70 90 25.25

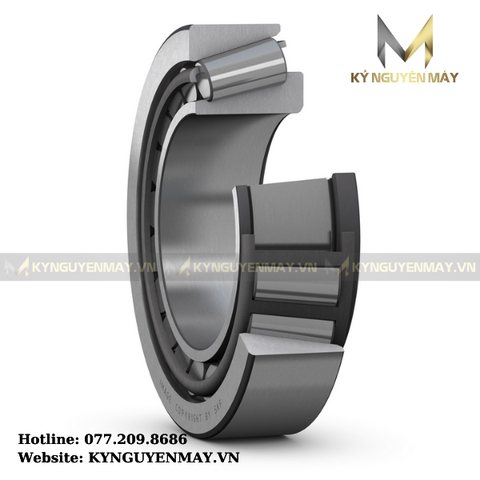

30309 4T-30309 30309 HR30309J 30309A E30309J 30309JR 45 100 27.25
30310 4T-30310 30310 HR30310J 30310A E30310J 30310JR 50 110 29.25
31305 ET-31305D 31305 31305D 31305A E31305DJ 31305DJR 25 62 18.25
31306 ET-31306D 31306 31306D 31306A E31306DJ 31306DJR 30 72 20.75
31307 4T-31307D 31307 HR31307DJ 31307A E31307DJ 31307DJR 35 80 22.75
31308 4T-31308D 31308 HR31308DJ 31308A E31308DJ 31308DJR 40 90 25.25
31309 4T-31309D 31309 HR31309DJ 31309A E31309DJ 31309DJR 45 100 29.25
31310 4T-31310D 31310 HR31310DJ 31310A E31310DJ 31310DJR 50 110 29.25

Địa chỉ cung cấp vòng bi côn uy tín, chất lượng

Thực tế, để có thể lựa chọn cho mình một địa điểm phân phối vòng bi côn uy tín là không đơn giản. Để có thể mua được sản phẩm phù hợp và đáp ứng được nhu cầu của mình thì bạn cần phải xem xét kỹ nhiều yếu tố, góc độ khác nhau như: độ cứng, độ lớn, khả năng chịu tải, chịu nhiệt,... Ngoài ra thì cần tìm hiểu và tham khảo rất nhiều nhà cung cấp khác nhau để đưa ra được quyết định. Trong khi thị trường vòng bi côn đang tràn lan rất nhiều sản phẩm kém chất lượng, thì tại sao lại không chọn Kỷ Nguyên Máy, chúng tôi tự tin là một trong số ít tại thị trường Việt Nam cung cấp vòng bi côn chất lượng và đáng tin cậy nhất.

Trên đây là tất tần tật về vòng bi côn. Và bằng những nỗ lực và sự tận tâm của mình, sau nhiều năm kinh doanh thì Kỷ Nguyên Máy nhận được rất nhiều phản hồi tích cực từ phía các đối tác và khách hàng. Vì vậy bạn đừng lo lắng khi sử dụng dịch vụ của chúng tôi. Nếu bạn còn thắc mắc gì về vòng bi côn thì có thể liên hệ ngay đến Hotline của chúng tôi: 077.209.8686 để được tư vấn nhanh chóng.
