Thrust bearing là gì? Cấu tạo và ứng dụng của vòng chặn ổ bi
Tác giả: Trần Đức Thiện
Ngày đăng: 27/06/2026
Nội dung bài viết
Thrust bearing (vòng bi tỳ/ vòng chặn ổ bi) là loại ổ bi chuyên chịu lực dọc trục (axial load) - tức lực tác động song song với trục quay, không thể thay thế bằng vòng bi cầu thông thường. Khác với ổ bi rãnh sâu chịu lực hướng tâm, vòng chặn ổ bi xử lý lực đẩy và kéo theo chiều dọc trục trong máy nén, hộp số và máy cán thép. Bài viết này giải đáp đầy đủ thrust bearing là gì, phân loại, cấu tạo, cách chọn đúng cho từng thiết bị, hãy kéo xuống để tìm hiểu sâu về linh kiện!

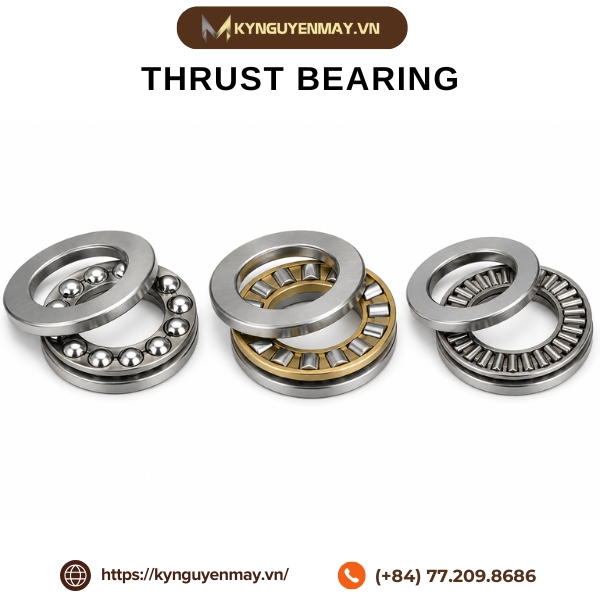

ẢNh thrust bearing là gì? Cấu tạo và ứng dụng của vòng chặn ổ bi
Thrust bearing là gì?
Thrust bearing (tên gọi khác là vòng bi tỳ, vòng bi chặn hoặc vòng chặn ổ bi) là loại vòng bi đặc biệt được thiết kế để chịu tải trọng dọc trục (axial load). Nói một cách dễ hiểu, đây là dòng linh kiện chịu lực ép hoặc đẩy dọc theo phương của trục máy, thay vì chịu lực hướng tâm (radial load) vuông góc với trục như các loại vòng bi thông thường.
Khác với vòng bi cầu rãnh sâu chỉ chịu lực ngang, vòng chặn ổ bi sinh ra là để xử lý các ứng dụng chuyển động xoay nhưng lại bị một lực đè nặng nề theo chiều dọc. Nếu không có thrust bearing, trục máy sẽ nhanh chóng bị mài mòn, lệch tâm và phá hủy toàn bộ hệ thống cơ khí.
Ảnh thrust bearing
Cấu tạo của thrust bearing (vòng chặn ổ bi)
Để đảm nhận được nhiệm vụ chịu lực dọc trục ưu việt, cấu tạo của thrust bearing có sự khác biệt rõ rệt so với các dòng bạc đạn khác. Một bộ vòng chặn ổ bi tiêu chuẩn thường bao gồm 3 thành phần chính tách rời:
- Vòng đệm (Washers/ Rings): Thường gồm 2 vòng đệm bằng thép chịu lực. Một vòng được lắp chặt với trục (vòng định vị trục) và một vòng lắp cố định với vỏ máy (vòng định vị vỏ). Trên bề mặt các vòng này có xẻ rãnh chạy để làm đường dẫn hướng cho các viên bi.
- Hạt bi/Con lăn (Rolling Elements): Phần tử lăn này có thể là các viên bi tròn (ball) hoặc con lăn hình trụ/hình côn (roller). Đây là bộ phận trực tiếp chịu tải và phân tán lực tỳ, giúp trục xoay mượt mà.
- Vòng cách/ Lồng định vị (Cage): Giúp giữ cố định khoảng cách giữa các hạt bi hoặc con lăn, ngăn chúng va chạm vào nhau khi quay với tốc độ cao, đảm bảo lực tỳ luôn được phân bổ đều.

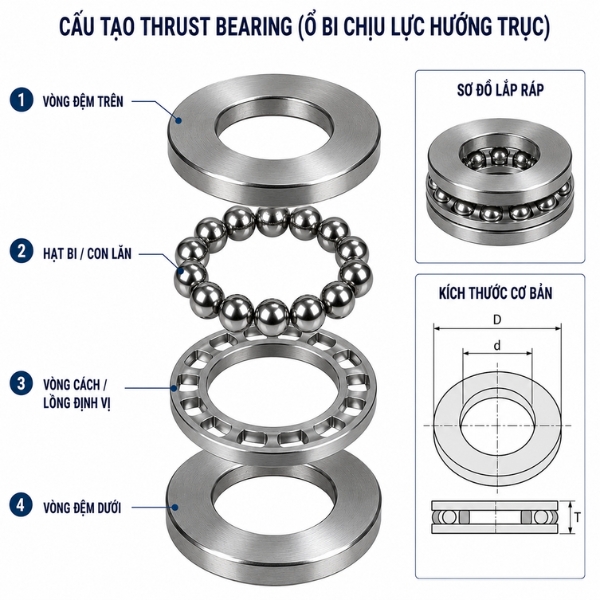

Ảnh cấu tạo của thrust bearing
Phân loại thrust bearing: 3 loại và tiêu chí chọn
Có 3 loại thrust bearing phổ biến trên thị trường công nghiệp Việt Nam hiện nay:
|
Loại
|
Tên tiếng Anh
|
Đặc điểm chính
|
Ứng dụng phù hợp
|
|
Vòng bi tỳ bi
|
Thrust ball bearing
|
Tải nhẹ-trung, tốc độ thấp-trung, vận hành êm
|
Hộp số, thiết bị đo lường, máy công cụ
|
|
Vòng bi tỳ đũa trụ
|
Cylindrical thrust roller bearing
|
Tải trọng lớn, độ cứng vững cao
|
Máy cán thép, máy ép nhựa, cần trục
|
|
Vòng bi tỳ kim
|
Thrust needle roller bearing
|
Tiết kiệm không gian, trọng lượng nhẹ
|
Bộ truyền động nhỏ gọn, hộp số ô tô
|
Ngoài ra: Thrust tapered roller bearing (vòng bi tỳ côn) chịu được đồng thời lực dọc trục và hướng tâm - thường dùng trong trục bánh xe tải lớn và máy khai thác.
Ứng dụng của thrust bearing trong công nghiệp
Vòng chặn ổ bi xuất hiện trong 5 nhóm ứng dụng chính:
- Máy nén khí và máy bơm: Trục rotor máy nén chịu lực đẩy lớn theo hướng dọc trục do áp suất khí nén tạo ra. Thrust bearing lắp tại đầu trục hấp thụ lực này, giúp trục quay ổn định mà không bị đẩy lệch.
- Động cơ điện công suất lớn: Rotor motor dọc trục (vertical motor) bị trọng lực kéo xuống liên tục. Thrust bearing đỡ toàn bộ trọng lượng rotor - không có vòng bi này, trục sẽ tỳ vào stator và gây phá hủy motor.
- Hộp số và trục truyền động ô tô: Bánh răng xoắn (helical gear) và bánh răng côn sinh ra lực dọc trục lớn khi ăn khớp. Thrust bearing bố trí cạnh các cụm bánh răng để hấp thụ lực này, đảm bảo độ chính xác ăn khớp và tuổi thọ hộp số.
- Máy cán thép và máy ép nhựa: Lực ép của máy cán tác động trực tiếp lên trục cán theo hướng dọc trục. Thrust roller bearing (vòng bi tỳ đũa) là lựa chọn tiêu chuẩn ở đây vì khả năng chịu tải tĩnh (C0) cao gấp 2-3 lần thrust ball bearing cùng kích thước.
- Cần trục, thang máy và thiết bị nâng hạ: Hook (móc cẩu) quay tự do nhờ thrust bearing lắp tại chốt xoay - chịu toàn bộ tải trọng vật nâng theo hướng dọc trục móc.
Mã vòng bi tỳ phổ biến: Series 511XX và 512XX
Nếu bạn đang tìm kiếm mã sản phẩm để thay thế hoặc thiết kế máy, dưới đây là bảng tổng hợp các mã vòng chặn ổ bi (hệ mét) phổ biến nhất trên thị trường hiện nay:
| Mã vòng bi 1 hướng | Kích thước (d x D x B) | Mã vòng bi 2 hướng | Kích thước (d x D x B) |
| 51100 | 10 x 24 x 9 mm | 52202 | 15 x 32 x 22 mm |
| 51102 | 15 x 28 x 9 mm | 52204 | 20 x 40 x 26 mm |
| 51104 | 20 x 35 x 10 mm | 52205 | 25 x 47 x 28 mm |
| 51200 | 10 x 26 x 11 mm | 52305 | 25 x 52 x 34 mm |
| 51202 | 15 x 32 x 12 mm | 52306 | 30 x 60 x 38 mm |
| 51204 | 20 x 40 x 14 mm | 52406 | 30 x 70 x 52 mm |
| 51305 | 25 x 52 x 18 mm | 52408 | 40 x 90 x 65 mm |
(Lưu ý: Kích thước hiển thị theo chuẩn: d - đường kính trong, D - đường kính ngoài, B - độ dày tổng thể).

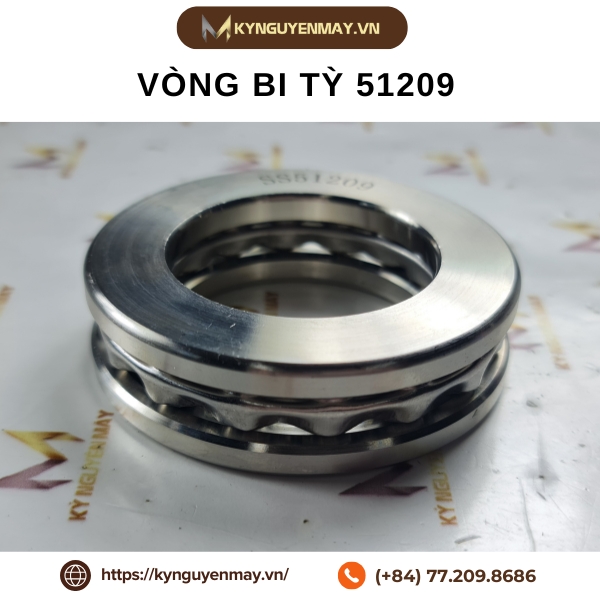

Ảnh vòng bi tỳ 51209
Hướng dẫn cách chọn và bảo dưỡng vòng chặn ổ bi chuẩn kỹ thuật
Để nâng cao tuổi thọ máy móc và tối ưu chi phí vận hành, việc lựa chọn cũng như bảo dưỡng thrust bearing cần tuân thủ các nguyên tắc sau:
-
Tính toán tải trọng: Đo lường chính xác lực dọc trục tác động. Tải nhẹ - vừa chọn vòng bi cầu chặn; tải nặng/va đập mạnh chọn vòng bi đũa chặn.
-
Tốc độ quay (RPM): Xem xét giới hạn tốc độ của thiết bị. Tốc độ quá cao đòi hỏi loại vòng bi tỳ có chất liệu vòng cách đặc biệt và hệ thống bôi trơn liên tục.
-
Thương hiệu uy tín: Nên ưu tiên các thương hiệu có tiếng toàn cầu như KOYO (JTEKT), SKF, NSK, NTN, Timken... để đảm bảo độ chính xác cơ khí cao nhất, tránh mua phải hàng giả gây mất an toàn.
Hiểu rõ thrust bearing là gì cũng như cấu trúc đặc thù của vòng chặn ổ bi giúp các kỹ sư và chủ doanh nghiệp chủ động hơn trong việc vận hành, bảo trì máy móc. Việc đầu tư đúng chủng loại và đúng chất lượng vòng bi tỳ ngay từ đầu chính là giải pháp tiết kiệm chi phí sửa chữa tối ưu nhất cho doanh nghiệp của bạn. Nếu bạn đang cần tư vấn kỹ thuật chuyên sâu hoặc tìm kiếm nguồn cung cấp các mã vòng bi phù hợp, hãy liên hệ ngay Kỷ Nguyên Máy qua hotline: 077.209.8686 để được hỗ trợ tốt nhất!
