Ổ bi đỡ chặn là gì? Khái niệm, phân loại, công dụng ổ bi đỡ chặn

Ổ bi đỡ chặn là gì? Công dụng ổ bi đỡ chặn là gì? Đây chắc hẳn là câu hỏi đang được rất nhiều bạn quan tâm đặc biệt là những người chuyên về lĩnh vực cơ khí.Ổ bi đỡ chặn là một loại vòng bi (bạc đạn) quan trọng trong cơ khí, được thiết kế chuyên biệt để chịu đồng thời tải hướng tâm và tải dọc trục. Với vai trò định vị trục chính xác và chịu lực cao, loại ổ bi này ngày càng phổ biến trong các ứng dụng công nghiệp như máy CNC, thiết bị sản xuất tự động hóa mà bạn thường làm việc. Vậy thì hãy cùng Kỷ Nguyên Máy tìm hiểu thông qua bài viết dưới đây để hiểu rõ hơn về công dụng ổ bi đỡ chặn nhé!

Ảnh Ổ bi đỡ chặn là gì? Khái niệm, phân loại, công dụng ổ bi đỡ chặn

Ổ bi đỡ chặn là gì?

Ổ bi đỡ chặn còn được biết là vòng bi đỡ chặn, bạc đạn đỡ chặn, ổ lăn đỡ chặn là loại được thiết kế với rãnh lăn của vòng trong và vòng ngoài. Tên tiếng anh của sản phẩm này là Angular contact ball bearings.

Công dụng ổ bi đỡ chặn dùng để chỉ mọi loại vòng bi có tác dụng dùng để đỡ, chặn.

• Loại này có rãnh lăn trên vòng trong và vòng ngoài cho phép dịch chuyển tương đối theo phương dọc trục, thường gồm một hoặc hai dãy bi với góc tiếp xúc (thường 40°).
• Không thể tháo rời và có thể có nắp chắn bụi (ZZ/ 2RS).
• Chịu tải dọc trục theo một hoặc hai hướng, kết hợp tải hướng kính.
• Độ cứng cao, chịu moment uốn tốt, tốc độ quay cao (lên đến 150°C).
• Phân loại: Một dãy (chịu một hướng), hai dãy (hai hướng, tiết kiệm không gian).

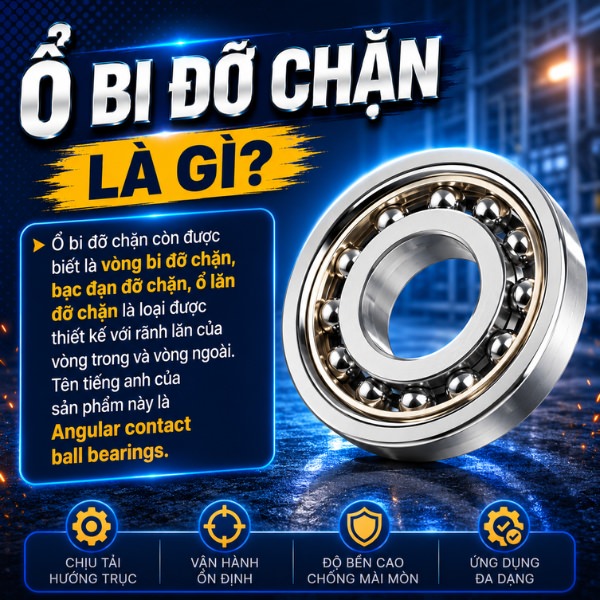

Ổ bi đỡ chặn còn được biết là vòng bi đỡ chặn, bạc đạn đỡ chặn

Phân loại ổ bi đỡ chặn

1. Ổ bi đỡ chặn 1 dãy

Ổ bi đỡ chặn 1 dãy (hay ổ bi đỡ 1 dãy, ổ bi đỡ một dãy) có khả năng chịu thêm được tải dọc trục chỉ theo một hướng và được lắp đặt điều chỉnh với một ổ bi thứ 2. Loại ổ bi đỡ chặn 1 dãy tiếp xúc góc 4 điểm có khả năng chịu được lực dọc trục ở các trục tải nặng và có tính ứng dụng cao: Vòng bi đỡ có thiết kế cơ bản tức là không thể lắp cặp được và nó được dùng cho cách bố trí ổ lăn đơn; ngoài ra, ổ bi đỡ chặn còn phổ biến để lắp theo bộ bất kì.

Ổ bi đỡ chặn 1 dãy có ký hiệu như: QJxxx hay QJxxxx, QJFxxx hay QJFxxxx.

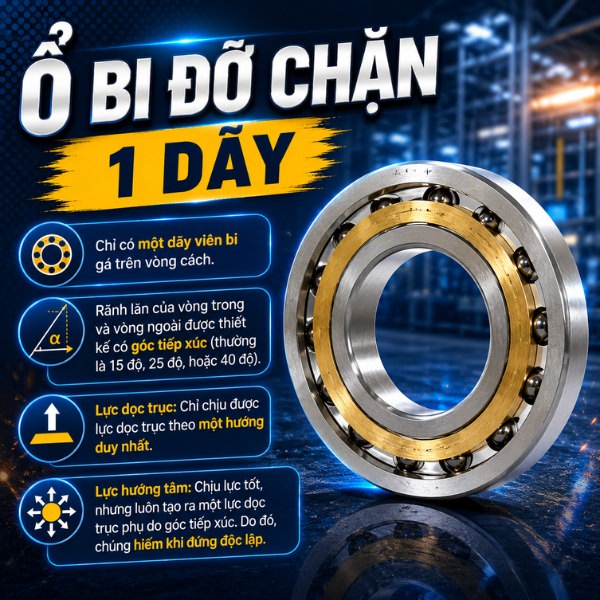

Sản phẩm vòng bi đỡ chặn 1 dãy

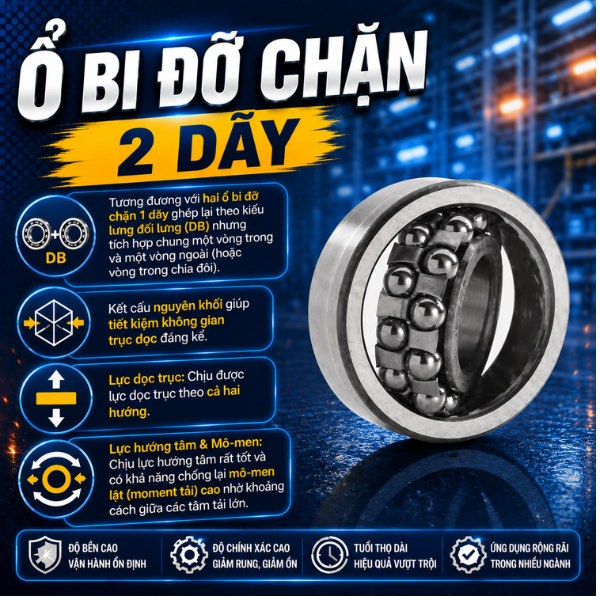

2. Ổ bi đỡ chặn 2 dãy

Ổ bi đỡ chặn 2 dãy được ứng dụng trong cơ cấu đòi hỏi độ cứng vững cao, khả năng chịu mô men uống, có thiết kế tương đương với 2 bạc đạn tốc độ cao 1 dãy ghép lại. So với ổ bi đỡ chặn 1 dãy, loại này có bề dày nhỏ hơn, khả năng chịu tải trọng dọc trục lẫn tải hướng kính theo cả hai chiều. Đối với ổ bi đỡ chặn 2 dãy bao gồm:

• Kiểu thông thường (a).
• Kiểu có thêm nắp che chắn (b).
• Kiểu có vòng trong hai nửa (c).

3. Ổ lăn đỡ chặn tiếp xúc bốn điểm

Đây là loại vòng bi đỡ chặn ít chiếm được không gian dọc trục hơn so với vòng bi đỡ chặn 2 dãy, có thiết kế rãnh lăn chịu tải dọc trục theo cả hai hướng và có khả năng chịu lực dọc trục. Ngoài ra, ổ lăn đỡ chặn tiếp xúc bốn điểm cũng có khả năng chịu một phần nhỏ tải trọng theo phương hướng kính. Và đây cũng là loại vòng bi, bạc đạn chiếm ít không gian nhất.

Ổ bi tiếp xúc bốn điểm được sản xuất theo tiêu chuẩn quốc tế: QJ2, QJ3. Và chúng được sử dụng với thiết kế cơ bản và với rãnh định vị.

Ổ bi đỡ chặn tiếp xúc 1 điểm

4. Con lăn cam hai dãy

Con lăn cam hai dãy này được bôi trơn sẵn và dễ lắp. Loại vòng bi này được thiết kế dựa trên thiết kế của ổ bi tiếp xúc góc hai dãy với góc tiếp xúc 25 độ. Công dụng ổ bi đỡ chặn này được ứng dụng trong các hệ cam dẫn động và các hệ băng chuyền,… Loại này có hai dạng thiết kế của con lăn cam hai dãy:

• Bề mặt lăn dạng cầu, ký hiệu 3058(00)C-2Z
• Bề mặt lăn dạng trụ, ký hiệu 3057(00)-2Z

Phân biệt ổ đỡ và ổ đỡ chặn

Ổ đỡ (radial bearing) và ổ đỡ chặn (angular contact bearing) khác nhau cơ bản ở hướng tải trọng chịu lực: ổ đỡ chủ yếu chịu tải hướng tâm, trong khi ổ đỡ chặn chịu đồng thời tải hướng tâm và tải dọc trục. Ổ đỡ chặn thường dùng cho tốc độ cao và yêu cầu độ cứng vững cao hơn. Dưới đây là bảng so sánh chi tiết về phân biệt các đặc điểm ổ đỡ và ổ đỡ chặn.

Công dụng ổ bi đỡ chặn trong cách ngành công nghiệp

1. Tại sao vòng bi cầu đỡ chặn là thành phần quan trọng trong máy móc công nghiệp

• Ổ bi đỡ chặn đóng vai trò quan trọng trong việc hỗ trợ trục quay và giảm ma sát trong các máy móc công nghiệp.
• Đảm bảo sự ổn định và trơn tru của các bộ phận chuyển động, từ đó tăng hiệu suất và tuổi thọ của máy móc.

Ổ bi đỡ chặn đóng vai trò quan trọng trong việc hỗ trợ trục quay và giảm ma sát trong các máy móc công nghiệp

2. Cách ổ bi đỡ chặn giúp giảm ma sát và gia tăng tuổi thọ máy móc

• Vòng bi tốc độ cao sử dụng bề mặt lăn cầu và vòng đệm để giảm ma sát trong quá trình hoạt động.
• Điều này giúp giảm thiểu tổn thất năng lượng và hạn chế việc mài mòn, từ đó gia tăng tuổi thọ và hiệu suất hoạt động của máy móc.

3. Ứng dụng của ổ bi đỡ chặn trong các ngành công nghiệp khác nhau

Vòng bi tốc độ cao có tính ứng dụng rộng rãi và phổ biến. Công dụng chính của ổ bi cầu đỡ chặn là đỡ chặn đáp ứng nhu cầu chuyển động và hỗ trợ trục quay của các máy móc và thiết bị trong các lĩnh vực dưới đây:

• Công nghiệp xi măng;
• Công nghiệp ô tô, hàng không vũ trụ
• Các ngành công nghiệp cơ khí, luyện kim;
• Xe máy;
• May mặc,...

Nhà cung cấp ổ bi đỡ chặn chất lượng - uy tín tại Kỷ Nguyên Máy

• Tìm kiếm nhà cung cấp uy tín - đáng tin cậy: Các công ty cung cấp vòng bi đỡ chặn uy tín thường có trang web chính thức cung cấp thông tin sản phẩm và dịch vụ của họ. Kỷ Nguyên Máy - với hơn 5 năm kinh nghiệp buôn bán các sản phẩm vòng bi - bạc đạn. Chúng tôi tự tin mang đến quý khách hàng những sản phẩm hàng đầu.
• Đánh giá chất lượng và hiệu suất của vòng bi đỡ: Nên tham khảo ý kiến và đánh giá của các khách hàng đã sử dụng vòng bi cầu đỡ chặn từ nguồn cung ứng được xem xét. Tại Kỷ Nguyên Máy, quý khách có thể tham khảo ý kiến của các khách hàng đã từng sử dụng sản phẩm qua:
  • https://shopee.vn/kynguyenmay.vn
  • https://www.lazada.vn/shop/kynguyenmay/
• Chính sách bảo hành và dịch vụ hậu mãi: Với triết lý kinh doanh luôn tận tâm trong từng dịch vụ. Cùng với chất lượng sản phẩm thì các chính sách bảo hành và dịch vụ hậu mãi cũng được Kỷ Nguyên Máy thông tin chi tiết đến khách hàng trong lúc tư vấn.

Mã vòng bi tốc độ cao vô cùng đa dạng và có tính ứng dụng cao, phổ biến trong ngành công nghiệp hiện nay, và hy vọng thông qua bài viết trên bạn có thể hiểu hơn và bổ sung cho mình thêm kiến thức mới về công dụng ổ bi đỡ chặn. Và nếu bạn đang có nhu cầu tìm kiếm nơi mua ổ bi đỡ chặn uy tín thì có thể tham khảo Kỷ Nguyên Máy, tại đây chúng tôi chuyên cung cấp đầy đủ các loại vòng bi, bạc đạn chất lượng hàng đầu hiện nay. Và bạn có thể liên hệ với chúng tôi thông qua Hotline: 077.209.8686 để được tư vấn và nhận nhiều ưu đãi hấp dẫn nhé!
