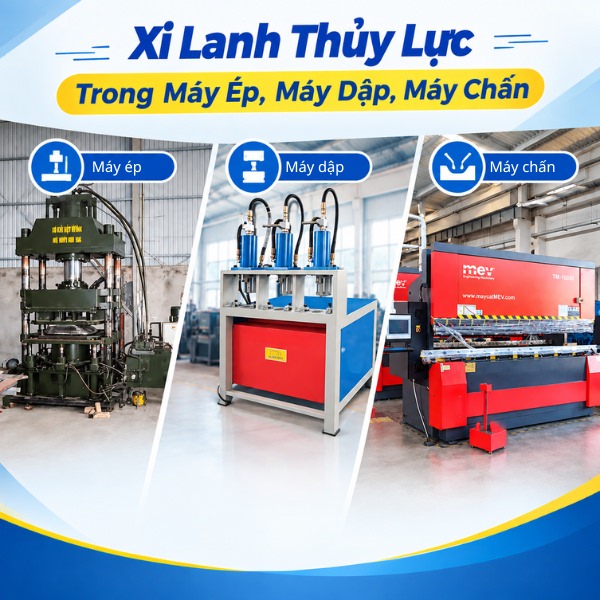

Xi lanh thủy lực trong máy ép, máy dập, máy chấn

• Áp suất dầu tác động lên piston tạo ra lực tuyến tính lớn.
• Có thể đáp ứng các thao tác ép, nén, dập hoặc tạo hình kim loại cần lực cao.
• Lực đầu ra có thể điều chỉnh thông qua áp suất và kích thước piston.
• Phù hợp với những máy phải làm việc với phôi có độ cứng và khả năng chống biến dạng cao.

• Xi lanh có thể thực hiện chuyển động tịnh tiến theo hành trình được thiết kế.
• Tốc độ chuyển động có thể điều chỉnh thông qua lưu lượng dầu.
• Có thể kiểm soát tương đối tốt quá trình tiến, lùi và giữ vị trí của cơ cấu.
• Dễ kết hợp với van thủy lực, cảm biến và hệ thống đ

• Có khả năng tạo lực lớn liên tục trong điều kiện làm việc phù hợp.
• Kết cấu xi lanh có thể được lựa chọn theo tải trọng và áp suất của từng máy.
• Phù hợp với máy ép công nghiệp, máy dập kim loại và máy chấn tôn có yêu cầu lực cao.
• Khi được lựa chọn và bảo dưỡng đúng cách, xi lanh có thể đáp ứng tần suất hoạt động lớn.

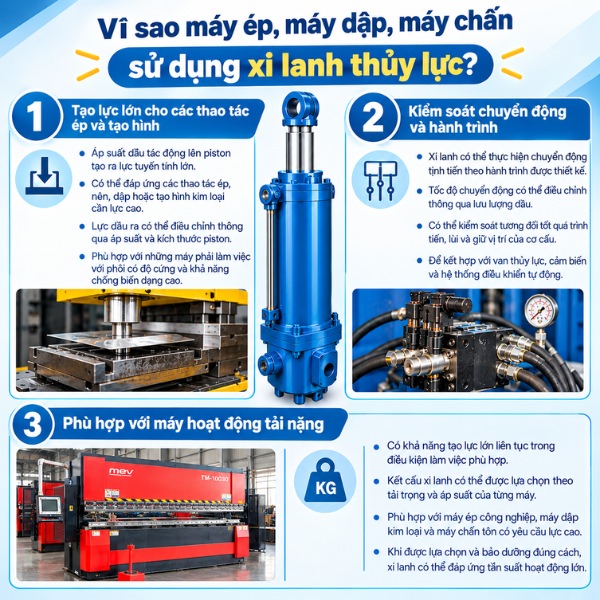

Ảnh vì sao máy ép, máy dập, máy chấn sử dụng xi lanh thủy lực?

• Bơm thủy lực đưa dầu có áp suất vào khoang xi lanh.
• Áp suất dầu tác động lên diện tích piston và tạo ra lực đẩy.
• Cần piston truyền lực đến bàn ép hoặc cơ cấu ép.
• Khi đổi hướng dòng dầu, piston có thể chuyển động ngược lại.
• Lực ép phụ thuộc chủ yếu vào áp suất làm việc và diện tích tác dụng của piston.
• Việc điều chỉnh lưu lượng giúp kiểm soát tốc độ di chuyển của piston.

• Máy ép thủy lực tạo hình kim loại.
• Máy ép chấn, ép định hình các chi tiết cơ khí.
• Máy ép khuôn và ép vật liệu.
• Máy ép dùng trong lắp ráp, tháo lắp hoặc ép bạc, ép vòng bi.
• Cơ cấu kẹp và giữ phôi trước hoặc trong quá trình ép.
• Cơ cấu nâng hạ bàn máy hoặc khuôn ép.

• Lực ép: Phải đáp ứng hoặc cao hơn lực yêu cầu thực tế của máy.
• Hành trình: Phù hợp với khoảng dịch chuyển của bàn ép.
• Áp suất: Nằm trong giới hạn làm việc cho phép của xi lanh.
• Đường kính piston: Ảnh hưởng trực tiếp đến khả năng tạo lực.
• Đường kính cần piston: Cần đủ khả năng chịu tải và chống cong trong quá trình làm việc.
• Kết cấu lắp đặt: Phù hợp với vị trí và phương thức liên kết trên máy.
• Phớt làm kín: Cần có khả năng chịu áp suất, nhiệt độ và loại dầu sử dụng.

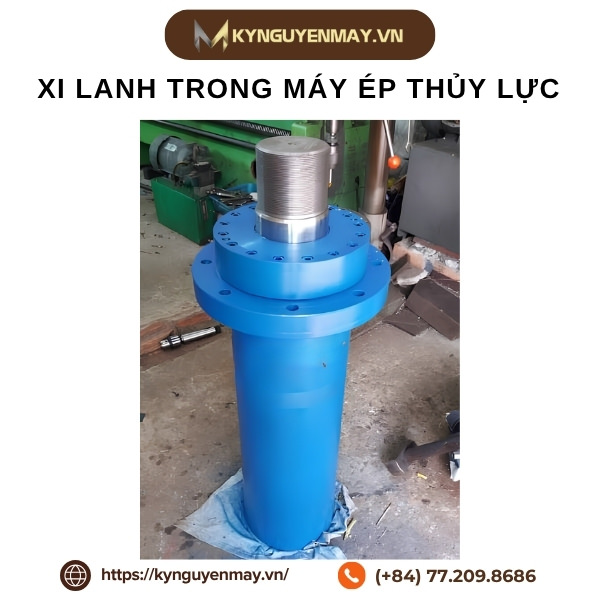

Ảnh ứng dụng xi lanh thủy lực trong máy ép

• Tạo lực tác động để khuôn tiếp xúc và biến dạng phôi.
• Điều khiển chuyển động lên xuống của cơ cấu dập.
• Giữ hoặc kẹp phôi trong quá trình gia công.
• Thực hiện thao tác đẩy sản phẩm sau khi dập.
• Hỗ trợ điều chỉnh vị trí của một số cơ cấu trong máy.
• Giúp quá trình dập diễn ra ổn định khi lực và hành trình được kiểm soát phù hợp.

• Cơ cấu dập chính: Tạo lực tác động trực tiếp lên khuôn.
• Cơ cấu giữ phôi: Duy trì vị trí của vật liệu trong quá trình dập.
• Cơ cấu đẩy phôi: Hỗ trợ lấy sản phẩm sau khi hoàn thành chu trình.
• Cơ cấu điều chỉnh khuôn: Thực hiện dịch chuyển hoặc định vị một bộ phận.
• Cơ cấu nâng hạ: Hỗ trợ các bộ phận có khối lượng lớn.

• Tạo lực lớn và phù hợp với các ứng dụng dập công nghiệp.
• Có thể điều chỉnh tốc độ chuyển động.
• Hỗ trợ kiểm soát hành trình của cơ cấu dập.
• Dễ tích hợp với hệ thống van và điều khiển tự động.
• Có thể thiết kế theo nhiều kích thước và lực làm việc khác nhau.
• Phù hợp với các dây chuyền cần hoạt động liên tục và tải trọng cao.

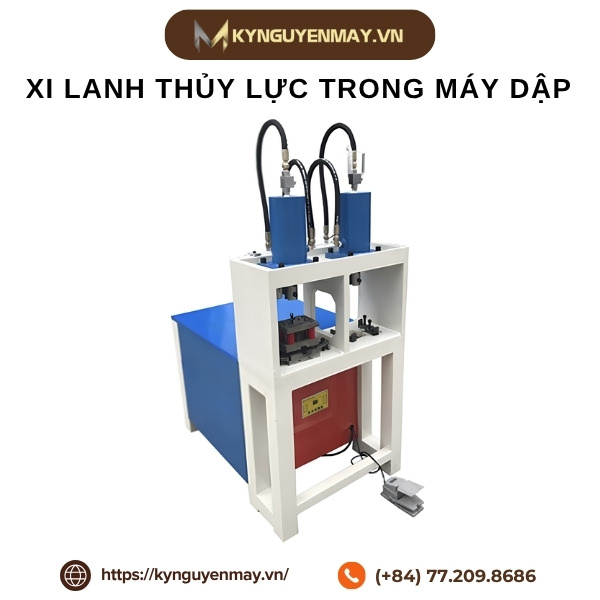

Ảnh ứng dụng xi lanh thủy lực trong máy dập

• Hệ thống thủy lực cung cấp dầu áp suất cao cho xi lanh.
• Piston di chuyển và tạo lực tác động lên cơ cấu chấn.
• Cơ cấu truyền động đưa chày hoặc dầm chấn xuống phôi.
• Lực chấn làm tấm kim loại biến dạng theo hình dạng của khuôn.
• Sau khi hoàn thành, xi lanh chuyển động ngược để đưa cơ cấu chấn về vị trí ban đầu.
• Tốc độ và hành trình có thể được kiểm soát để đáp ứng yêu cầu gia công.

• Hai bên dầm chấn để tạo chuyển động đồng bộ.
• Cơ cấu chày chấn.
• Cơ cấu kẹp hoặc giữ phôi.
• Hệ thống điều chỉnh vị trí của một số bộ phận.
• Cơ cấu nâng, hạ hoặc hồi vị tùy theo thiết kế máy.

• Xác định chính xác lực chấn cần thiết.
• Chọn hành trình đáp ứng chiều sâu chấn.
• Đảm bảo xi lanh chịu được áp suất làm việc thực tế.
• Kiểm tra khả năng chịu tải của cần piston.
• Đảm bảo hai xi lanh hoặc nhiều xi lanh có thể phối hợp chuyển động đồng bộ nếu hệ thống sử dụng nhiều cơ cấu.
• Kiểm tra phương thức lắp đặt và kích thước không gian trên máy.
• Ưu tiên loại xi lanh có độ ổn định cao khi làm việc với tần suất lớn.

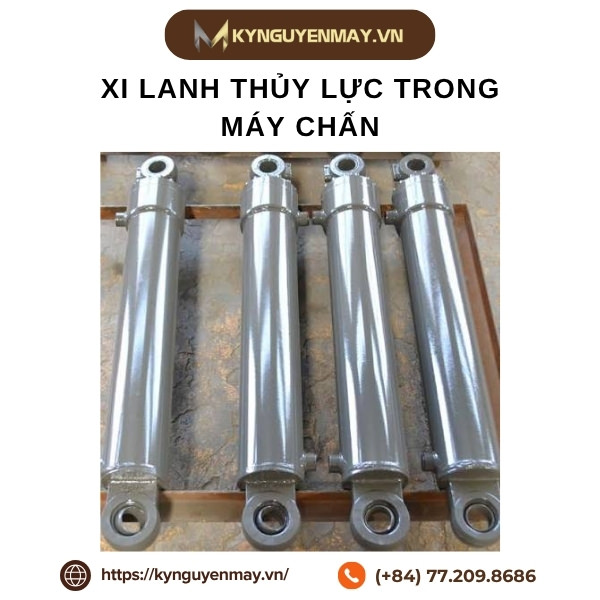

Ảnh ứng dụng xi lanh thủy lực trong máy chấn

• Xác định lực ép, dập hoặc chấn lớn nhất trong một chu kỳ.
• Tính đến tải trọng thực tế và các lực cản trong cơ cấu.
• Không nên chọn xi lanh có lực định mức vừa sát với tải yêu cầu.
• Nên có mức dự phòng phù hợp để hạn chế tình trạng xi lanh thường xuyên hoạt động ở giới hạn tải.

• Đo khoảng dịch chuyển cần thiết của cơ cấu.
• Chọn hành trình đáp ứng đầy đủ chu trình làm việc.
• Không để piston thường xuyên làm việc ở cuối hành trình nếu thiết kế không cho phép.
• Kiểm tra không gian lắp đặt để đảm bảo xi lanh có thể thực hiện toàn bộ hành trình.

• Xác định áp suất thực tế của hệ thống thủy lực.
• So sánh với áp suất làm việc cho phép của xi lanh.
• Không vận hành vượt quá giới hạn áp suất của thiết bị.
• Kiểm tra cả áp suất cực đại có thể xuất hiện trong quá trình máy hoạt động.

• Đường kính piston lớn hơn thường cho khả năng tạo lực lớn hơn ở cùng mức áp suất.
• Đường kính cần piston cần phù hợp với tải trọng và điều kiện chịu lực.
• Với tải lớn hoặc hành trình dài, cần chú ý nguy cơ cong cần piston.
• Kích thước xi lanh phải đồng thời phù hợp với không gian lắp đặt của máy.

• Xác định tốc độ tiến và lùi cần thiết.
• Kiểm tra khả năng đáp ứng lưu lượng của hệ thống thủy lực.
• Với máy hoạt động liên tục, cần xem xét nhiệt độ dầu và khả năng tản nhiệt.
• Kiểm tra tần suất chu kỳ để lựa chọn loại xi lanh có độ bền phù hợp.
• Đảm bảo tốc độ không vượt quá giới hạn cho phép của xi lanh và phớt.

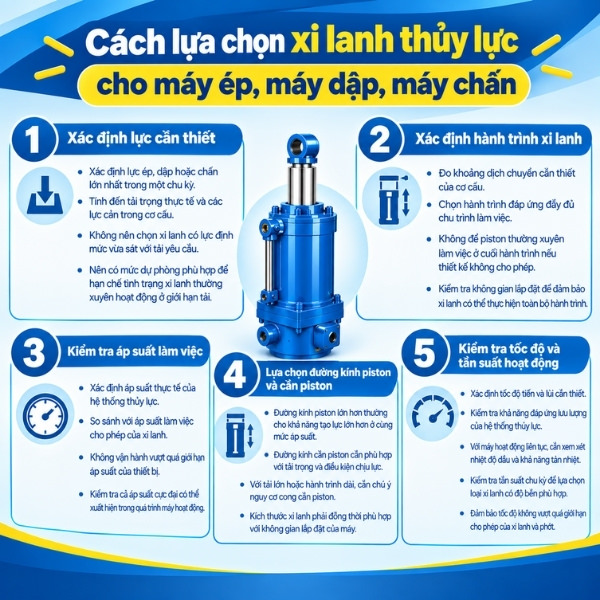

Ảnh cách lựa chọn xi lanh thủy lực cho máy ép, máy dập, máy chấn
