Xi lanh trong máy CNC: Kẹp phôi và đồ gá tự động

Trong quá trình gia công CNC, khả năng cố định phôi chắc chắn và ổn định có ảnh hưởng trực tiếp đến độ chính xác, năng suất cũng như tính đồng nhất của sản phẩm. Thay vì kẹp phôi thủ công với thời gian gá đặt lâu và lực kẹp khó duy trì đồng đều, nhiều hệ thống hiện nay sử dụng xi lanh thủy lực để điều khiển mâm cặp và đồ gá tự động. Xi lanh trong máy CNC ứng dụng kẹp phôi và đồ gá tự động là giải pháp đáng chú ý nhờ khả năng tạo lực lớn, thao tác nhanh và dễ kết hợp với van, cảm biến cùng bộ điều khiển. Nếu bạn đang tìm hiểu cách xi lanh được ứng dụng trong hệ thống kẹp phôi CNC, hãy cùng Kỷ Nguyên Máy tìm hiểu chi tiết trong nội dung dưới đây!

Ảnh xi lanh trong máy CNC: Kẹp phôi và đồ gá tự động

Xi lanh thủy lực được sử dụng như thế nào trong máy CNC?

Trong hệ thống kẹp phôi CNC, xi lanh thủy lực thường được bố trí tại vị trí liên kết với mâm cặp, đồ gá hoặc cơ cấu kẹp. Khi nhận dầu thủy lực từ hệ thống điều khiển, xi lanh chuyển đổi áp suất chất lỏng thành lực tác động lên piston và cần xi lanh, tạo ra chuyển động cần thiết để kẹp hoặc nhả phôi.

Một hệ thống kẹp phôi CNC cơ bản thường bao gồm:

• Xi lanh thủy lực: Tạo lực và hành trình để thực hiện thao tác kẹp, nhả, đẩy hoặc ép.
• Đồ gá/ mâm cặp: Tiếp nhận lực từ xi lanh và truyền lực đến phôi.
• Van thủy lực: Điều khiển hướng và lưu lượng dầu cấp vào xi lanh.
• Bơm và nguồn thủy lực: Cung cấp dầu ở áp suất phù hợp cho hệ thống.
• Cảm biến: Xác nhận vị trí piston, trạng thái kẹp hoặc điều kiện áp suất.
• Bộ điều khiển: Phối hợp hoạt động của hệ thống kẹp với chu trình máy CNC.

Tùy theo kết cấu của máy, xi lanh có thể thực hiện nhiều chuyển động khác nhau như kẹp, nhả, đẩy, ép và định vị phôi. Việc lựa chọn loại xi lanh, đường kính piston, hành trình và áp suất làm việc cần dựa trên lực kẹp cũng như kết cấu thực tế của đồ gá.

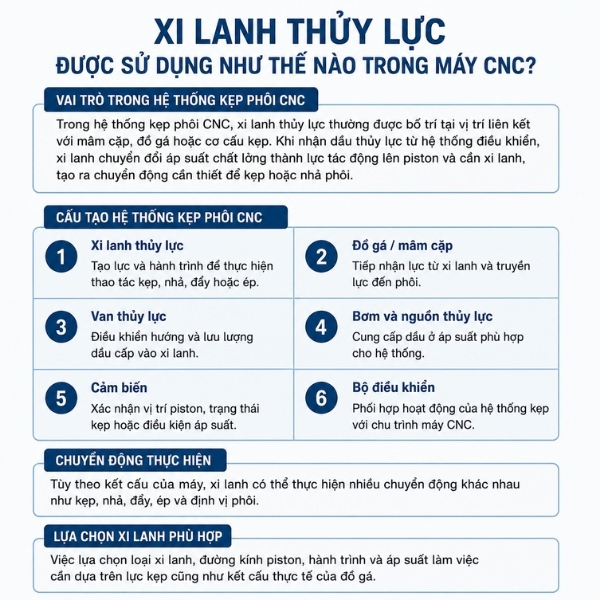

Ảnh xi lanh thủy lực được sử dụng như thế nào trong máy CNC?

Ứng dụng xi lanh thủy lực trong kẹp phôi CNC

Kẹp phôi trên mâm cặp thủy lực

• Điều khiển mâm cặp: Xi lanh thủy lực tác động lên cơ cấu truyền động để đóng/mở các chấu kẹp.
• Tạo lực kẹp: Piston di chuyển dưới áp suất dầu, truyền lực đến chấu kẹp để giữ chặt phôi.
• Ổn định khi gia công: Duy trì lực kẹp ổn định, hạn chế phôi dịch chuyển do lực cắt, mô-men xoắn và rung động.
• Tự động hóa: Van thủy lực điều khiển quá trình kẹp và nhả theo chu trình CNC.
• Tháo phôi nhanh: Sau khi gia công, xi lanh thu về giúp mở chấu kẹp, thuận tiện cho robot hoặc người vận hành lấy phôi.

Kẹp phôi bằng đồ gá thủy lực

• Tích hợp vào đồ gá: Xi lanh thủy lực tác động lên tay kẹp, đòn kẹp hoặc cơ cấu ép để cố định phôi CNC.
• Linh hoạt số lượng: Có thể dùng một hoặc nhiều xi lanh tùy kích thước, hình dạng và số điểm cần kẹp của phôi.
• Phân bổ lực kẹp: Nhiều xi lanh giúp tạo lực tại các vị trí khác nhau, tăng độ ổn định cho phôi.
• Phù hợp gia công hàng loạt: Tự động hóa thao tác kẹp và nhả khi sản xuất liên tục.
• Rút ngắn thời gian gá đặt: Giảm thao tác thủ công và hạn chế sự chênh lệch lực kẹp giữa các chu kỳ.

Định vị và ép giữ phôi

• Định vị phôi: Kết hợp xi lanh với chốt định vị để xác định vị trí chính xác của chi tiết trên đồ gá.
• Ép giữ phôi: Xi lanh tác động lên tay kẹp, đòn ép hoặc cơ cấu tỳ để cố định phôi.
• Hạn chế xê dịch: Giúp phôi không bị dịch chuyển do rung động và lực cắt trong quá trình gia công.
• Phân bổ lực hợp lý: Tạo lực giữ tại các vị trí phù hợp, tăng độ ổn định của phôi.
• Nâng cao độ chính xác: Hỗ trợ duy trì vị trí phôi ổn định và tăng tính đồng nhất giữa các sản phẩm.

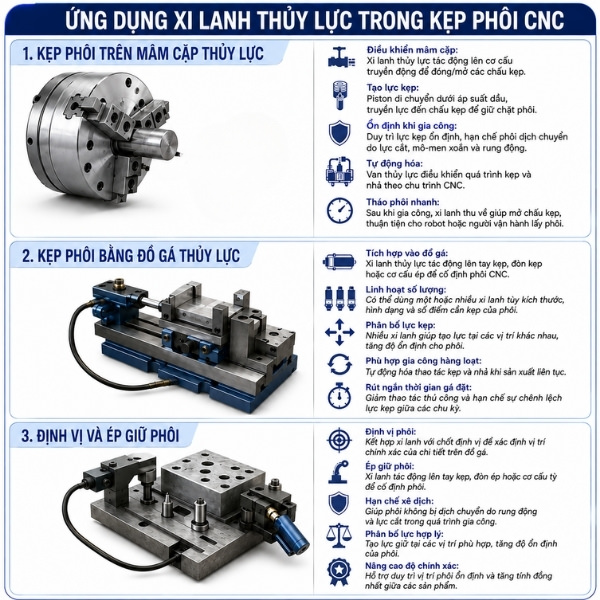

Ảnh ứng dụng xi lanh thủy lực trong kẹp phôi CNC

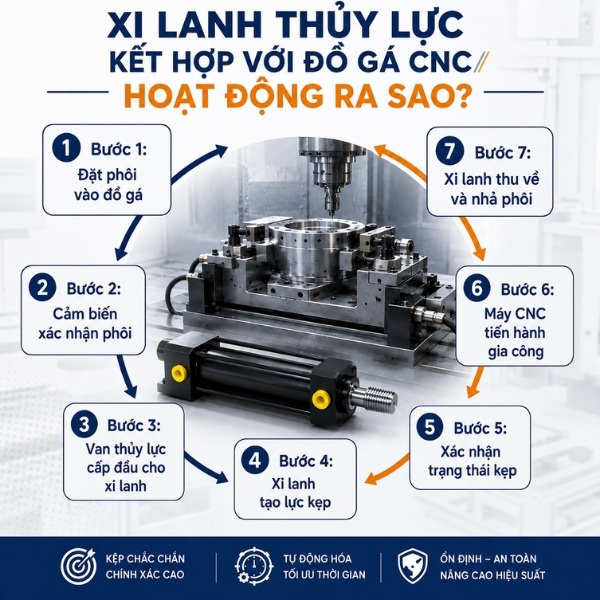

Xi lanh thủy lực kết hợp với đồ gá CNC hoạt động ra sao?

Hệ thống kẹp đơn xi lanh và nhiều xi lanh

• Hệ thống một xi lanh: Phù hợp với đồ gá đơn giản, kết cấu gọn, dễ điều khiển và đáp ứng nhu cầu kẹp của phôi có hình dạng đơn giản.
• Hệ thống nhiều xi lanh: Dùng cho đồ gá lớn hoặc phôi có nhiều vị trí cần cố định, giúp phân bổ lực kẹp tại nhiều điểm.
• Hạn chế dịch chuyển phôi: Bố trí nhiều xi lanh hợp lý giúp giảm biến dạng và hạn chế phôi xê dịch khi gia công.
• Kiểm soát đồng bộ: Cần kiểm soát trình tự hoạt động và trạng thái của từng xi lanh để đảm bảo quá trình kẹp chính xác.
• Tính toán lực kẹp: Việc lựa chọn và bố trí xi lanh cần dựa trên kích thước, hình dạng phôi và yêu cầu gia công thực tế.

Vai trò của cảm biến hành trình và cảm biến áp suất

Lợi ích khi dùng xi lanh thủy lực để kẹp phôi CNC

• Tăng tốc độ gá đặt: Tự động hóa thao tác kẹp/nhả giúp rút ngắn thời gian chuẩn bị giữa các chu kỳ gia công.
• Lực kẹp lớn, ổn định: Xi lanh sử dụng áp suất dầu để tạo lực kẹp phù hợp và duy trì ổn định trong quá trình gia công.
• Giảm thao tác thủ công: Hạn chế việc kẹp, nhả phôi bằng tay, giảm sai khác giữa các lần gá đặt.
• Hỗ trợ tự động hóa: Có thể kết hợp với van điện từ, cảm biến, PLC, robot và bộ điều khiển CNC.
• Tăng tính đồng nhất: Kiểm soát lực và trình tự kẹp theo cùng điều kiện, phù hợp với sản xuất số lượng lớn.
• Kiểm soát trạng thái kẹp: Cảm biến hành trình và áp suất giúp xác nhận phôi đã được kẹp đúng trước khi gia công.
• Phù hợp sản xuất liên tục: Tốc độ kẹp/ nhả nhanh và khả năng lặp lại tốt giúp giảm thời gian phụ trợ trong dây chuyền CNC.

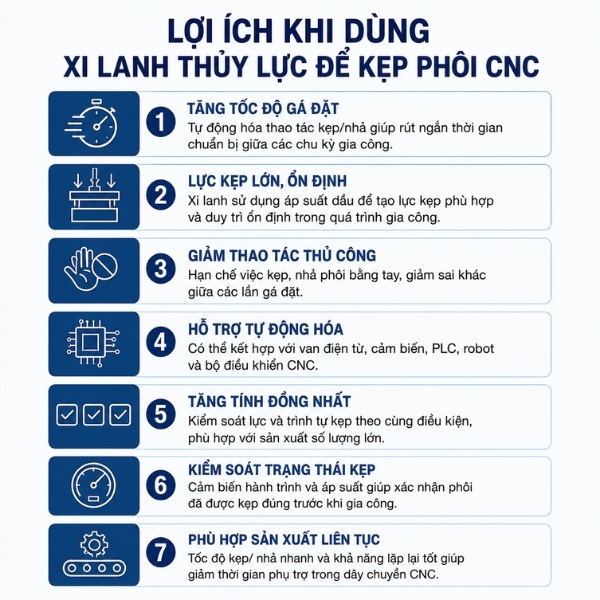

Ảnh lợi ích khi dùng xi lanh thủy lực để kẹp phôi CNC

Xi lanh thủy lực là một trong những cơ cấu quan trọng giúp tự động hóa quá trình kẹp, nhả, ép và định vị phôi trên máy CNC. Khi được kết hợp với mâm cặp, đồ gá, van thủy lực và hệ thống cảm biến, xi lanh không chỉ tạo lực kẹp lớn mà còn giúp rút ngắn thời gian gá đặt và nâng cao tính ổn định giữa các chu kỳ gia công. Nếu cần lựa chọn xi lanh thủy lực, linh kiện kẹp phôi hoặc giải pháp phù hợp cho đồ gá CNC, bạn có thể liên hệ Kỷ Nguyên Máy để được tư vấn theo yêu cầu thực tế. Hotline: 077.209.8686.
