Sửa chữa xi lanh khí nén: Nguyên nhân, cách kiểm tra và quy trình thực hiện
Tác giả: Trần Đức Thiện
Ngày đăng: 17/09/2026
Nội dung bài viết
Xi lanh khí nén là bộ phận chấp hành quan trọng trong nhiều hệ thống tự động hóa, máy móc công nghiệp, dây chuyền sản xuất và thiết bị nâng - đẩy. Trong quá trình làm việc, xi lanh có thể xuất hiện tình trạng rò khí, chuyển động không ổn định, giảm lực hoặc không đạt đủ hành trình do phớt làm kín bị mòn, ty piston bị hư hỏng, lòng ống bị xước hoặc hệ thống khí nén gặp vấn đề. Khi phát hiện các dấu hiệu bất thường, việc kiểm tra và sửa chữa xi lanh khí nén đúng cách giúp xác định chính xác bộ phận bị lỗi, hạn chế thời gian dừng máy và tránh thay mới toàn bộ khi chưa cần thiết. Nội dung dưới đây hướng dẫn các dấu hiệu nhận biết, nguyên nhân thường gặp và quy trình sửa chữa cơ bản mà kỹ thuật viên có thể tham khảo!
Ảnh sửa chữa xi lanh khí nén: Nguyên nhân, cách kiểm tra và quy trình thực hiện
Khi nào cần sửa chữa xi lanh khí nén?
- Xi lanh bị rò rỉ khí: Thường xuất hiện tiếng xì tại ty piston, nắp xi lanh, đầu nối hoặc đường ống. Nguyên nhân có thể do phớt ty, phớt piston, gioăng bị mòn, chai cứng, nứt hoặc lắp sai vị trí.
- Xi lanh hoạt động yếu, không đủ lực: Có thể do áp suất khí thấp, van hoặc đường ống gặp vấn đề, rò khí hoặc phớt piston bị mòn làm giảm khả năng làm kín.
- Xi lanh chuyển động chậm, giật hoặc không đều: Thường liên quan đến thiếu bôi trơn, chi tiết bên trong bị mòn, ty piston chịu tải ngang, lắp đặt lệch tâm hoặc khí nén chứa bụi, nước và tạp chất.
- Xi lanh không đạt đủ hành trình: Có thể do vật cản cơ khí, tải quá lớn, áp suất không đủ hoặc piston, ty piston, lòng ống và bạc dẫn hướng bị mòn, biến dạng làm tăng ma sát.

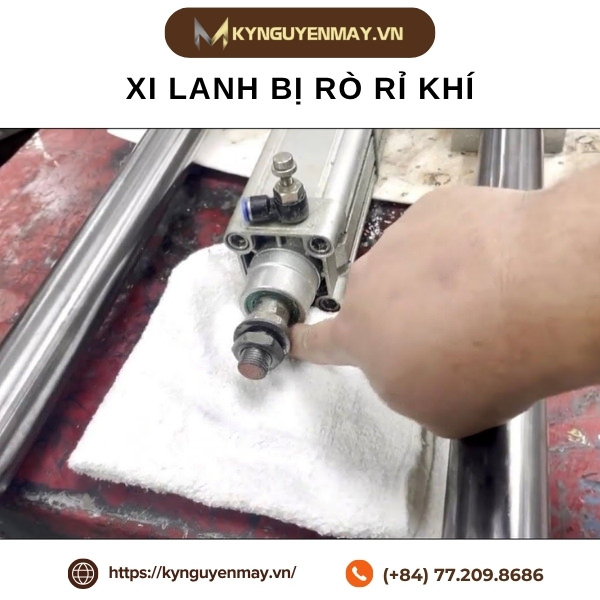

Ảnh xi lanh bị rò rỉ khí
Nguyên nhân khiến xi lanh khí nén bị hư hỏng
Xi lanh khí nén có thể hư hỏng do hao mòn tự nhiên hoặc do điều kiện vận hành, lắp đặt và chất lượng khí nén không phù hợp. Một số nguyên nhân thường gặp gồm:
- Phớt và gioăng bị mòn: Sau thời gian làm việc, seal có thể chai cứng, nứt, biến dạng hoặc mất khả năng làm kín, dẫn đến rò khí.
- Ty piston bị xước hoặc cong: Bề mặt ty bị xước có thể làm hỏng phớt ty; ty bị cong thường liên quan đến va đập hoặc tải ngang.
- Lòng ống bị xước hoặc ăn mòn: Bụi, nước trong khí nén, thiếu bôi trơn hoặc piston làm việc không đúng tâm có thể ảnh hưởng đến bề mặt lòng ống.
- Khí nén chứa nước và tạp chất: Khí chưa được lọc, tách nước tốt có thể làm tăng nguy cơ ăn mòn và làm giảm tuổi thọ các chi tiết bên trong.
- Thiếu hoặc bôi trơn không phù hợp: Ma sát tăng cao có thể làm phớt và các bề mặt chuyển động nhanh bị mòn.
- Lắp đặt lệch tâm: Xi lanh không được căn chỉnh đúng có thể tạo tải ngang lên ty piston, bạc dẫn hướng và piston.
- Vận hành vượt điều kiện thiết kế: Áp suất, nhiệt độ, tải trọng hoặc tần suất hoạt động không phù hợp có thể làm giảm tuổi thọ xi lanh.
- Bạc dẫn hướng bị mòn: Khi bạc dẫn hướng mất khả năng đỡ ty piston, ty có thể bị rung, lệch và làm phớt nhanh hỏng.

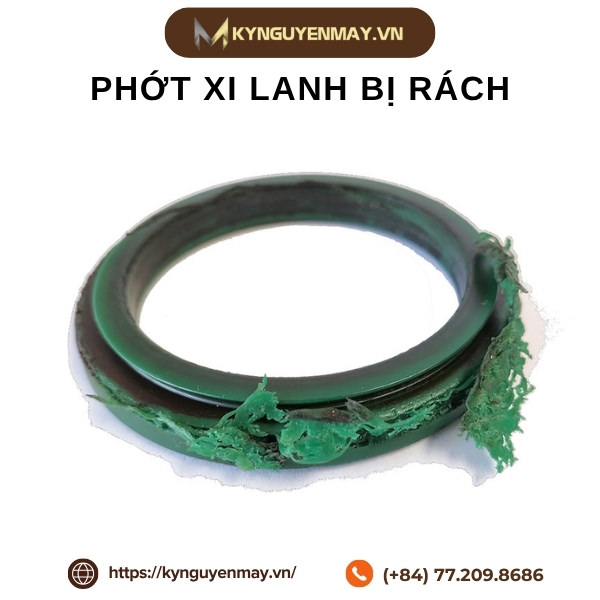

Ảnh phớt xi lanh bị rách

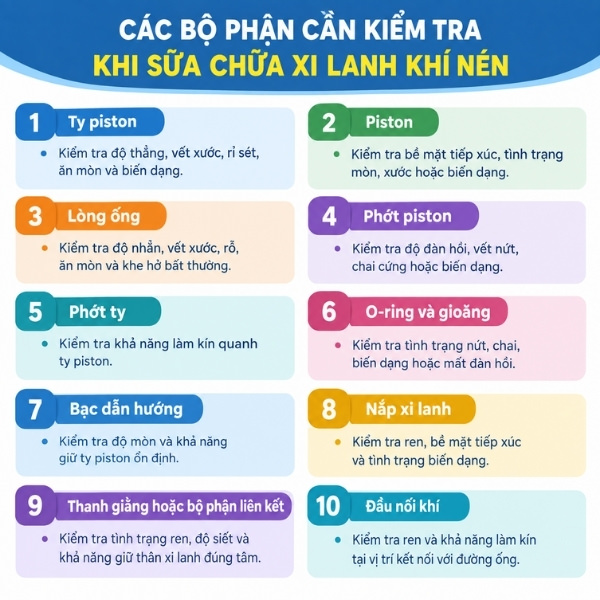

Các bộ phận cần kiểm tra khi sửa chữa xi lanh khí nén
Khi tháo xi lanh để sửa chữa, không nên chỉ tập trung vào vị trí đang rò khí mà cần kiểm tra tổng thể các chi tiết có liên quan. Bề mặt piston, lòng ống và ty piston là những khu vực cần được quan sát kỹ vì chúng ảnh hưởng trực tiếp đến khả năng làm kín và chuyển động của xi lanh.
- Ty piston: Kiểm tra độ thẳng, vết xước, rỉ sét, ăn mòn và biến dạng.
- Piston: Kiểm tra bề mặt tiếp xúc, tình trạng mòn, xước hoặc biến dạng.
- Lòng ống: Kiểm tra độ nhẵn, vết xước, rỗ, ăn mòn và khe hở bất thường.
- Phớt piston: Kiểm tra độ đàn hồi, vết nứt, chai cứng hoặc biến dạng.
- Phớt ty: Kiểm tra khả năng làm kín quanh ty piston.
- O-ring và gioăng: Kiểm tra tình trạng nứt, chai, biến dạng hoặc mất đàn hồi.
- Bạc dẫn hướng: Kiểm tra độ mòn và khả năng giữ ty piston ổn định.
- Nắp xi lanh: Kiểm tra ren, bề mặt tiếp xúc và tình trạng biến dạng.
- Thanh giằng hoặc bộ phận liên kết: Kiểm tra tình trạng ren, độ siết và khả năng giữ thân xi lanh đúng tâm.
- Đầu nối khí: Kiểm tra ren và khả năng làm kín tại vị trí kết nối với đường ống.
Ảnh các bộ phận cần kiểm tra khi sửa chữa xi lanh khí nén

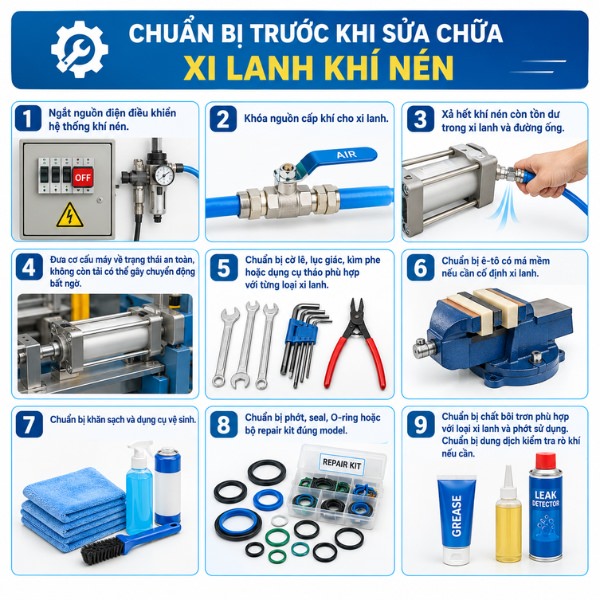

Chuẩn bị trước khi sửa chữa xi lanh khí nén
Trước khi bắt đầu, cần chuẩn bị đầy đủ dụng cụ và tạo khu vực làm việc sạch để hạn chế bụi hoặc tạp chất lọt vào bên trong xi lanh. Quan trọng nhất là phải cô lập nguồn năng lượng và xả hết áp suất còn lại trong hệ thống.
Các bước chuẩn bị cơ bản gồm:
- Ngắt nguồn điện điều khiển hệ thống khí nén.
- Khóa nguồn cấp khí cho xi lanh.
- Xả hết khí nén còn tồn dư trong xi lanh và đường ống.
- Đưa cơ cấu máy về trạng thái an toàn, không còn tải có thể gây chuyển động bất ngờ.
- Chuẩn bị cờ lê, lục giác, kìm phe hoặc dụng cụ tháo phù hợp với từng loại xi lanh.
- Chuẩn bị ê-tô có má mềm nếu cần cố định xi lanh.
- Chuẩn bị khăn sạch và dụng cụ vệ sinh.
- Chuẩn bị phớt, seal, O-ring hoặc bộ repair kit đúng model.
- Chuẩn bị chất bôi trơn phù hợp với loại xi lanh và phớt sử dụng.
- Chuẩn bị dung dịch kiểm tra rò khí nếu cần.
Ảnh chuẩn bị trước khi sửa chữa xi lanh khí nén

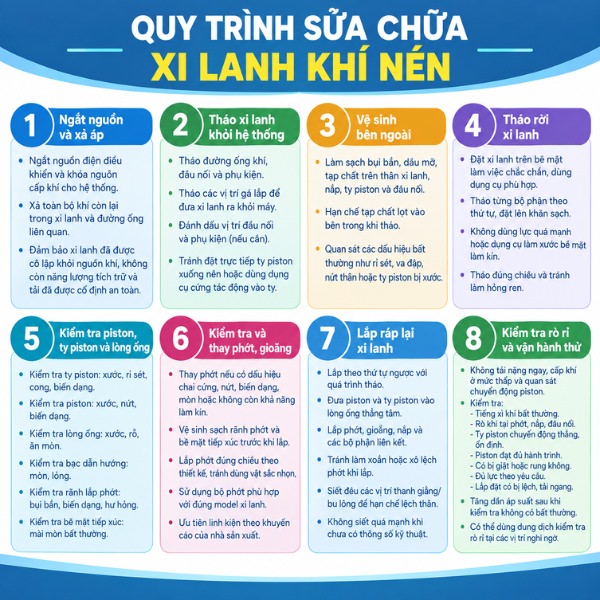

Quy trình sửa chữa xi lanh khí nén
Tùy cấu tạo, thương hiệu và model mà cách tháo lắp xi lanh có thể khác nhau. Vì vậy, cần tham khảo tài liệu kỹ thuật của nhà sản xuất trước khi tháo những model có cấu tạo đặc biệt. Quy trình dưới đây phù hợp để tham khảo đối với các loại xi lanh có thể tháo rời và sửa chữa.
Bước 1 - Ngắt nguồn và xả áp
Đầu tiên, ngắt nguồn điện điều khiển và khóa nguồn cấp khí cho hệ thống. Sau đó xả toàn bộ khí còn lại trong xi lanh và đường ống liên quan.
Chỉ tiến hành tháo khi chắc chắn rằng xi lanh đã được cô lập khỏi nguồn khí và không còn năng lượng tích trữ có thể khiến piston chuyển động. Đồng thời, cần đảm bảo tải hoặc cơ cấu máy liên kết với xi lanh đã được cố định an toàn.
Bước 2 - Tháo xi lanh khỏi hệ thống
Tháo các đường ống khí, đầu nối và phụ kiện đang liên kết với xi lanh. Sau đó tháo các vị trí gá lắp để đưa xi lanh ra khỏi máy.
Trong quá trình tháo, nên đánh dấu vị trí của các đầu nối và phụ kiện nếu cần thiết. Việc này giúp quá trình lắp lại nhanh hơn và hạn chế tình trạng đấu nhầm đường khí.
Khi đưa xi lanh ra ngoài, tránh đặt trực tiếp ty piston xuống nền hoặc sử dụng dụng cụ cứng tác động vào bề mặt ty vì những vết xước nhỏ cũng có thể ảnh hưởng đến khả năng làm kín của phớt.
Bước 3 - Vệ sinh bên ngoài
Trước khi tháo rời, cần làm sạch bụi bẩn, dầu mỡ và tạp chất bám trên thân xi lanh, nắp, ty piston và khu vực đầu nối.
Việc vệ sinh bên ngoài giúp hạn chế tạp chất lọt vào bên trong trong quá trình tháo. Đồng thời, đây cũng là thời điểm thuận tiện để quan sát các dấu hiệu bất thường như rỉ sét, va đập, nứt thân hoặc ty piston bị xước.
Bước 4 - Tháo rời xi lanh
Đặt xi lanh trên bề mặt làm việc chắc chắn và sử dụng dụng cụ phù hợp để tháo nắp, thanh giằng, phe hoặc các chi tiết giữ thân tùy theo thiết kế.
Nên tháo từng bộ phận theo thứ tự và đặt lên khăn sạch để tránh thất lạc. Không nên dùng lực quá mạnh hoặc dụng cụ có thể làm xước bề mặt làm kín. Với những chi tiết có ren, cần tháo đúng chiều và tránh làm hỏng ren.
Một số thiết kế có thể sử dụng nắp ren, phe hãm hoặc thanh giằng nên trình tự tháo không hoàn toàn giống nhau.
Bước 5 - Kiểm tra piston, ty piston và lòng ống
Sau khi tháo, kiểm tra lần lượt các bộ phận chính của xi lanh.
- Quan sát ty piston để phát hiện vết xước, rỉ sét, cong hoặc biến dạng.
- Kiểm tra piston có bị xước, nứt hoặc biến dạng hay không.
- Kiểm tra lòng ống có vết xước, rỗ hoặc ăn mòn hay không.
- Kiểm tra bạc dẫn hướng có bị mòn hoặc lỏng hay không.
- Kiểm tra các rãnh lắp phớt xem có bụi bẩn, biến dạng hoặc hư hỏng không.
- Kiểm tra các bề mặt tiếp xúc có dấu hiệu mài mòn bất thường không.
Nếu lòng ống hoặc piston đã mòn quá mức tạo khe hở lớn, chỉ thay phớt có thể không khắc phục được tình trạng rò khí hoặc chuyển động không ổn định. Tài liệu KT Kikai cũng lưu ý cần đánh giá tình trạng piston, ống và trục piston trong quá trình bảo trì.
Bước 6 - Kiểm tra và thay phớt, gioăng
Nếu phớt có dấu hiệu chai cứng, nứt, biến dạng, mòn hoặc không còn khả năng làm kín, cần thay bằng loại có kích thước và vật liệu phù hợp.
Trước khi lắp phớt mới, vệ sinh sạch rãnh phớt và bề mặt tiếp xúc. Sau đó lắp phớt đúng chiều theo thiết kế. Không nên dùng vật sắc nhọn để cạy phớt vì có thể tạo vết xước trên rãnh hoặc bề mặt làm kín.
Nếu thay thế, nên sử dụng bộ phớt phù hợp với đúng model xi lanh. Với những hệ thống yêu cầu độ tin cậy cao, cần ưu tiên linh kiện theo khuyến cáo của nhà sản xuất. Hebai cũng khuyến nghị sử dụng repair kit phù hợp với thông số và cấu hình của xi lanh.
Bước 7 - Lắp ráp lại xi lanh
Sau khi kiểm tra và thay thế các chi tiết cần thiết, tiến hành lắp lại theo thứ tự ngược với quá trình tháo.
Đưa piston và ty piston vào lòng ống một cách thẳng tâm, sau đó lắp các phớt, gioăng, nắp và bộ phận liên kết. Trong quá trình lắp cần tránh làm xoắn hoặc xô lệch phớt.
Đối với xi lanh sử dụng thanh giằng hoặc bu lông liên kết, cần siết đều các vị trí để hạn chế tình trạng thân xi lanh bị lệch. Không nên siết quá mạnh khi chưa có thông số kỹ thuật của nhà sản xuất.
Bước 8 - Kiểm tra rò rỉ và vận hành thử
Sau khi lắp hoàn chỉnh, không nên đưa xi lanh vào vận hành tải nặng ngay lập tức. Trước tiên, cấp khí ở mức thấp và quan sát chuyển động của piston.
Kiểm tra:
- Có tiếng xì khí bất thường hay không.
- Có rò khí tại phớt, nắp hoặc đầu nối hay không.
- Ty piston có chuyển động thẳng và ổn định không.
- Piston có đạt đủ hành trình không.
- Xi lanh có bị giật hoặc rung không.
- Xi lanh có tạo đủ lực theo yêu cầu không.
- Các vị trí lắp đặt có bị lệch hoặc chịu tải ngang không.
Ảnh quy trình sửa chữa xi lanh khí nén

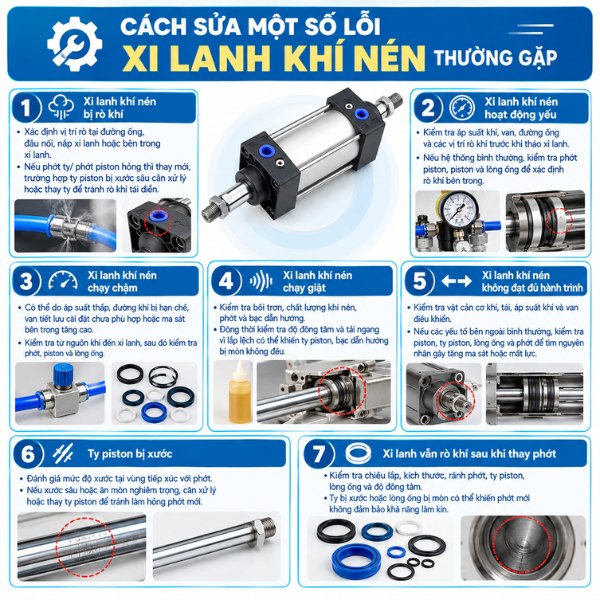

Cách sửa một số lỗi xi lanh khí nén thường gặp
- Xi lanh khí nén bị rò khí: Xác định vị trí rò tại đường ống, đầu nối, nắp xi lanh hoặc bên trong xi lanh. Nếu phớt ty/ phớt piston hỏng thì thay mới, trường hợp ty piston bị xước sâu cần xử lý hoặc thay ty để tránh rò khí tái diễn.
- Xi lanh khí nén hoạt động yếu: Kiểm tra áp suất khí, van, đường ống và các vị trí rò khí trước khi tháo xi lanh. Nếu hệ thống bình thường, kiểm tra phớt piston, piston và lòng ống để xác định rò khí bên trong.
- Xi lanh khí nén chạy chậm: Có thể do áp suất thấp, đường khí bị hạn chế, van tiết lưu cài đặt chưa phù hợp hoặc ma sát bên trong tăng cao. Kiểm tra từ nguồn khí đến xi lanh, sau đó kiểm tra phớt, piston và lòng ống.
- Xi lanh khí nén chạy giật: Kiểm tra bôi trơn, chất lượng khí nén, phớt và bạc dẫn hướng. Đồng thời kiểm tra độ đồng tâm và tải ngang vì lắp lệch có thể khiến ty piston, bạc dẫn hướng bị mòn không đều.
- Xi lanh khí nén không đạt đủ hành trình: Kiểm tra vật cản cơ khí, tải, áp suất khí và van điều khiển. Nếu các yếu tố bên ngoài bình thường, kiểm tra piston, ty piston, lòng ống và phớt để tìm nguyên nhân gây tăng ma sát hoặc mất lực.
- Ty piston bị xước: Đánh giá mức độ xước tại vùng tiếp xúc với phớt. Nếu xước sâu hoặc ăn mòn nghiêm trọng, cần xử lý hoặc thay ty piston để tránh làm hỏng phớt mới.
- Xi lanh vẫn rò khí sau khi thay phớt: Kiểm tra chiều lắp, kích thước, rãnh phớt, ty piston, lòng ống và độ đồng tâm. Ty bị xước hoặc lòng ống bị mòn có thể khiến phớt mới không đảm bảo khả năng làm kín.
Ảnh cách sửa một số lỗi xi lanh khí nén thường gặp
Sửa chữa xi lanh khí nén cần được thực hiện đúng quy trình, từ kiểm tra nguyên nhân, xả áp, tháo rời đến thay thế linh kiện và vận hành thử. Kiểm tra kỹ phớt, ty piston, piston, lòng ống và các bộ phận liên quan giúp hạn chế rò khí, giảm lỗi tái phát và duy trì hoạt động ổn định. Nếu cần tư vấn hoặc lựa chọn linh kiện phù hợp, hãy liên hệ Kỷ Nguyên Máy, hotline: 077.209.8686.
