Xi lanh khí nén, thủy lực, điện: Nên chọn loại nào cho ứng dụng của bạn?
Tác giả: Trần Đức Thiện
Ngày đăng: 03/08/2026
Nội dung bài viết
Xi lanh là cơ cấu chấp hành tạo chuyển động thẳng cho hầu hết máy móc và dây chuyền tự động hóa. Ba loại phổ biến nhất là xi lanh khí nén, xi lanh thủy lực và xi lanh điện, mỗi loại khác nhau về lực, độ chính xác, tốc độ và chi phí. Bài viết dưới đây tổng hợp cách phân loại, so sánh và đưa ra tiêu chí giúp bạn chọn đúng xi lanh cho từng ứng dụng của mình!
Ảnh xi lanh khí nén, thủy lực, điện: Nên chọn loại nào cho ứng dụng của bạn?
Xi lanh (xy lanh) là gì?
Xi lanh (còn viết là xy lanh) là thiết bị truyền động biến năng lượng của khí nén, dầu thủy lực hoặc điện thành chuyển động thẳng của piston. Vì vậy, “xi lanh là gì” hay “xy lanh là gì” đều nói về cùng một cơ cấu chấp hành này.

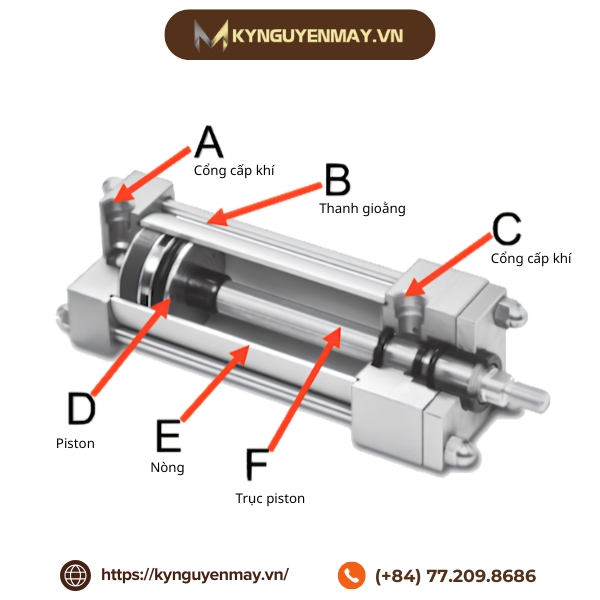

Về cấu tạo cơ bản: một xi lanh gồm cổng cấp khí, thanh gioằng, piston, nòng, trục piston. Piston là chi tiết chuyển động bên trong, còn thân xi lanh là phần cố định bao ngoài.
Ảnh cấu tạo xi lanh
Nguyên lý chung: môi chất đi vào một khoang, tạo áp suất đẩy piston tịnh tiến theo hành trình định sẵn. Nhờ đó, xy lanh thực hiện các thao tác kẹp, đẩy, nâng và ép trong máy móc công nghiệp. Nói ngắn gọn, hiểu xi lanh là gì và xy lanh là gì chỉ là hiểu về cùng một thiết bị.
Phân loại xi lanh theo chiều tác động, môi chất, kiểu lắp, hành trình, hình dạng
Các loại xi lanh được phân theo bốn tiêu chí chính: tác động, môi chất, kiểu lắp, hành trình.
- Theo môi chất: Xi lanh khí nén, xi lanh thủy lực và xi lanh điện

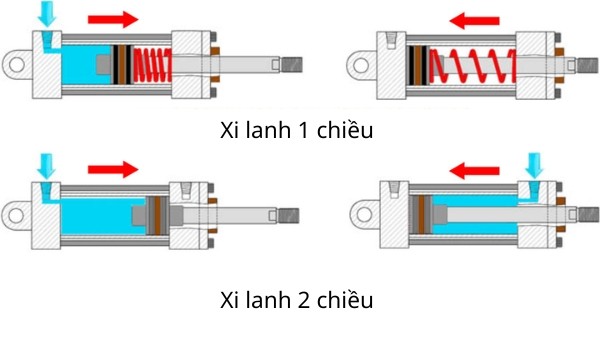

- Theo chiều tác động: 1 chiều (tác động đơn) và 2 chiều (tác động kép)
- Theo hình dạng: Vuông, bàn trượt, dẫn hướng, tròn
- Theo kiểu lắp: Bích, chân đế, khớp cầu và gu-rông
- Theo hành trình: Hành trình đơn và nhiều tầng
Ảnh phân loại xi lanh theo chiều tác động
Xi lanh khí nén, thủy lực và điện - Nên chọn loại nào cho ứng dụng của bạn?
Bảng dưới đây tổng hợp những tiêu chí nổi bật của ba loại xi lanh, giúp bạn nhanh chóng xác định lựa chọn phù hợp trước khi tìm hiểu chi tiết từng dòng sản phẩm.
|
Tiêu chí
|
Xi lanh khí nén
|
Xi lanh thủy lực
|
Xi lanh điện
|
|
Nguồn năng lượng
|
Khí nén 4-8 bar
|
Dầu thủy lực đến ~350 bar
|
Điện (động cơ + vít me)
|
|
Lực đẩy
|
Nhỏ - trung bình
|
Rất lớn
|
Trung bình
|
|
Độ chính xác vị trí
|
Thấp (2 điểm dừng)
|
Trung bình
|
Rất cao (nhiều điểm dừng)
|
|
Tốc độ
|
Rất nhanh
|
Chậm - trung bình
|
Trung bình, êm
|
|
Chi phí đầu tư
|
Thấp
|
Trung bình
|
Cao
|
|
Môi trường
|
Sạch
|
Nguy cơ rò dầu
|
Sạch, êm
|
|
Ứng dụng tiêu biểu
|
Kẹp, đẩy, phân loại
|
Ép, dập, nâng tải nặng
|
Lắp ráp, robot, định vị
|

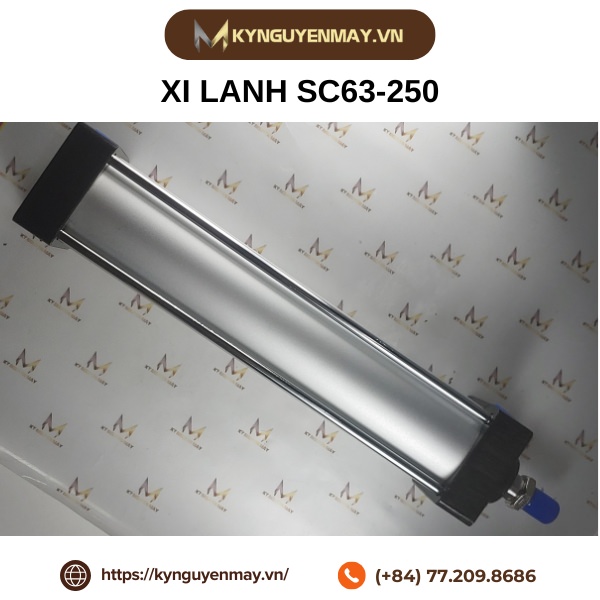

Tổng hợp các loại xi lanh khí nén, nguyên lí và tiêu chí cần biết
- Nguyên lý: Sử dụng khí nén được cấp vào buồng xi lanh để tạo áp suất lên piston, chuyển đổi năng lượng khí thành chuyển động tịnh tiến kéo - đẩy.
- Các loại: Xi lanh tác động đơn, xi lanh tác động kép, xi lanh compact, xi lanh không ty, xi lanh dẫn hướng và xi lanh quay.
- Tiêu chí: Xác định lực cần thiết, hành trình, tốc độ chuyển động, áp suất làm việc, kích thước lắp đặt, tần suất hoạt động và môi trường sử dụng.

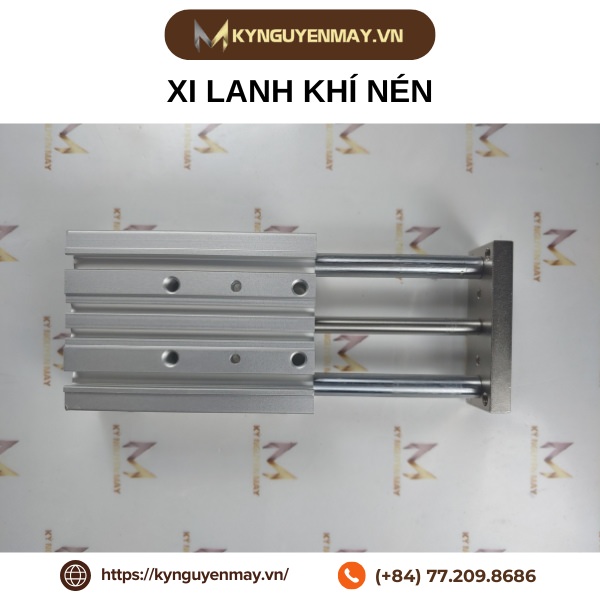

Ảnh xi lanh khí nén

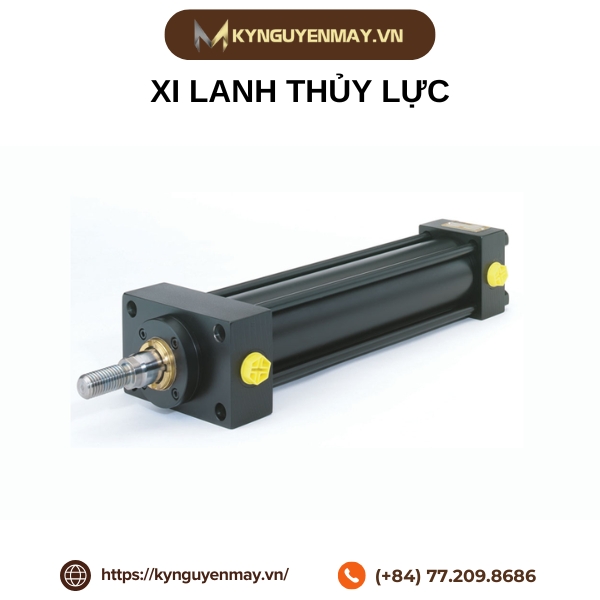

Xi lanh thủy lực: Nguyên lý, các loại và tiêu chí chọn cho tải nặng
- Nguyên lý: Dùng áp suất dầu thủy lực tác động lên piston để tạo lực lớn, giúp thực hiện các chuyển động nâng, ép, đẩy hoặc kéo tải nặng.
- Các loại: Xi lanh tác động đơn, xi lanh tác động kép, xi lanh piston, xi lanh ống lồng và xi lanh thủy lực có ty.
- Tiêu chí: Căn cứ vào tải trọng, lực đẩy - kéo, hành trình, áp suất làm việc, tốc độ, đường kính piston - cần piston, kiểu lắp và điều kiện môi trường.
Ảnh xi lanh thủy lực

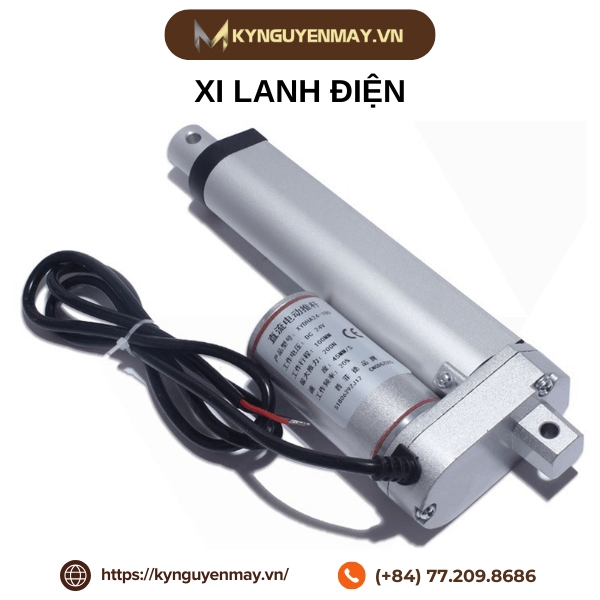

Nguyên lý, tiêu chí và các loại xi lanh điện
- Nguyên lý: Chuyển đổi năng lượng điện thành chuyển động cơ học thông qua động cơ kết hợp cơ cấu vít me hoặc truyền động tương tự để tạo chuyển động tuyến tính.
- Các loại: Xi lanh điện dùng vít me bi, xi lanh điện dùng vít me ACME, actuator tuyến tính và xi lanh điện servo.
- Tiêu chí: Lựa chọn dựa trên lực tải, hành trình, tốc độ, độ chính xác, khả năng điều khiển, chu kỳ hoạt động, nguồn điện và yêu cầu tích hợp với hệ thống tự động hóa.
Ảnh xi lanh điện

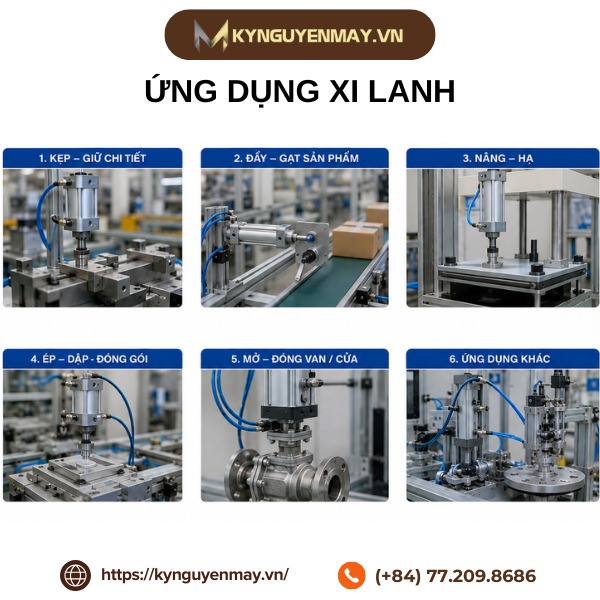

Xi lanh ứng dụng trong sản xuất và tự động hóa
Mỗi ngành ưu tiên một loại xi lanh khác nhau theo đặc thù tải và môi trường:
- Cơ khí - gia công: Kẹp và đẩy phôi bằng xi lanh khí nén.
- Ép nhựa - cao su: Xi lanh thủy lực lực lớn cho máy ép, máy dập.
- Điện tử - thực phẩm: Xi lanh khí nén sạch, an toàn vệ sinh.
- Lắp ráp - kiểm tra: Xi lanh điện định vị chính xác cho robot.
Ảnh ứng dụng của xi lanh
Hướng dẫn lắp đặt và tích hợp xi lanh vào hệ thống tự động hóa
Lắp đặt xi lanh đúng cách gồm các bước cơ bản: chọn kiểu lắp phù hợp với không gian và phương chuyển động, canh đồng tâm trục để hạn chế tải lệch và ma sát, đấu nối nguồn (khí/ dầu/ điện), lắp cảm biến - van điều khiển, rồi chạy thử và hiệu chỉnh tốc độ, hành trình. Trong quá trình lắp đặt, cần kiểm tra các mối nối, điểm cố định và khả năng chịu tải để xi lanh vận hành ổn định, hạn chế rung lắc và hao mòn. Tích hợp tín hiệu xi lanh với PLC giúp thiết bị phối hợp mượt trong dây chuyền tự động hóa, đồng thời cho phép giám sát vị trí, điều khiển trình tự chuyển động và đồng bộ với các cơ cấu khác trong hệ thống.
Cẩm nang bảo trì và sửa chữa xi lanh, kéo dài tuổi thọ
- Kiểm tra định kỳ: Phát hiện sớm rò rỉ, mài mòn, hư hỏng.
- Vệ sinh đúng cách: Loại bỏ bụi bẩn, dầu và tạp chất.
- Bôi trơn: Đảm bảo các bộ phận chuyển động hoạt động trơn tru.
- Kiểm tra phớt: Thay phớt khi có dấu hiệu lão hóa, rò rỉ.
- Kiểm tra cần piston: Đảm bảo bề mặt không trầy xước, cong vênh.
- Xử lý sự cố: Xác định nguyên nhân trước khi sửa chữa.
- Thay thế linh kiện: Sử dụng phụ tùng đúng chủng loại.
- Chạy thử sau sửa chữa: Kiểm tra độ kín, hành trình và khả năng vận hành.
Trọn bộ phụ kiện & linh kiện xi lanh cần biết khi lắp đặt và bảo trì
- Xi lanh khí nén sử dụng nguồn khí nén ở áp suất khoảng 4-8 bar để tạo ra chuyển động thẳng nhanh và ổn định. Thiết bị nổi bật nhờ ưu điểm tốc độ cao, kết cấu gọn, vận hành sạch, dễ lắp đặt và chi phí đầu tư hợp lý. Tùy nhu cầu sử dụng, xi lanh khí nén được chia thành nhiều loại như xi lanh tác động đơn, tác động kép, xi lanh compact, xi lanh không cán và xi lanh quay.
- Với khả năng đáp ứng nhanh và dễ kết hợp cùng van điều khiển, cảm biến hoặc hệ thống tự động hóa, xi lanh khí nén được ứng dụng rộng rãi trong nhà máy. Các công việc phổ biến gồm gắp - kẹp sản phẩm, đẩy phôi, phân loại, cấp liệu và đóng gói, đặc biệt phù hợp với những dây chuyền cần chuyển động lặp lại nhanh, chính xác và liên tục.
Ảnh phụ kiện xi lanh
→ Xem chi tiết phụ kiện, linh kiện xi lanh tại danh mục thủy lực khí nén
Tóm lại, không có loại xi lanh nào tốt nhất tuyệt đối. Xi lanh khí nén thắng về tốc độ và chi phí, xi lanh thủy lực thắng về lực, còn xi lanh điện thắng về độ chính xác. Hãy xuất phát từ yêu cầu lực, độ chính xác, tốc độ và ngân sách để chọn đúng loại xi lanh. Cần tư vấn chọn xi lanh và phụ kiện phù hợp, liên hệ ngay Kỷ Nguyên Máy qua hotline 077.209.8686.
