Xi lanh thủy lực: Nguyên lý, các loại và tiêu chí chọn xi lanh cho tải nặng

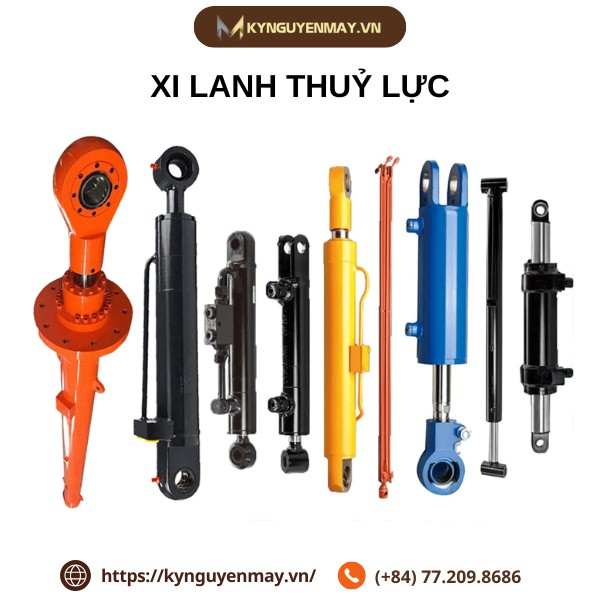

Xi lanh thuỷ lực là gì?

Xi lanh thủy lực, xy lanh thuỷ lực (tên tiếng anh: Hydraulic Cylinder) còn gọi là pít tông thủy lực hoặc kích thủy lực là cơ cấu chấp hành biến áp suất của dầu thủy lực thành chuyển động thẳng, sinh ra lực đẩy hoặc kéo theo phương tuyến tính. Đây là một trong những thành phần quan trọng nhất của hệ thống thủy lực, đóng vai trò "cánh tay" thực thi công việc mà bơm và van điều khiển.

Cấu tạo cơ bản của xy lanh thủy lực

• Thân xi lanh: Dạng ống trụ rỗng, chịu áp suất dầu và là nơi piston chuyển động bên trong.
• Piston: Bộ phận phân tách hai buồng dầu, nhận áp suất thủy lực để tạo lực chuyển động.
• Cần piston: Truyền lực từ piston ra bên ngoài để thực hiện thao tác đẩy hoặc kéo.
• Nắp xi lanh (đầu và đuôi): Đóng kín hai đầu xi lanh, giúp cố định các bộ phận và ngăn dầu rò rỉ.
• Hệ thống phớt thủy lực (Hydraulic Seal): Làm kín các khe hở, hạn chế rò rỉ dầu và duy trì áp suất làm việc.
• Cổng dầu: Nơi dầu được cấp vào và hồi về hệ thống.

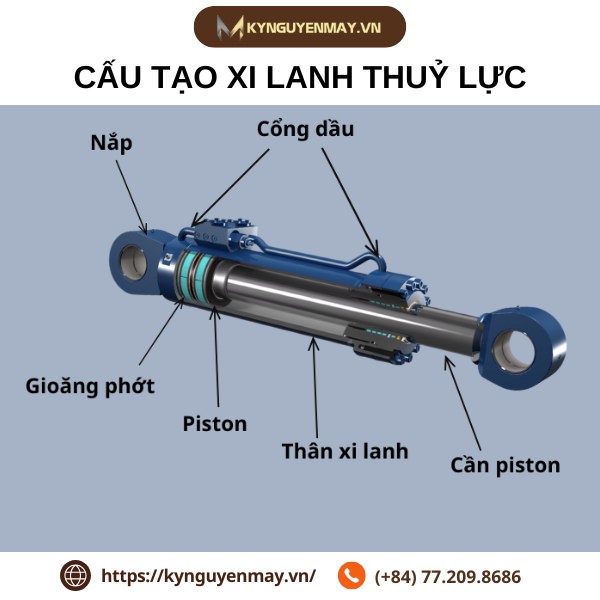

Ảnh cấu tạo xy lanh thuỷ lực

Nguyên lý làm việc của xi lanh thủy lực

• Động cơ dẫn động bơm thủy lực hút dầu từ thùng chứa và tạo dòng dầu có áp suất.
• Van đảo chiều chuyển sang vị trí cấp dầu vào khoang phía đuôi xi lanh.
• Dầu áp suất tác dụng lên mặt piston có diện tích lớn, tạo lực đẩy piston và cần piston đi ra.
• Đồng thời, dầu ở khoang phía cần được đẩy ra ngoài và quay trở về thùng dầu qua van.
• Lưu lượng dầu qua van tiết lưu có thể được điều chỉnh để kiểm soát tốc độ di chuyển của piston.

• Khi cần piston thu về, van đảo chiều đổi vị trí, chuyển hướng dòng dầu.
• Dầu áp suất được cấp vào khoang phía cần của xi lanh.
• Áp suất dầu tác dụng lên piston, tạo lực kéo cần piston lùi vào trong.
• Đồng thời, dầu trong khoang phía đuôi được đẩy ra và trở về thùng chứa qua van.
• Khi dừng cấp lệnh, van có thể đưa hệ thống về vị trí trung gian để giữ hoặc dừng chuyển động của xi lanh tùy cấu hình mạch.

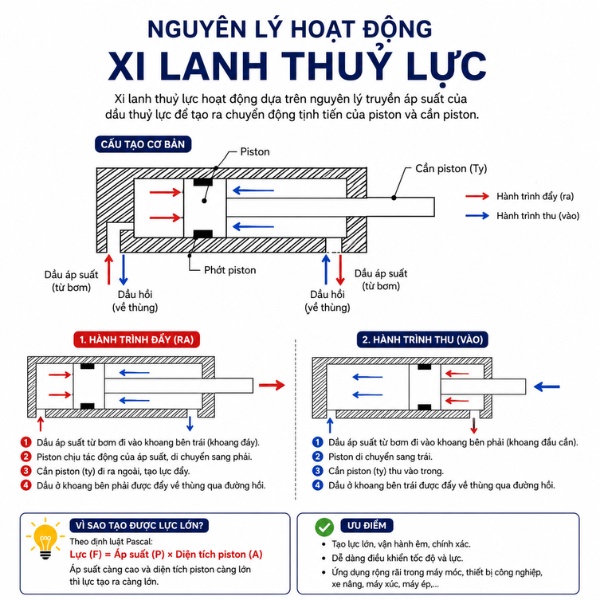

Ảnh nguyên lý hoạt động của xi lanh thuỷ lực

Các loại xi lanh thủy lực phổ biến

Phân loại theo chiều tác động

• Xi lanh thuỷ lực 1 chiều: Chỉ có một cửa cấp dầu, tạo lực và chuyển động theo một chiều khi dầu áp suất cao tác động lên piston. Khi ngừng cấp dầu, cần piston tự hồi nhờ lò xo, trọng lực hoặc tải trọng bên ngoài.
• Xi lanh thuỷ lực 2 chiều: Có hai cửa cấp dầu, cho phép tạo lực và chủ động điều khiển cả hành trình đẩy lẫn hành trình về. Đây là loại phổ biến trong công nghiệp, đặc biệt với ứng dụng tải nặng, nhờ khả năng kiểm soát lực và tốc độ ở cả hai chiều.

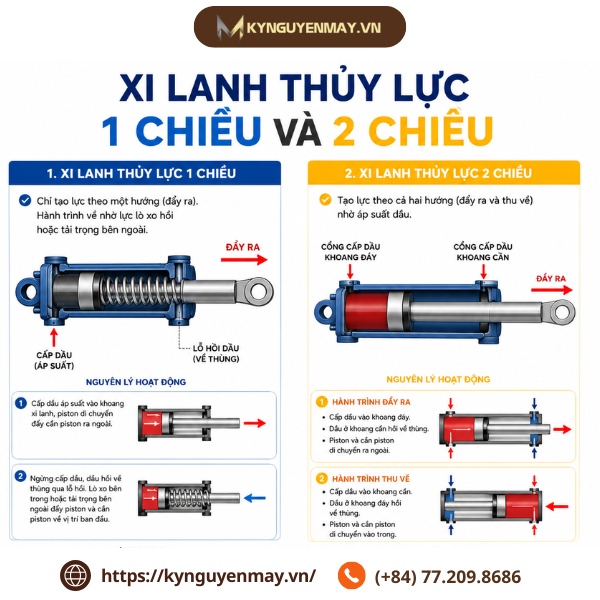

Ảnh xi lanh thuỷ lực 1 chiều và xi lanh thuỷ lực 2 chiều

Phân loại theo kết cấu

• Xi lanh thuỷ lực thân hàn: Phần thân và đế được hàn liền, không có thanh giằng. Kết cấu gọn, chắc chắn, chịu áp suất cao hơn, thường dùng cho thiết bị di động và ứng dụng tải nặng như máy xây dựng, ben nâng.
• Xi lanh thuỷ lực thanh giằng: Hai đầu xi lanh được siết bằng các thanh giằng thép. Loại này tuân theo chuẩn quốc tế ISO 6020/6022, dễ tháo lắp bảo trì, dễ thay thế phụ tùng và hoán đổi giữa các hãng. Phù hợp dải áp suất 160-250 bar trong môi trường công nghiệp cố định.

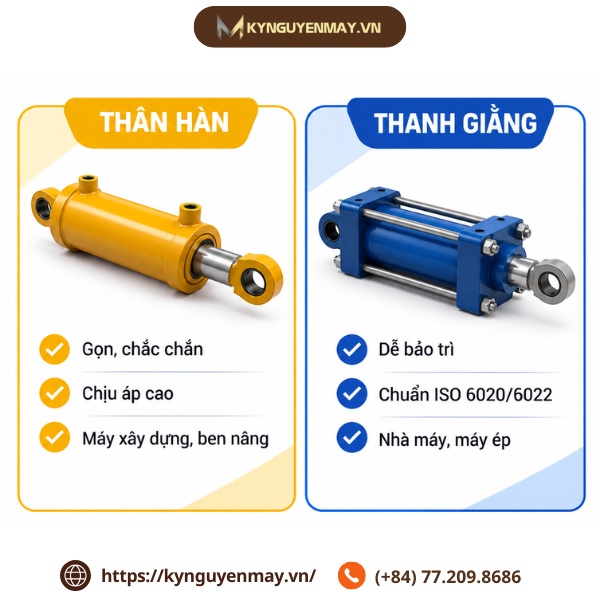

Ảnh Xi lanh thuỷ lực thân hàn và thanh giằng

Phân loại theo số tầng

• Xi lanh thuỷ lực một tầng: Có một piston và thực hiện một hành trình làm việc trong mỗi chu kỳ. Đây là kết cấu đơn giản, phù hợp với các ứng dụng không yêu cầu hành trình nhiều tầng.
• Xi lanh nhiều tầng: gồm nhiều tầng ống lồng vào nhau, cho hành trình rất dài trong khi kích thước thu gọn nhỏ. Thường dùng cho ben tự đổ, cơ cấu nâng cần hành trình lớn.

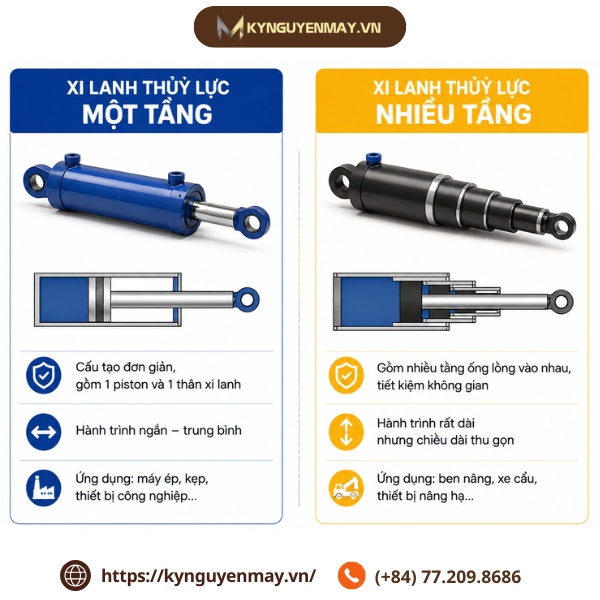

Ảnh xi lanh thuỷ lực 1 tầng và nhiều tầng

Phân loại theo ứng dụng

• Xi lanh thủy lực tiêu chuẩn: Loại phổ biến, được sử dụng trong nhiều loại máy móc và hệ thống thủy lực khác nhau.
• Xi lanh thủy lực tải nặng: Được thiết kế để chịu tải và áp suất lớn, thường dùng trong máy công trình và thiết bị công nghiệp nặng.
• Xi lanh thủy lực có giảm chấn: Tích hợp cơ cấu giảm chấn ở cuối hành trình, giúp giảm va đập và hạn chế rung động khi piston di chuyển đến vị trí cuối.

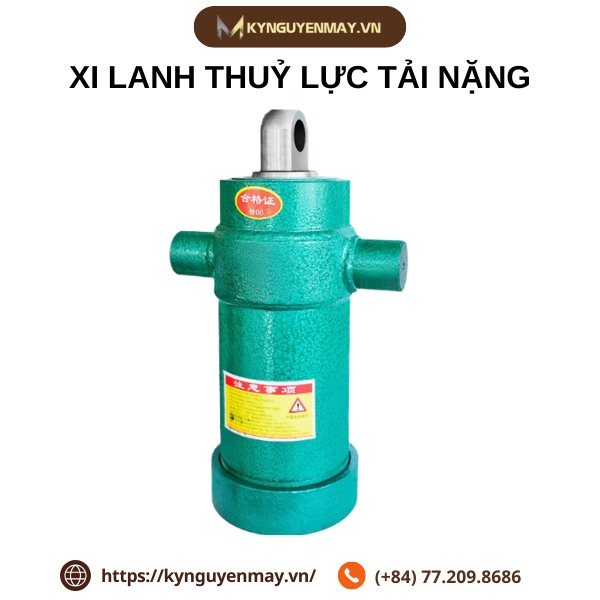

Ảnh xy lanh thuỷ lực tải nặng

Phân loại theo kích thước

• Xi lanh thủy lực mini: Có kích thước nhỏ gọn, phù hợp với thiết bị nhỏ hoặc những vị trí có không gian lắp đặt hạn chế.
• Xi lanh thủy lực lớn: Có đường kính và hành trình lớn, tạo lực đẩy rất mạnh, thường được sử dụng trong máy móc và thiết bị công nghiệp nặng.

Tiêu chí chọn xi lanh thủy lực cho tải nặng
