Ben Nâng, Ben Ép Thuỷ Lực: Cách Chọn Cho Bàn Nâng Và Máy Ép
Tác giả: Trần Đức Thiện
Ngày đăng: 27/08/2026
Nội dung bài viết
Ben thủy lực là bộ phận quan trọng trong các thiết bị nâng hạ và ép công nghiệp, nhưng ben nâng và ben ép thuỷ lực có yêu cầu làm việc khác nhau về tải trọng, hành trình, áp suất và kết cấu. Việc lựa chọn đúng loại ben không chỉ ảnh hưởng đến khả năng vận hành mà còn liên quan trực tiếp đến độ ổn định và tuổi thọ của thiết bị. Vậy ben nâng và ben ép thuỷ lực khác nhau như thế nào? Khi thiết kế hoặc thay thế ben cho bàn nâng, máy ép thủy lực, cần dựa vào những thông số nào? Bài viết dưới đây sẽ giúp bạn phân biệt và lựa chọn phù hợp.
Ảnh ben nâng, ben ép thủy lực: Cách chọn cho bàn nâng và máy ép
Ben nâng và ben ép thủy lực khác nhau như thế nào?
Ben nâng và ben ép khác nhau ở mục đích sử dụng: một loại nâng tải theo phương thẳng đứng, một loại tạo lực ép trong chu trình gia công. Cả hai cùng chạy trên nguyên lý dầu áp suất cao đẩy piston sinh lực. Điểm khác nằm ở kết cấu và cách vận hành được tối ưu cho từng nhiệm vụ.
Ben nâng thủy lực
Ben nâng thủy lực là xi lanh dùng để nâng và hạ tải trọng theo phương thẳng đứng. Loại này thường dùng kết cấu trụ đẩy (ram/plunger cylinder), trong đó ty ben cỡ lớn đóng luôn vai trò piston nên chịu nén tốt khi hành trình dài.
Phần lớn ben nâng hoạt động 1 chiều (single-acting): dầu chỉ cấp để đẩy tải lên, khi hạ thì tải tự đi xuống nhờ trọng lượng qua van tiết lưu. Ứng dụng điển hình là bàn nâng, cầu nâng ô tô, ben nâng thùng xe tải.

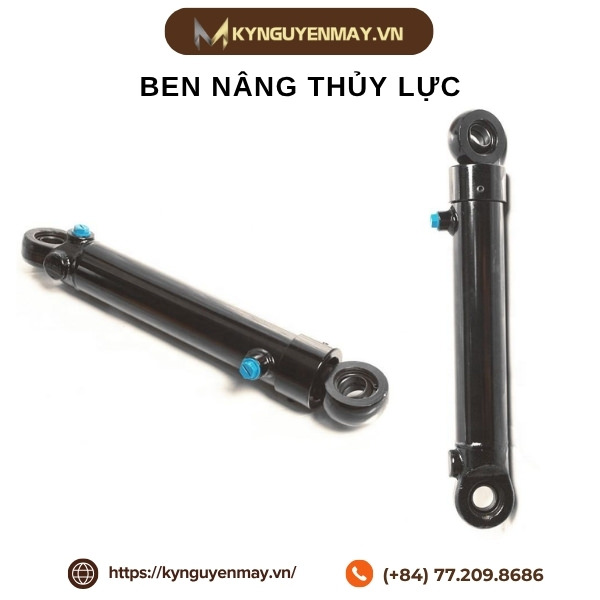

Ảnh ben nâng thuỷ lực
Ben ép thủy lực
Ben ép thủy lực là xi lanh tạo lực ép cho máy ép, máy đột dập, máy chấn. Loại này gần như luôn dùng kết cấu 2 chiều (double-acting) để chủ động cả hành trình ép lẫn hành trình về.
Ben ép thường chạy áp suất cao hơn ben nâng, vì lực ép phải đủ lớn trong khoảng bore bị giới hạn bởi khung máy. Ứng dụng điển hình là máy ép thủy lực, máy ép kiện phế liệu, máy ép gạch.

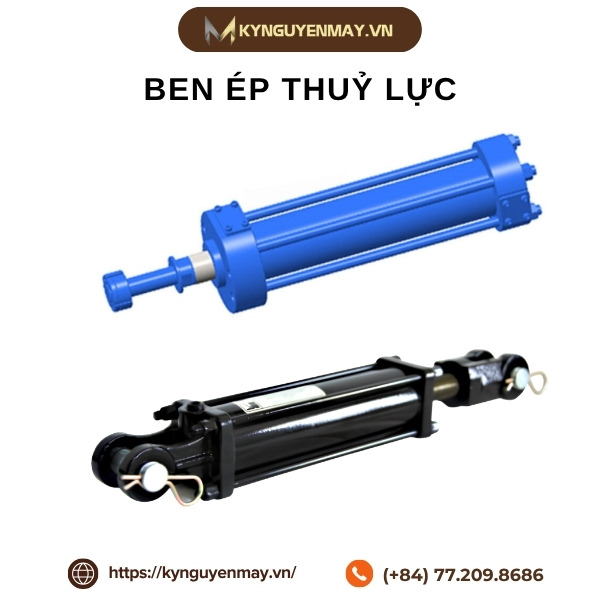

Ảnh ben ép thủy lực
Sự khác nhau giữa ben nâng và ben ép thủy lực
Ba khác biệt lớn nhất giữa ben nâng và ben ép là chiều tác động, tốc độ chu trình và yêu cầu áp suất.
| Tiêu chí | Ben nâng thủy lực | Ben ép thủy lực |
| Chức năng chính | Nâng, hạ tải theo phương đứng | Ép, dập, uốn theo chu trình |
| Chiều tác động | Chủ yếu 1 chiều (single-acting) | Chủ yếu 2 chiều (double-acting) |
| Kết cấu phổ biến | Trụ đẩy (ram), telescopic | Tie-rod hoặc welded |
| Tốc độ chu trình | Chậm, không lặp liên tục | Nhanh, lặp nhiều lần mỗi giờ |
| Đặc điểm lực | Ổn định theo tải trọng | Đạt đỉnh ở cuối hành trình ép |
| Hành trình về | Nhờ trọng lực hoặc lò xo | Chủ động bằng dầu |
| Ứng dụng | Bàn nâng, cầu nâng ô tô, ben xe tải | Máy ép, máy đột dập, máy ép kiện |
Cách tính lực nâng và lực ép của ben thủy lực
Cả ben nâng và ben ép đều tính lực theo một công thức chung: F = P × A. Trong đó F là lực, P là áp suất dầu, A là diện tích piston. Từ công thức này bạn suy ngược ra đường kính piston cần thiết.
Công thức tính lực theo áp suất và diện tích piston
Lực đẩy bằng áp suất dầu nhân diện tích mặt piston: F = P × A, với A = π × D² / 4. D là đường kính piston (bore).
Quy đổi đơn vị để tính nhanh: 1 bar = 0,1 N/mm² và 1 tấn lực ≈ 9.807 N.

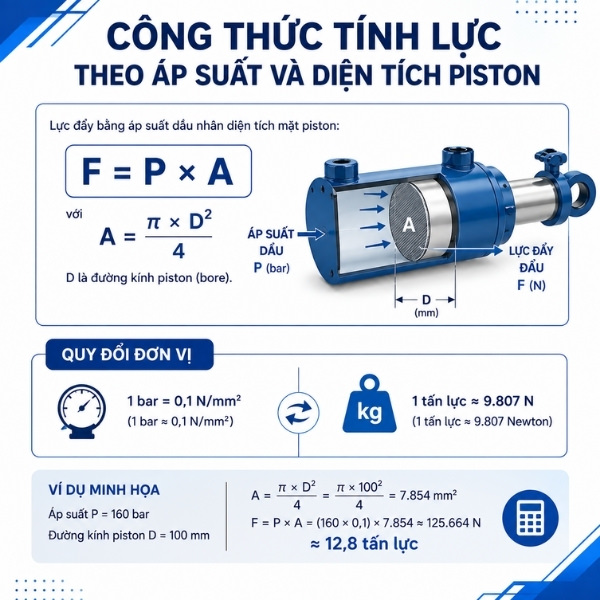

Ảnh công thức tính lực theo áp suất và diện tích piston
Bảng dưới tính sẵn lực đẩy tối đa theo bore và áp suất, đơn vị tấn lực:
| Bore (mm) | Diện tích (mm²) | 160 bar | 200 bar | 250 bar |
| 50 | 1.963 | 3,2 tấn | 4,0 tấn | 5,0 tấn |
| 63 | 3.117 | 5,1 tấn | 6,4 tấn | 7,9 tấn |
| 80 | 5.027 | 8,2 tấn | 10,3 tấn | 12,8 tấn |
| 100 | 7.854 | 12,8 tấn | 16,0 tấn | 20,0 tấn |
| 125 | 12.272 | 20,0 tấn | 25,0 tấn | 31,3 tấn |
| 160 | 20.106 | 32,8 tấn | 41,0 tấn | 51,3 tấn |
| 200 | 31.416 | 51,3 tấn | 64,1 tấn | 80,1 tấn |
Giá trị lý thuyết theo F = P × A, chưa trừ tổn hao ma sát. Thực tế nên trừ khoảng 5-10%.
Một điểm nhiều người bỏ sót: với ben 2 chiều, lực kéo về luôn nhỏ hơn lực đẩy, vì khoang phía ty bị ty chiếm mất một phần diện tích. Ví dụ ben bore 100 mm, ty 56 mm, chạy 200 bar: lực đẩy đạt 16,0 tấn nhưng lực kéo về chỉ còn 11,0 tấn, tức khoảng 69%. Nếu máy ép cần lực ở cả hai chiều, hãy tính theo chiều yếu hơn.
Cách xác định đường kính piston từ lực yêu cầu
Khi đã biết lực cần và áp suất hệ thống, tính đường kính piston theo công thức D = √(4F / (π × P)). Đây là bước ngược của F = P × A.
Ví dụ cụ thể, cần lực ép 10 tấn với hệ thống 200 bar:
- Đổi lực: 10 tấn × 9.807 = 98.066 N
- Đổi áp suất: 200 bar = 20 N/mm²
- Diện tích tối thiểu: 98.066 ÷ 20 = 4.903 mm²
- Đường kính: √(4 × 4.903 ÷ π) = 79,0 mm
Kết quả 79 mm không phải size tiêu chuẩn, nên bạn chọn bore 80 mm là size thương mại gần nhất, cho 10,3 tấn theo bảng tra. Muốn biên an toàn rộng hơn thì chọn bore 100 mm cho 16,0 tấn.

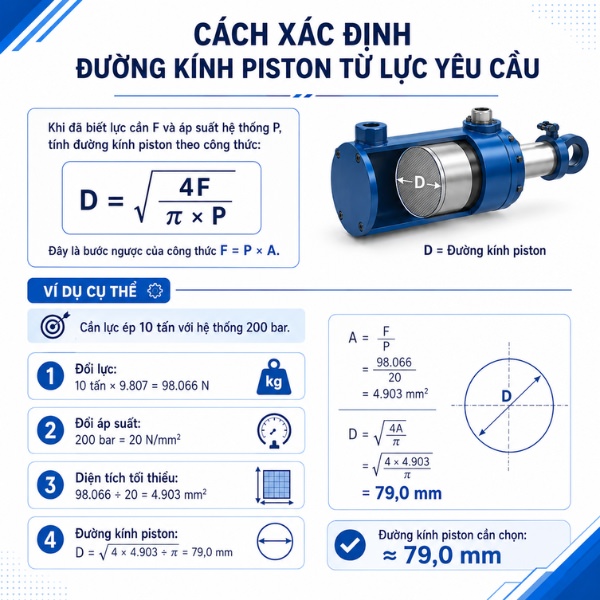

Ảnh cách xác định đường kính piston từ lực yêu cầu
Các tiêu chí quan trọng khi chọn ben ép cho bàn nâng và máy ép
Chọn ben nâng, ben ép dựa trên 6 tiêu chí: tải trọng và lực yêu cầu, hành trình, đường kính piston và ty ben, áp suất làm việc, chiều tác động, kích thước lắp đặt. Bỏ sót một tiêu chí có thể khiến ben quá tải, cong ty hoặc lắp không vừa khung máy.
Tải trọng nâng và lực ép yêu cầu
Xác định tải trọng nâng tối đa hoặc lực ép tối đa là bước đầu tiên và bắt buộc. Từ con số này, kết hợp áp suất hệ thống, bạn tra ra bore theo bảng ở trên.
Nên cộng biên an toàn 20-30% để bù ma sát, tổn hao áp suất và tải va đập khi khởi động. Riêng bàn nâng chở người có biên an toàn theo quy định cao hơn nhiều.
Hành trình ben thủy lực
Hành trình (stroke) là quãng đường piston đi hết cỡ, quyết định độ cao nâng hoặc độ sâu ép. Với bàn nâng, hành trình phải đủ đưa mặt bàn từ vị trí thấp nhất lên độ cao làm việc.
Hành trình dài làm tăng rủi ro cong ty (buckling) khi ty chịu nén dọc trục. Nguyên tắc: khi tỷ lệ hành trình trên đường kính ty vượt 10:1, bắt buộc kiểm tra buckling theo công thức Euler.

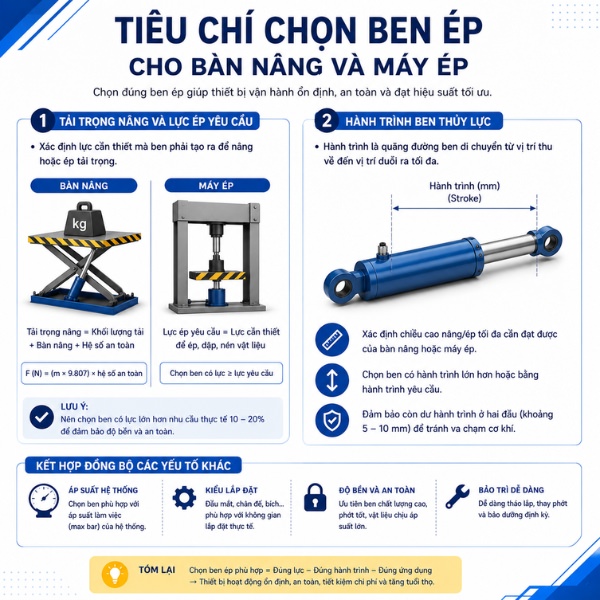

Ảnh tiêu chí chọn ben ép dựa vào tải trọng, hành trình
Đường kính piston và ty ben
Bore quyết định lực tối đa, còn đường kính ty quyết định khả năng chống cong. Tỷ lệ ty trên bore hợp lý thường nằm trong khoảng 50-70%.
| Bore | Đường kính ty tương ứng |
| 80 mm | 40 - 56 mm |
| 100 mm | 50 - 70 mm |
| 125 mm | 62 - 88 mm |
(**) Lưu ý: Khả năng chống cong tăng theo lũy thừa bậc 4 của đường kính ty. Tăng ty từ 50 mm lên 100 mm giúp tải chống cong tăng khoảng 16 lần. Đây là lý do ben nâng hành trình dài luôn cần ty vượt tỷ lệ thông thường.
Ngược lại, tăng ty làm giảm diện tích khoang kéo về, kéo theo lực rút giảm. Với ben ép cần lực về mạnh, đừng chọn ty quá lớn.
Áp suất làm việc
Áp suất hệ thống quyết định bore cần thiết cho cùng một mức lực - áp càng cao thì ben càng nhỏ gọn. Nhìn lại bảng tra: để đạt 20 tấn, bạn cần bore 125 mm ở 160 bar nhưng chỉ cần bore 100 mm ở 250 bar.
Luôn chọn áp suất định mức của ben cao hơn áp vận hành thực tế, để xử lý các đỉnh áp tức thời khi van đóng đột ngột hoặc tải kẹt.
Ben 1 chiều hay ben 2 chiều
Ben 1 chiều phù hợp ben nâng vì tải tự hạ nhờ trọng lực. Ben 2 chiều phù hợp ben ép vì cần chủ động cả hành trình ép lẫn hành trình về. Đây là khác biệt kết cấu quan trọng nhất giữa hai nhóm ứng dụng.
Ngoại lệ đáng lưu ý: bàn nâng cần hạ có kiểm soát tốc độ, hoặc bàn nâng lắp ngang không tận dụng được trọng lực, vẫn nên dùng ben 2 chiều.
Kích thước và phương án lắp đặt
Chiều dài rút gọn, chiều dài duỗi hết và đường kính ngoài phải khớp khoảng trống trên khung máy. Chiều dài rút gọn hay bị bỏ qua nhưng lại quyết định ben có lọt vào khung hay không.
Các kiểu lắp phổ biến gồm mặt bích (flange), chân đế (foot), tai treo (clevis) và trục xoay (trunnion). Nguyên tắc: chọn kiểu lắp theo đúng hướng truyền lực để tránh lực lệch (side load), một trong những nguyên nhân chính gây mòn phớt sớm và cong ty.

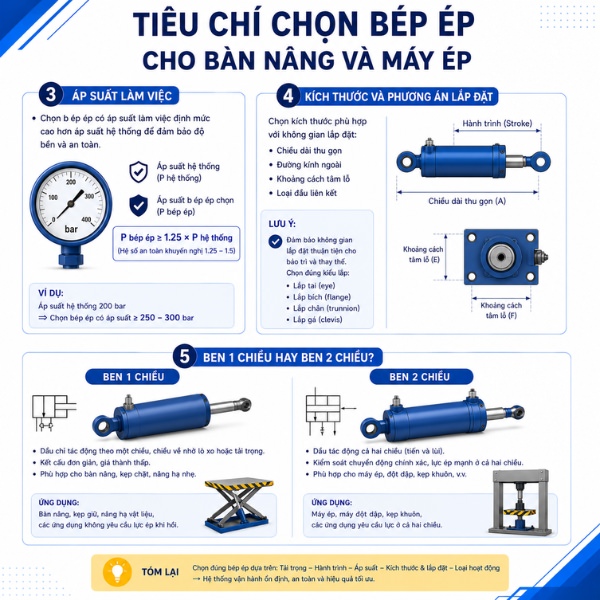

Ảnh chọn ben ép thuỷ lực dựa vào áp suất làm việc, kích thước lắp đặt, loại ben thuỷ lực
Kinh nghiệm chọn ben nâng, ben ép thủy lực phù hợp
Dưới đây là các lỗi thường gặp khi chọn ben và cách phòng tránh:
- Bàn nâng nhiều ben bị nâng lệch. Khi dùng 2-4 ben song song, chênh lệch ma sát nhỏ cũng làm mặt bàn nghiêng. Nên chọn ben cùng lô, cùng thông số và dùng van chia lưu lượng.
- Chỉ tính lực đẩy, quên lực kéo về. Lực về của ben 2 chiều chỉ khoảng 65-70% lực đẩy. Khuôn kẹt lúc rút mà ben thiếu lực thì không nhả được.
- Chọn sát ngưỡng lực tối đa. Ben chạy thường xuyên ở 95-100% công suất sẽ nhanh mỏi phớt. Nên để biên 20-30%.
- Bỏ qua kiểm tra cong ty. Ben nâng hành trình trên 1 m mà ty mảnh rất dễ cong, nhất là khi tải đặt lệch tâm.
- Đổ lỗi cho phớt kém. Phần lớn sự cố rò rỉ bắt nguồn từ dầu bẩn làm xước ty. Lọc dầu tốt hiệu quả hơn đổi sang phớt đắt tiền.
- Ước lượng thay vì tra catalogue. Bore, hành trình và áp suất định mức phải lấy từ tài liệu nhà cung cấp, không suy đoán theo ben cũ.
Chọn đúng ben nâng, ben ép thủy lực bắt đầu từ chiều tác động, sau đó tính lực theo F = P × A rồi chốt hành trình, bore, ty và áp suất. Hai yếu tố dễ bị xem nhẹ nhất là lực kéo về của ben 2 chiều và rủi ro cong ty khi hành trình dài. Kiểm tra đủ hai điểm này sẽ tránh được phần lớn sự cố tốn kém về sau. Cần tư vấn chọn đúng ben nâng, ben ép thủy lực cho bàn nâng hoặc máy ép của bạn? Liên hệ Kỷ Nguyên Máy qua hotline: 077.209.8686 để kỹ sư hỗ trợ tính bore, hành trình và kiểu lắp theo thông số thực tế của thiết bị.
