Xi lanh khí nén vuông: Đặc điểm và bảng tra kích thước

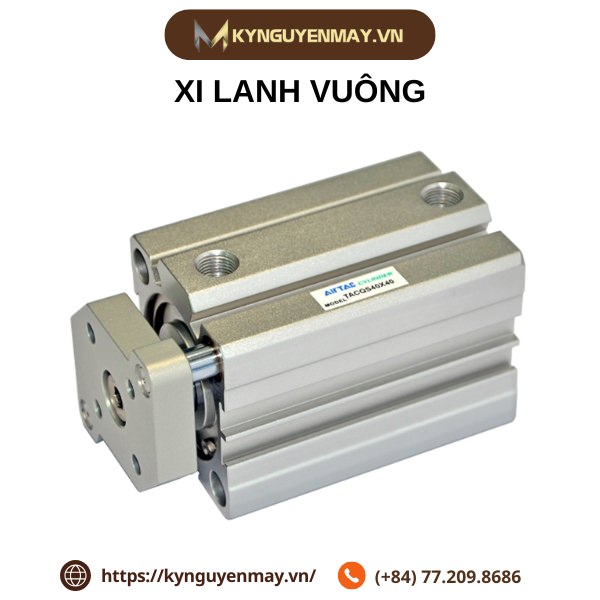

Xi lanh vuông khí nén là gì?

Đặc điểm nổi bật của xi lanh vuông

• Thiết kế tiết kiệm không gian: Thân hộp vuông cho phép lắp sát nhau, gá đặt gọn gàng trên máy, phù hợp không gian hẹp - ưu thế lớn so với xi lanh tròn cùng lực.
• Vật liệu chắc chắn: Nhôm định hình (nhẹ), inox hoặc thép chống gỉ, chịu áp lực và nhiệt độ cao, bền trong môi trường nhà xưởng nhiều bụi, rung động.
• Chống xoay, dẫn hướng tốt: Nhiều model có hai ty dẫn hướng (dòng TN/TDA) giúp chống xoay, tăng độ chính xác vị trí khi đẩy tải lệch tâm.
• Đa dạng phụ kiện lắp ghép: Dễ lắp thêm khớp nối đơn/đôi, mặt bích, chân trụ, gá xoay giữa (bracket)… đáp ứng nhiều kiểu lắp đặt.
• Lực và tốc độ linh hoạt: Dải đường kính piston và hành trình rộng, chọn được lực đẩy phù hợp cho cả tải nhẹ lẫn tải nặng.

Ảnh đặc điểm nổi bật của xi lanh vuông

Bảng tra kích thước xi lanh vuông

• SDA/ TN: mã dòng sản phẩm (SDA - thân vuông tác động kép; TN/TDA - dòng có 2 ty dẫn hướng).
• 32/ 25: đường kính piston, tính bằng mm (số đầu tiên).
• 100/ 200: hành trình piston, tính bằng mm (số sau dấu × hoặc -).

Bảng tra đường kính piston và hành trình tiêu chuẩn

Thông số làm việc tham khảo

Ứng dụng của xi lanh vuông

Nhờ thiết kế gọn và lực đa dạng, xi lanh vuông có mặt trong hầu hết dây chuyền tự động hóa và cơ khí:

• Tự động hóa sản xuất: Kẹp, gắp, đẩy, ép, nâng - hạ chi tiết trên dây chuyền lắp ráp, đóng gói, chiết rót.
• Công nghiệp nặng: Nhà máy xi măng, sắt thép, ép nhựa, gia công inox - nơi cần lực lớn và độ bền cao.
• Công nghiệp nhẹ: Dây chuyền điện tử (Samsung, Canon, LG…), thực phẩm - bao bì, dược phẩm, đồ uống.
• Cơ khí & lắp ráp: Lắp ráp ô tô - xe máy (Honda, Toyota, VinFast…), chế tạo máy, robot, đồ gỗ.
• Thiết bị chuyên dụng: Hệ thống rửa xe, máy đóng gói, máy ép, cơ cấu đẩy phôi trong máy CNC và máy công cụ.

Ảnh ứng dụng của xi lanh vuông

Những lưu ý khi mua xi lanh vuông

• Xác định lực đẩy - đường kính piston: Ước lượng lực cần thiết rồi tra ngược ra đường kính piston, chọn dư 20-30% để đảm bảo an toàn.
• Chọn hành trình phù hợp: Chọn hành trình lớn hơn nhu cầu thực tế khoảng 5-10 mm để tạo khoảng đệm, tránh piston va đập ở cuối hành trình.
• Vật liệu theo môi trường: Nhôm cho tải nhẹ - trung bình; inox/ thép cho môi trường ăn mòn, ẩm, nhiệt độ cao hoặc tải nặng.
• Kiểm tra áp suất & nhiệt độ: Đảm bảo áp suất hệ thống nằm trong dải 0,1 - 1,0 MPa và nhiệt độ làm việc phù hợp với dòng sản phẩm.
• Kiểu lắp đặt & phụ kiện: Cần chống xoay/dẫn hướng thì chọn dòng 2 ty (TN/TDA); cần lắp mặt bích, chân đế, khớp nối thì xác định trước để đặt đúng phụ kiện.
• Thương hiệu & nhà cung cấp: Ưu tiên hãng uy tín và nhà cung cấp có bảo hành, hỗ trợ kỹ thuật để tránh hàng kém chất lượng.
• Điều kiện vận hành & bảo trì: Dùng khí sạch, khô, đã qua bộ lọc; tra dầu mỡ và kiểm tra gioăng định kỳ để duy trì hiệu suất và tuổi thọ.

Ảnh những lưu ý khi mua xi lanh vuông
