Xi lanh xoay khí nén trong gắp - định vị tự động

Trong các dây chuyền tự động hóa hiện đại từ máy CNC, robot gắp phôi đến trạm đóng gói, xi lanh xoay khí nén đang trở thành thành phần không thể thiếu trong cơ cấu gắp và định vị. Thiết bị này giúp xoay chi tiết, gá phôi hoặc dụng cụ cắt với độ chính xác cao mà không cần đến động cơ servo phức tạp, tiết kiệm đáng kể chi phí đầu tư và bảo trì cho xưởng sản xuất. Bài viết dưới đây phân tích cấu tạo, nguyên lý hoạt động, ưu điểm và cách chọn xi lanh xoay khí nén phù hợp cho cơ cấu gắp - định vị tự động trong ngành cơ khí, CNC và tự động hóa!

Ảnh xi lanh xoay khí nén trong gắp - định vị tự động

Xi lanh xoay khí nén trong gắp - định vị tự động là gì?

Xi lanh xoay khí nén (pneumatic rotary actuator) là thiết bị chuyển đổi năng lượng khí nén thành chuyển động quay quanh một trục cố định, thay vì chuyển động tịnh tiến như xi lanh thông thường. Trong cơ cấu gắp - định vị tự động, xi lanh xoay thường được lắp kết hợp với tay gắp khí nén hoặc đầu kẹp, đóng vai trò xoay chi tiết đến đúng góc độ trước khi định vị, gia công hoặc lắp ráp. Xi lanh xoay thường được chọn theo góc quay 90° đến 360° vì phù hợp với hầu hết thao tác lật, xoay phôi trên băng chuyền hoặc bàn gá CNC.

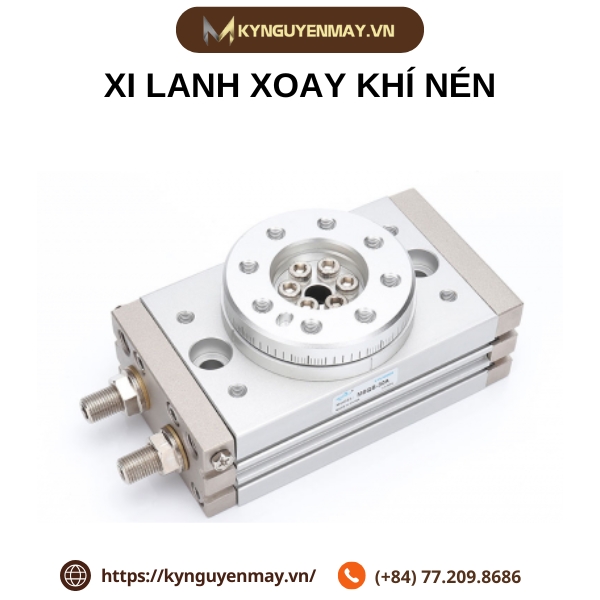

Ảnh xi lanh xoay khí nén

Các bộ phận chính của xy lanh xoay

Điểm khác biệt lớn nhất giữa xi lanh khí nén thông thường và xi lanh xoay nằm ở loại hình chuyển động đầu ra. Nếu xi lanh tiêu chuẩn biến áp lực khí nén thành chuyển động tịnh tiến (đẩy/kéo thẳng) thông qua cần piston, thì xi lanh xoay lại có nhiệm vụ biến đổi năng lượng đó thành mô-men xoắn (chuyển động quay) để phục vụ các tác vụ như lật phôi, xoay góc, hoặc làm khớp nối robot.

Các bộ phận có trong cấu tạo chung:

• Thân xi lanh
• Cổng cấp khí
• Gioăng phớt làm kín

Bộ phận là đặc trưng riêng của xi lanh xoay:

 Để trục có thể tự xoay tròn tại chỗ thay vì thò ra thụt vào, bên trong xi lanh xoay được tinh chỉnh lại với các bộ phận truyền động cơ khí đặc biệt sau:

• Thiết kế Piston đặc thù (Piston đôi hoặc dạng cánh gạt)

Khác với khối piston trượt đơn thuần, xi lanh xoay sử dụng hai cơ cấu nhận lực chính:

+ Dạng thanh răng (Rack & Pinion): Sử dụng hệ thống piston đôi (2 piston) đặt đối xứng hai bên. Áp lực khí nén sẽ đẩy 2 piston này trượt tịnh tiến ngược chiều nhau bên trong thân buồng khí.

+ Dạng cánh gạt (Vane type): Không sử dụng piston dạng khối trụ mà dùng một hoặc hai phiến cánh gạt gắn trực tiếp vào tâm. Khí nén được bơm vào sẽ ép thẳng lên bề mặt cánh gạt, đẩy cánh gạt quét dọc theo thành buồng tròn để tạo ra lực quay.

• Cơ cấu biến đổi chuyển động: Thanh răng và Bánh răng

+ Thân của các khối piston được gia công phay rãnh để trở thành các thanh răng.

+ Ở chính giữa hai thanh răng đối xứng này là một bánh răng trung tâm được đặt ăn khớp hoàn toàn với các rãnh răng.

+ Khi áp suất khí đẩy hai thanh răng tịnh tiến ngược chiều nhau (một thanh trượt tới, một thanh trượt lùi), lực kéo/đẩy thẳng này sẽ trực tiếp làm quay bánh răng ở giữa. Cơ cấu này giúp triệt tiêu ma sát lệch tâm, sinh ra lực mô-men xoắn rất lớn và đồng đều.

• Trục xoay chính (Rotary Shaft)

Đây là chi tiết thay thế cho "cần piston" (trục piston) trên xi lanh tiêu chuẩn. Trục xoay là một khối kim loại hình trụ nằm ở tâm xi lanh, được gắn chết vào bánh răng trung tâm (đối với loại thanh răng) hoặc trục cánh gạt. Khi bánh răng xoay, trục này sẽ nhận toàn bộ lực xoắn và truyền chuyển động quay đó ra bên ngoài bề mặt thiết bị để kết nối trực tiếp với bàn gắp, mâm xoay, hoặc cánh tay chấp hành.

• Vít điều chỉnh góc quay (Angle Adjustment Screw)

Ở xi lanh đẩy thẳng, hành trình piston bị giới hạn cố định bởi độ dài của thân áo xi lanh. Tuy nhiên, với xi lanh xoay, người dùng cần độ mở linh hoạt (ví dụ cần mâm lật góc chính xác 90 độ, 180 độ, hoặc 190 độ).

+ Do đó, thiết bị này được tích hợp thêm các cụm vít hãm cơ khí ở hai bên hông.

+ Khi người dùng vặn siết nới các ốc vít này, chốt chặn bên trong sẽ giới hạn lại hành trình trượt của thanh răng, từ đó khóa chính xác góc quay tối đa của trục ở vị trí mong muốn, giúp hệ thống không bị va đập quán tính khi kết thúc hành trình lật.

 >> CÓ THỂ BẠN QUAN TÂM: CẤU TẠO CỦA XY LANH KHÍ NÉN: CHI TIẾT TỪNG BỘ PHẬN & CHỨC NĂNG

Nguyên lý hoạt động của xi lanh xoay khí nén khi gắp phôi - định vị tự động

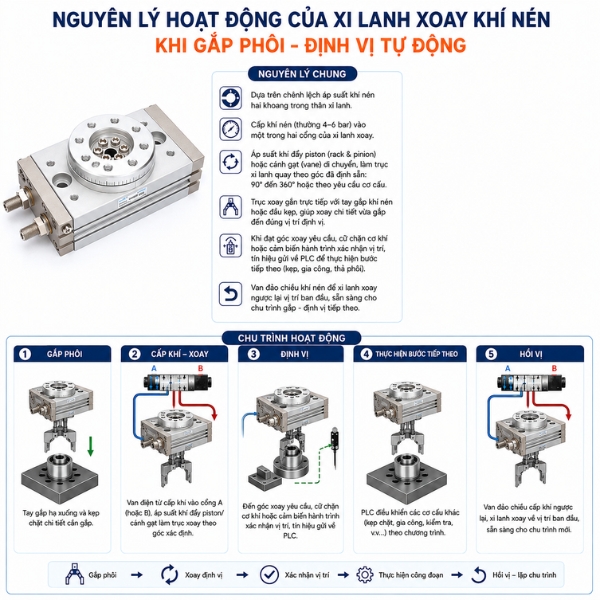

Ảnh nguyên lý hoạt động của xi lanh xoay khí nén khi gắp phôi - định vị tự động

Ưu điểm khi dùng xi lanh xoay khí nén cho gắp - định vị

• Chi phí đầu tư thấp: Rẻ hơn nhiều so với động cơ servo/ robot xoay cho cùng chức năng xoay góc cố định.
• Tốc độ phản hồi nhanh: Chu kỳ gắp - xoay - định vị chỉ mất khoảng 0,2-0,5 giây, giúp tăng nhịp sản xuất.
• Cấu tạo đơn giản, bền bỉ: Ít chi tiết chuyển động phức tạp, dễ bảo trì và có tuổi thọ hàng triệu chu kỳ.
• Điều chỉnh góc xoay linh hoạt: Cữ chặn cơ khí cho phép tinh chỉnh góc từ 90°-360° mà không cần lập trình lại.
• Lực xoay (mô-men xoắn) ổn định: Phù hợp với các ứng dụng gắp - xoay phôi có tải trọng vừa và nặng trong gia công cơ khí.
• Dễ tích hợp với hệ thống khí nén sẵn có: Không cần đầu tư thêm hệ điều khiển servo riêng, tận dụng được hạ tầng khí nén của nhà xưởng.
• Kích thước gọn: Dễ lắp trên tay robot, đầu gắp hoặc cụm đồ gá có không gian hạn chế.

So với việc sử dụng robot 6 trục hoặc động cơ servo chỉ để thực hiện một thao tác xoay góc cố định, xi lanh xoay khí nén là giải pháp tối ưu chi phí cho các xưởng vừa và nhỏ cần tự động hóa từng công đoạn mà chưa cần đầu tư hệ thống robot phức tạp.

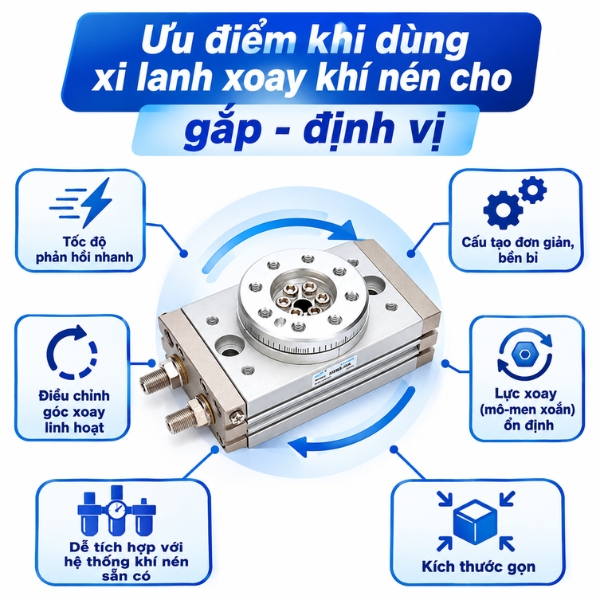

Ảnh ưu điểm khi dùng xi lanh xoay khí nén cho gắp - định vị

Ứng dụng xi lanh xoay khí nén trong gắp - định vị tự động

• Gắp và xoay phôi: Kết hợp với kẹp khí nén để giữ phôi, sau đó xoay 90° đến 360° và đưa phôi sang vị trí tiếp theo.
• Định hướng sản phẩm: Xoay sản phẩm về đúng hướng trước khi đưa vào công đoạn gia công, lắp ráp hoặc kiểm tra.
• Chuyển phôi giữa các công đoạn: Thực hiện thao tác gắp - xoay - đặt phôi giữa băng tải, bàn máy hoặc các vị trí làm việc khác nhau.
• Cấp phôi cho máy CNC: Kết hợp với bộ gắp để lấy phôi, xoay đúng hướng và đưa vào vị trí gia công theo chu trình tự động.
• Xoay sản phẩm trên băng tải: Thay đổi hướng hoặc tư thế sản phẩm để phù hợp với quy trình vận chuyển và xử lý tiếp theo.
• Định vị linh kiện khi lắp ráp: Xoay và đưa linh kiện về đúng góc trước khi thực hiện thao tác ép, lắp hoặc cố định.
• Cơ cấu Pick & Place: Kết hợp xi lanh xoay + kẹp khí nén để tạo cơ cấu gắp, xoay và đặt sản phẩm tự động.
• Cơ cấu phân loại sản phẩm: Xoay hoặc chuyển hướng sản phẩm sang các vị trí khác nhau dựa trên yêu cầu của dây chuyền.
• Máy đóng gói tự động: Xoay và định hướng sản phẩm trước khi thực hiện các bước đóng gói, dán nhãn hoặc đóng hộp.

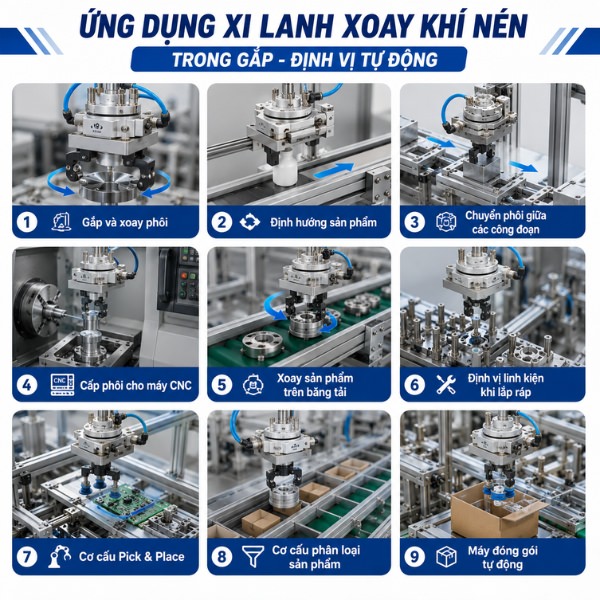

Ảnh ứng dụng xi lanh xoay khí nén trong gắp - định vị tự động

Cách chọn xi lanh xoay khí nén cho cơ cấu gắp - định vị tự động

Khi lựa chọn xi lanh xoay cho ứng dụng gắp - định vị, kỹ sư và bộ phận mua hàng nên căn cứ vào các tiêu chí sau:

• Mô-men xoắn: Tính theo trọng lượng và mô-men quán tính của chi tiết + tay gắp gắn trên trục xoay. Chọn xi lanh có mô-men xoắn định mức lớn hơn tải thực tế tối thiểu 20-30% để đảm bảo an toàn và tuổi thọ.
• Góc xoay: 90° đến 360° là phổ biến nhất cho thao tác lật/ xoay phôi; nếu cần góc tùy chỉnh, chọn loại có cữ chặn điều chỉnh được (adjustable stroke).
• Tốc độ chu kỳ: Đối chiếu với nhịp sản xuất của dây chuyền - xi lanh cần đạt tốc độ xoay phù hợp mà vẫn êm, không gây rung lắc làm rơi phôi.
• Khả năng chống bụi, dầu, phôi kim loại: Với môi trường gia công CNC nhiều phoi và dầu cắt, nên chọn dòng có phớt chắn bụi và cấp bảo vệ IP65 trở lên.
• Kết nối với tay gắp/ đồ gá: Kiểm tra mặt bích, kích thước trục để tương thích trực tiếp với tay gắp khí nén hoặc cần chuyển đổi thêm bracket.
• Ngân sách và thời gian giao hàng: Với đơn hàng gấp, nên làm việc với nhà phân phối có sẵn hàng tồn kho tại Việt Nam thay vì đặt hàng nhập khẩu trực tiếp để rút ngắn thời gian dừng máy khi thay thế.

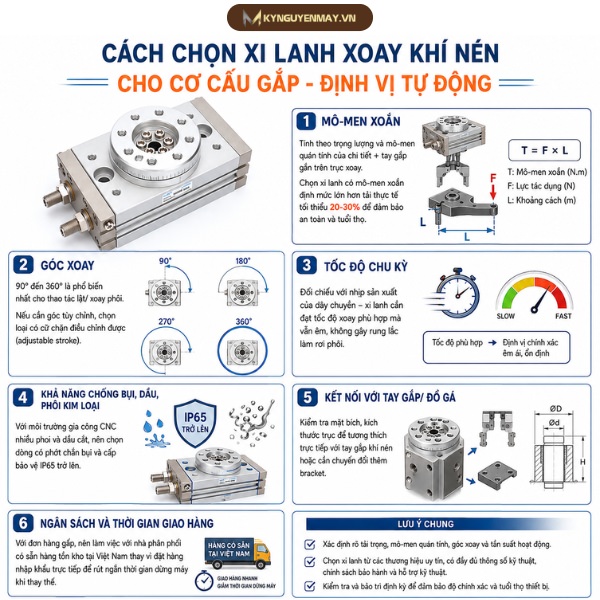

Ảnh cách chọn xi lanh xoay khí nén cho cơ cấu gắp - định vị tự động

>> CÓ THỂ BẠN QUAN TÂM: TỔNG HỢP CÁC LOẠI XY LANH KHÍ NÉN:

• XI LANH KHÍ NÉN 1 CHIỀU
• XI LANH KHÍ NÉN 2 CHIỀU
• XY LANH KHÍ NÉN TRÒN
• XILANH VUÔNG
• XY LANH COMPACT MỎNG
• XY LANH KHÔNG TRỤC
• XY LANH KẸP


Xi lanh xoay khí nén là giải pháp hiệu quả về chi phí và độ tin cậy cho các cơ cấu gắp - định vị tự động trong ngành CNC, cơ khí và tự động hóa. Việc chọn đúng loại, đúng mô-men xoắn và đúng thương hiệu ngay từ đầu sẽ giúp xưởng sản xuất vận hành ổn định, giảm thời gian dừng máy và tối ưu chi phí bảo trì lâu dài. Muốn tư vấn chi tiết về xi lanh xoay khí nén, hãy liên hệ Kỷ Nguyên Máy qua hotline: 077.209.8686
