Cấu tạo xi lanh khí nén: Chi tiết từng bộ phận & chức năng

Cấu tạo xi lanh khí nén là kiến thức nền tảng giúp kỹ sư, thợ vận hành và bộ phận mua hàng chọn đúng model, lắp đặt chuẩn và xử lý sự cố nhanh. Xi lanh khí nén (xy lanh khí nén) là cơ cấu chấp hành biến năng lượng khí nén thành chuyển động thẳng để đẩy, kéo, kẹp và nâng hạ trong dây chuyền tự động hóa. Bài viết sau đây bóc tách chi tiết cấu tạo của xi lanh khí nén qua 9 bộ phận chính!

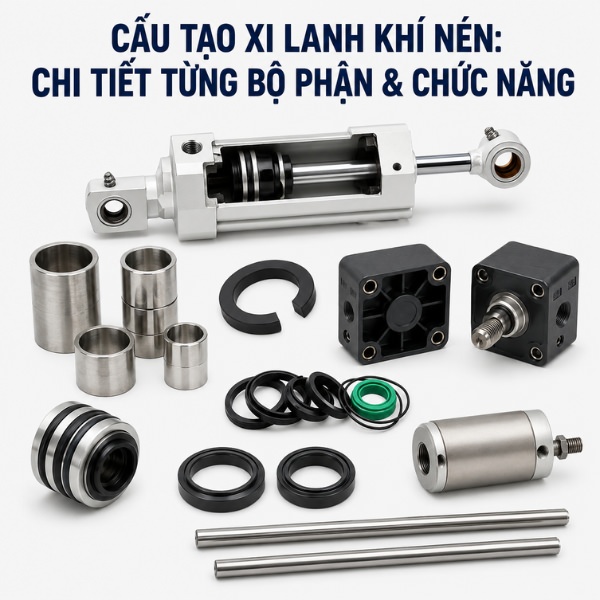

Ảnh cấu tạo xi lanh khí nén: Chi tiết từng bộ phận & chức năng

9 bộ phận chính của xi lanh khí nén

Trước khi tìm hiểu chi tiết cấu tạo, nhiều người vẫn thắc mắc xi lanh là gì và vì sao thiết bị này lại phổ biến đến vậy: đơn giản, xi lanh khí nén hoạt động dựa trên nguyên lý dùng áp suất khí nén tác động lên piston bên trong buồng kín, tạo ra lực đẩy hoặc kéo để vận hành các cơ cấu chấp hành khác như tay gắp, bàn nâng, van điều khiển...

Để hiểu rõ vì sao xi lanh có thể tạo ra lực và chuyển động ổn định như vậy, cần đi sâu vào từng bộ phận cấu thành nên nó, bao gồm thân xi lanh, piston, cần piston, các loại phớt làm kín, nắp xi lanh và cổng cấp khí - mỗi bộ phận đảm nhiệm một chức năng riêng nhưng phối hợp chặt chẽ để đảm bảo xi lanh vận hành chính xác, bền bỉ trong môi trường công nghiệp khắc nghiệt.

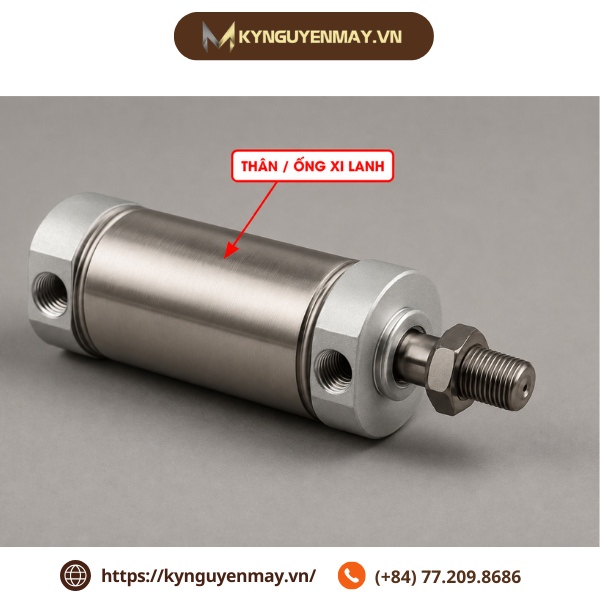

1. Thân/ ống xi lanh

Thân xi lanh (còn gọi là ống xi lanh) là chi tiết hình trụ tạo không gian chứa và dẫn hướng cho piston chuyển động. Bộ phận này thường được chế tạo từ hợp kim nhôm hoặc thép không gỉ, mặt trong được gia công tinh và mạ để giảm ma sát, chịu áp lực và chống ăn mòn.

Ảnh thân/ ống xi lanh

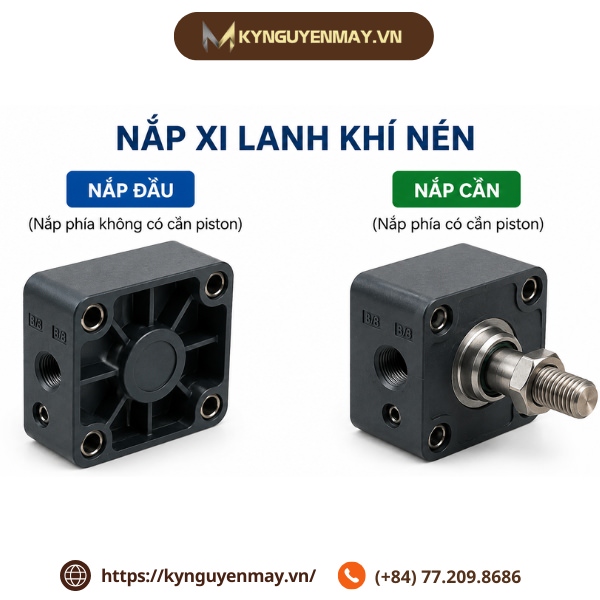

2. Nắp xi lanh (nắp đầu & nắp cần)

Nắp xi lanh làm nhiệm vụ bịt kín hai đầu ống và chứa cổng cấp - xả khí. Trong cấu tạo xi lanh khí nén, nắp được chia làm hai loại: nắp đầu (phía đuôi, không có cần) và nắp cần (phía cần piston đi ra). Nắp thường tích hợp gioăng làm kín và có thể lắp đệm giảm chấn để hạn chế va đập ở cuối hành trình.

Ảnh nắp xi lanh (nắp đầu và nắp cần)

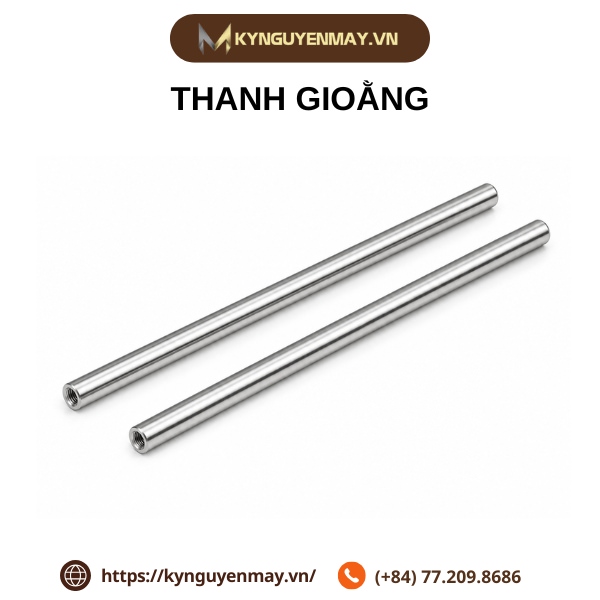

3. Thanh giằng

Thanh giằng là các bu-lông dài chạy dọc thân, siết chặt nắp đầu và nắp cần vào ống xi lanh thành một khối cứng vững. Bộ phận này giúp xi lanh chịu được áp suất và tải trọng lặp lại mà không bị hở đầu. Thanh giằng đặc trưng cho dòng xi lanh vuông tiêu chuẩn (ISO 15552); một số dòng compact hoặc xi lanh hàn không dùng thanh giằng.

Ảnh thanh giằng

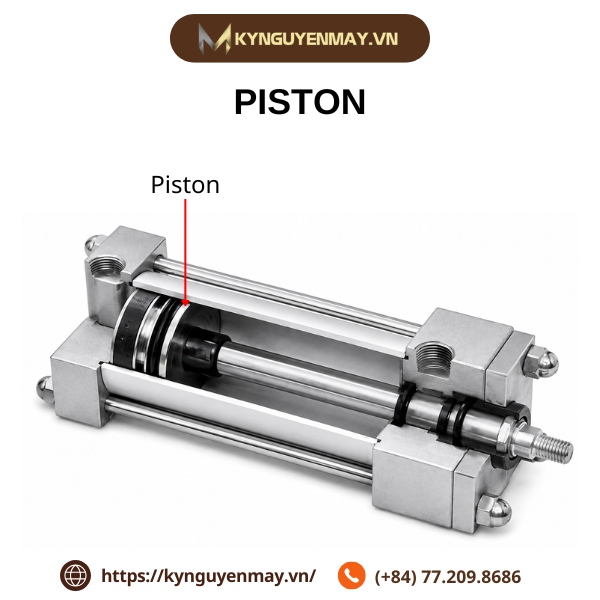

4. Piston

Piston là chi tiết hình đĩa nằm bên trong thân, chia lòng xi lanh thành hai khoang riêng biệt. Khi khí nén tác động lên bề mặt piston, nó di chuyển tịnh tiến và tạo ra lực đẩy hoặc kéo. Piston thường làm từ nhôm hoặc nhựa kỹ thuật để nhẹ, giảm ma sát, và là bộ phận truyền lực trực tiếp trong cấu tạo của xi lanh khí nén.

Ảnh piston

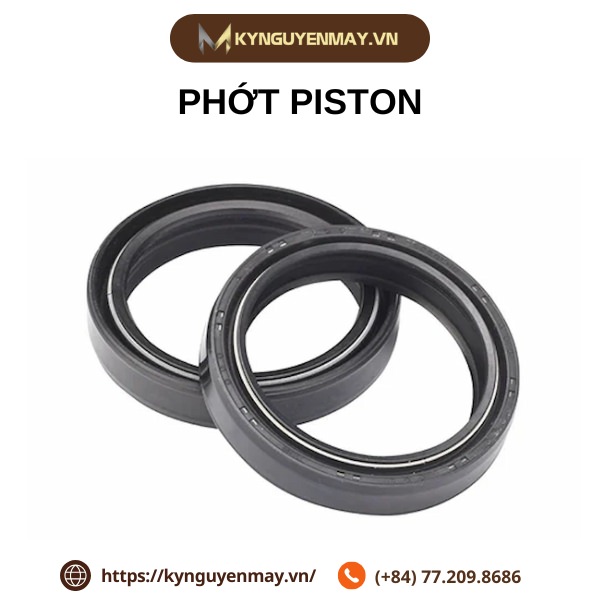

5. Phớt piston

Phớt piston là gioăng làm kín gắn quanh piston, ngăn khí nén rò rỉ qua lại giữa hai khoang. Đây là chi tiết quyết định độ kín và hiệu suất của xi lanh: phớt tốt giúp giữ đủ áp suất để sinh lực, phớt mòn khiến xi lanh yếu lực và tiêu hao khí. Phớt piston thường làm từ cao su NBR, PU hoặc vật liệu chịu nhiệt tùy môi trường.

Ảnh phớt piston

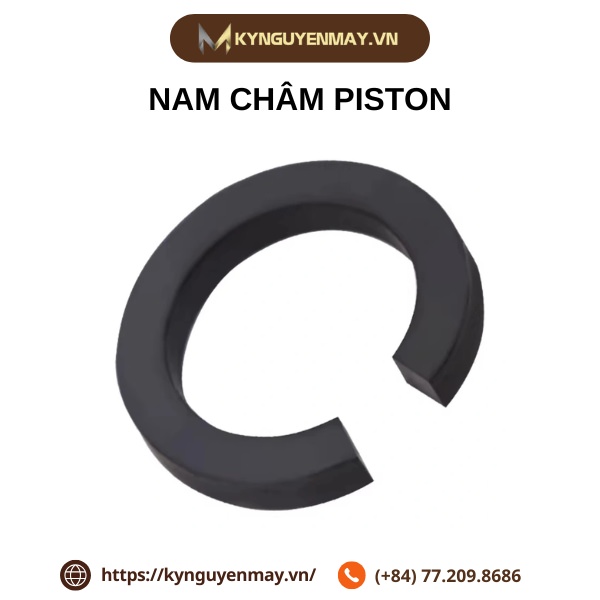

6. Nam châm piston

Nam châm piston là vòng từ gắn trên piston, cho phép cảm biến hành trình (cảm biến từ) nhận biết vị trí piston từ bên ngoài mà không cần tiếp xúc. Nhờ bộ phận này, hệ thống tự động hóa có thể giám sát piston đã ra/ vào hết hành trình để phối hợp với PLC. Không phải xi lanh nào cũng có nam châm — chỉ các model ký hiệu "có từ" (magnetic) mới hỗ trợ lắp cảm biến.

Ảnh nam châm piston

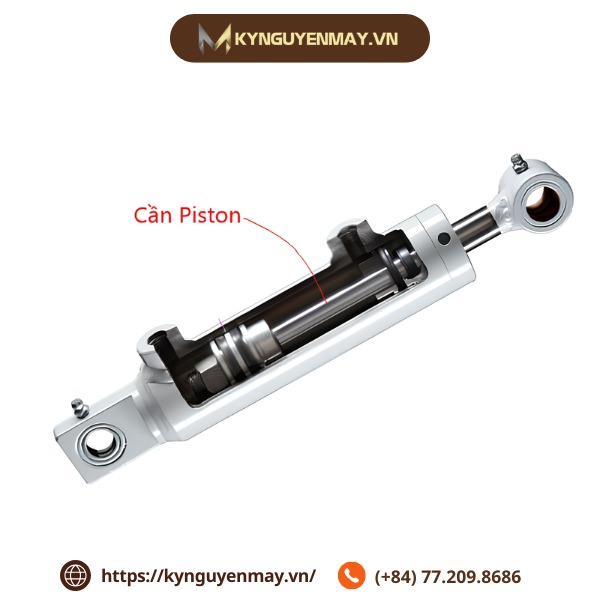

7. Cần piston

Cần piston (ty piston) là thanh kim loại nối liền với piston, truyền chuyển động và lực ra bên ngoài để kết nối với cơ cấu chấp hành. Cần thường làm từ thép mạ crôm cứng hoặc thép không gỉ để chống mài mòn, chống gỉ và hạn chế cong khi chịu tải bên. Đường kính và độ thẳng của cần piston ảnh hưởng trực tiếp tới tuổi thọ và độ chính xác của xi lanh.

Ảnh cần piston

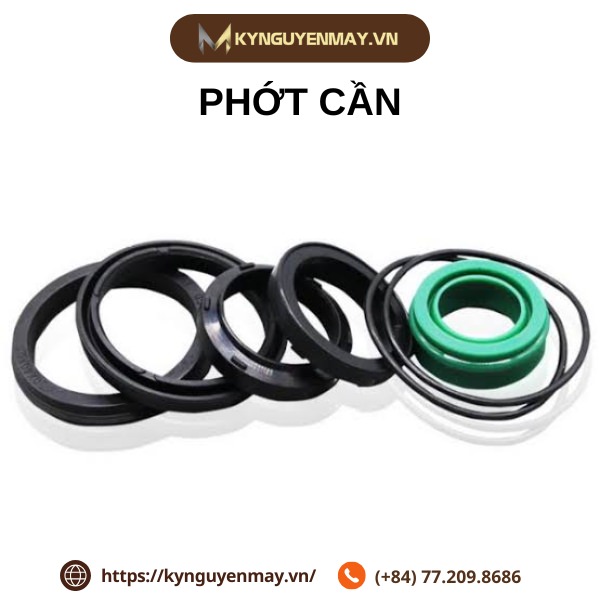

8. Phớt cần

Phớt cần là gioăng làm kín tại vị trí cần piston xuyên qua nắp cần, giữ khí nén không thoát ra ngoài đồng thời gạt bụi bẩn không cho lọt vào trong. Trong cấu tạo xi lanh khí nén, phớt cần thường đi kèm một vòng gạt bụi (wiper) ở ngoài cùng. Đây là bộ phận hay hỏng nhất do tiếp xúc trực tiếp với môi trường bên ngoài.

Ảnh phớt cần

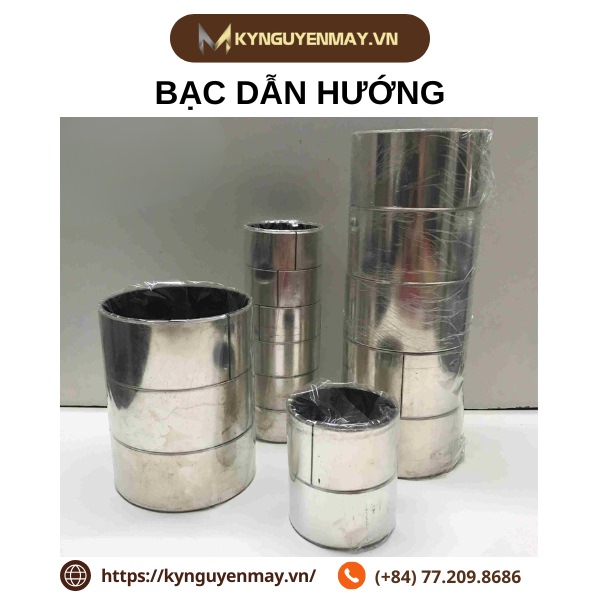

9. Bạc dẫn hướng

Bạc dẫn hướng lắp trong nắp cần, ôm quanh cần piston để định tâm và đỡ tải khi cần chuyển động ra vào. Bộ phận này giảm ma sát và mài mòn giữa cần và nắp, giữ cho hành trình êm và thẳng. Bạc dẫn hướng thường làm từ đồng, hợp kim tự bôi trơn hoặc nhựa kỹ thuật; bạc mòn sẽ khiến cần bị rơ và phớt cần nhanh hỏng.

Ảnh bạc dẫn hướng

So sánh điểm khác biệt về cấu tạo của 8 loại xy lanh

Cấu tạo xi lanh khí nén gồm 9 bộ phận chính là nền tảng chung, nhưng mỗi loại xy lanh lại biến đổi một vài chi tiết để phù hợp với công dụng riêng: xi lanh 1 chiều thêm lò xo hoàn lực, xy lanh không trục bỏ hẳn cần piston, xy lanh kẹp dùng 2 cần đối xứng, xilanh xoay chuyển piston tịnh tiến thành chuyển động quay... Việc nắm rõ những điểm khác biệt này giúp bạn chọn đúng loại xy lanh cho từng ứng dụng thay vì chỉ dựa vào tên gọi. Bảng so sánh dưới đây tổng hợp chi tiết cấu tạo của 8 loại xy lanh khí nén phổ biến nhất hiện nay.

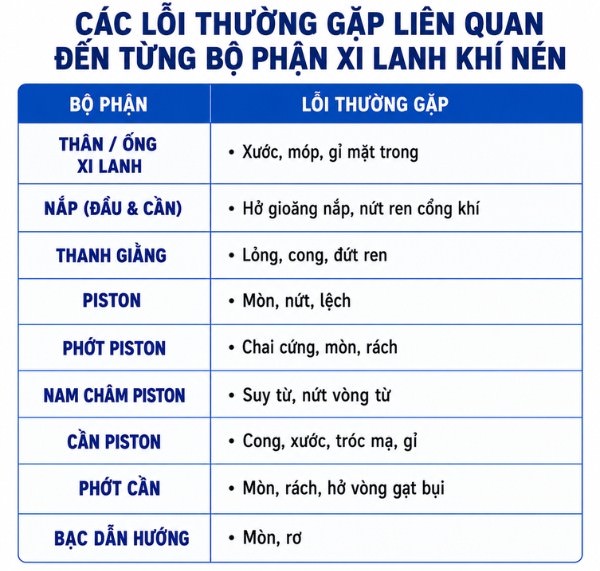

Các lỗi thường gặp liên quan đến từng bộ phận xi lanh khí nén

Hầu hết sự cố của xi lanh khí nén đều bắt nguồn từ một bộ phận cụ thể. Bảng dưới tổng hợp lỗi thường gặp theo từng bộ phận, dấu hiệu nhận biết và cách xử lý nhanh để bạn khoanh vùng nguyên nhân trước khi tháo máy.

Ảnh các lỗi thường gặp liên quan đến từng bộ phận xi lanh khí nén

>> CÓ THỂ BẠN QUAN TÂM: TỔNG HỢP CÁC LOẠI XY LANH KHÍ NÉN:

• XI LANH 1 CHIỀU
• XI LANH 2 CHIỀU
• XY LANH KHÍ NÉN TRÒN
• XILANH VUÔNG
• XY LANH COMPACT MỎNG
• XY LANH KHÔNG TRỤC
• XY LANH KẸP
• XILANH XOAY KHÍ NÉN

Tóm lại, nắm rõ cấu tạo xi lanh khí nén với 9 bộ phận chính giúp bạn chọn đúng model, lắp đặt chuẩn và xử lý sự cố nhanh gọn ngay tại xưởng. Khi xi lanh yếu lực hay xì khí, hãy khoanh vùng theo từng bộ phận thay vì thay cả cụm để tiết kiệm chi phí. Cần tư vấn chọn xi lanh khí nén và phụ kiện thay thế chính hãng, liên hệ ngay Kỷ Nguyên Máy qua hotline 077.209.8686.
