Xi lanh compact/ mỏng: Giải pháp cho không gian lắp đặt hẹp

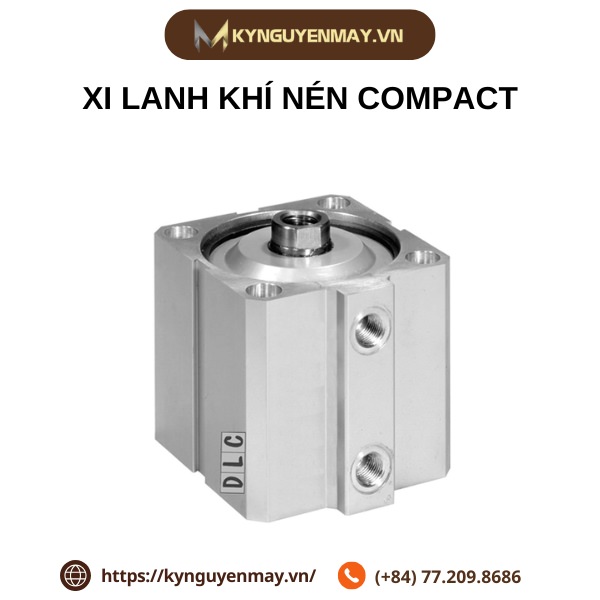

Xi lanh khí nén compact/ mỏng là gì?

Đặc điểm nổi bật của xi lanh khí nén mỏng

• Thiết kế thân ngắn, siêu nhỏ gọn: Khoảng cách piston và tổng chiều dài rút ngắn, dễ lắp vào các vị trí mà xi lanh tiêu chuẩn không đặt vừa.
• Trọng lượng nhẹ: Thân thường bằng hợp kim nhôm, giảm tải cho kết cấu và cơ cấu chuyển động của máy.
• Tác động kép, hành trình ngắn: Phần lớn dòng compact là loại tác động kép, tối ưu cho hành trình ngắn với tốc độ chu kỳ cao.
• Tốc độ phản hồi nhanh: Thể tích khoang khí nhỏ nên đóng/mở nhanh, đáp ứng dây chuyền yêu cầu nhịp độ cao.
• Đa dạng kiểu lắp (mounting) và phụ kiện: Dễ tích hợp cảm biến hành trình, gá đặt theo nhiều hướng khác nhau.
• Dải thông số phổ biến: Áp suất làm việc khoảng 0.1-0.9 MPa, tốc độ 30-500 mm/s tùy quy cách, vật liệu hợp kim nhôm chịu lực tốt.

Ảnh đặc điểm nổi bật của xi lanh khí nén mỏng

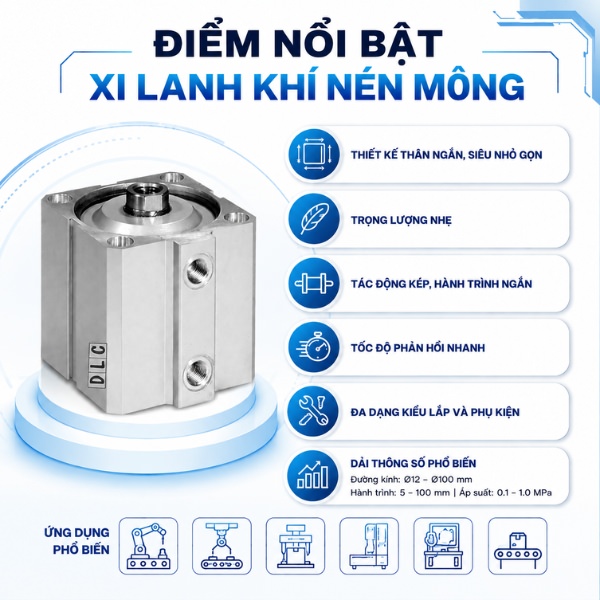

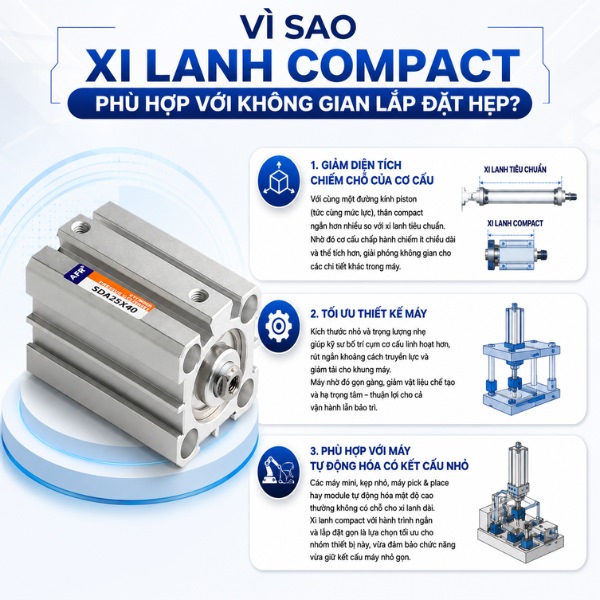

Vì sao xi lanh compact phù hợp với không gian lắp đặt hẹp?

Giảm diện tích chiếm chỗ của cơ cấu

Tối ưu thiết kế máy

Phù hợp với máy tự động hóa có kết cấu nhỏ

Ứng dụng xi lanh khí nén compact

• Tự động hóa & đóng gói: Cơ cấu kẹp, đẩy, gá chi tiết, máy dán nhãn, máy phân loại sản phẩm trên băng tải.
• Máy pick & place: Chuyển và kẹp các chi tiết nhỏ với chu kỳ nhanh trong không gian hẹp.
• Chế tạo & lắp ráp cơ khí: Robot hàn, cơ cấu nâng hạ nhỏ, đồ gá trên dây chuyền sản xuất ô tô, xe máy.
• Thực phẩm & dược phẩm: Dây chuyền đóng chai, chiết rót, đóng gói vỉ thuốc – nơi cần thiết bị gọn, sạch.
• Công nghiệp nhẹ & chế biến gỗ: Máy cắt, máy ép mộng, hệ thống kẹp phôi tự động.
• Thiết bị điện tử: Các cụm cơ cấu yêu cầu kích thước nhỏ, độ chính xác lặp lại cao.

Ảnh ứng dụng xi lanh khí nén compact

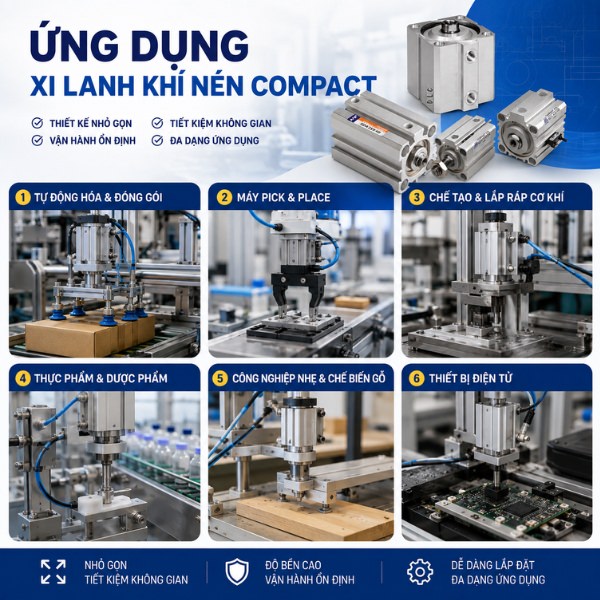

Những lưu ý khi sử dụng xi lanh compact/ mỏng

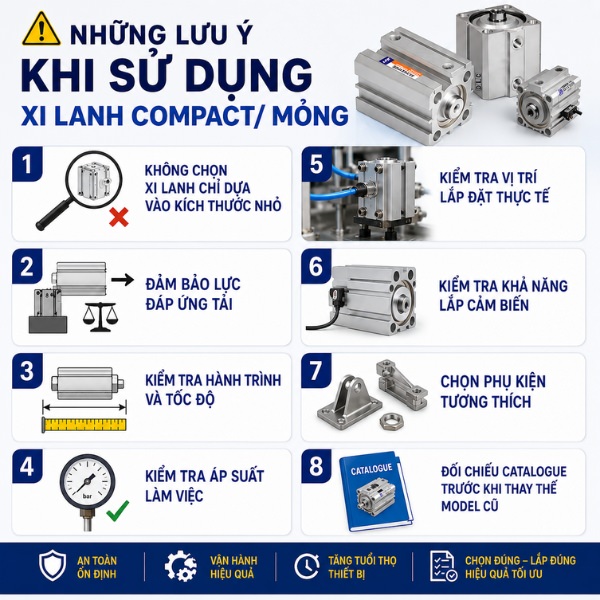

• Không chọn xi lanh chỉ dựa vào kích thước nhỏ: Kích thước gọn là ưu điểm, nhưng phải xét đồng thời lực, hành trình và tải thực tế - không lấy "nhỏ" làm tiêu chí duy nhất.
• Đảm bảo lực đáp ứng tải: Tính lực đẩy/ kéo theo áp suất và đường kính piston. Lưu ý lực chiều kéo về nhỏ hơn chiều đẩy ra do tiết diện bị trừ phần cần piston.
• Kiểm tra hành trình và tốc độ: Compact tối ưu cho hành trình ngắn; nếu cần stroke dài hoặc tốc độ cao thì cân nhắc dòng khác hoặc bổ sung giảm chấn.
• Kiểm tra áp suất làm việc: Đối chiếu dải áp suất của xi lanh (thường 0.1–0.9 MPa) với áp suất nguồn khí thực tế của hệ thống.
• Kiểm tra vị trí lắp đặt thực tế: Đo khoảng trống theo cả ba phương và hướng ra của cần piston trước khi chốt model, tránh vướng cơ cấu lân cận.
• Kiểm tra khả năng lắp cảm biến: Nếu cần giám sát vị trí, xác nhận thân xi lanh có rãnh gắn cảm biến hành trình phù hợp.
• Chọn phụ kiện tương thích: Đầu nối, gá lắp (mounting), van tiết lưu, bộ lọc – tách ẩm (FRL) phải khớp với cổng khí và kiểu lắp của xi lanh.
• Đối chiếu catalogue trước khi thay thế model cũ: Khi thay thế, so sánh kỹ đường kính, hành trình, kiểu ren cổng và kích thước lắp để đảm bảo tương thích với thiết kế hiện có.
