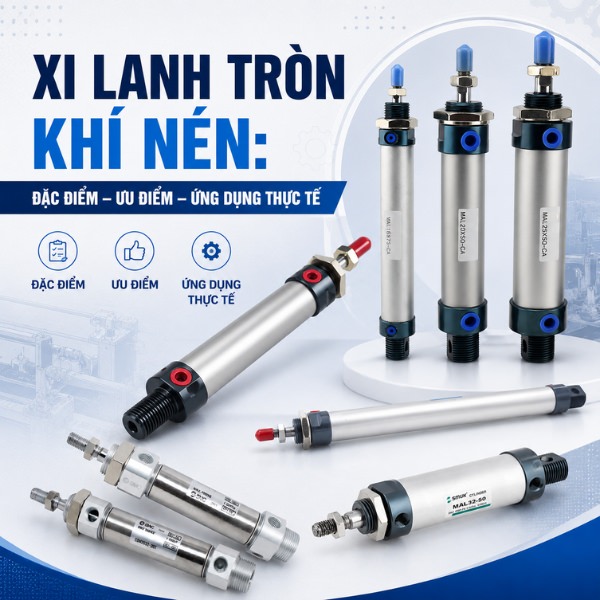

Xi lanh tròn khí nén: Đặc điểm, ưu điểm, ứng dụng thực tế

Xi lanh tròn là gì?

• Xi lanh tác động đơn: chỉ có một cổng cấp khí, khí nén đẩy piston theo một hướng, lực hồi vị do lò xo đảm nhận. Loại này cấu tạo đơn giản, tiết kiệm khí nén, phù hợp các thao tác một chiều.
• Xi lanh tác động kép: có hai cổng cấp khí, khí nén đẩy piston theo cả hai hướng nên tạo được cả lực đẩy lẫn lực kéo. Đây là loại thông dụng nhất, đáp ứng đa số ứng dụng công nghiệp.

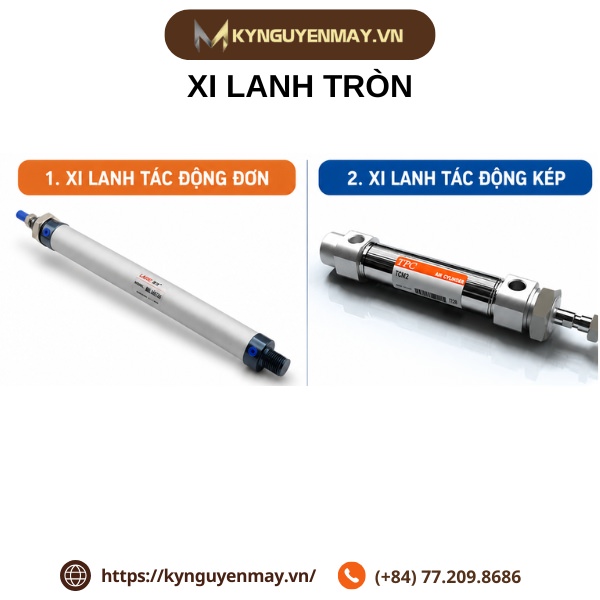

Ảnh xi lanh tròn

Đặc điểm xi lanh tròn

• Kích thước đường kính đa dạng: Xi lanh khí nén tròn được cung cấp với nhiều kích thước đường kính trong khác nhau, khoảng 5/16 inch đến 3 inch, đáp ứng linh hoạt nhu cầu sử dụng trong nhiều hệ thống khí nén.
• Ống inox 304 được xử lý bề mặt: Phần ống xi lanh sử dụng inox 304 với bề mặt bên trong được đánh bóng, giúp hạn chế ma sát và giảm nguy cơ hư hỏng trong quá trình piston chuyển động.
• Thân xi lanh bền, khả năng làm kín tốt: Thân được gia công bằng phương pháp cán chính xác, tạo kết cấu chắc chắn và hạn chế rò rỉ khí. Đồng thời, thiết kế này giúp sản phẩm duy trì mức chi phí phù hợp cho nhiều ứng dụng.
• Liên kết cần piston chắc chắn: Cần piston có thể được kết nối với piston thông qua ren, phương pháp liên kết hoặc tạo rãnh, tùy thuộc vào cấu hình và yêu cầu của từng dòng xi lanh.
• Cần piston inox 303 bền bỉ: Cần piston được chế tạo từ inox 303, trải qua các công đoạn mài và đánh bóng nhằm tạo bề mặt hoàn thiện, hỗ trợ tăng độ bền và kéo dài thời gian sử dụng.
• Phớt piston Nitrile dạng chữ U: Phớt cao su Nitrile được thiết kế dạng chữ U, giúp duy trì khả năng làm kín, giảm ma sát và hỗ trợ xi lanh tạo lực đầu ra ổn định trong quá trình vận hành.
• Bạc dẫn hướng bằng đồng thiêu kết: Xi lanh sử dụng bạc dẫn hướng đồng thiêu kết với nhiều lựa chọn tiêu chuẩn. Ngoài các cấu hình có sẵn, sản phẩm cũng có thể được tùy chỉnh để phù hợp với yêu cầu riêng của từng hệ thống.

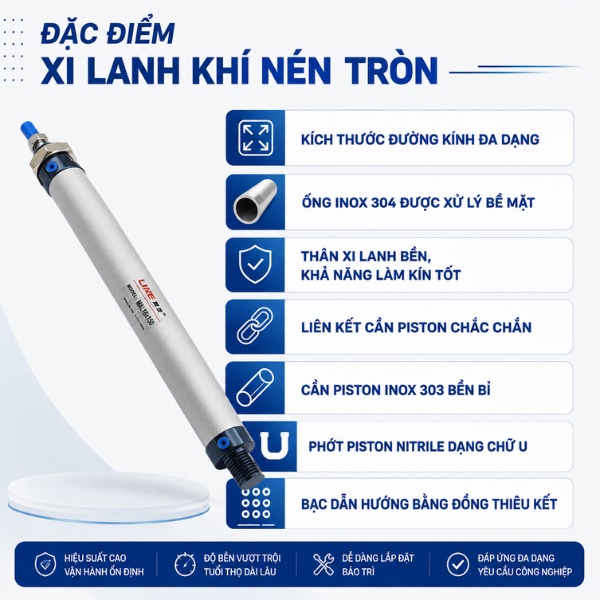

Ảnh đặc điểm xi lanh tròn

Ưu điểm nổi bật của xi lanh tròn

Kích thước nhỏ gọn, dễ lắp đặt

Độ bền và tuổi thọ cao

• Chuyển động êm ái, ổn định và chính xác, đáp ứng tốt các thao tác lặp lại.
• Giá thành hợp lý, hiệu quả kinh tế cao so với nhiều dòng xi lanh khác.
• Phụ kiện lắp đặt (đế, mặt bích, khớp nối, cảm biến từ) sẵn có, đa dạng và dễ tìm.
• Đa dạng kích cỡ và hành trình, dễ dàng chọn được model phù hợp với từng ứng dụng.

Ảnh ưu điểm nổi bật của xi lanh tròn

Ứng dụng phổ biến của xi lanh tròn

• Hệ thống tự động hóa nhà máy: Kẹp - giữ chi tiết, đẩy - kéo sản phẩm trên băng tải, nâng hạ và định vị chính xác các bộ phận trong quá trình gia công, lắp ráp.
• Máy đóng gói - bao bì: Máy đóng gói, chiết rót, dán nhãn - nơi xi lanh đảm nhận thao tác đẩy sản phẩm ra băng tải với tốc độ nhanh và ổn định.
• Công nghiệp điện tử: Máy gắp - đặt linh kiện, máy kiểm tra tự động, lắp ráp bo mạch điện tử (PCB) đòi hỏi kích thước nhỏ và độ chính xác cao.
• Thực phẩm - dược phẩm: Máy móc trong nhà máy dược phẩm, thực phẩm, đồ uống, thuốc lá... nơi cần thiết bị sạch, an toàn và chống ăn mòn.
• Cơ khí - chế tạo: Cơ cấu trượt, cơ cấu đẩy sản phẩm, máy ép nhẹ trong các xưởng gỗ, nhựa, cơ khí.

Ảnh ứng dụng phổ biến của xi lanh tròn

Hướng dẫn lựa chọn xi lanh tròn phù hợp

• Xác định lực yêu cầu: Tính toán lực đẩy/ kéo cần thiết để chọn đường kính piston phù hợp. Đường kính càng lớn, lực sinh ra càng mạnh.
• Xác định hành trình: Đo khoảng cách chuyển động thực tế của cơ cấu để chọn hành trình xi lanh (25mm, 50mm, 100mm...).
• Xem xét không gian lắp đặt: Ưu tiên kích thước gọn khi vị trí lắp đặt chật hẹp; kiểm tra kiểu lắp (đế, mặt bích, ren đầu) cho tương thích.
• Đánh giá môi trường làm việc: Cân nhắc bụi, độ ẩm, nhiệt độ và hóa chất để chọn vật liệu (nhôm hay inox) và loại phớt phù hợp.
• Chọn kiểu tác động: Chọn tác động đơn cho thao tác một chiều đơn giản, tiết kiệm khí; chọn tác động kép khi cần lực cả hai chiều.

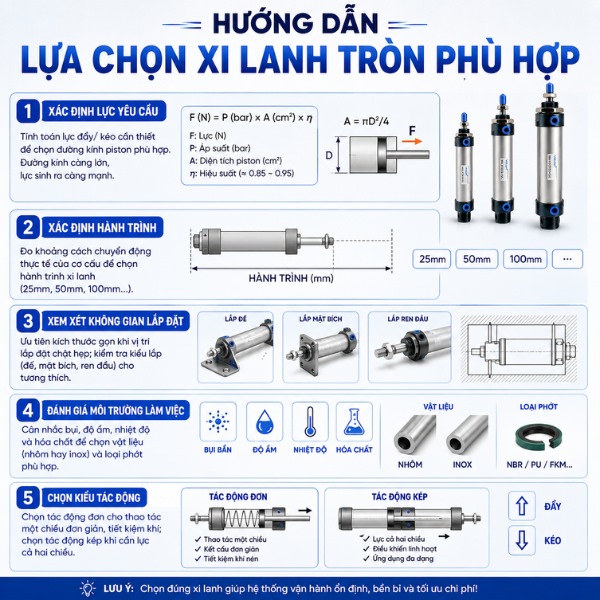

Ảnh hướng dẫn lựa chọn xi lanh tròn phù hợp
