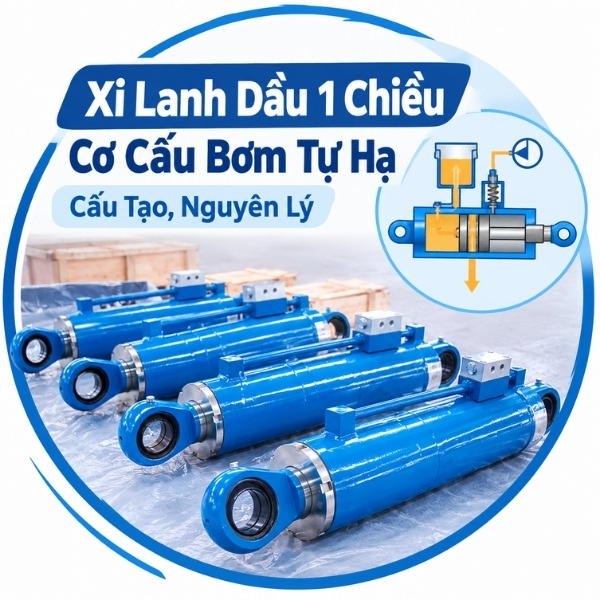

Xi lanh dầu 1 chiều cơ cấu bơm tự hạ: Cấu tạo, nguyên lý

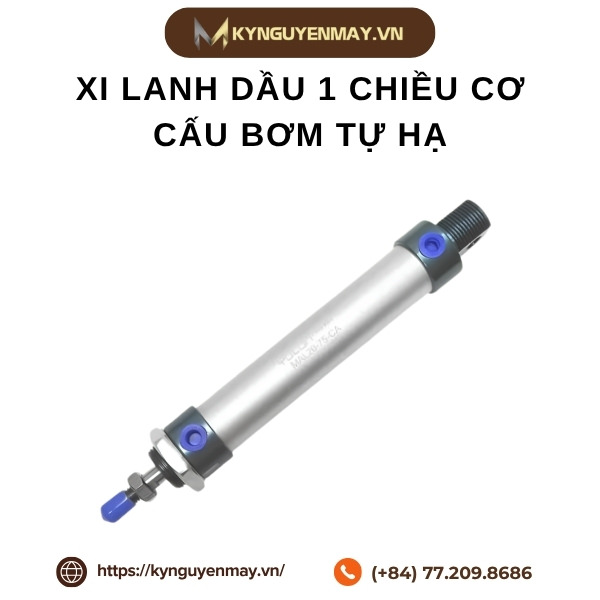

Xi lanh dầu 1 chiều cơ cấu bơm tự hạ là gì?

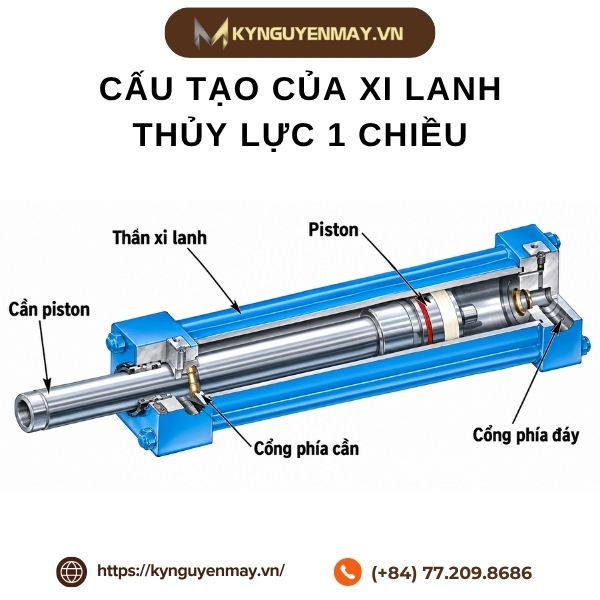

Cấu tạo của xi lanh thủy lực 1 chiều

• Thân xi lanh (ống xi lanh): Chứa dầu thủy lực và tạo không gian cho piston chuyển động.
• Piston: Tiếp nhận áp suất dầu để tạo lực đẩy.
• Cần piston (ty ben): Truyền lực từ piston đến bộ phận cần nâng hoặc ép.
• Phớt làm kín: Hạn chế rò rỉ dầu, duy trì áp suất và ngăn bụi bẩn xâm nhập.
• Lò xo hồi (nếu có): Đưa piston về vị trí ban đầu sau khi xả dầu.
• Cổng cấp dầu: Dẫn dầu áp suất từ bơm vào xi lanh để tạo chuyển động.

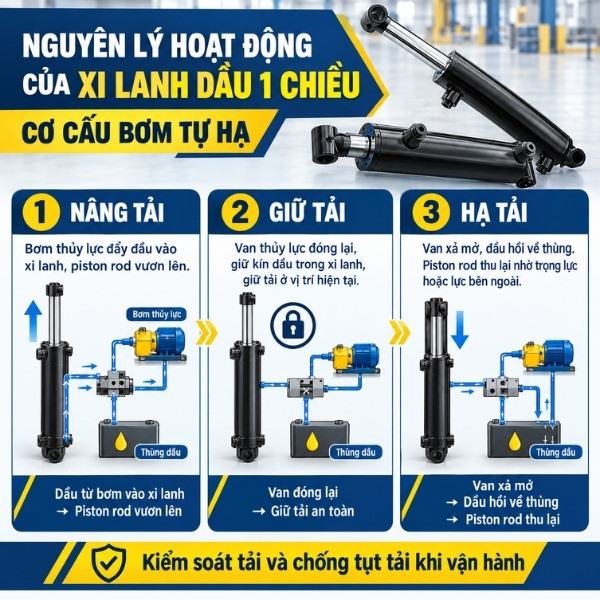

Nguyên lý hoạt động của xi lanh dầu 1 chiều cơ cấu bơm tự hạ

• Nâng tải: Bơm đưa dầu vào xi lanh. Áp suất dầu tác động lên piston, khiến cần piston di chuyển ra ngoài và nâng vật.
• Giữ tải: Van thủy lực giữ dầu trong khoang làm việc để duy trì vị trí piston theo thiết kế của hệ thống.
• Hạ tải: Khi mở van xả phù hợp, dầu chảy trở về thùng chứa. Piston thu về nhờ trọng lực, lò xo hoặc lực tác động bên ngoài.

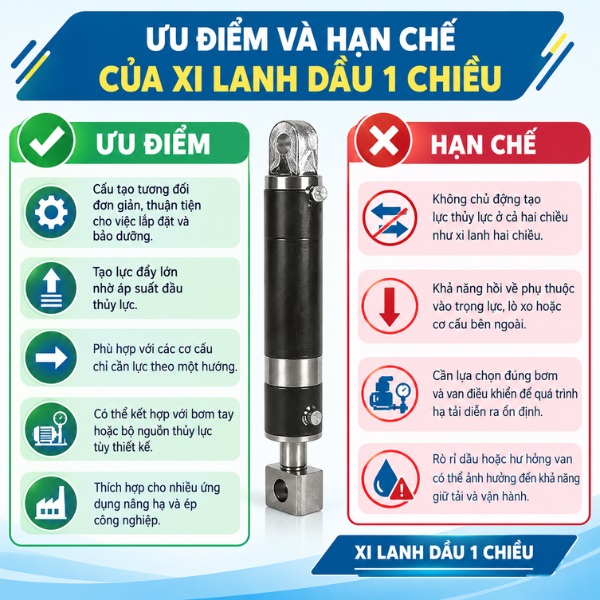

Ưu điểm và hạn chế của xi lanh dầu 1 chiều

• Cấu tạo tương đối đơn giản, thuận tiện cho việc lắp đặt và bảo dưỡng.
• Tạo lực đẩy lớn nhờ áp suất dầu thủy lực.
• Phù hợp với các cơ cấu chỉ cần lực theo một hướng.
• Có thể kết hợp với bơm tay hoặc bộ nguồn thủy lực tùy thiết kế.
• Thích hợp cho nhiều ứng dụng nâng hạ và ép công nghiệp.

• Không chủ động tạo lực thủy lực ở cả hai chiều như xi lanh hai chiều.
• Khả năng hồi về phụ thuộc vào trọng lực, lò xo hoặc cơ cấu bên ngoài.
• Cần lựa chọn đúng bơm và van điều khiển để quá trình hạ tải diễn ra ổn định.
• Rò rỉ dầu hoặc hư hỏng van có thể ảnh hưởng đến khả năng giữ tải và vận hành.

Ảnh ưu điểm và hạn chế của xi lanh dầu 1 chiều

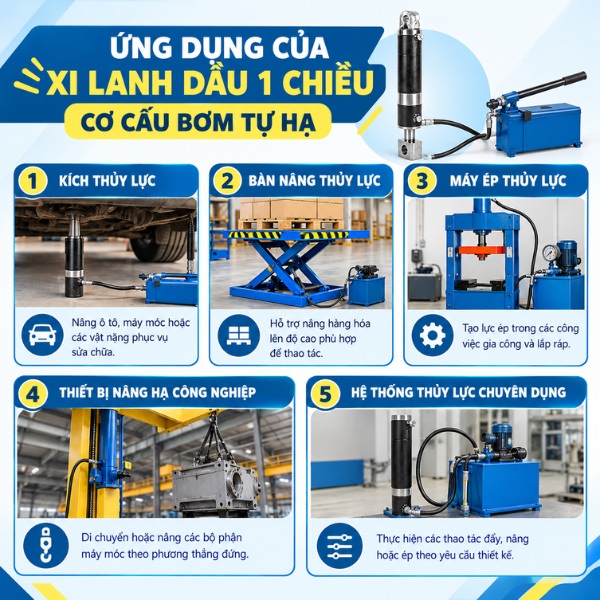

Ứng dụng của xi lanh dầu 1 chiều cơ cấu bơm tự hạ

• Kích thủy lực: Nâng ô tô, máy móc hoặc các vật nặng phục vụ sửa chữa.
• Bàn nâng thủy lực: Hỗ trợ nâng hàng hóa lên độ cao phù hợp để thao tác.
• Máy ép thủy lực: Tạo lực ép trong các công việc gia công và lắp ráp.
• Thiết bị nâng hạ công nghiệp: Di chuyển hoặc nâng các bộ phận máy móc theo phương thẳng đứng.
• Hệ thống thủy lực chuyên dụng: Thực hiện các thao tác đẩy, nâng hoặc ép theo yêu cầu thiết kế.

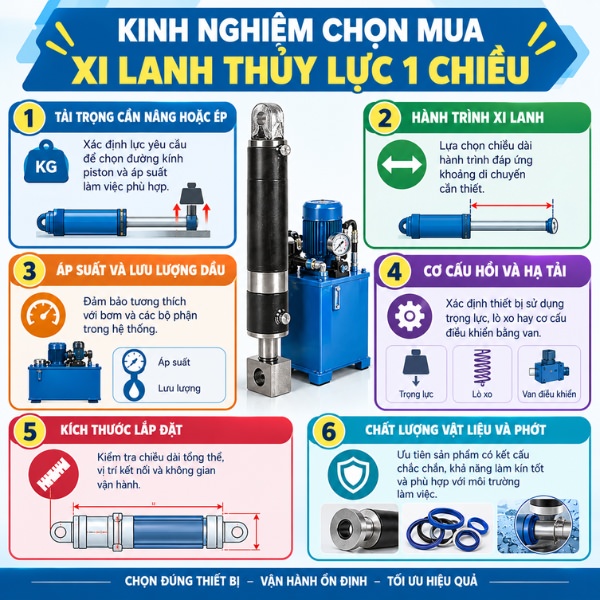

Kinh nghiệm chọn mua xi lanh thủy lực 1 chiều

• Tải trọng cần nâng hoặc ép: Xác định lực yêu cầu để chọn đường kính piston và áp suất làm việc phù hợp.
• Hành trình xi lanh: Lựa chọn chiều dài hành trình đáp ứng khoảng di chuyển cần thiết.
• Áp suất và lưu lượng dầu: Đảm bảo tương thích với bơm và các bộ phận trong hệ thống.
• Cơ cấu hồi và hạ tải: Xác định thiết bị sử dụng trọng lực, lò xo hay cơ cấu điều khiển bằng van.
• Kích thước lắp đặt: Kiểm tra chiều dài tổng thể, vị trí kết nối và không gian vận hành.
• Chất lượng vật liệu và phớt: Ưu tiên sản phẩm có kết cấu chắc chắn, khả năng làm kín tốt và phù hợp với môi trường làm việc.

Ảnh kinh nghiệm chọn mua xi lanh thủy lực 1 chiều
