Ứng dụng ben thủy lực xe ben và xi lanh xe nâng
Tác giả: Trần Đức Thiện
Ngày đăng: 09/09/2026
Nội dung bài viết
Trong các phương tiện vận chuyển và nâng hạ, hệ thống thủy lực đóng vai trò quan trọng trong việc tạo lực lớn và hỗ trợ thiết bị vận hành ổn định, chính xác. Ứng dụng ben thủy lực xe ben và xi lanh xe nâng thể hiện rõ vai trò này khi ben thủy lực đảm nhiệm việc nâng thùng để đổ vật liệu, còn xi lanh thủy lực xe nâng hỗ trợ nâng hạ càng, điều chỉnh góc nghiêng và vận hành các cơ cấu công tác. Nhờ khả năng biến đổi áp suất dầu thành chuyển động tuyến tính, xi lanh thủy lực có thể đáp ứng nhiều yêu cầu về tải trọng và hành trình trong thực tế. Hãy cùng tìm hiểu chi tiết các ứng dụng, nguyên lý hoạt động và dấu hiệu cần kiểm tra của ben thủy lực xe ben và xi lanh xe nâng trong nội dung dưới đây!
Ảnh ứng dụng ben thủy lực xe ben và xi lanh xe nâng
Ben thủy lực xe ben là gì?
Ben thủy lực xe ben là cơ cấu chấp hành sử dụng áp suất dầu để tạo lực nâng, giúp thay đổi góc nghiêng của thùng xe trong quá trình bốc dỡ vật liệu. Khi dầu thủy lực được bơm vào bên trong xi lanh dưới áp suất cao, áp lực của dầu tác động lên piston tạo ra lực đẩy ty xi lanh. Chuyển động tuyến tính này được truyền qua các điểm liên kết giữa ben và thùng xe, từ đó nâng thùng lên một góc nhất định để vật liệu có thể trượt ra ngoài.
Tùy thiết kế, xe ben có thể sử dụng ben một tầng, ben nhiều tầng hoặc các cấu hình xi lanh khác nhau. Đặc biệt, ben thủy lực nhiều tầng có ưu điểm tạo hành trình nâng lớn nhưng vẫn giữ kích thước tương đối gọn khi thu về, phù hợp với những xe cần góc nâng cao.
* Cấu tạo
Một ben thủy lực xe ben cơ bản thường gồm các bộ phận chính:
- Ống xi lanh: tạo khoang làm việc và chứa piston, dầu thủy lực.
- Piston: tiếp nhận áp suất dầu để tạo lực chuyển động.
- Ty xi lanh: truyền lực từ piston đến cơ cấu thùng xe.
- Phớt và vòng làm kín: hạn chế dầu rò rỉ và ngăn bụi bẩn xâm nhập.
- Đầu nối dầu: đưa dầu thủy lực vào hoặc ra khỏi xi lanh.
- Các điểm chốt lắp: liên kết ben với khung xe và thùng ben.
- Cơ cấu dẫn hướng: hỗ trợ ty và piston chuyển động ổn định trong quá trình nâng hạ.
* Nguyên lý hoạt động
Nguyên lý hoạt động của ben thủy lực dựa trên việc sử dụng áp suất dầu để tạo lực lên piston. Khi người vận hành kích hoạt hệ thống, bơm thủy lực đưa dầu đến xi lanh thông qua van điều khiển, áp suất dầu tác động lên piston và đẩy ty xi lanh di chuyển.
Khi ty ben vươn ra, lực được truyền đến thùng xe thông qua các điểm liên kết, làm thùng nâng dần lên. Khi cần hạ thùng, dòng dầu được điều khiển theo chiều ngược lại để đưa xi lanh về vị trí ban đầu, kết hợp với trọng lượng của thùng và tải trong quá trình hạ. Nguyên lý này cho phép xe ben thực hiện thao tác nâng và đổ tải nhanh hơn so với phương pháp cơ học hoặc thủ công.

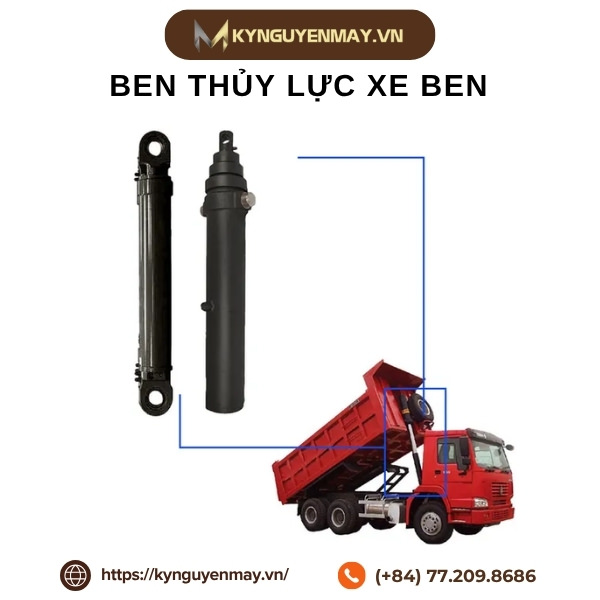

Ảnh ben thủy lực xe ben
Xi lanh thủy lực xe nâng là gì?
Xi lanh thủy lực xe nâng là bộ phận chấp hành có nhiệm vụ chuyển năng lượng từ dầu thủy lực thành lực và chuyển động tuyến tính để thực hiện các thao tác nâng hạ, nghiêng hoặc điều khiển cơ cấu công tác trên xe nâng.
Khác với ben xe ben chủ yếu phục vụ việc nâng thùng để đổ tải, xi lanh trên xe nâng thường phải làm việc liên tục trong các chu kỳ nâng, hạ, lấy hàng và đặt hàng. Vì vậy, yêu cầu đối với xi lanh không chỉ nằm ở lực nâng mà còn liên quan đến độ ổn định, hành trình, khả năng chịu tải và độ bền của ty, piston cũng như hệ thống phớt.
* Các vị trí thường sử dụng trên xe nâng
Tùy từng loại xe và thiết kế bộ công tác, xi lanh thủy lực có thể được bố trí ở nhiều vị trí khác nhau:
- Xi lanh nâng: tạo lực để nâng và hạ khung nâng hoặc càng xe, phục vụ việc đưa hàng hóa lên cao hoặc hạ xuống.
- Xi lanh nghiêng: điều chỉnh góc nghiêng của khung nâng và càng, hỗ trợ lấy hàng, giữ hàng ổn định và đưa hàng vào đúng vị trí.
- Xi lanh của bộ công tác phụ: được sử dụng trên những xe nâng trang bị cơ cấu chuyên dụng như kẹp hàng, đẩy hàng hoặc các thiết bị thay thế càng tiêu chuẩn.
Trong các cơ cấu nâng hạ, vị trí liên kết của xi lanh cần được tính toán phù hợp vì đầu cần có thể thay đổi tọa độ theo quỹ đạo chuyển động của vật nâng. Với một số cơ cấu xe nâng, xi lanh có thể làm việc chủ yếu theo một chiều khi nâng và sử dụng trọng lượng tải hoặc cơ cấu liên kết để hỗ trợ quá trình hạ.
* Nguyên lý hoạt động
Khi hệ thống thủy lực cấp dầu có áp suất vào xi lanh, dầu tác động lên piston và tạo lực đẩy ty. Ty xi lanh truyền lực đến khung nâng hoặc cơ cấu liên kết, từ đó đưa càng và hàng hóa lên độ cao mong muốn.
Khi hạ hàng, van điều khiển thay đổi hướng dòng dầu để xi lanh thu về. Tốc độ hạ được kiểm soát thông qua hệ thống thủy lực nhằm giúp tải di chuyển ổn định, hạn chế hiện tượng rơi hoặc giật cục. Đối với thiết bị nâng hạ, khả năng kiểm soát chuyển động và độ an toàn của xi lanh là những yếu tố cần được chú trọng trong quá trình thiết kế và vận hành.

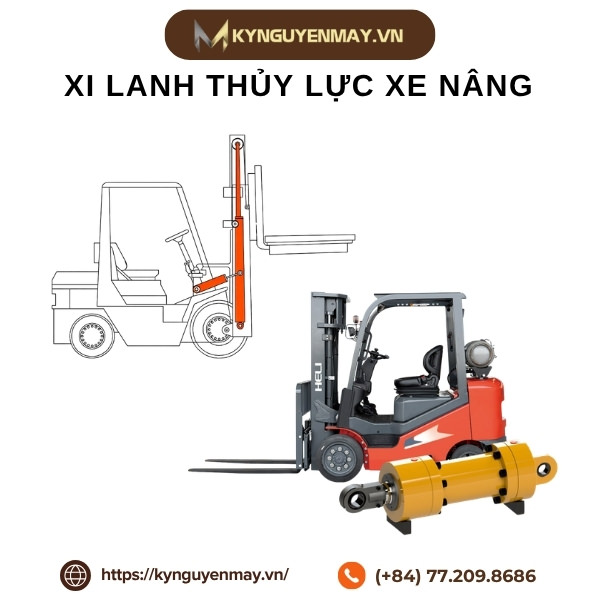

Ảnh xi lanh thủy lực xe nâng
Ứng dụng của ben thủy lực trên xe ben
Ứng dụng phổ biến nhất của ben thủy lực xe ben là tạo lực nâng thùng xe để phục vụ quá trình đổ tải. Khi xe vận chuyển đất, cát, đá, sỏi, phế liệu hoặc các loại vật liệu rời, người vận hành có thể sử dụng hệ thống thủy lực để nâng phần đầu hoặc toàn bộ thùng xe lên một góc thích hợp.
Cụ thể, ben thủy lực có thể được ứng dụng trong:
- Nâng thùng xe để đổ vật liệu: Đây là chức năng chính, giúp vật liệu trong thùng trượt xuống nhờ trọng lực khi thùng được nâng đến góc phù hợp.
- Hỗ trợ bốc dỡ hàng hóa rời: Hạn chế việc phải sử dụng nhân công để xúc hoặc dỡ vật liệu thủ công, rút ngắn thời gian mỗi chu kỳ vận chuyển.
- Xe ben phục vụ xây dựng: Sử dụng để vận chuyển và đổ đất, cát, đá, sỏi hoặc các loại vật liệu tại công trường.
- Xe vận chuyển phế liệu: Cơ cấu nâng thủy lực giúp thùng xe nhanh chóng nghiêng để xả vật liệu sau khi đến điểm tập kết.
- Xe ben tải trọng lớn: Ben được thiết kế với lực nâng và hành trình phù hợp để đáp ứng khối lượng hàng hóa lớn trong môi trường làm việc nặng.
Đối với những phương tiện yêu cầu thùng nâng cao hoặc cần hành trình lớn, ben nhiều tầng là một giải pháp thường được sử dụng. Cấu tạo dạng nhiều tầng cho phép ty hoặc các ống lồng mở rộng tuần tự, tạo hành trình lớn trong khi chiều dài tổng thể khi thu về được kiểm soát.

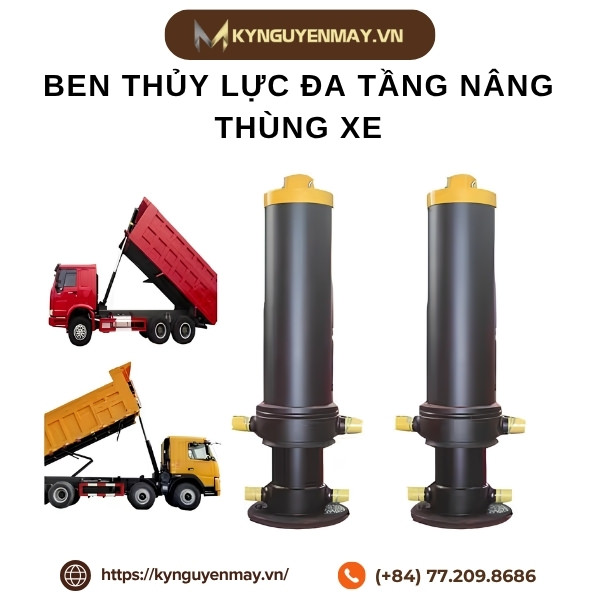

Ảnh ben thủy lực đa tầng nâng thùng xe
Ứng dụng của xi lanh thủy lực trên xe nâng
Trên xe nâng, xi lanh thủy lực đóng vai trò trực tiếp trong các thao tác liên quan đến nâng, hạ và định vị hàng hóa. Khả năng tạo lực lớn từ áp suất dầu giúp xe có thể xử lý pallet, kiện hàng và các loại tải trọng mà cơ cấu cơ khí đơn thuần khó đáp ứng.
Một số ứng dụng tiêu biểu của xi lanh thủy lực xe nâng gồm:
- Nâng càng xe: Xi lanh tạo lực để đưa khung nâng và càng lên cao, phục vụ việc lấy hàng từ mặt đất hoặc nâng hàng lên các tầng kệ.
- Hạ hàng hóa: Dòng dầu được điều khiển để xi lanh thu về, đưa càng và hàng xuống vị trí cần thiết một cách có kiểm soát.
- Điều chỉnh góc nghiêng: Xi lanh nghiêng thay đổi góc của khung và càng, giúp giữ hàng ổn định hơn khi di chuyển hoặc khi đưa hàng vào vị trí.
- Xếp dỡ pallet: Hỗ trợ đưa pallet vào hoặc lấy pallet ra khỏi các vị trí lưu trữ trong kho.
- Nâng hàng lên cao: Đáp ứng các công việc đưa hàng lên giá kệ, sàn nâng hoặc vị trí có cao độ lớn hơn.
- Điều khiển bộ công tác chuyên dụng: Với xe nâng sử dụng bộ kẹp, bộ đẩy hoặc thiết bị công tác khác, xi lanh có thể tạo chuyển động cho các cơ cấu này.
Trong thiết bị nâng hạ, việc lựa chọn xi lanh cần căn cứ vào tải trọng, hành trình, kích thước lắp đặt và điều kiện làm việc. Với tải trọng lớn hoặc hành trình dài, ty xi lanh cũng cần được tính toán để hạn chế nguy cơ cong võng khi chịu lực.

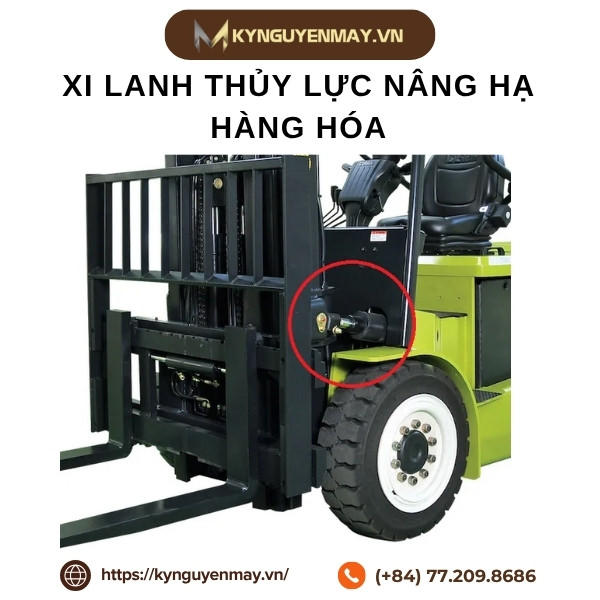

Ảnh xi lanh thủy lực nâng hạ hàng hóa
Dấu hiệu xi lanh thủy lực xe ben, xe nâng cần kiểm tra
Xi lanh trên xe ben và xe nâng thường phải làm việc với tải trọng lớn, tần suất vận hành cao và chịu tác động của bụi bẩn, rung động. Vì vậy, việc phát hiện sớm các dấu hiệu bất thường giúp hạn chế tình trạng mất lực nâng, hư hỏng lan rộng và ảnh hưởng đến an toàn vận hành.
Xi lanh nâng yếu hoặc không đủ lực
Khi xi lanh thủy lực xe ben hoặc xe nâng bị yếu, thiết bị có thể mất nhiều thời gian hơn để nâng tải, không đạt được độ cao cần thiết hoặc không thể nâng đúng tải trọng thiết kế. Trên xe ben, thùng có thể nâng chậm hoặc không nâng hết hành trình; trên xe nâng, càng có thể khó nâng hàng hoặc bị tụt khi đang giữ tải.
Nguyên nhân có thể liên quan đến áp suất hệ thống không đủ, bơm thủy lực hoạt động không hiệu quả, rò rỉ dầu hoặc tình trạng làm kín bên trong xi lanh không còn tốt. Vì vậy, không nên chỉ kiểm tra riêng xi lanh mà cần xem xét đồng thời toàn bộ hệ thống thủy lực.
Ty xi lanh bị xước hoặc cong
Ty xi lanh là bộ phận thường xuyên tiếp xúc với môi trường bên ngoài nên dễ chịu tác động của bụi, vật cứng, va đập hoặc ăn mòn. Khi bề mặt ty xuất hiện vết xước sâu, gỉ hoặc biến dạng, phớt làm kín có thể nhanh chóng bị mài mòn trong quá trình chuyển động.
Ty bị cong cũng có thể làm tăng ma sát, khiến xi lanh di chuyển không ổn định và gây tải lệch lên các chi tiết bên trong. Với thiết bị nâng hạ, tình trạng này cần được kiểm tra sớm bởi lực tác động lớn và hành trình dài có thể làm vấn đề trở nên nghiêm trọng hơn.
Xi lanh bị rò rỉ dầu
Rò rỉ dầu là một trong những dấu hiệu dễ nhận biết khi xi lanh gặp vấn đề. Dầu có thể xuất hiện quanh khu vực phớt ty, đầu nối hoặc các vị trí làm kín trên thân xi lanh.
Nếu lượng dầu rò rỉ ngày càng tăng, áp suất và khả năng giữ tải của hệ thống có thể bị ảnh hưởng. Đặc biệt với xe nâng đang giữ hàng ở độ cao lớn, việc xi lanh hoặc hệ thống thủy lực không duy trì được trạng thái ổn định có thể gây mất an toàn. Do đó, khi phát hiện rò dầu bất thường cần dừng kiểm tra và xác định nguyên nhân trước khi tiếp tục vận hành.
Xi lanh chuyển động giật, không ổn định
Xi lanh bình thường cần di chuyển tương đối đều trong suốt hành trình. Nếu ty bị giật, rung hoặc chuyển động không liên tục, nguyên nhân có thể đến từ dầu thủy lực, không khí trong hệ thống, van điều khiển, đường ống hoặc các vấn đề cơ khí bên trong xi lanh.
Đối với xe nâng, chuyển động giật khi nâng hạ có thể khiến hàng hóa bị rung hoặc mất ổn định. Với xe ben, hiện tượng nâng thùng không đều cũng có thể tạo tải lệch lên cơ cấu liên kết. Vì vậy, đây là dấu hiệu nên kiểm tra hệ thống thủy lực thay vì tiếp tục vận hành với tải lớn.

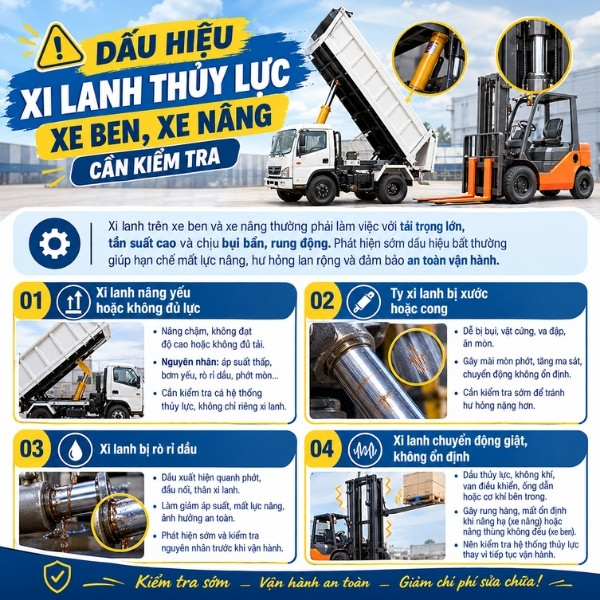

Ảnh dấu hiệu xi lanh thủy lực xe ben, xe nâng cần kiểm tra
Ben thủy lực xe ben và xi lanh thủy lực xe nâng là những bộ phận quan trọng, hỗ trợ hiệu quả cho các công việc nâng hạ, vận chuyển và bốc dỡ hàng hóa. Để thiết bị hoạt động ổn định, người dùng cần lựa chọn xi lanh phù hợp với tải trọng, hành trình và điều kiện làm việc, đồng thời kiểm tra sớm khi xuất hiện dấu hiệu bất thường như rò rỉ dầu, nâng yếu hoặc chuyển động không ổn định. Nếu đang tìm kiếm ben thủy lực, xi lanh thủy lực xe nâng hoặc cần tư vấn sản phẩm phù hợp với thiết bị thực tế, hãy liên hệ Kỷ Nguyên Máy qua hotline: 077.209.8686 để được hỗ trợ và lựa chọn giải pháp phù hợp.
