Cách tính và lựa chọn xy lanh khí nén phù hợp với nhu cầu sử dụng

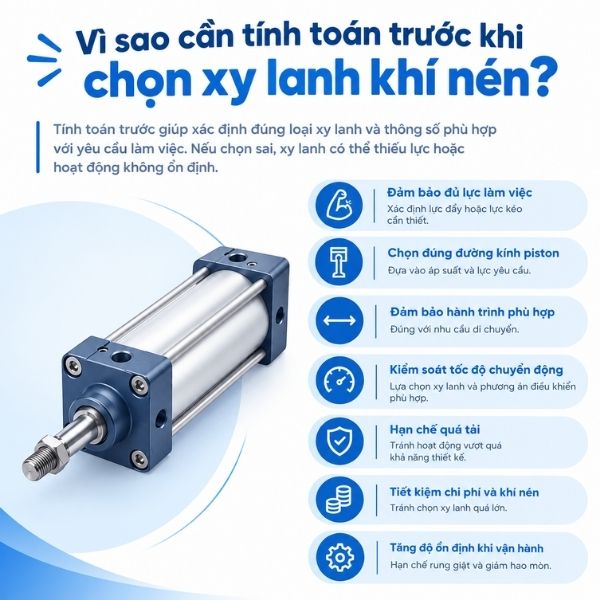

Cách tính lực và đường kính xi lanh khí nén

Cách tính lực đẩy và lực kéo của xi lanh

• Công thức tính lực đẩy (piston đi ra): F_đẩy = P × (π × D²) / 4
• Công thức tính lực kéo (piston đi vào): F_kéo = P × π × (D² − d²) / 4

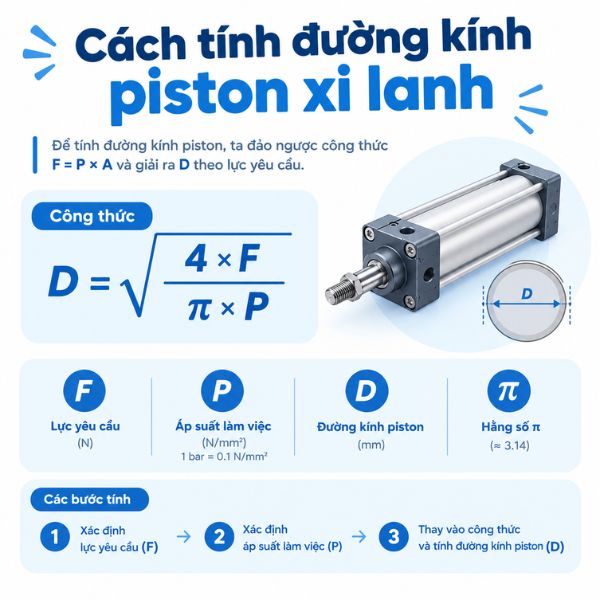

Cách tính đường kính piston xi lanh

• D = √(4 × 1.200 / (3,14 × 0,6))
• D = √(4.800 / 1,884) = √2.548 ≈ 50,5 mm

Ảnh cách tính đường kính piston xi lanh

Cách chọn xy lanh khí nén phù hợp

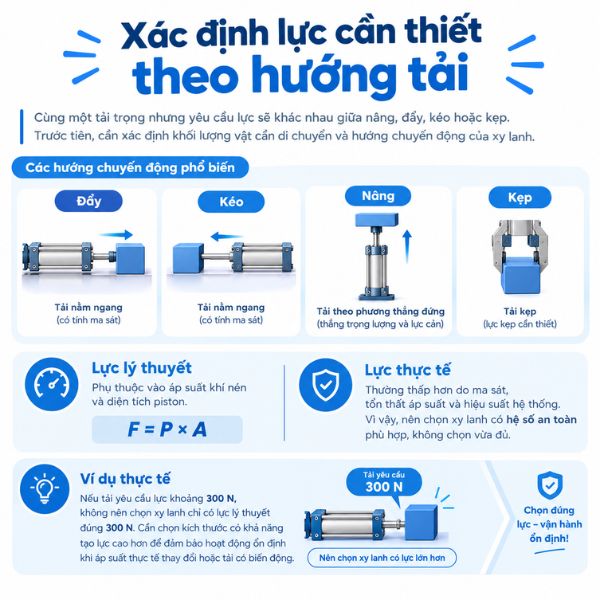

Xác định lực cần thiết theo hướng tải

Trước tiên, cần xác định vật cần di chuyển có khối lượng bao nhiêu và xy lanh thực hiện chuyển động theo hướng nào. Cùng một tải trọng nhưng yêu cầu lực sẽ khác nhau giữa nâng, đẩy, kéo hoặc kẹp.

Với cơ cấu đẩy theo phương ngang, ngoài trọng lượng cần tính thêm lực ma sát của cơ cấu. Với cơ cấu nâng theo phương thẳng đứng, xy lanh phải tạo đủ lực để thắng trọng lượng tải và các lực cản khác.

Lực lý thuyết của xy lanh phụ thuộc vào áp suất khí nén và diện tích piston. Tuy nhiên, lực thực tế thường thấp hơn do ma sát, tổn thất áp suất và hiệu suất của hệ thống. Vì vậy, không nên chọn xy lanh vừa đủ theo lực tính toán mà nên có hệ số an toàn phù hợp.

Ví dụ, nếu tải yêu cầu lực khoảng 300 N, không nên chọn xy lanh chỉ có lực lý thuyết đúng 300 N. Cần chọn kích thước có khả năng tạo lực cao hơn để đảm bảo xy lanh vẫn hoạt động ổn định khi áp suất thực tế thay đổi hoặc tải có biến động.

Ảnh xác định lực cần thiết theo hướng tải

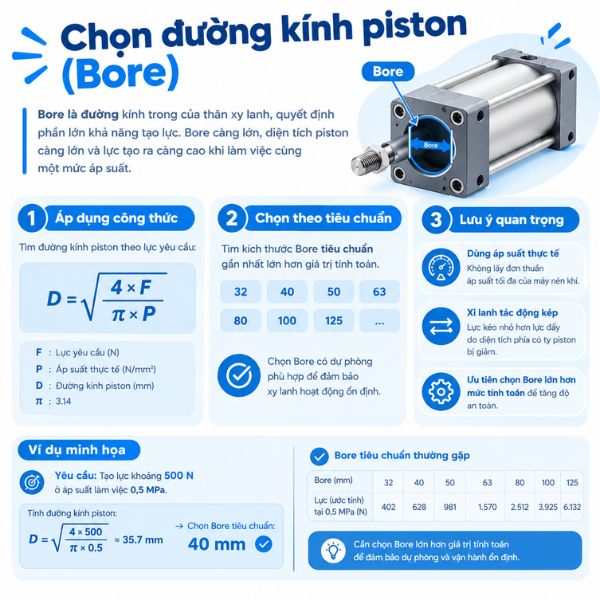

Chọn đường kính piston (Bore)

Bore là đường kính trong của thân xy lanh, đồng thời quyết định phần lớn khả năng tạo lực của xy lanh. Bore càng lớn thì diện tích piston càng lớn và lực tạo ra càng cao khi làm việc cùng một mức áp suất. Áp dụng cách tính như ở trên, ta sẽ tìm được Bore tiêu chuẩn gần nhất lớn hơn giá trị tính toán.

Khi chọn Bore, cần tính theo áp suất thực tế tại xy lanh, không nên lấy đơn thuần áp suất tối đa của máy nén khí. Đồng thời, với xy lanh tác động kép, lực kéo sẽ nhỏ hơn lực đẩy do diện tích phía có ty piston bị giảm.

Ví dụ: Nếu bài toán yêu cầu xy lanh tạo lực khoảng 500 N ở áp suất làm việc 0,5 MPa, có thể tính đường kính piston cần thiết rồi đối chiếu với các kích thước Bore tiêu chuẩn như 32, 40, 50, 63 mm... Sau đó chọn kích thước đáp ứng được lực yêu cầu và có dự phòng phù hợp.

Ảnh chọn đường kính piston (Bore)

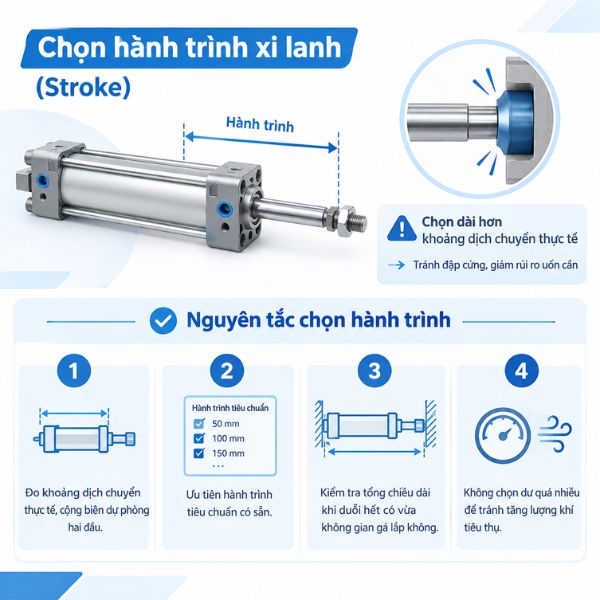

Chọn hành trình xi lanh (Stroke)

Hành trình nên chọn dài hơn khoảng dịch chuyển thực tế một chút để piston không đập cứng vào nắp, nhưng hành trình càng dài thì rủi ro uốn cần piston càng lớn.

• Đo khoảng dịch chuyển thực tế của cơ cấu, cộng thêm biên dự phòng ở hai đầu.
• Ưu tiên các mức hành trình tiêu chuẩn có sẵn để rút ngắn thời gian giao hàng và dễ thay thế sau này.
• Kiểm tra tổng chiều dài xy lanh khi duỗi hết (thân + hành trình + đầu cần) có vừa không gian gá lắp không.
• Không chọn hành trình dư quá nhiều, mỗi milimet hành trình đều làm tăng lượng khí tiêu thụ mỗi chu kỳ.

Ảnh chọn hành trình xi lanh (Stroke)

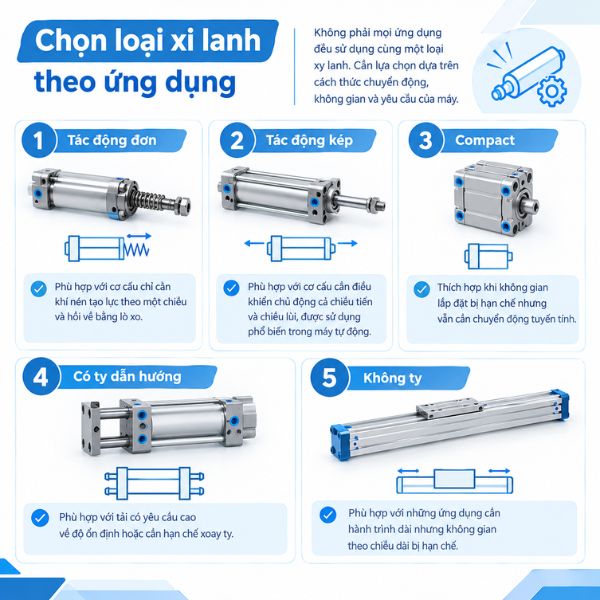

Chọn loại xi lanh theo ứng dụng

Không phải mọi ứng dụng đều sử dụng cùng một loại xy lanh. Cần lựa chọn dựa trên cách thức chuyển động, không gian và yêu cầu của máy.

• Xy lanh tác động đơn: phù hợp với các cơ cấu chỉ cần khí nén tạo lực theo một chiều và hồi về bằng lò xo.
• Xy lanh tác động kép: phù hợp với cơ cấu cần điều khiển chủ động cả chiều tiến và chiều lùi, được sử dụng phổ biến trong máy tự động.
• Xy lanh compact: thích hợp khi không gian lắp đặt bị hạn chế nhưng vẫn cần chuyển động tuyến tính.
• Xy lanh có ty dẫn hướng: phù hợp với tải có yêu cầu cao về độ ổn định hoặc cần hạn chế xoay ty.
• Xy lanh không ty: phù hợp với những ứng dụng cần hành trình dài nhưng không gian theo chiều dài bị hạn chế.

Ngoài loại xy lanh, cũng cần cân nhắc môi trường làm việc như bụi, nước, nhiệt độ cao, hóa chất hoặc môi trường có yêu cầu đặc biệt để lựa chọn vật liệu và cấu hình phù hợp.

Ảnh chọn loại xi lanh theo ứng dụng

Chọn kiểu lắp đặt phù hợp

Kiểu lắp đặt ảnh hưởng trực tiếp đến khả năng truyền lực và độ ổn định của xy lanh. Một số kiểu phổ biến gồm Flange (mặt bích), Foot (chân đế), Clevis (khớp càng), Trunnion (trục xoay) và Rod End (đầu thanh bi).

Khi lựa chọn, cần xem xét hướng chuyển động và hướng của tải. Tốt nhất nên để đường tác dụng của lực gần trùng với đường tâm ty xy lanh, hạn chế lực ngang tác động lên ty.

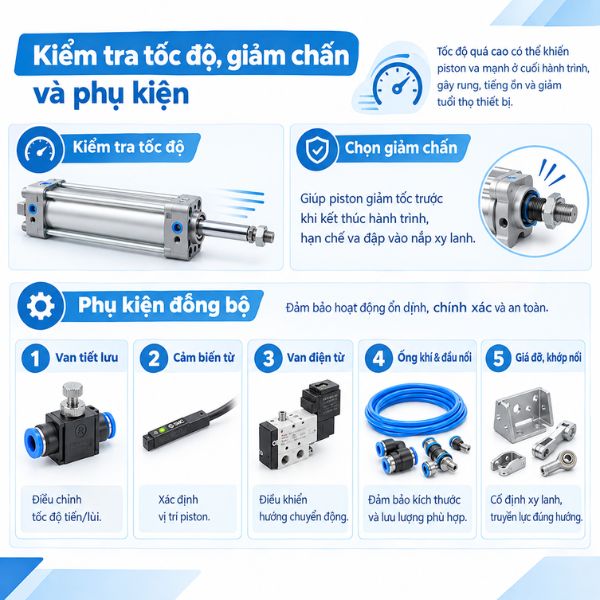

Kiểm tra tốc độ, giảm chấn và phụ kiện

Sau khi xác định Bore, Stroke và kiểu lắp, cần kiểm tra tốc độ chuyển động của xy lanh. Tốc độ quá cao có thể khiến piston va mạnh ở cuối hành trình, gây rung, tiếng ồn và làm giảm tuổi thọ thiết bị.

Với những ứng dụng có tốc độ cao hoặc tải lớn, nên lựa chọn xy lanh có bộ giảm chấn phù hợp. Giảm chấn giúp piston giảm tốc trước khi kết thúc hành trình, hạn chế va đập vào nắp xy lanh.

Bên cạnh đó, cần lựa chọn các phụ kiện đồng bộ như:

• Van tiết lưu: điều chỉnh tốc độ tiến/lùi.
• Cảm biến từ: xác định vị trí piston.
• Van điện từ: điều khiển hướng chuyển động.
• Ống khí và đầu nối: cần đảm bảo kích thước và lưu lượng phù hợp.
• Giá đỡ, khớp nối: đảm bảo xy lanh được cố định và truyền lực đúng hướng.

Ảnh kiểm tra tốc độ, giảm chấn và phụ kiện

Câu hỏi thường gặp khi tính và lựa chọn xi lanh khí nén

Q1. Những yếu tố nào ảnh hưởng tới tốc độ của xi lanh khí nén?

Tốc độ xi lanh khí nén phụ thuộc vào lưu lượng khí cấp/xả, áp suất làm việc, tải trọng và kích thước đường ống, van điều khiển. Ngoài ra, ma sát, bộ điều chỉnh tốc độ và hệ thống giảm chấn cũng ảnh hưởng trực tiếp đến tốc độ chuyển động và độ ổn định của xi lanh.

Q2. Hành trình dài có làm giảm lực đẩy không?

Không. Lực chỉ phụ thuộc áp suất và diện tích piston, không phụ thuộc hành trình. Tuy nhiên hành trình dài làm tăng lượng khí tiêu thụ, kéo dài thời gian chu kỳ và làm tăng rủi ro uốn cần piston.

Q3. Có cần lấy hệ số an toàn khi đã dùng lực thực tế chưa?

Có. Hiệu suất η bù cho ma sát nội tại, còn hệ số an toàn bù cho sụt áp, tải lệch và hao mòn theo thời gian — hai yếu tố hoàn toàn khác nhau, cần áp dụng cả hai.

Q4. Vì sao xy lanh yếu dần sau một thời gian sử dụng?

Ba nguyên nhân phổ biến: phớt piston mòn gây rò khí nội bộ, bộ lọc bẩn làm sụt áp đầu vào, và thiếu bôi trơn khiến ma sát tăng. Nên kiểm tra áp suất thực tại cổng vào trước khi kết luận xy lanh hỏng.
