Bộ phớt xi lanh thủy lực (Seal kit): Cách chọn đúng từ A-Z
Tác giả: Trần Đức Thiện
Ngày đăng: 28/08/2026
Nội dung bài viết
Phớt xi lanh thủy lực là chi tiết nhỏ nhất nhưng lại quyết định trực tiếp đến khả năng giữ áp, tốc độ và tuổi thọ của cả hệ thống. Chỉ cần một chiếc phớt ty bị mòn, xi lanh đã có thể rỉ dầu, tụt tải, mất lực và kéo theo hàng loạt hư hỏng khác. Bài viết này sẽ giúp bạn hiểu rõ bộ phớt xi lanh thủy lực (seal kit), phân biệt từng loại phớt trong bộ, và nắm được quy trình 7 bước để chọn đúng bộ phớt ngay từ lần đặt hàng đầu tiên - tránh mua nhầm, tránh phải tháo máy hai lần!
Ảnh bộ phớt xi lanh thủy lực (Seal kit): Cách chọn đúng từ A-Z

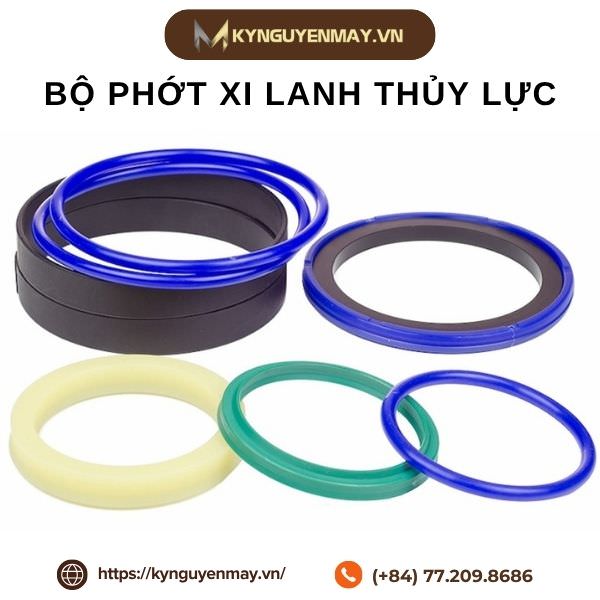

Bộ phớt xi lanh thủy lực là gì?
Bộ phớt xi lanh thủy lực (tiếng anh: seal kit hoặc repair kit) là tập hợp đầy đủ các chi tiết làm kín được đóng gói sẵn cho một xi lanh cụ thể. Thay vì mua lẻ từng chiếc phớt, người sửa chữa mua trọn bộ để đảm bảo tất cả các vị trí làm kín trong xi lanh đều được thay mới đồng bộ trong một lần tháo máy.
Về bản chất, phớt xi lanh thủy lực là chi tiết cơ khí được lắp vào rãnh trên piston, trên cổ xi lanh hoặc trên nắp, có nhiệm vụ ngăn chất lỏng và khí đi qua khe hở giữa hai bề mặt - trong đó ít nhất một bề mặt luôn chuyển động. Đây là điểm khiến phớt thủy lực khác biệt so với gioăng tĩnh thông thường: nó vừa phải kín, vừa phải chịu ma sát trượt liên tục dưới áp suất cao.
Ảnh bộ phớt xi lanh thủy lực

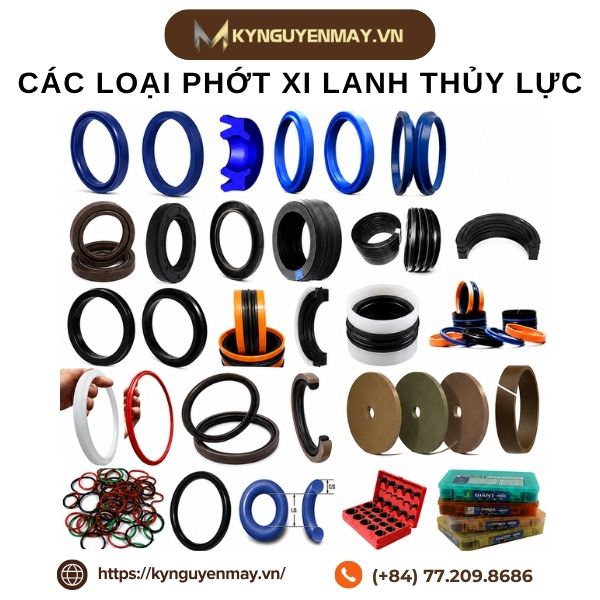

Các loại phớt xi lanh thủy lực
Một xi lanh thủy lực có ba nhóm chi tiết làm kín: phớt động (phớt piston, phớt ty, phớt gạt bụi), phớt tĩnh (O-ring) và chi tiết hỗ trợ (vòng dẫn hướng, vòng chặn). Mỗi loại giữ một nhiệm vụ riêng - thiếu hoặc sai một chi tiết là cả bộ hỏng theo.
- Phớt piston: Lắp trong rãnh trên thân piston, làm kín với lòng xi lanh để ngăn dầu đi tắt giữa hai buồng. Khi phớt piston mòn, bên ngoài không thấy rỉ dầu nhưng xi lanh mất lực, chạy chậm và trôi tải khi giữ.
- Phớt ty thủy lực: Lắp trong cổ xi lanh, làm kín với bề mặt ty - là hàng rào cuối cùng ngăn dầu thoát ra môi trường nên được xem là chi tiết quan trọng nhất. Ngoài chặn dầu, phớt ty còn điều tiết màng dầu mỏng bám trên ty để bôi trơn chính nó và phớt gạt bụi.
- Phớt đệm giảm xung: lắp phía trong phớt ty ở hệ áp cao để hấp thụ các đỉnh xung áp. Nếu bộ phớt cũ có chi tiết này, tuyệt đối không được bỏ bớt khi thay mới.
- Phớt gạt bụi: Nằm ngoài cùng cổ xi lanh, cạo sạch bụi, đất, nước và mạt kim loại bám trên ty mỗi khi ty thụt vào. Đây là tuyến phòng thủ đầu tiên của cả hệ thống: bụi lọt vào sẽ cào xước lòng xi lanh, phớt ty rồi theo dầu về bơm và van.
- Vòng dẫn hướng: Không làm kín, mà dẫn hướng piston và ty, chịu lực ngang và giữ piston đồng tâm với lòng xi lanh. Khi vòng dẫn hướng mòn, piston lệch tâm khiến phớt bị ép không đều - đây là lý do phớt mới thay vẫn hỏng rất nhanh, nên luôn phải thay cùng bộ.
- O-ring và phớt tĩnh: Làm kín tại các vị trí không chuyển động: mối ghép nắp, cổ xi lanh, mặt bích, cổng dầu và mối ren. Rẻ nhất trong bộ phớt nhưng một chiếc O-ring chai cứng hoặc bị cắt khi lắp cũng đủ khiến xi lanh rỉ dầu và phải tháo lại toàn bộ.
- Vòng chặn: Lắp phía sau O-ring để bịt khe hở, chống O-ring bị ép đùn và xé rách khi áp suất cao. Phải lắp lại đúng số lượng và đúng chiều như bản gốc.
Ảnh các loại phớt xi lanh thủy lực
Cách chọn đúng phớt xi lanh thủy lực
Chọn đúng phớt xi lanh thủy lực không phải là tìm chiếc phớt giống chiếc cũ. Đó là quá trình xác định lại đầy đủ điều kiện làm việc của xi lanh rồi mới chọn kích thước - profile - vật liệu tương ứng. Dưới đây là quy trình 7 bước áp dụng được cho cả xi lanh máy công trình, máy ép, xe nâng lẫn xi lanh công nghiệp.

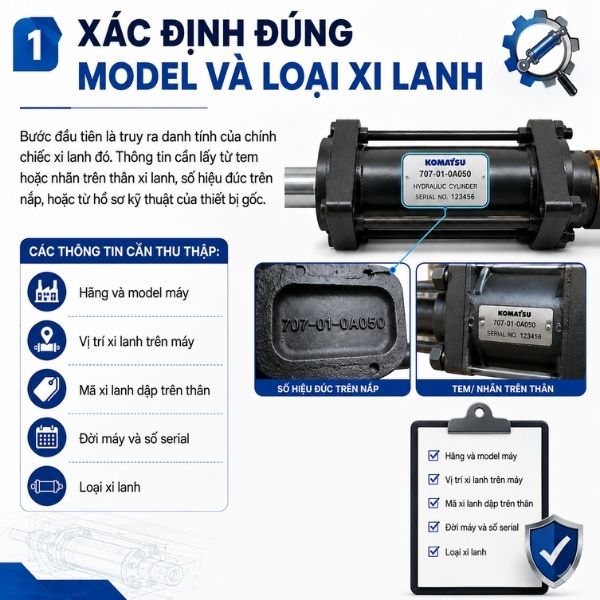

Xác định đúng model và loại xi lanh
Bước đầu tiên là truy ra danh tính của chính chiếc xi lanh đó. Thông tin cần lấy từ tem hoặc nhãn trên thân xi lanh, số hiệu đúc trên nắp, hoặc từ hồ sơ kỹ thuật của thiết bị gốc.
Các thông tin cần thu thập:
- Hãng và model máy
- Vị trí xi lanh trên máy
- Mã xi lanh dập trên thân
- Đời máy và số serial
- Loại xi lanh
Ảnh xác định đúng model và loại xi lanh

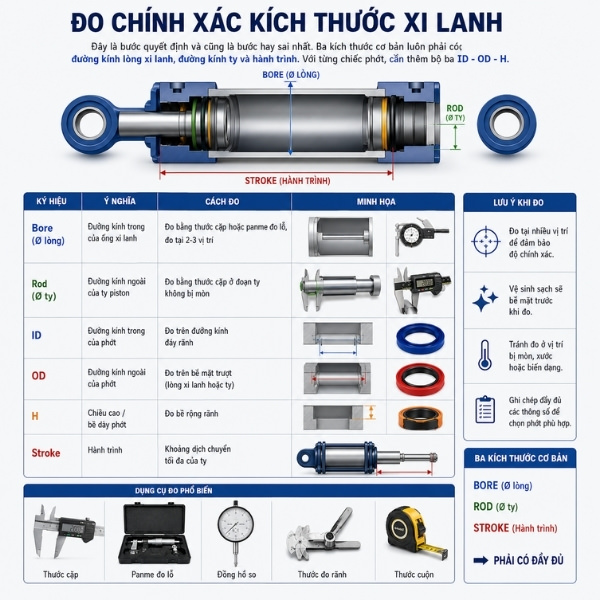

Đo chính xác kích thước xi lanh
Đây là bước quyết định và cũng là bước hay sai nhất. Ba kích thước cơ bản luôn phải có: đường kính lòng xi lanh, đường kính ty và hành trình. Với từng chiếc phớt, cần thêm bộ ba ID - OD - H.
|
Ký hiệu
|
Ý nghĩa
|
Cách đo
|
|
Bore (Ø lòng)
|
Đường kính trong của ống xi lanh
|
Đo bằng thước cặp hoặc panme đo lỗ, đo tại 2-3 vị trí
|
|
Rod (Ø ty)
|
Đường kính ngoài của ty piston
|
Đo bằng thước cặp ở đoạn ty không bị mòn
|
|
ID
|
Đường kính trong của phớt
|
Đo trên đường kính đáy rãnh
|
|
OD
|
Đường kính ngoài của phớt
|
Đo trên bề mặt trượt (lòng xi lanh hoặc ty)
|
|
H
|
Chiều cao / bề dày phớt
|
Đo bề rộng rãnh
|
|
Stroke
|
Hành trình
|
Khoảng dịch chuyển tối đa của ty
|
Ảnh đo chính xác kích thước xi lanh

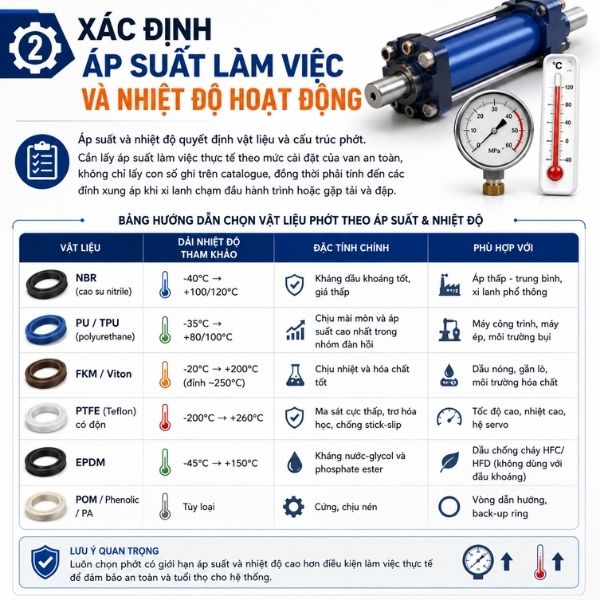

Xác định áp suất làm việc và nhiệt độ hoạt động
Áp suất và nhiệt độ quyết định vật liệu và cả kết cấu phớt. Cần lấy áp suất làm việc thực tế theo mức cài đặt của van an toàn, không chỉ lấy con số ghi trên catalogue, đồng thời phải tính đến các đỉnh xung áp khi xi lanh chạm đầu hành trình hoặc gặp tải va đập.
|
Vật liệu
|
Dải nhiệt độ tham khảo
|
Đặc tính chính
|
Phù hợp với
|
|
NBR (cao su nitrile)
|
-40°C → +100/120°C
|
Kháng dầu khoáng tốt, giá thấp
|
Áp thấp - trung bình, xi lanh phổ thông
|
|
PU / TPU (polyurethane)
|
-35°C → +80/100°C
|
Chịu mài mòn và áp suất cao nhất trong nhóm đàn hồi
|
Máy công trình, máy ép, môi trường bụi
|
|
FKM / Viton
|
-20°C → +200°C (đỉnh ~250°C)
|
Chịu nhiệt và hóa chất tốt
|
Dầu nóng, gần lò, môi trường hóa chất
|
|
PTFE (Teflon) có độn
|
-200°C → +260°C
|
Ma sát cực thấp, trơ hóa học, chống stick-slip
|
Tốc độ cao, nhiệt cao, hệ servo
|
|
EPDM
|
-45°C → +150°C
|
Kháng nước-glycol và phosphate ester
|
Dầu chống cháy HFC/ HFD (không dùng với dầu khoáng)
|
|
POM / Phenolic / PA
|
Tùy loại
|
Cứng, chịu nén
|
Vòng dẫn hướng, back-up ring
|
Ảnh xác định áp suất làm việc và nhiệt độ hoạt động

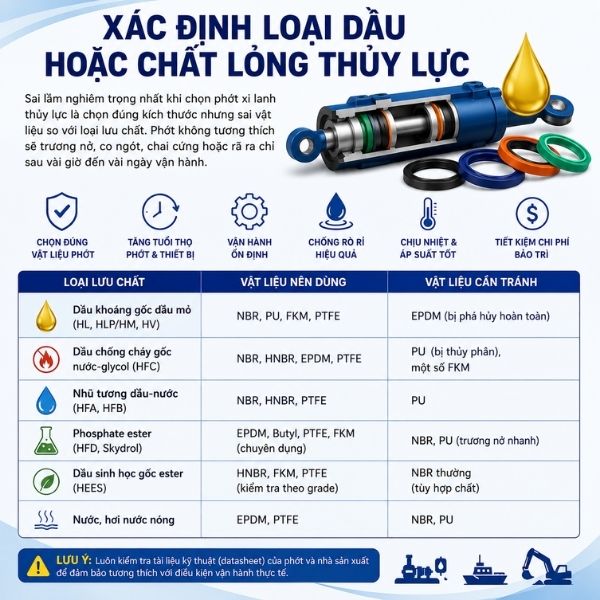

Xác định loại dầu hoặc chất lỏng thủy lực
Sai lầm nghiêm trọng nhất khi chọn phớt xi lanh thủy lực là chọn đúng kích thước nhưng sai vật liệu so với loại lưu chất. Phớt không tương thích sẽ trương nở, co ngót, chai cứng hoặc rã ra chỉ sau vài giờ đến vài ngày vận hành.
|
Loại lưu chất
|
Vật liệu nên dùng
|
Vật liệu cần tránh
|
|
Dầu khoáng gốc dầu mỏ (HL, HLP/HM, HV)
|
NBR, PU, FKM, PTFE
|
EPDM (bị phá hủy hoàn toàn)
|
|
Dầu chống cháy gốc nước-glycol (HFC)
|
NBR, HNBR, EPDM, PTFE
|
PU (bị thủy phân), một số FKM
|
|
Nhũ tương dầu-nước (HFA, HFB)
|
NBR, HNBR, PTFE
|
PU
|
|
Phosphate ester (HFD, Skydrol)
|
EPDM, Butyl, PTFE, FKM chuyên dụng
|
NBR, PU (trương nở nhanh)
|
|
Dầu sinh học gốc ester (HEES)
|
HNBR, FKM, PTFE (kiểm tra theo grade)
|
NBR thường (tùy hợp chất)
|
|
Nước, hơi nước nóng
|
EPDM, PTFE
|
NBR, PU
|
Ảnh xác định loại dầu hoặc chất lỏng thủy lực

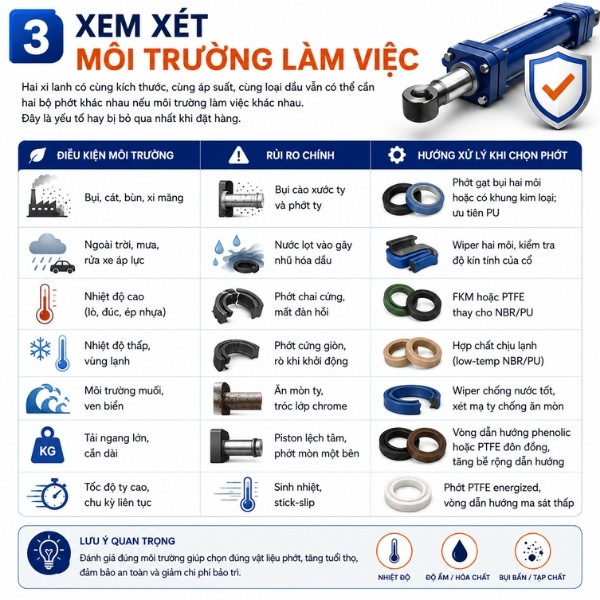

Xem xét môi trường làm việc
Hai xi lanh có cùng kích thước, cùng áp suất, cùng loại dầu vẫn có thể cần hai bộ phớt khác nhau nếu môi trường làm việc khác nhau. Đây là yếu tố hay bị bỏ qua nhất khi đặt hàng.
|
Điều kiện môi trường
|
Rủi ro chính
|
Hướng xử lý khi chọn phớt
|
|
Bụi, cát, bùn, xi măng
|
Bụi cào xước ty và phớt ty
|
Phớt gạt bụi hai môi hoặc có khung kim loại; ưu tiên PU
|
|
Ngoài trời, mưa, rửa xe áp lực
|
Nước lọt vào gây nhũ hóa dầu
|
Wiper hai môi, kiểm tra độ kín tĩnh của cổ
|
|
Nhiệt độ cao (lò, đúc, ép nhựa)
|
Phớt chai cứng, mất đàn hồi
|
FKM hoặc PTFE thay cho NBR/PU
|
|
Nhiệt độ thấp, vùng lạnh
|
Phớt cứng giòn, rò khi khởi động
|
Hợp chất chịu lạnh (low-temp NBR/PU)
|
|
Môi trường muối, ven biển
|
Ăn mòn ty, tróc lớp chrome
|
Wiper chống nước tốt, xét mạ ty chống ăn mòn
|
|
Tải ngang lớn, cần dài
|
Piston lệch tâm, phớt mòn một bên
|
Vòng dẫn hướng phenolic hoặc PTFE độn đồng, tăng bề rộng dẫn hướng
|
|
Tốc độ ty cao, chu kỳ liên tục
|
Sinh nhiệt, stick-slip
|
Phớt PTFE energized, vòng dẫn hướng ma sát thấp
|
Ảnh xem xét môi trường làm việc

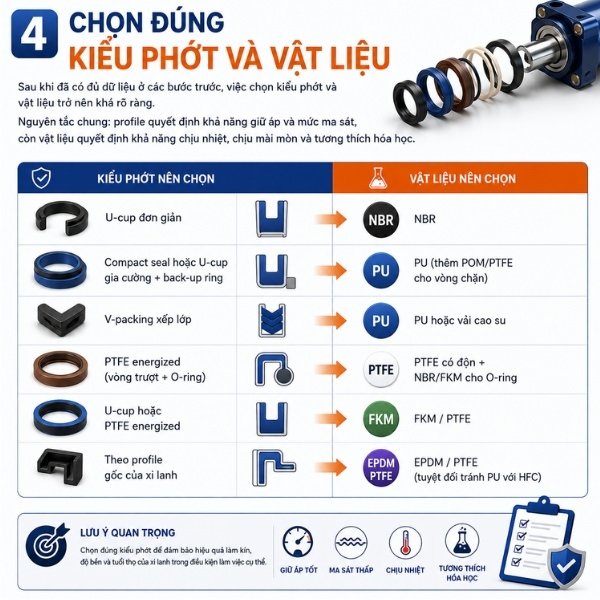

Chọn đúng kiểu phớt và vật liệu
Sau khi đã có đủ dữ liệu ở năm bước trên, việc chọn kiểu phớt và vật liệu trở nên khá rõ ràng. Nguyên tắc chung: profile quyết định khả năng giữ áp và mức ma sát, còn vật liệu quyết định khả năng chịu nhiệt, chịu mài mòn và tương thích hóa học.
|
Kiểu phớt nên chọn
|
Vật liệu nên chọn
|
|
U-cup đơn giản
|
NBR
|
|
Compact seal hoặc U-cup gia cường + back-up ring
|
PU (thêm POM/PTFE cho vòng chặn)
|
|
V-packing xếp lớp
|
PU hoặc vải cao su
|
|
PTFE energized (vòng trượt + O-ring)
|
PTFE có độn + NBR/FKM cho O-ring
|
|
U-cup hoặc PTFE energized
|
FKM / PTFE
|
|
Theo profile gốc của xi lanh
|
EPDM / PTFE (tuyệt đối tránh PU với HFC)
|
Ảnh chọn đúng kiểu phớt và vật liệu

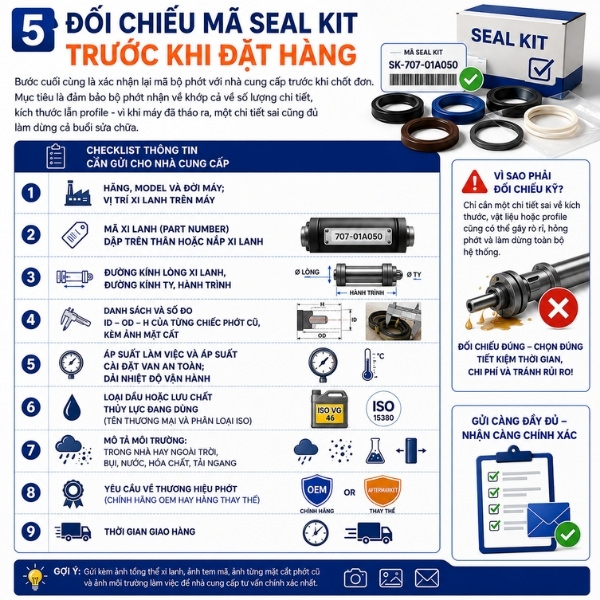

Đối chiếu mã seal kit trước khi đặt hàng
Bước cuối cùng là xác nhận lại mã bộ phớt với nhà cung cấp trước khi chốt đơn. Mục tiêu là đảm bảo bộ phớt nhận về khớp cả về số lượng chi tiết, kích thước lẫn profile - vì khi máy đã tháo ra, một chi tiết sai cũng đủ làm dừng cả buổi sửa chữa.
Checklist thông tin cần gửi cho nhà cung cấp:
- Hãng, model và đời máy; vị trí xi lanh trên máy.
- Mã xi lanh (part number) dập trên thân hoặc nắp xi lanh.
- Đường kính lòng xi lanh, đường kính ty, hành trình.
- Danh sách và số đo ID – OD – H của từng chiếc phớt cũ, kèm ảnh mặt cắt.
- Áp suất làm việc và áp suất cài đặt van an toàn; dải nhiệt độ vận hành.
- Loại dầu hoặc lưu chất thủy lực đang dùng (tên thương mại và phân loại ISO).
- Mô tả môi trường: trong nhà hay ngoài trời, bụi, nước, hóa chất, tải ngang.
- Yêu cầu về thương hiệu phớt (chính hãng OEM hay hàng thay thế) và thời gian giao.
Cần xác nhận lại với nhà cung cấp:
- Bộ phớt gồm đúng bao nhiêu chi tiết? Có kèm vòng dẫn hướng và back-up ring không - nhiều seal kit giá rẻ đã lược bỏ.
- Vật liệu của từng chi tiết là gì, có phù hợp với loại dầu đang dùng không.
- Bộ phớt là hàng OEM chính hãng hay hàng tương đương; nếu là hàng tương đương thì tương đương theo tiêu chuẩn nào.
- Có sơ đồ lắp đi kèm để lắp đúng thứ tự và đúng chiều không.
- Chính sách đổi trả nếu bộ phớt không khớp sau khi mở seal.
Ảnh đối chiếu mã seal kit trước khi đặt hàng
Việc lựa chọn bộ phớt xi lanh thủy lực (Seal kit) đúng kích thước, vật liệu và điều kiện làm việc giúp hạn chế rò rỉ dầu, duy trì hiệu suất và kéo dài tuổi thọ xi lanh. Nếu cần tư vấn và tìm bộ phớt phù hợp với thiết bị, hãy liên hệ Kỷ Nguyên Máy qua hotline: 077.209.8686 để được hỗ trợ nhanh chóng.
