Hướng dẫn lập trình máy Mazak từ A-Z: Làm chủ hệ điều hành Mazatrol

Bạn đang sở hữu một chiếc máy tiện CNC Mazak nhưng lại gặp khó khăn trong việc vận hành? Khác với các dòng máy sử dụng mã G-Code thuần túy, Mazak nổi tiếng với hệ điều hành Mazatrol - một phương thức lập trình tương tác cực kỳ thông minh và trực quan. Trong bài viết này, Kỷ Nguyên Máy sẽ hướng dẫn lập trình máy Mazak chi tiết, giúp bạn làm chủ quy trình lập trình máy tiện Mazak từ khâu khai báo phôi đến khi ra sản phẩm hoàn thiện!

Ảnh hướng dẫn lập trình máy Mazak từ A-Z: Làm chủ hệ điều hành Mazatrol

Mazatrol là gì? Tại sao nên học lập trình máy Mazak?

Mazatrol là ngôn ngữ lập trình độc quyền của hãng Mazak. Thay vì phải nhớ hàng trăm mã lệnh G01, G02, G71... khi lập trình máy tiện Mazak, máy phay Mazak, người vận hành chỉ cần trả lời các câu hỏi hiển thị trên màn hình về: Vật liệu, hình dạng chi tiết, kích thước phôi và dao cụ.

Ưu điểm vượt trội:

• Tốc độ: Lập trình nhanh hơn gấp 3-4 lần so với G-Code thông thường.
• Trực quan: Có hình ảnh mô phỏng 2D/ 3D ngay trên màn hình để kiểm tra lỗi.
• Tối ưu hóa: Máy tự động tính toán chế độ cắt (S, F) dựa trên thư viện vật liệu có sẵn.

Các bước chuẩn bị trước khi lập trình máy Mazak

Để bắt đầu hướng dẫn lập trình máy tiện Mazak, máy phay Mazak, bạn cần làm quen với bảng điều khiển chính:

• Nút chọn Menu: Gồm 9 nút màu vàng dưới màn hình để chọn các chức năng tương ứng.
• Cột hộp thoại: Nơi hiển thị các câu hỏi từ hệ thống để người dùng nhập dữ liệu.
• Các nút số học và phím mũi tên: Dùng để nhập giá trị tọa độ và di chuyển con trỏ.

Quy trình hướng dẫn lập trình máy Mazak chi tiết

Dưới đây là các bước thiết lập một chương trình tiện (BAR) trên hệ Mazatrol:

Bước 1: Khởi tạo chương trình

• Nhấn nút chọn giao diện và vào mục PROGRAM.
• Nhập số chương trình mới (Ví dụ: từ 1 đến 999) và nhấn INPUT.

Bước 2: Khai báo dữ liệu phôi

Máy sẽ yêu cầu bạn nhập các thông số vật liệu và kích thước thô:

• Material: Chọn loại vật liệu (S45C, nhôm, thép đúc...).
• Workpiece Max OD: Đường kính ngoài lớn nhất của phôi.
• Workpiece ID: Đường kính trong
• Length: Chiều dài tổng thể của phôi.
• Max Spindle RPM: Giới hạn tốc độ trục chính để đảm bảo an toàn.

Bước 3: Lập phương án gia công

Tại đây, bạn chọn kiểu nguyên công cần thực hiện.

• BAR FCE (Khỏa mặt đầu): Nhập đường kính bắt đầu, điểm kết thúc và chế độ cắt tinh.
• BAR OUT (Tiện ngoài): Khai báo biên dạng từ điểm bắt đầu đến điểm kết thúc theo bản vẽ.
• GRV OUT (Tiện rãnh): Xác định vị trí rãnh và chiều rộng rãnh.

Bước 4: Nhập tọa độ biên dạng chi tiết

Sử dụng các lệnh di chuyển cơ bản:

• LIN (Line): Gia công đường thẳng.
• CNR (Corner): Vát mép hoặc bo cung R.
• CIR (Circle): Gia công cung tròn lớn.

Bước 5: Thiết lập dao cụ và chế độ cắt

Dựa trên loại vật liệu đã khai báo ở bước 2, máy sẽ tự động gợi ý tốc độ cắt và bước tiến dao. Chỉ cần xác định số hiệu dao trên đài dao.

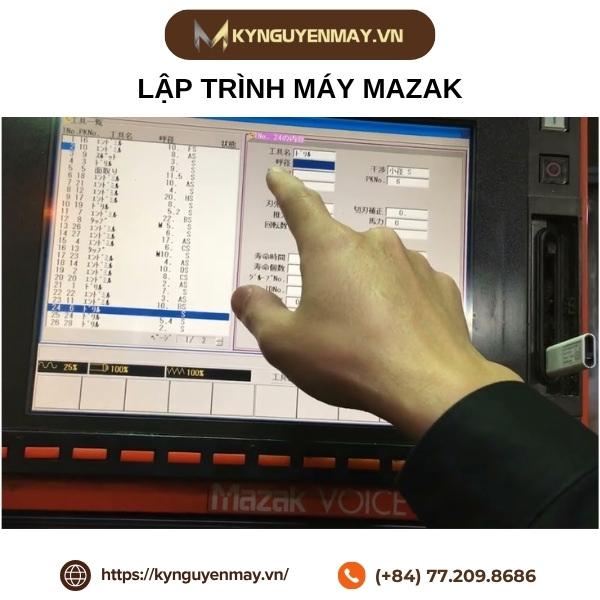

Ảnh lập trình máy mazak

Các công nghệ tiên tiến từ Mazak giúp tăng năng suất

Theo xu hướng công nghệ mới nhất từ Mazak Global, việc lập trình máy tiện Mazak hiện nay còn được hỗ trợ bởi:

• MAZATROL Smooth CNC: Tốc độ xử lý cực nhanh, màn hình cảm ứng như smartphone.
• Công nghệ Virtual Machining: Mô phỏng thực tế ảo giúp loại bỏ hoàn toàn nguy cơ va chạm dao.
• Tích hợp IoT: Theo dõi trạng thái máy từ xa, giúp quản lý xưởng sản xuất thông minh.

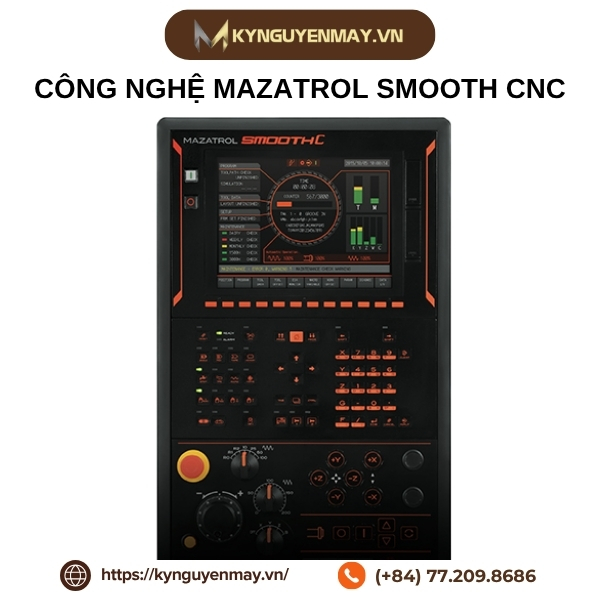

Ảnh công nghệ MAZATROL Smooth CNC

Những lưu ý quan trọng khi vận hành máy Mazak

Trong quá trình hướng dẫn lập trình máy Mazak, cần lưu ý bạn các điểm sau để tránh va chạm  máy:

• Điểm Zero: Luôn xác định điểm 0 là giao điểm giữa tâm trục X và mặt đầu bên phải của chi tiết (trục Z).
• Finish Allowance: Đừng quên để lại lượng dư gia công tinh (thường là 0.2mm - 0.5mm) để đảm bảo độ bóng bề mặt.
• Kiểm tra đồ gá: Đảm bảo vấu cặp và ụ động không nằm trên đường chạy dao.

Làm chủ kỹ thuật lập trình Mazatrol là chìa khóa để nâng cao hiệu suất gia công cho các dòng máy Mazak đời cũ như QT10N hay các dòng đời mới. Hy vọng bài viết hướng dẫn lập trình máy Mazak này đã mang lại cho bạn những kiến thức hữu ích. Nếu bạn đang tìm kiếm các linh kiện thay thế cho máy CNC Mazak như vít me bi, vòng bi chính xác, hãy liên hệ ngay với Kỷ Nguyên Máy qua hotline 077.209.8686 để được tư vấn kỹ thuật chuyên sâu nhất!
