Toàn bộ cách phân loại xi lanh: theo tác động, môi chất, kiểu lắp và hành trình

Trên thị trường hiện nay có rất nhiều dòng xi lanh với thiết kế, nguyên lý hoạt động và thông số khác nhau. Nếu không hiểu rõ cách phân loại, bạn rất dễ chọn nhầm loại không phù hợp với lực tác động, môi chất, kiểu lắp hoặc hành trình yêu cầu. Trong bài viết dưới đây, Kỷ Nguyên Máy sẽ hướng dẫn cách phân loại xi lanh dựa theo tác động, môi chất, kiểu lắp cũng như hành trình. Hãy tham khảo để dễ dàng nhận biết và lựa chọn đúng sản phẩm cho máy móc, hệ thống của mình.

Ảnh hướng dẫn cách phân loại xi lanh: theo tác động, môi chất, kiểu lắp và hành trình

Phân loại xi lanh theo kiểu tác động

Theo kiểu tác động, xi lanh chia thành hai loại: tác động đơn và tác động kép. Căn cứ phân chia là môi chất được cấp vào một phía hay cả hai phía piston.

Xi lanh tác động đơn

Xi lanh tác động đơn còn gọi là xi lanh đơn (single-acting cylinder) là loại xi lanh chỉ dùng áp suất chất lưu (khí nén hoặc dầu) để tạo lực đẩy theo một hướng duy nhất (thường là chiều đẩy ra). Hành trình về thực hiện nhờ lò xo hồi (spring return), trọng lực hoặc tải trọng bên ngoài đè xuống, không dùng áp suất.

Ưu điểm là kết cấu đơn giản, chỉ một cổng cấp và chi phí thấp. Nhược điểm là chỉ chủ động lực một chiều, tốc độ hành trình về khó kiểm soát. Loại này phù hợp cơ cấu đẩy, ép giữ, kích nâng và cửa xả.

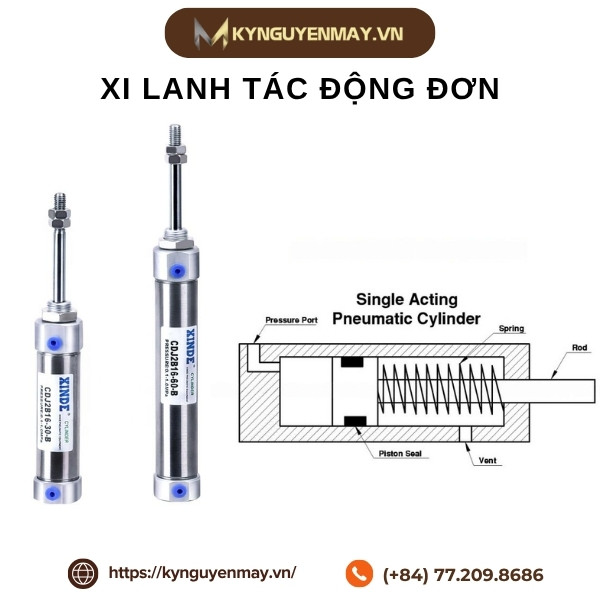

Ảnh xi lanh tác động đơn

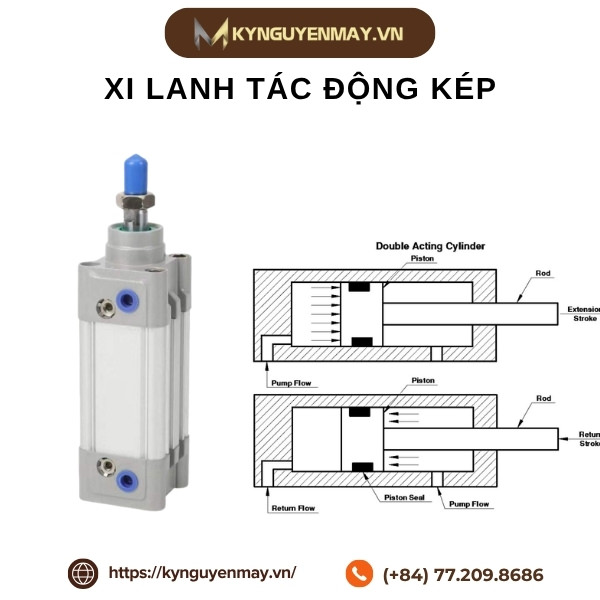

Xi lanh tác động kép

Xi lanh tác động kép hay xinh lanh đôi (double-acting cylinder) có hai cổng cấp ở hai phía piston. Môi chất được cấp luân phiên nên xi lanh chủ động cả hành trình đẩy lẫn hành trình về. Đây là loại phổ biến nhất trong công nghiệp và gần như là lựa chọn mặc định cho dây chuyền tự động hóa, máy móc tải nặng.

Lưu ý kỹ thuật: lực đẩy luôn lớn hơn lực kéo. Khoang phía không có cần piston có diện tích lớn hơn, mà cùng áp suất thì diện tích lớn hơn sinh lực lớn hơn - theo công thức F = P × A.

Ảnh xi lanh tác động kép

(**) Bảng so sánh xi lanh đơn và xi lanh kép

Phân loại xi lanh theo môi chất sử dụng

Theo môi chất, xi lanh gồm ba nhóm: xi lanh khí nén, xi lanh thủy lực và xi lanh điện. Môi chất quyết định dải lực, độ chính xác và chi phí vận hành của cả hệ thống.

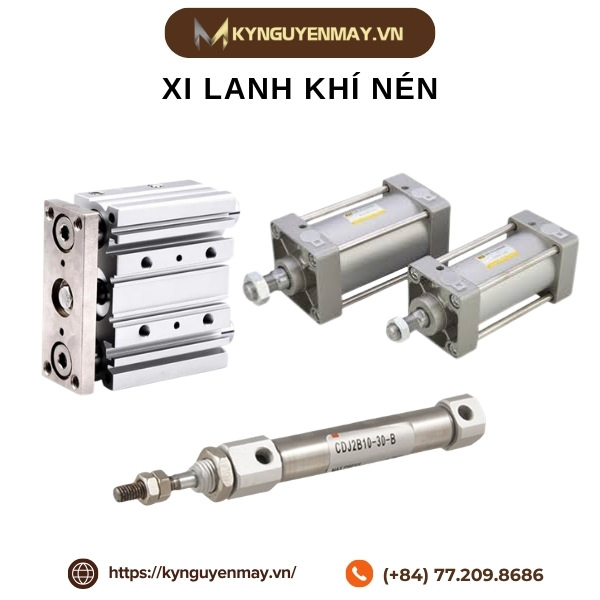

Xi lanh khí nén

Xi lanh khí nén (pneumatic cylinder) dùng khí nén làm môi chất truyền lực, nguồn cấp là máy nén khí qua bộ lọc - điều áp - tra dầu.

Ưu điểm là tốc độ nhanh, kết cấu nhẹ, sạch và an toàn cho môi trường thực phẩm hay điện tử. Chi phí đầu tư ban đầu cũng thấp hơn thủy lực.

Hạn chế là lực sinh ra thấp hơn, do áp suất khí nén công nghiệp không cao. Khí có tính nén được nên khó dừng chính xác ở giữa hành trình. Loại này thường gặp ở dây chuyền đóng gói, cấp phôi và cơ cấu gắp.

Ảnh xi lanh khí nén

Xi lanh thủy lực

Xi lanh thủy lực (hydraulic cylinder) dùng dầu thủy lực làm môi chất. Dầu gần như không nén được nên xi lanh giữ tải rất ổn định. Đây là nhóm cho lực lớn nhất, vì hệ thống làm việc ở áp suất cao hơn nhiều so với khí nén. Xi lanh thủy lực là lựa chọn cho máy ép, máy xây dựng, ben nâng và cơ cấu tải nặng.

Đổi lại, hệ thống cần bơm, bể dầu, van và đường ống nên chi phí đầu tư, bảo trì cao hơn. Rò rỉ dầu cũng là rủi ro với môi trường sạch.

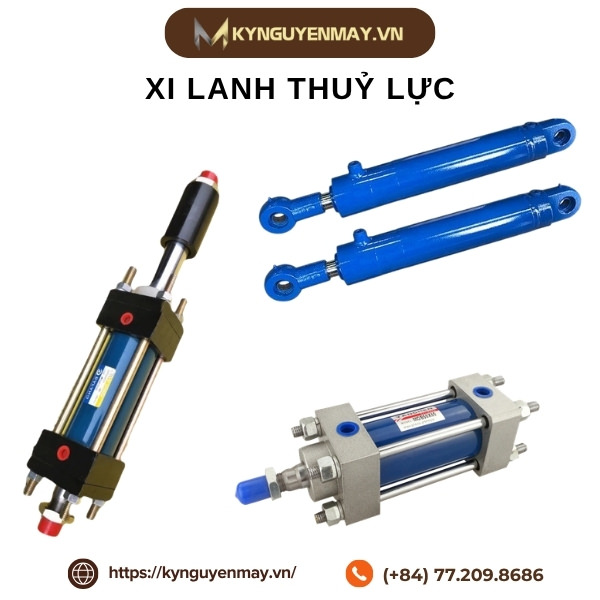

Ảnh xi lanh thuỷ lực

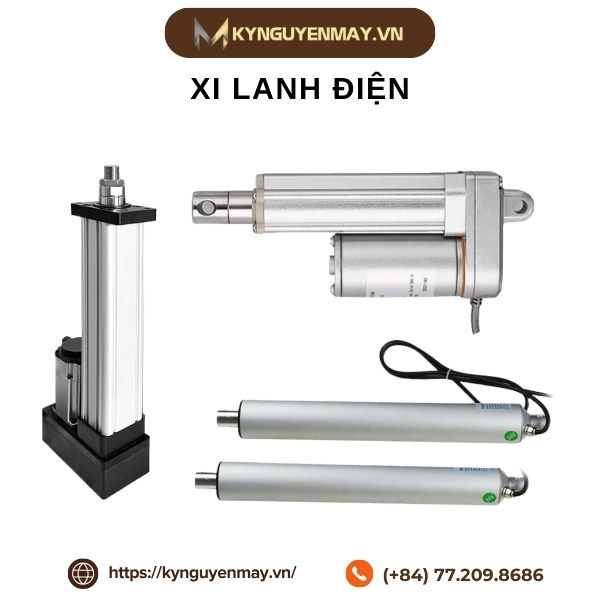

Xi lanh điện/actuator điện

Xi lanh điện (electric cylinder / electric actuator) không dùng môi chất lưu. Cơ cấu này biến chuyển động quay của động cơ điện thành chuyển động tịnh tiến qua vít me bi (ball screw) hoặc vít me đai ốc.

Ưu điểm nổi bật là độ chính xác vị trí cao và khả năng lập trình. Xi lanh điện dừng được ở bất kỳ điểm nào trên hành trình, điều khiển được cả vị trí lẫn tốc độ, ghép trực tiếp với PLC.

Hạn chế là chi phí đầu tư cho một trục thường cao hơn và khả năng chịu tải va đập kém hơn thủy lực.

Ảnh xi lanh điện

(**) Bảng so sánh xi lanh khí nén, xi lanh thuỷ lực, xi lanh điện

Phân loại xi lanh theo kiểu lắp đặt

Theo kiểu lắp đặt, xi lanh chia theo cách cố định thân và truyền lực ra tải: chân đế, mặt bích, đầu thanh bi, khớp quay và trunnion. Kiểu lắp quyết định xi lanh đứng yên hay xoay được khi làm việc.

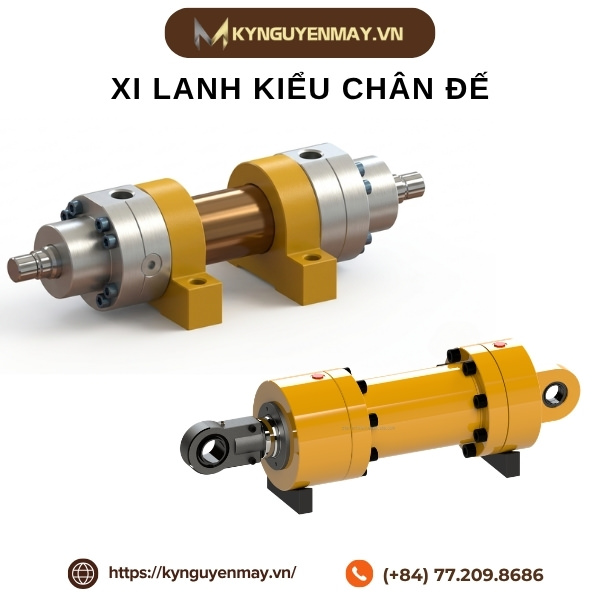

Kiểu chân đế

Kiểu chân đế (foot mounting) dùng hai bản mã bắt bulông ở thân xi lanh, cố định xuống mặt máy. Đây là kiểu lắp phổ biến và dễ căn chỉnh nhất, phù hợp khi tải chuyển động thẳng hàng cố định với trục xi lanh.

Lưu ý: lực đẩy tạo mô men lật lên chân đế, nên mặt đế phải phẳng và bulông đủ bền.

Ảnh xi lanh kiểu chân đế

Kiểu mặt bích

Kiểu mặt bích (flange mounting) bắt xi lanh qua một tấm bích ở đầu trước hoặc đầu sau. Bích đầu trước chịu tốt ở hành trình đẩy; bích đầu sau hợp với hành trình kéo.

Ưu điểm là truyền lực đồng trục, không sinh mô men lật như chân đế. Vì vậy kiểu này thường được chọn cho cơ cấu ép và ứng dụng lực lớn.

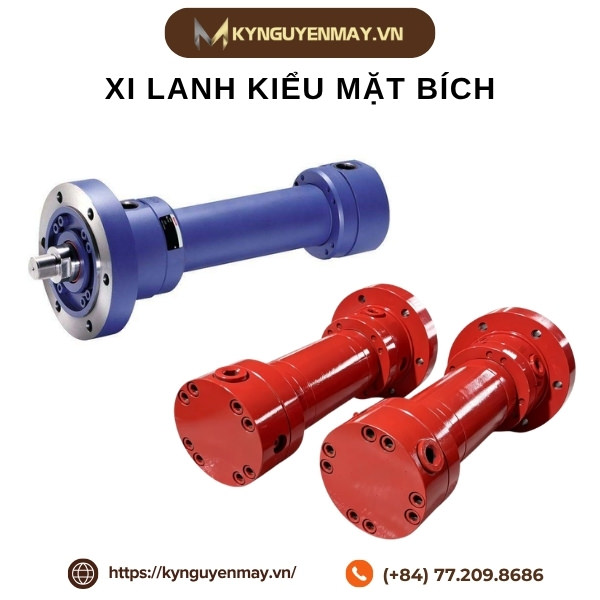

Ảnh xi lanh kiểu mặt bích

Kiểu đầu thanh bi

Kiểu đầu thanh bi dùng khớp cầu (rod eye / ball joint) lắp ở đầu cần piston, cho phép tự lựa góc nhỏ để bù sai lệch đồng trục giữa xi lanh và tải.

Chi tiết này giảm tải bên (side load) lên cần piston và phớt - nguyên nhân phổ biến gây mòn phớt sớm, cong cần. Đây là phụ kiện đầu cần, đi kèm một kiểu lắp thân như chân đế hoặc khớp quay.

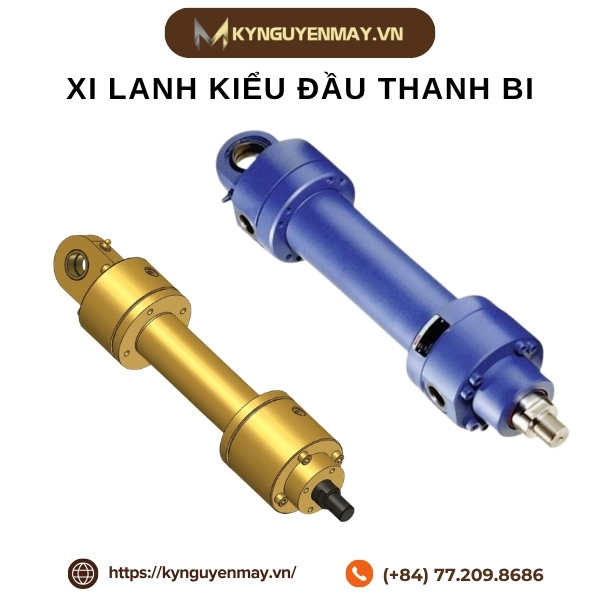

Ảnh xi lanh kiểu đầu thanh bi

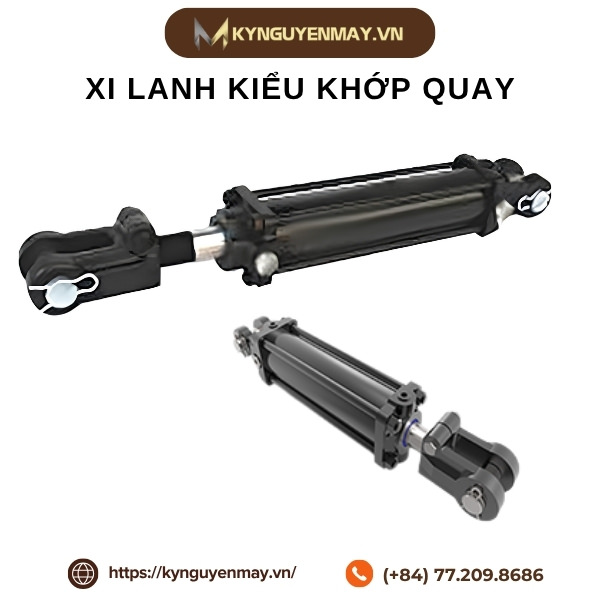

Kiểu khớp quay

Kiểu khớp quay (clevis mounting) dùng tai chạc chữ U kèm chốt ở đuôi xi lanh, cho phép xi lanh xoay quanh chốt trong khi làm việc.

Kiểu này dùng khi tải chuyển động theo cung tròn - ví dụ cơ cấu tay đòn, cửa lật, cần nâng.

Xi lanh kiểu khớp quay

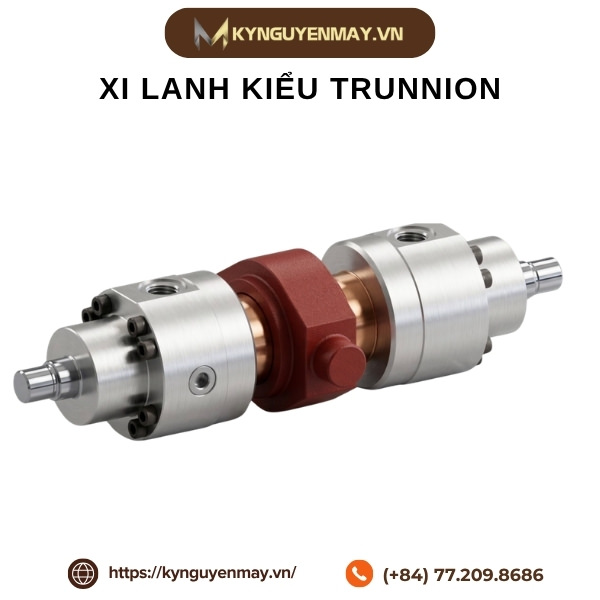

Kiểu Trunnion

Kiểu trunnion dùng hai ngõng trục nhô ra hai bên thân xi lanh, gối lên bạc đỡ để xi lanh xoay quanh trục ngõng. Điểm khác với khớp quay là trục xoay nằm trên thân, có thể ở đầu, giữa hoặc đuôi. Trunnion giữa thân thường dùng cho xi lanh hành trình dài, giúp cân bằng và giảm võng.

Ảnh xi lanh kiểu Trunnion

(**) Bảng so sánh xi lanh khí kiểu chân đến, mặt bích, đầu thanh bi, khớp quay, Trunnion

Phân loại xi lanh theo hành trình

Theo hành trình (stroke), xi lanh chia tương đối thành ba nhóm: hành trình ngắn, trung bình và dài. Đây là cách phân loại mang tính quy ước, ranh giới cụ thể thay đổi theo từng hãng và từng dòng sản phẩm. Hành trình là khoảng dịch chuyển lớn nhất của cần piston, tính từ vị trí thu về hết đến vị trí đẩy ra hết.

Xi lanh hành trình ngắn

Nhóm hành trình ngắn dùng cho thao tác kẹp, chặn, đẩy nhẹ trong không gian hẹp. Xi lanh compact và xi lanh dạng đĩa thường nằm ở nhóm này. Ưu điểm là chiều dài thu gọn nhỏ, dễ bố trí trên đồ gá dày đặc chi tiết.

Xi lanh hành trình trung bình

Đây là nhóm phổ biến nhất trên dây chuyền sản xuất, phục vụ cấp phôi, đẩy sản phẩm, đóng mở cơ cấu. Nhóm này cân bằng giữa độ dài dịch chuyển và độ ổn định của cần piston.

Xi lanh hành trình dài

Nhóm hành trình dài dùng cho nâng hạ, băng tải, cơ cấu vươn xa. Khi hành trình tăng, hai vấn đề cần tính đến là độ mảnh của cần piston (nguy cơ cong dưới tải nén) và độ võng của thân xi lanh.

Với nhóm này nên cân nhắc: tăng đường kính cần, dùng kiểu lắp trunnion giữa thân, hoặc chọn xi lanh rodless để rút ngắn chiều dài lắp đặt.

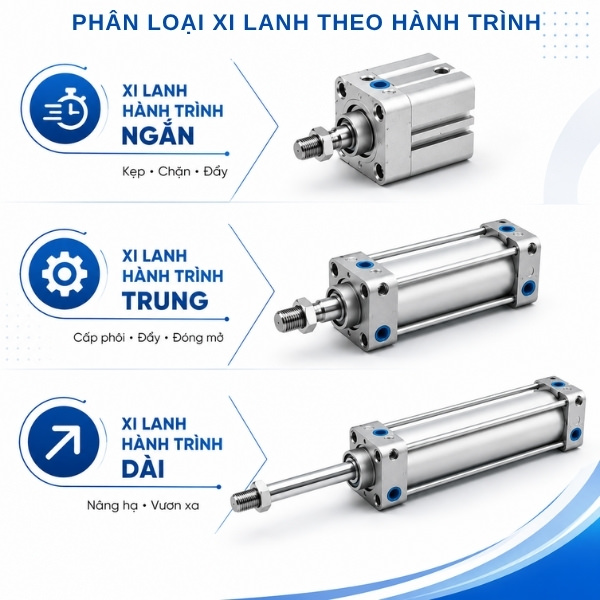

Ảnh phân loại xi lanh theo hành trình

Một số cách phân loại xi lanh khác thường gặp

Ngoài bốn trục chính, catalogue các hãng còn phân loại xi lanh theo kết cấu thân và theo chức năng chuyển động. Hai cách chia này thường xuất hiện ngay trong tên dòng sản phẩm.

Phân loại theo kết cấu

Xét theo kết cấu, xi lanh được chia thành các dòng phổ biến như

• Xi lanh compact: thân bên ngoài thường có dạng hình vuông hoặc hình chữ nhật mỏng với chiều dài thân rất ngắn. Dùng khi không gian lắp đặt hạn chế, hành trình ngắn.
• Xi lanh tie-rod: thân và hai đầu bích ép chặt bằng thanh giằng thép. Kết cấu tháo lắp được nên dễ bảo trì, dễ thay phớt và dễ hoán đổi phụ tùng theo chuẩn.
• Xi lanh rodless: không có cần piston thò ra ngoài, tải gắn trực tiếp lên con trượt chạy dọc thân. Chiều dài lắp đặt gần bằng hành trình nên tiết kiệm không gian rõ rệt.

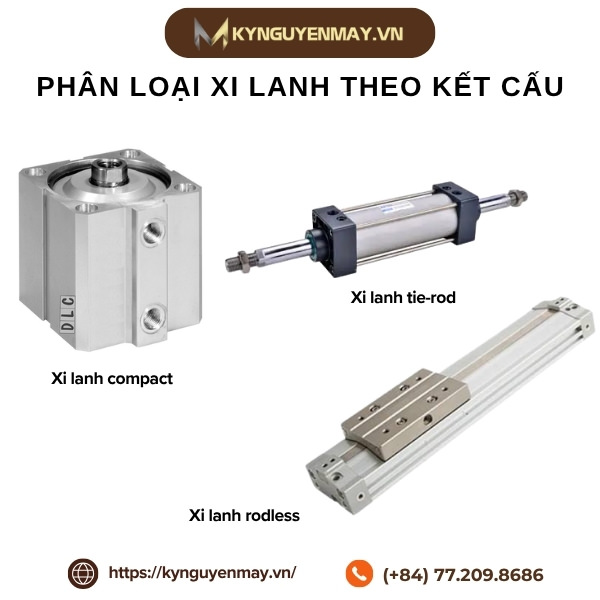

Ảnh phân loại xi lanh theo kết cấu

Phân loại theo chức năng chuyển động

Dựa vào chức năng chuyển động, xi lanh được chia thành nhiều loại phù hợp với từng yêu cầu vận hành.

• Xi lanh tịnh tiến: tạo chuyển động thẳng, là dạng cơ bản và chiếm phần lớn ứng dụng.
• Xi lanh quay: biến áp lực môi chất thành chuyển động xoay quanh trục theo góc giới hạn. Dùng cho cơ cấu lật, xoay bàn gá, mở van.
• Xi lanh kẹp: hai ngàm đóng/mở đồng bộ để giữ chi tiết, thường gặp ở đầu robot gắp và trạm định vị.
• Xi lanh trượt/dẫn hướng: kết hợp xi lanh với cụm con trượt, cho chuyển động thẳng có độ cứng vững cao và chống xoay tốt.

Cách chọn xi lanh phù hợp cho máy móc

Chọn xi lanh nên đi theo 6 bước: xác định tải, chọn môi chất, tính đường kính, chọn hành trình, chọn kiểu lắp và chọn phụ kiện điều khiển. Làm đủ 6 bước sẽ tránh được hai lỗi phổ biến nhất là thiếu lực và sai kiểu lắp.

• Bước 1: Xác định lực và hướng tải. Ghi rõ khối lượng tải, hướng chuyển động (ngang, đứng, nghiêng) và có va đập hay không.
• Bước 2: Chọn môi chất. Cần lực lớn thì đi thủy lực. Cần nhanh, nhẹ, sạch thì đi khí nén. Cần định vị chính xác nhiều điểm thì đi xi lanh điện.
• Bước 3: Tính đường kính (bore). Áp dụng F = P × A, với P là áp suất làm việc thực tế. Cộng hệ số an toàn cho ma sát, rồi làm tròn lên đường kính tiêu chuẩn gần nhất trong catalogue.
• Bước 4: Chọn hành trình. Lấy khoảng dịch chuyển cần thiết cộng dự phòng hai đầu. Với hành trình dài, kiểm tra thêm độ mảnh của cần piston.
• Bước 5: Chọn kiểu lắp. Tải đi thẳng cố định thì dùng chân đế hoặc mặt bích. Tải đi theo cung tròn thì dùng khớp quay hoặc trunnion. Khó căn đồng trục thì bổ sung đầu thanh bi.
• Bước 6: Chọn phụ kiện đi kèm. Gồm van điều khiển, van tiết lưu chỉnh tốc độ, cảm biến từ báo vị trí và bộ giảm chấn cuối hành trình.

Khi thay xi lanh cũ, cách an toàn nhất là giữ nguyên mã hàng gốc. Nếu mã đã mờ, hãy đo lại 4 thông số: đường kính thân, đường kính cần, hành trình và kiểu lắp.

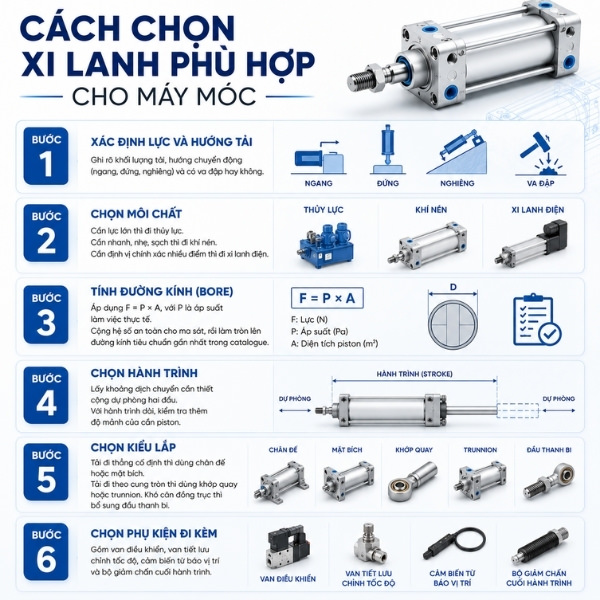

Ảnh cách chọn xi lanh phù hợp cho máy móc

Câu hỏi thường gặp (FAQ)

Q1. Có bao nhiêu cách phân loại xi lanh?

Có bốn cách phân loại xi lanh chính: theo kiểu tác động (đơn/kép), theo môi chất (khí nén/thủy lực/điện), theo kiểu lắp đặt (chân đế, mặt bích, đầu thanh bi, khớp quay, trunnion) và theo hành trình (ngắn/trung bình/dài).

Q2. Xi lanh tác động đơn và tác động kép khác nhau thế nào?

Xi lanh tác động đơn chỉ cấp môi chất một phía piston, hành trình về nhờ lò xo hoặc trọng lực. Xi lanh tác động kép cấp môi chất cả hai phía qua hai cổng nên chủ động cả chiều đẩy lẫn chiều về.

Q3. Nên chọn xi lanh khí nén hay xi lanh thủy lực?

Chọn xi lanh khí nén khi cần tốc độ nhanh, tải vừa phải và môi trường sạch. Chọn xi lanh thủy lực khi cần lực lớn và giữ tải ổn định, chấp nhận chi phí đầu tư cùng bảo trì cao hơn.

Q4. Xi lanh rodless dùng khi nào?

Xi lanh rodless dùng khi cần hành trình dài nhưng không gian lắp đặt hạn chế. Loại này không có cần piston thò ra nên chiều dài lắp đặt gần bằng hành trình.

Q5. Chọn sai kiểu lắp xi lanh gây hậu quả gì?

Sai kiểu lắp làm phát sinh tải bên lên cần piston, dẫn đến mòn phớt sớm, rò rỉ và cong cần. Khi tải đi theo cung tròn mà lắp cứng bằng chân đế, cần piston sẽ chịu uốn thay vì chịu nén thuần túy.

Q6. Cần đo thông số nào khi thay xi lanh cũ?

Cần đo bốn thông số: đường kính thân (bore), đường kính cần piston, chiều dài hành trình và kiểu lắp đặt. Nếu còn đọc được mã hàng trên nhãn, hãy giữ nguyên mã gốc để đặt thay thế.
