Xi lanh điện là gì? Phân loại và ứng dụng của xi lanh điện trong thực tế
Tác giả: Trần Đức Thiện
Ngày đăng: 04/08/2026
Nội dung bài viết
Xi lanh điện là gì? Đây là thiết bị truyền động sử dụng động cơ điện để tạo chuyển động tịnh tiến với độ chính xác cao. Nhờ khả năng kiểm soát vị trí, tốc độ và hành trình linh hoạt, thiết bị này được ứng dụng trong nhiều hệ thống tự động hóa hiện nay. Tuy nhiên, mỗi loại sẽ phù hợp với những yêu cầu vận hành khác nhau. Trong bài viết này, Kỷ Nguyên Máy sẽ giúp bạn tìm hiểu tất tần tật thông tin về xi lanh điện, hãy cùng khám phá ngay nhé!
Ảnh xi lanh điện là gì? Phân loại và ứng dụng của xi lanh điện trong thực tế
Xi lanh điện là gì?
Xi lanh điện hay xy lanh điện (tên tiếng anh: electric cylinder) là thiết bị cơ điện chuyển đổi năng lượng điện thành chuyển động thẳng (đẩy, kéo hoặc ép). Nói cách khác, xi lanh điện biến năng lượng điện thành lực và chuyển động cơ học tuyến tính, thay cho khí nén hay dầu thủy lực ở các dòng xi lanh truyền thống. Nhờ đó, xi lanh có thể thực hiện các thao tác đẩy, kéo, nâng hoặc hạ trong máy móc.
Chuyển động quay từ động cơ của xi lanh điện sẽ được truyền qua các cơ cấu như vít me bi, vít me thường hoặc bộ truyền bánh răng, sau đó chuyển thành chuyển động thẳng. Nhờ cơ chế này, thiết bị có thể kiểm soát chính xác vị trí, tốc độ di chuyển và lực tác động theo yêu cầu của từng ứng dụng.
Trong quá trình vận hành, xi lanh điện không cần sử dụng cụm van điều khiển như các hệ thống khí nén hay thủy lực. Thay vào đó, thiết bị được kết nối với PLC, servo drive hoặc các bộ điều khiển tự động để thực hiện lệnh di chuyển. Điều này giúp việc lập trình, giám sát và điều chỉnh hoạt động trở nên thuận tiện hơn, đồng thời dễ dàng tích hợp vào các dây chuyền sản xuất tự động.

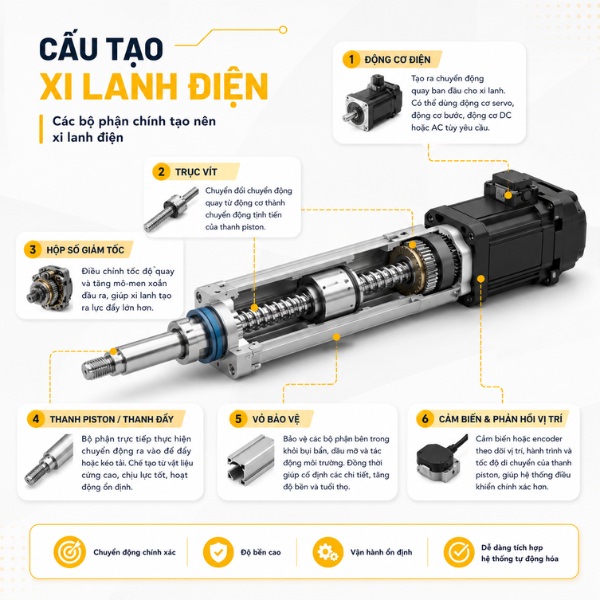

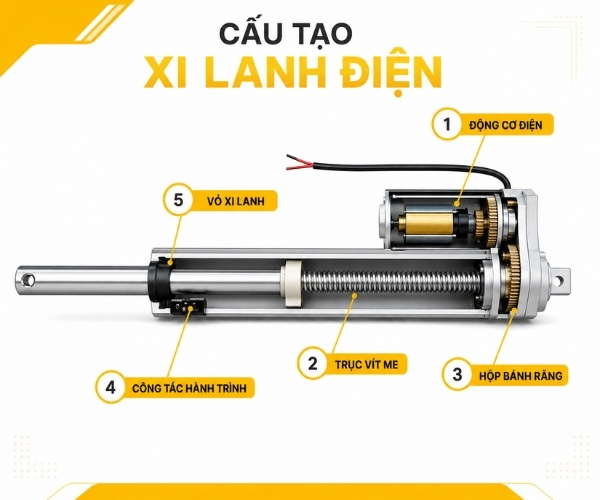

Cấu tạo của xi lanh điện
Dù có nhiều biến thể, một bộ xi lanh điện tiêu chuẩn thường gồm năm cụm bộ phận chính.
- Động cơ điện (Motor): Tạo chuyển động quay để vận hành xi lanh.
- Trục vít me: Chuyển chuyển động quay thành chuyển động tịnh tiến.
- Hộp bánh răng: Giảm tốc, tăng mô-men xoắn và truyền động.
- Công tắc hành trình: Giới hạn hành trình, tự động dừng khi đến điểm cuối.
- Vỏ xi lanh: Bảo vệ các bộ phận bên trong và dẫn hướng chuyển động của cụm truyền động.
Ảnh cấu tạo của xi lanh điện
Ưu và nhược điểm của xi lanh điện
Dưới đây là một số ưu nhược điểm của xi lanh điện trong quá trình sử dụng thực tế. Qua đó, bạn có thể hiểu rõ hơn về khả năng đáp ứng của thiết bị trước khi lựa chọn.
Ưu điểm của xy lanh điện
- Điều khiển chính xác và linh hoạt: Cho phép kiểm soát vị trí, tốc độ, lực đẩy và hành trình, đồng thời dễ dàng điều chỉnh thông số theo từng yêu cầu vận hành.
- Dễ dàng tích hợp và điều khiển: Chỉ cần hệ thống điện để vận hành, có thể kết nối với PLC, servo drive hoặc bộ điều khiển trung tâm, thuận tiện cho việc lập trình và theo dõi trạng thái hoạt động.
- Vận hành ổn định, độ lặp lại cao: Cơ cấu truyền động bằng vít me, vít me bi hoặc đai giúp chuyển động ổn định, đáp ứng tốt các tác vụ lặp lại và yêu cầu định vị chính xác.
- Sạch sẽ, ít tiếng ồn và an toàn: Không sử dụng khí nén hay dầu thủy lực nên hạn chế tiếng ồn, không lo rò rỉ chất lỏng, đồng thời nhiều dòng được trang bị tính năng bảo vệ quá tải và cảnh báo sự
Nhược điểm của xi lanh điện
- Khả năng chịu tải hạn chế: Phù hợp với tải vừa và nhỏ; với yêu cầu lực đẩy rất lớn, xi lanh thủy lực thường có lợi thế hơn.
- Chi phí đầu tư cao: Giá xi lanh và các thiết bị đi kèm như motor, driver, bộ điều khiển thường cao hơn hệ thống khí nén.
- Phụ thuộc nguồn điện: Mất điện hoặc nguồn không ổn định có thể khiến thiết bị dừng hoạt động.
- Yêu cầu kỹ thuật: Cần kiến thức về điện và tự động hóa để lắp đặt, cài đặt và khai thác hiệu quả.
Phân loại các dòng xi lanh điện
Trên thị trường hiện nay, xi lanh điện được thiết kế với nhiều cấu hình khác nhau nhằm đáp ứng đa dạng yêu cầu về lực đẩy, tốc độ, hành trình và độ chính xác. Dưới đây là 3 dòng xy lanh điện phổ biến hiện nay:

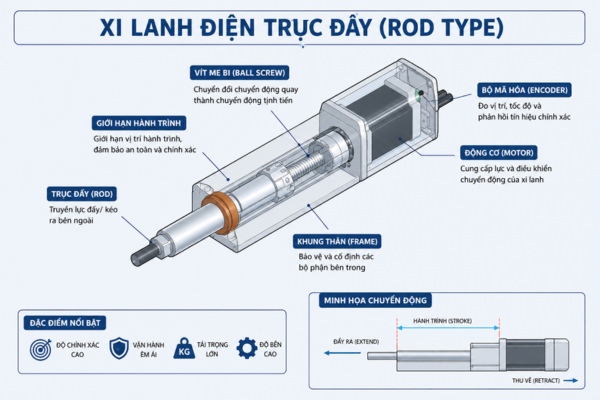

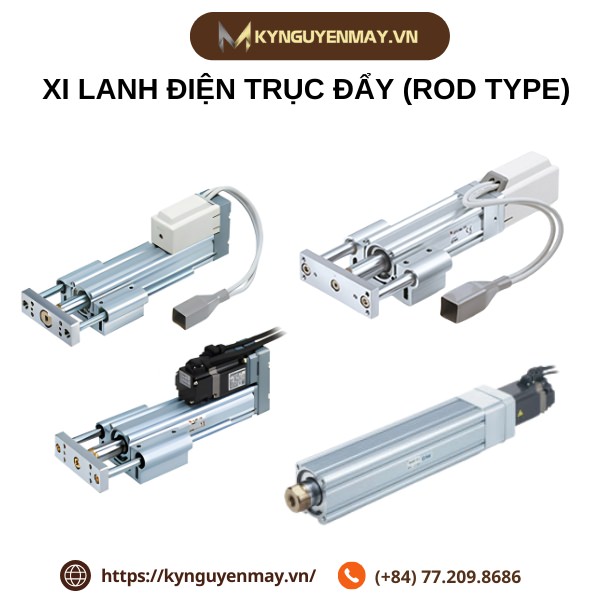

Xi lanh điện trục đẩy (Rod type)
Xi lanh điện trục đẩy (Rod Type) là loại xi lanh điện tuyến tính sử dụng động cơ điện, kết hợp với cơ cấu vít để biến chuyển động quay của motor thành chuyển động tịnh tiến của thanh ty. Khi hoạt động, ty có thể tiến hoặc lùi để thực hiện các thao tác như đẩy, kéo, ép hoặc giữ phôi. So với xi lanh khí nén, dòng này cho phép kiểm soát chuyển động và vị trí chính xác hơn, phù hợp với các hệ thống tự động hóa cần điều khiển có lập trình.
Đặc điểm:
- Ty đẩy chuyển động tịnh tiến ra/vào để thực hiện các thao tác đẩy, kéo, ép hoặc giữ tải.
- Động cơ điện kết hợp cơ cấu truyền động như vít me hoặc vít me bi để chuyển đổi chuyển động quay thành chuyển động tuyến tính.
- Điều khiển linh hoạt về vị trí, tốc độ và lực, phù hợp với các hệ thống tự động hóa cần độ chính xác.
- Thiết kế tương đối gọn, dễ tích hợp vào máy móc và dây chuyền sản xuất.
- Ứng dụng đa dạng trong các cơ cấu nâng, đẩy, ép, kẹp, định vị và điều chỉnh vị trí.
Ảnh xi lanh điện trục đẩy (Rod type)

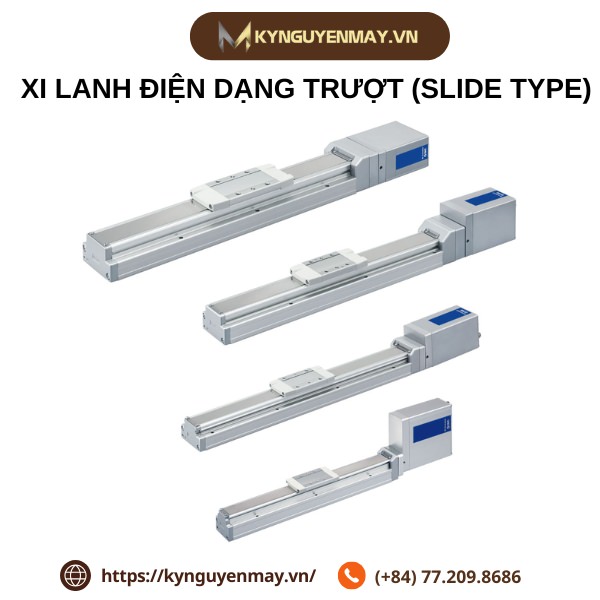

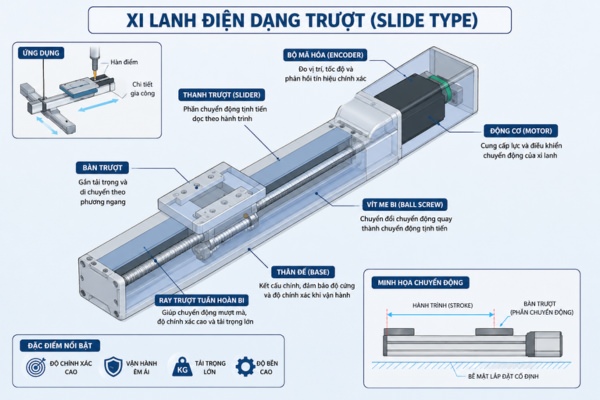

Xi lanh điện dạng trượt (Slide type)
Xi lanh điện dạng trượt (Slide Type) là loại xi lanh điện tuyến tính sử dụng động cơ điện để tạo chuyển động cho bàn trượt dọc theo thân xi lanh, thay vì ty đẩy ra vào như Rod Type. Chuyển động quay của động cơ được chuyển đổi thành chuyển động tịnh tiến thông qua cơ cấu truyền động như vít me bi hoặc dây đai. Dòng này phù hợp với các ứng dụng cần di chuyển, định vị hoặc vận chuyển tải theo phương tuyến tính.
Đặc điểm
- Bàn trượt chuyển động trực tiếp trên thân, thuận tiện để gá lắp và di chuyển tải.
- Khả năng định vị linh hoạt, có thể kiểm soát vị trí, tốc độ và hành trình.
- Có nhiều lựa chọn cơ cấu truyền động, phổ biến như vít me bi hoặc dây đai.
- Phù hợp với chuyển động ngang, thường dùng trong các cơ cấu vận chuyển, cấp phôi và định vị
Ảnh xi lanh điện dạng trượt (Slide type)

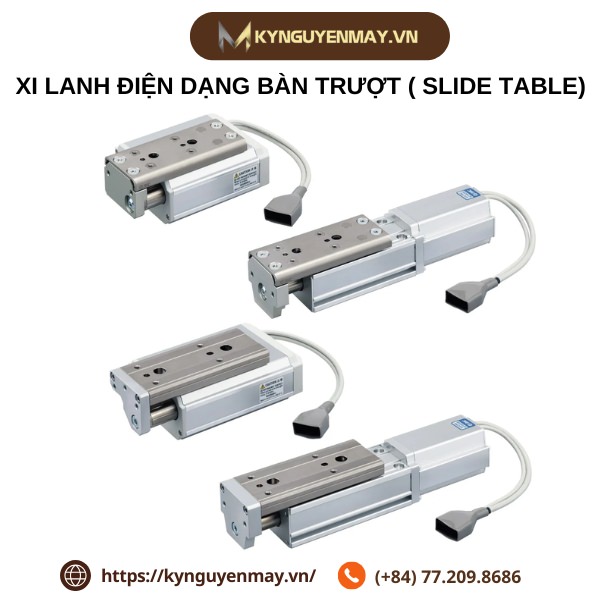

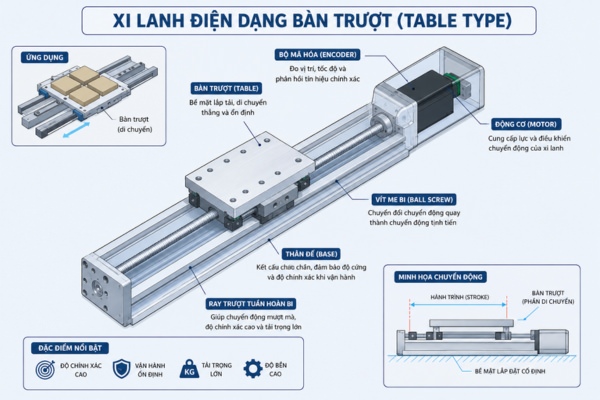

Xi lanh điện dạng bàn trượt ( Slide table)
Xi lanh điện dạng bàn trượt (Slide Table) là xi lanh điện tuyến tính trong đó bàn trượt được tích hợp trên thân thiết bị và di chuyển theo một phương cố định. Động cơ điện kết hợp với cơ cấu truyền động bên trong để tạo chuyển động tịnh tiến, giúp đưa phôi hoặc bộ phận máy đến vị trí mong muốn. Thiết kế này phù hợp với các hệ thống cần định vị chính xác trong không gian lắp đặt nhỏ gọn.
Đặc điểm
- Bàn trượt tích hợp sẵn, giúp việc gá lắp tải trực tiếp thuận tiện hơn.
- Thiết kế nhỏ gọn, phù hợp với máy móc có không gian lắp đặt hạn chế.
- Chuyển động ổn định, chính xác, có thể kiểm soát hành trình và vị trí.
- Khả năng chịu tải và độ cứng tốt, tùy thuộc vào kết cấu và cơ cấu truyền động.
- Ứng dụng trong cấp phôi, gắp đặt, lắp ráp, kiểm tra và các cơ cấu định vị tự động.
Ảnh xi lanh điện dạng bàn trượt (Slide table)

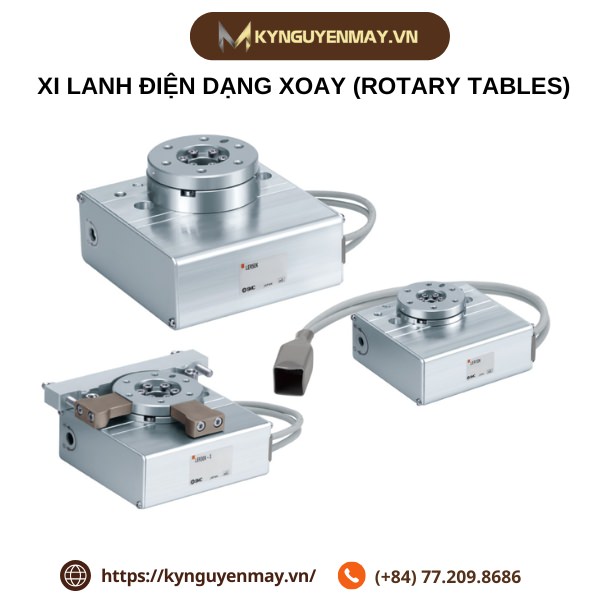

Xi lanh điện dạng xoay (Rotary Tables)
Xi lanh điện dạng xoay (Rotary Table) là xi lanh điện sử dụng động cơ điện để tạo chuyển động quay cho một bàn làm việc hoặc mặt bàn gá quanh một trục cố định. Thay vì tạo chuyển động tịnh tiến như các loại xi lanh điện thông thường, dòng này giúp đưa chi tiết đến góc hoặc vị trí quay mong muốn với khả năng điều khiển chính xác. Đây là lựa chọn phù hợp cho các ứng dụng cần xoay, phân độ hoặc định hướng phôi tự động.
Đặc điểm
- Bàn xoay chuyển động quanh trục, cho phép điều chỉnh góc và vị trí của tải.
- Điều khiển linh hoạt về góc quay, tốc độ và vị trí dừng.
- Khả năng định vị chính xác, phù hợp với các công đoạn cần phân độ hoặc thay đổi hướng phôi.
- Thiết kế đa dạng, có thể đáp ứng yêu cầu về tải trọng, mô-men xoắn và góc quay khác nhau.
- Ứng dụng trong máy lắp ráp, cấp phôi
Ảnh xi lanh điện dạng xoay (Rotary Tables)

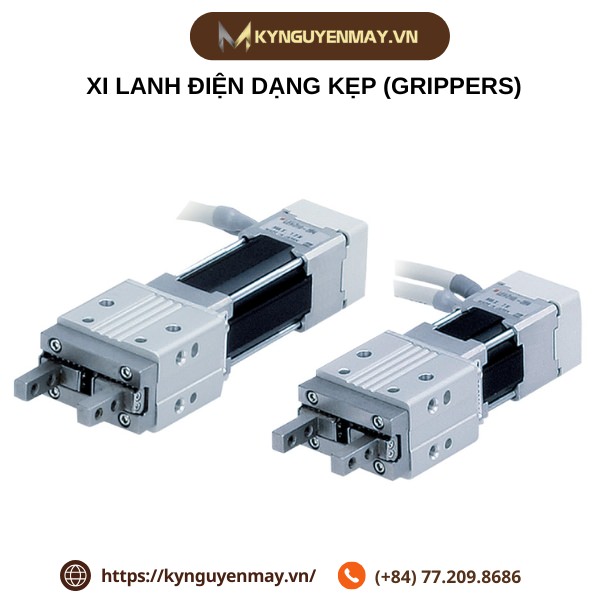

Xi lanh điện dạng kẹp (Grippers)
Xi lanh điện dạng kẹp (Electric Grippers) là xi lanh sử dụng động cơ điện để điều khiển các ngón kẹp đóng/mở, tạo lực giữ và thao tác với phôi. Khác với xi lanh điện dạng ty hoặc bàn trượt, loại này tập trung vào chức năng gắp, giữ và thả vật thể. Nhờ khả năng kiểm soát vị trí và lực kẹp, electric grippers phù hợp với các hệ thống tự động hóa cần thao tác phôi chính xác và linh hoạt.
Đặc điểm
- Ngón kẹp đóng/mở bằng động cơ điện, giúp thao tác gắp và thả phôi tự động.
- Có thể kiểm soát vị trí và lực kẹp, phù hợp với nhiều kích thước, hình dạng phôi.
- Chuyển động linh hoạt, có thể lựa chọn kiểu kẹp song song, góc hoặc các thiết kế chuyên dụng.
- Không cần khí nén, thuận tiện khi tích hợp vào hệ thống điều khiển điện.
- Ứng dụng trong robot, máy lắp ráp, cấp phôi, đóng gói, kiểm tra và các dây chuyền tự động hóa.
Ảnh xi lanh điện dạng kẹp (Grippers)

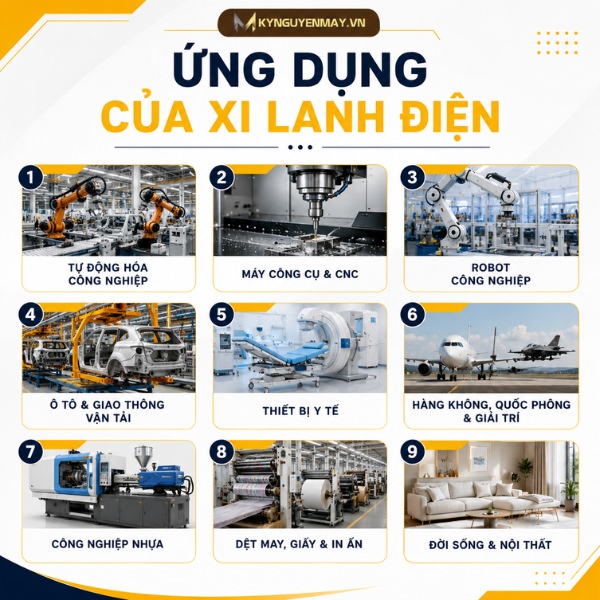

Ứng dụng của xy lanh điện
Nhờ độ chính xác, khả năng lập trình và vận hành sạch, xi lanh điện được ứng dụng rộng rãi trong hầu hết các lĩnh vực sản xuất và tự động hóa. Dưới đây là những nhóm ứng dụng thực tế phổ biến nhất tại các xưởng sản xuất và công ty cơ khí.
| Ngành hàng | Ứng dụng |
|---|---|
| Tự động hóa công nghiệp | Dây chuyền lắp ráp, máy đóng gói, máy chiết rót, máy dán nhãn. |
| Máy công cụ & CNC | Bàn trượt, trục chạy dao, đầu cắt, kẹp phôi, thay dao tự động. |
| Robot công nghiệp & cánh tay robot | Khớp robot, tay kẹp (gripper), trục XYZ, bàn định vị. |
| Thiết bị y tế | Giường bệnh, bàn mổ, ghế nha khoa, máy MRI, máy X-quang. |
| Ô tô & giao thông vận tải | Cửa xe, cốp xe, ghế chỉnh điện, dây chuyền lắp ráp ô tô. |
| Nông nghiệp & thiết bị ngoài trời | Máy gieo hạt, máy phun thuốc, máy thu hoạch, tấm pin mặt trời. |
| Hàng không, quốc phòng & giải trí | Mô phỏng bay, ghế chuyển động, buồng lái động, cửa máy bay. |
| Công nghiệp nặng & quy trình | Băng tải, van điều khiển, xử lý nước, luyện kim, khai khoáng. |
| Dệt may, giấy & in ấn | Điều chỉnh căng sợi, máy cuốn, máy in, máy sản xuất giấy. |
| Đời sống & nội thất thông minh | Bàn nâng hạ, cửa tự động, ghế massage, giường chỉnh điện. |
Ảnh ứng dụng của xy lanh điện
Xi lanh điện là giải pháp truyền động tuyến tính hiện đại, đáp ứng tốt yêu cầu về độ chính xác, khả năng điều khiển linh hoạt và hiệu quả vận hành trong nhiều lĩnh vực sản xuất. Để thiết bị hoạt động ổn định và đạt hiệu suất tối ưu, việc lựa chọn đúng loại xi lanh phù hợp với tải trọng, hành trình và điều kiện làm việc là yếu tố rất quan trọng. Nếu bạn cần tư vấn lựa chọn xi lanh điện hoặc tìm kiếm sản phẩm chính hãng với đầy đủ thông số kỹ thuật, hãy liên hệ Kỷ Nguyên Máy qua hotline 077.209.8686.
