Trọn bộ phụ kiện xi lanh khí nén và linh kiện xi lanh thủy lực cần biết

• Phớt piston (ngăn khí rò giữa hai khoang)
• Phớt cần/ phớt ty (ngăn khí thoát ra ở vị trí cần xuyên nắp)
• Vòng gạt bụi (ngăn bụi bẩn lọt vào trong khi cần thụt vào)

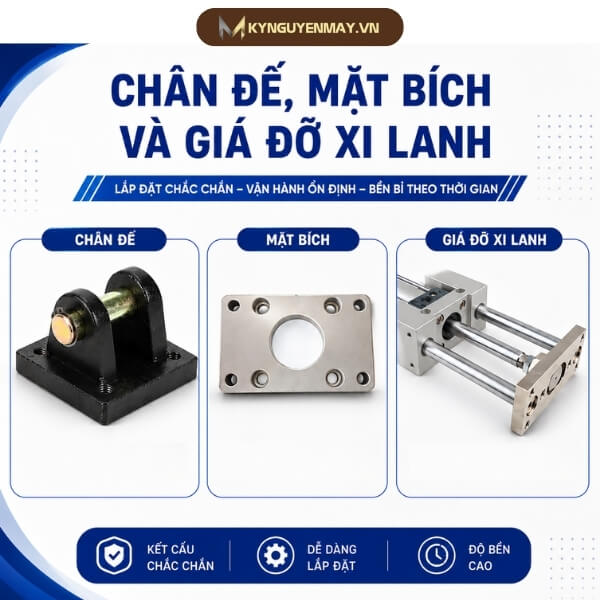

• Chân đế: Cố định xi lanh song song với khung máy, giảm rung lắc, phù hợp lực đẩy theo trục dọc.
• Mặt bích: Gắn trực tiếp mặt đầu hoặc mặt cần, chịu tải tốt, độ cứng cao, dùng cho máy ép khí nén và hệ thống tải lớn.
• Giá đỡ trục xoay: Cho phép xi lanh xoay quanh một trục, phù hợp cơ cấu nâng - hạ theo góc.
• Đế góc: Dùng khi cần cố định xi lanh theo phương nghiêng hoặc góc lắp đặc thù.

• Đầu Y: Khớp nối dạng chữ Y ở đầu ty, cho phép xoay nhẹ, giảm lực lệch tâm khi tải không hoàn toàn thẳng trục; có bản inox hoặc thép phổ thông theo xi lanh vuông 32-200mm, xi lanh tròn 16-40mm.
• Đầu I: Vòng khoen đơn giản, dùng khi cơ cấu chuyển động thẳng hoàn toàn, phổ biến ở các cỡ 40, 63, 80, 100mm hoặc gia công riêng theo yêu cầu.
• Đầu lắc: Cho phép xoay đa hướng, khử rung động, dùng trong cơ cấu tay đòn, bản lề; ren phổ biến M8x1.25 (xi lanh phi 20), M12x1.25 (xi lanh phi 40), M20x1.5 (xi lanh phi 80-100).
• Mắt trâu : Nối dài hoặc nối trung gian giữa ty piston và cơ cấu chấp hành.

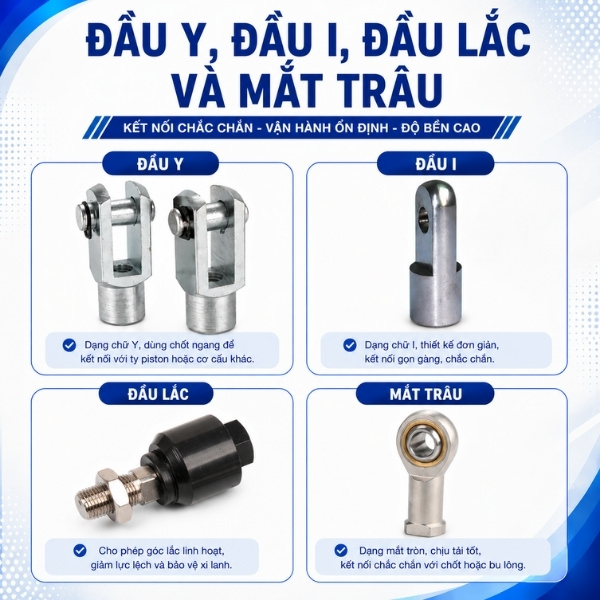

Ảnh đầu Y, đầu I, đầu lắc và khớp nối mắt trâu

• Van tiết lưu: Điều chỉnh lưu lượng khí xả, kiểm soát tốc độ ra/ vào của piston, tránh va đập cuối hành trình; nên lắp khi hành trình dài, tải nặng hoặc yêu cầu chuyển động mượt.
• Đầu nối nhanh: Kết nối ống khí PU với cổng xi lanh hoặc van mà không cần dụng cụ, phổ biến theo ren M5, PT/BSP 1/8", 1/4", 3/8" và các mã PP, PH, PM, SH, SP.
• Ống PU: Dẫn khí giữa các thiết bị, chịu áp lực làm việc 4–8 bar, bán theo cuộn 100m/200m, phi ống phổ biến 4, 6, 8, 10, 12, 14, 16mm, nhiều màu (trắng trong, xanh, vàng, cam).
• Ống hơi xoắn: Co giãn xoắn ốc, tiết kiệm không gian và tránh rối dây, dài 3–15m, phù hợp trạm khí di động hoặc thiết bị cầm tay.
• Ốc bịt, co nối: Bịt cổng ren không dùng tới hoặc chuyển hướng ống dẫn, có 5 size ren phổ biến (9.6, 13, 17, 21, 27).

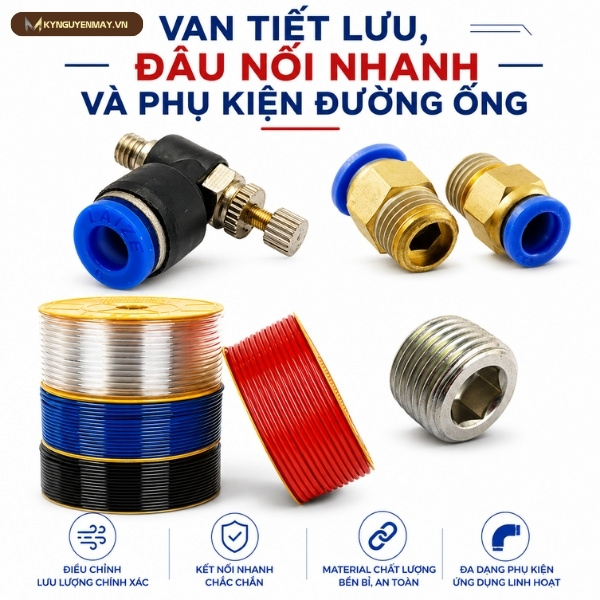

Ảnh van tiết lưu, đầu nối nhanh và phụ kiện đường ống

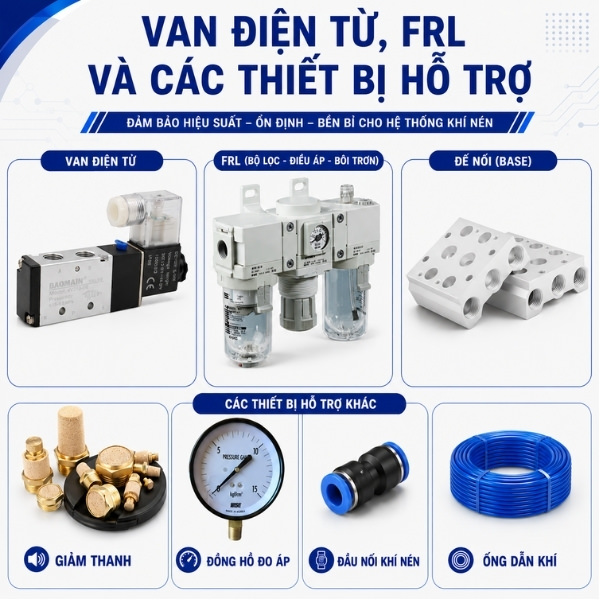

• Van điện từ: Điều khiển hướng dòng khí vào/ ra xi lanh, nhận tín hiệu điện từ PLC hoặc nút nhấn, cuộn coil có thể thay riêng theo điện áp 12V, 24V, 110V hoặc 220V mà không cần thay cả van.
• Đế van (đế xéo F, đế thẳng G): Gom nhiều van (2-10 vị trí) lên một khối, giữ van cố định, gọn hệ thống ống dẫn, ren cổng phổ biến 10, 13, 17, 21.
• Cụm FRL: lọc bụi ẩm, điều chỉnh áp suất và bôi trơn khí nén trước khi vào xi lanh.
• Bộ giảm thanh: Lắp ở cổng xả để giảm tiếng ồn khí thoát, chất liệu nhựa, lục giác hoặc đồng, ren từ M5 đến size 42.
• Đồng hồ đo áp suất: Theo dõi áp suất làm việc, phát hiện sớm hiện tượng sụt áp bất thường, thang đo phổ biến cho hệ khí nén khoảng -1 đến 10 kg/cm².
• Bộ chia khí nén: Chia một nguồn khí thành nhiều nhánh cấp đồng thời cho nhiều thiết bị, có loại chia ngang hoặc chia tròn.

Ảnh van điện từ, FRL và các thiết bị hỗ trợ

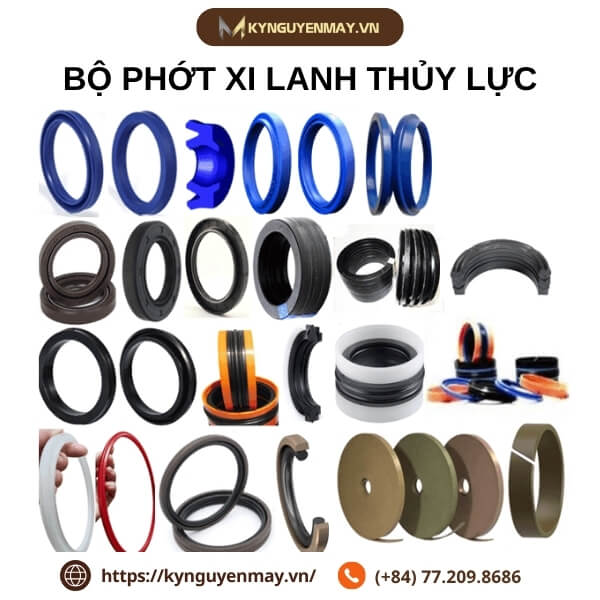

• Phớt ty: Làm kín tại vị trí ty ben xuyên qua nắp, ngăn dầu rò ra ngoài.
• Phớt piston: Làm kín giữa hai khoang áp suất trong lòng xi lanh.
• Phớt chắn bụi: Gạt bụi, nước, tạp chất bám trên ty trước khi ty thụt vào trong.
• Vòng đỡ/ bạc trượt: Dẫn hướng piston và ty, chống tiếp xúc kim loại.
• Phớt đệm: Giảm xung áp, bảo vệ rod seal ở xi lanh làm việc áp suất cao.
• O-ring và back-up ring: Làm kín tĩnh tại các mối ghép, chống đùn phớt khi áp suất lớn.

• Chọn seal kit theo đúng mã xi lanh (hãng, model, đường kính bore/rod) thay vì chỉ theo kích thước đo được.
• Ưu tiên vật liệu phù hợp môi trường: NBR cho dầu khoáng thông thường, PU cho tải nặng chịu mài mòn, FKM cho nhiệt độ cao.
• Thay đồng bộ cả bộ, không thay lẻ từng phớt, để tránh chênh lệch độ mòn giữa các gioăng.

Ảnh bộ phớt xi lanh thủy lực

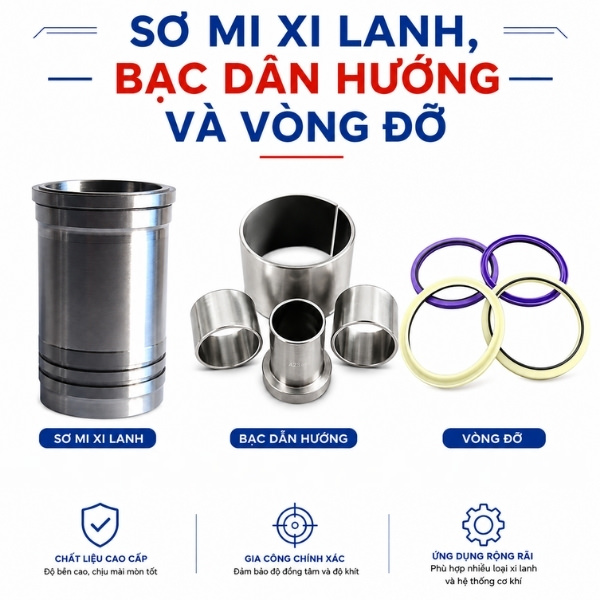

• Sơ mi xi lanh: Là lớp ống lót lắp bên trong thân xi lanh, tạo bề mặt tiếp xúc trực tiếp và dẫn hướng cho piston di chuyển. Sơ mi thường làm từ thép hợp kim mạ crôm cứng hoặc gang hợp kim, mặt trong gia công đạt độ bóng cao để giảm ma sát và chống mài mòn.
• Bạc dẫn hướng: Lắp trong nắp cần, định tâm và đỡ tải cho ty ben khi chuyển động.
• Vòng đỡ: Giảm ma sát kim loại, kéo dài tuổi thọ sơ mi và ty.

• Phớt ty: Hao mòn nhanh nhất do ma sát liên tục với ty ben, dấu hiệu hỏng là rò dầu ở đầu cần.
• Phớt piston: Hỏng khiến dầu lọt qua hai khoang, xi lanh yếu lực dù bơm vẫn đủ áp.
• Phớt chắn bụi: Hỏng khiến bụi, nước lọt vào trong, làm xước ty và hỏng lây sang phớt ty.
• O-ring: Làm kín tĩnh tại nắp, cổng dầu; hỏng gây rò rỉ tại các mối ghép cố định.

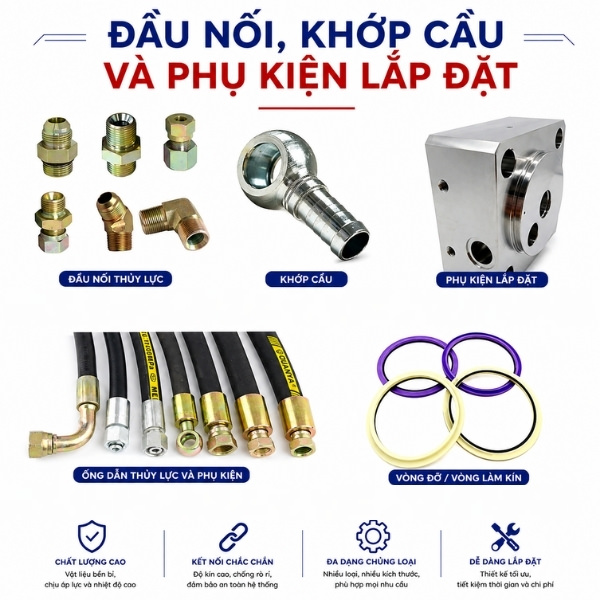

• Đầu nối ren: Kết nối ống dầu áp suất cao vào cổng xi lanh.
• Khớp cầu: Cho phép xoay đa hướng ở đầu ty, dùng trong cơ cấu tay nâng, ben xe.
• Chân đế, mặt bích, tai đỡ: Cố định thân xi lanh vào khung máy, chịu tải trọng lớn hơn nhiều so với dòng khí nén.
• Ống dầu áp cao, co nối thủy lực: Chịu áp suất làm việc đến hàng trăm bar, cần chọn đúng cấp áp để tránh nứt vỡ.

Ảnh đầu nối, khớp cầu và phụ kiện lắp đặt

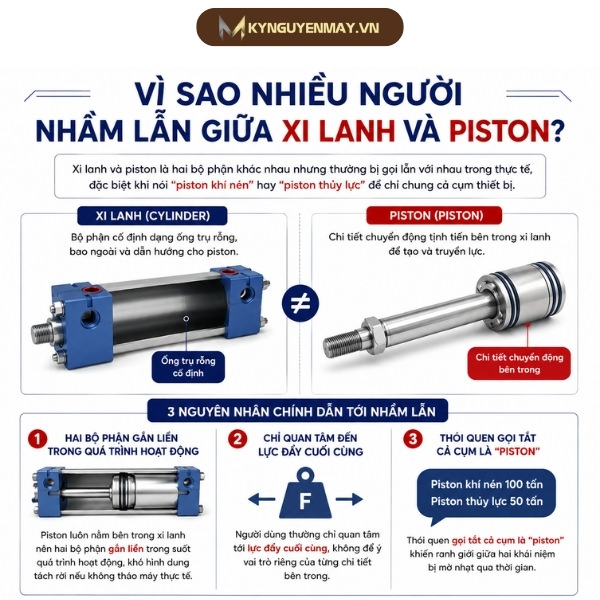

• Piston luôn nằm bên trong xi lanh nên hai bộ phận gắn liền trong suốt quá trình hoạt động, khó hình dung tách rời nếu không tháo máy thực tế.
• Người dùng thường chỉ quan tâm tới lực đẩy cuối cùng, không để ý vai trò riêng của từng chi tiết bên trong.
• Thói quen gọi tắt cả cụm là "piston" (ví dụ "piston khí nén 100 tấn") khiến ranh giới giữa hai khái niệm bị mờ nhạt qua thời gian.

Ảnh vì sao nhiều người nhầm lẫn giữa xi lanh và piston?

• Xi lanh bị rò rỉ khí hoặc dầu ở thân, nắp xi lanh hoặc đầu cần → nên kiểm tra và thay phớt piston, phớt ty, gioăng nắp nếu bị mòn hoặc hư hỏng.
• Piston hoạt động giật cục, tốc độ không ổn định → kiểm tra phớt piston, van tiết lưu và cụm FRL để xác định nguyên nhân.
• Cần piston/ ty bị rơ, cong hoặc bề mặt bị tróc, mạ không còn tốt → kiểm tra bạc dẫn hướng và cần piston, thay thế khi phát hiện mòn hoặc biến dạng.

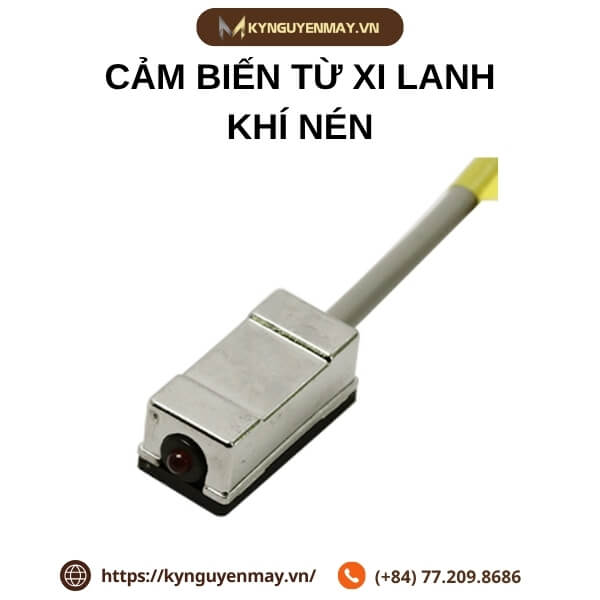

• Cảm biến không nhận được tín hiệu vị trí → kiểm tra dây tín hiệu và piston có từ, đồng thời xem xét thay cảm biến nếu cần.
• Xi lanh phát ra tiếng kêu lạch cạch khi hoạt động → kiểm tra thanh giằng, đầu khớp nối và khớp cầu vì các chi tiết này có thể bị lỏng hoặc mòn.

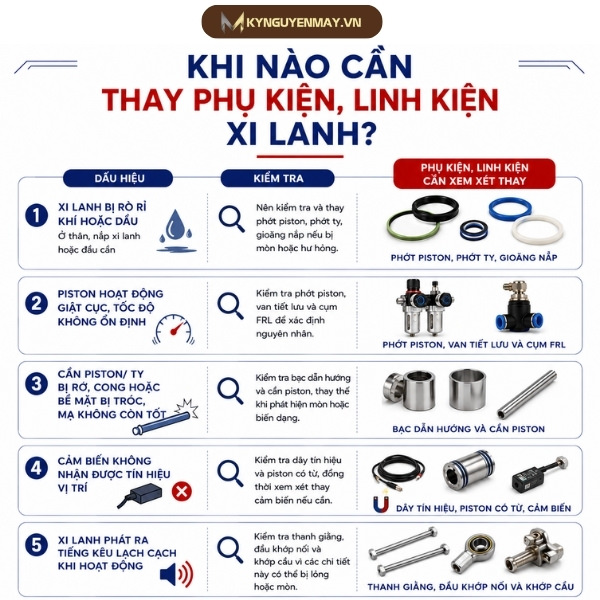

Ảnh khi nào cần thay phụ kiện, linh kiện xi lanh?
