Sơ mi xi lanh là gì? Phân loại, công dụng và cách chọn

Sơ mi xi lanh là gì và vì sao chi tiết này lại quyết định trực tiếp tuổi thọ của cả cụm xi lanh? Đây là câu hỏi mà nhiều kỹ sư bảo trì và chủ xưởng cơ khí đặt ra khi xi lanh thủy lực hoặc khí nén bắt đầu giảm hiệu suất. Sơ mi xi lanh được ứng dụng rộng rãi trong hệ thống truyền động thủy lực, khí nén của máy CNC, máy ép, dây chuyền tự động hóa. Bài viết sau đây sẽ làm rõ khái niệm, phân loại sơ mi xi lanh phổ biến và cung cấp cái nhìn tổng quan về cách lựa chọn sản phẩm phù hợp với từng hệ thống!

Ảnh sơ mi xi lanh là gì? Phân loại, công dụng và cách chọn

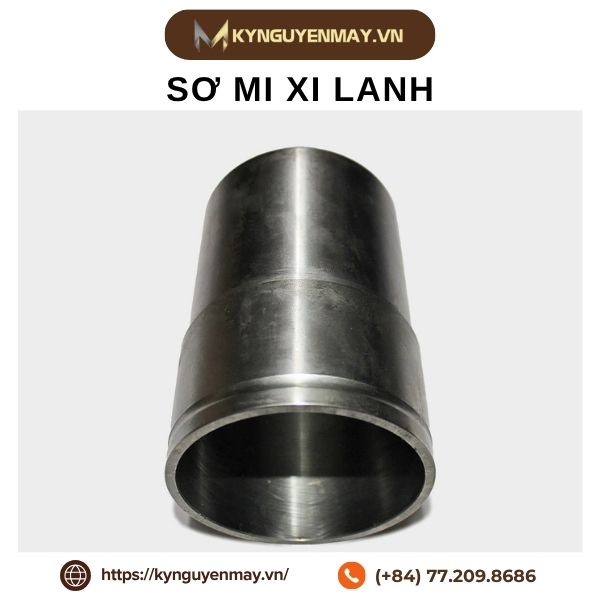

Sơ mi xi lanh là gì?

Sơ mi xi lanh, còn được gọi là ống lót xi lanh, là ống hình trụ được lắp bên trong thân xi lanh, tạo thành bề mặt tiếp xúc trực tiếp với piston trong quá trình chuyển động tịnh tiến. Chi tiết này thường được chế tạo từ thép hợp kim, gang xám hoặc inox, qua xử lý nhiệt luyện và mài bóng để đạt độ nhẵn bề mặt cao.

Trong cấu tạo xi lanh, sơ mi đóng vai trò là lớp trung gian chịu ma sát và mài mòn thay cho thân xi lanh chính. Khi bề mặt sơ mi xi lanh bị hao mòn theo thời gian sử dụng, kỹ thuật viên chỉ cần thay thế riêng phần sơ mi thay vì phải thay toàn bộ cụm xi lanh.

Ảnh sơ mi xi lanh

Các loại sơ mi xi lanh phổ biến

Tùy vào hệ truyền động sử dụng chất lỏng thủy lực hay khí nén, sơ mi xi lanh được chế tạo với thông số kỹ thuật và vật liệu khác nhau.

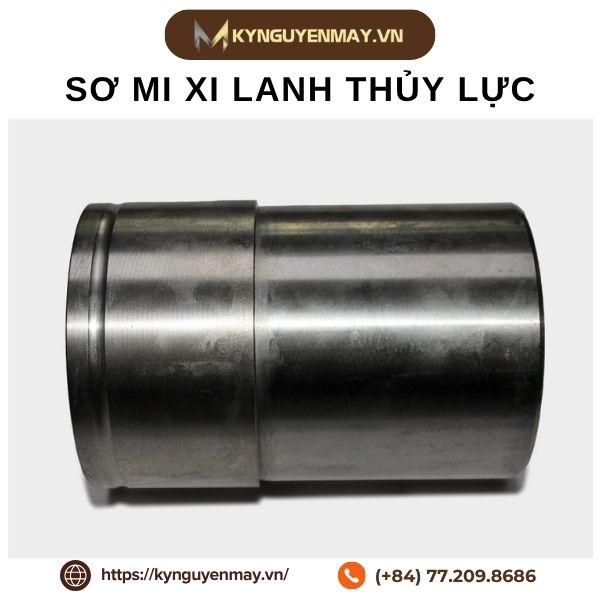

Sơ mi xi lanh thủy lực

Sơ mi xi lanh thủy lực được dùng trong các hệ thống làm việc với áp suất dầu cao, thường xuất hiện trong máy ép thủy lực, máy công cụ CNC, thiết bị nâng hạ.

Đặc điểm: Thành ống dày, vật liệu thép hợp kim hoặc gang hợp kim có độ cứng cao, bề mặt trong được mài và mạ crom cứng để chống mài mòn, chống gỉ trong môi trường dầu thủy lực.

Yêu cầu về khả năng chịu áp suất và độ chính xác: Sơ mi xi lanh thủy lực phải chịu được áp suất làm việc từ vài chục đến hàng trăm bar, dung sai đường kính trong thường ở mức micromet để đảm bảo piston di chuyển êm, không rò rỉ dầu qua khe hở. Với hệ thống áp suất cao, sơ mi thường phối hợp cùng phớt chữ V hoặc vòng xéc măng bằng gang, tectolit - dung sai lắp ghép giữa sơ mi và các chi tiết làm kín này càng nhỏ thì khả năng giữ áp càng ổn định.

Ảnh sơ mi xi lanh thủy lực

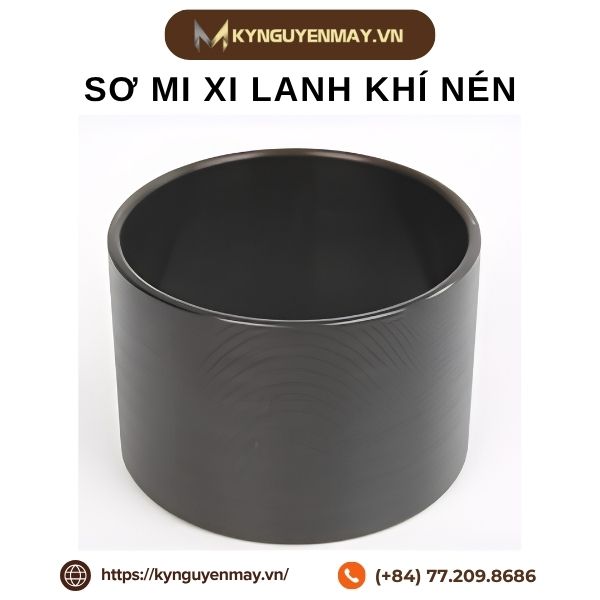

Sơ mi xi lanh khí nén

Sơ mi xi lanh khí nén phục vụ các hệ thống truyền động dùng khí nén áp suất thấp hơn, phổ biến trong dây chuyền đóng gói, gắp thả, tự động hóa nhẹ.

Đặc điểm: Vật liệu thường là nhôm hợp kim anod hóa hoặc inox, trọng lượng nhẹ hơn sơ mi thủy lực, tối ưu cho tốc độ hành trình nhanh.

Yêu cầu về độ nhẵn bề mặt và khả năng làm kín: Do khí nén dễ thất thoát hơn dầu thủy lực qua khe hở nhỏ, bề mặt trong của sơ mi xi lanh khí nén cần độ nhẵn Ra thấp, phối hợp chặt với phớt chữ U (cho hệ áp suất thấp) hoặc thiết kế làm kín dạng khe hở hướng kính để duy trì áp suất ổn định trong buồng làm việc.

Ảnh sơ mi xi lanh khí nén

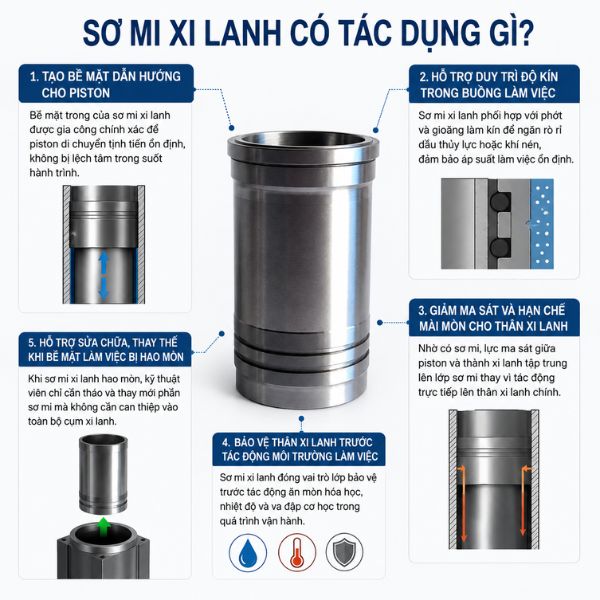

Sơ mi xi lanh có tác dụng gì?

• Tạo bề mặt dẫn hướng cho piston: Bề mặt trong của sơ mi xi lanh được gia công chính xác để piston di chuyển tịnh tiến ổn định, không bị lệch tâm trong suốt hành trình.

• Hỗ trợ duy trì độ kín trong buồng làm việc: Sơ mi xi lanh phối hợp với phớt và gioăng làm kín để ngăn rò rỉ dầu thủy lực hoặc khí nén, đảm bảo áp suất làm việc ổn định.

• Giảm ma sát và hạn chế mài mòn cho thân xi lanh: Nhờ có sơ mi, lực ma sát giữa piston và thành xi lanh tập trung lên lớp sơ mi thay vì tác động trực tiếp lên thân xi lanh chính.

• Bảo vệ thân xi lanh trước tác động của piston và môi trường làm việc: Sơ mi xi lanh còn đóng vai trò lớp bảo vệ trước tác động ăn mòn hóa học, nhiệt độ và va đập cơ học trong quá trình vận hành.

• Hỗ trợ sửa chữa, thay thế khi bề mặt làm việc bị hao mòn: Khi sơ mi xi lanh hao mòn, kỹ thuật viên chỉ cần tháo và thay mới phần sơ mi mà không cần can thiệp vào toàn bộ cụm xi lanh.

Ảnh tác dụng của sơ mi xi lanh

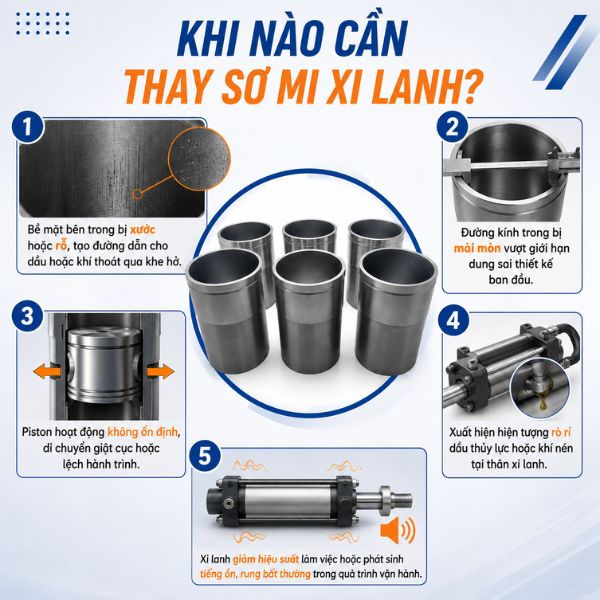

Khi nào cần thay sơ mi xi lanh?

Sơ mi xi lanh cần được kiểm tra định kỳ và thay thế kịp thời khi xuất hiện các dấu hiệu sau:

• Bề mặt bên trong bị xước hoặc rỗ, tạo đường dẫn cho dầu hoặc khí thoát qua khe hở.

• Đường kính trong bị mài mòn vượt giới hạn dung sai thiết kế ban đầu.

• Piston hoạt động không ổn định, di chuyển giật cục hoặc lệch hành trình.

• Xuất hiện hiện tượng rò rỉ dầu thủy lực hoặc khí nén tại thân xi lanh.

• Xi lanh giảm hiệu suất làm việc hoặc phát sinh tiếng ồn, rung bất thường trong quá trình vận hành.

Việc trì hoãn thay sơ mi xi lanh khi đã xuất hiện các dấu hiệu trên có thể khiến piston và thân xi lanh hao mòn nhanh hơn, làm tăng chi phí sửa chữa về sau.

Ảnh khi nào cần thay sơ mi xi lanh

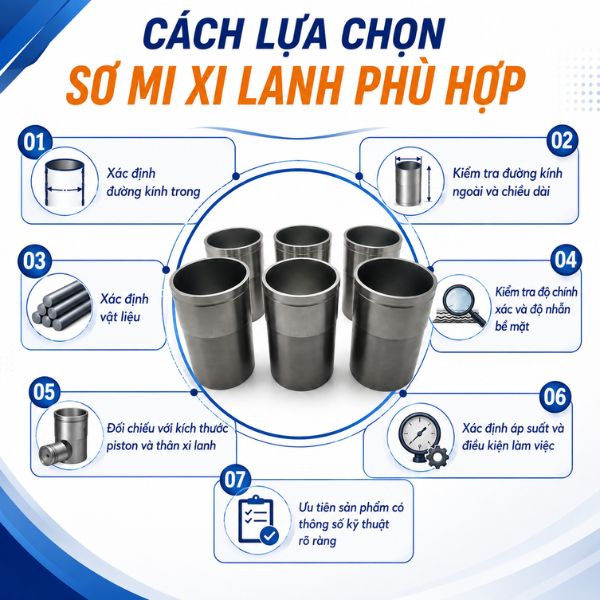

Cách lựa chọn sơ mi xi lanh phù hợp

Để chọn đúng sơ mi xi lanh thay thế, kỹ thuật viên cần đối chiếu đầy đủ các thông số kỹ thuật sau:

Sơ mi xi lanh là chi tiết quan trọng quyết định độ kín, độ chính xác dẫn hướng và tuổi thọ của cả cụm xi lanh thủy lực lẫn khí nén. Nắm rõ sơ mi xi lanh là gì, các loại sơ mi phổ biến và dấu hiệu cần thay thế giúp xưởng sản xuất chủ động bảo trì, tránh dừng máy ngoài kế hoạch. Kỷ Nguyên Máy cung cấp đầy đủ sơ mi xi lanh với thông số kỹ thuật rõ ràng, đúng tiêu chuẩn thay thế. Để được tư vấn chọn đúng sơ mi xi lanh cho hệ thống của mình, quý khách vui lòng liên hệ hotline 077.209.8686.
