Cấu tạo mâm cặp 3 chấu tự định tâm và nguyên lý hoạt động

Mâm cặp 3 chấu tự định tâm là bộ phận quan trọng trong máy tiện, có nhiệm vụ kẹp chặt và giữ phôi ổn định trong quá trình gia công. Với cơ cấu ba chấu chuyển động đồng bộ, thiết bị giúp phôi được định tâm nhanh chóng, giảm thời gian gá đặt và thuận tiện khi thao tác. Để hiểu rõ hơn về nguyên lý hoạt động của loại mâm cặp này, bài viết sẽ phân tích cấu tạo mâm cặp 3 chấu tự định tâm, bao gồm các bộ phận chính, chức năng của từng chi tiết và cách chúng phối hợp với nhau trong quá trình kẹp phôi.

Ảnh cấu tạo mâm cặp 3 chấu tự định tâm và nguyên lý hoạt động

Mâm cặp 3 chấu tự định tâm là gì?

Mâm cặp 3 chấu tự định tâm là loại mâm cặp gồm ba chấu được lắp đối xứng quanh tâm, mỗi chấu cách nhau một góc 120 độ. Các chấu kẹp kết nối với cơ cấu truyền động bên trong mâm cặp, nhờ đó có thể di chuyển đồng thời vào hoặc ra khi người vận hành xoay chìa khóa hoặc kích hoạt hệ thống thủy lực. Cơ chế này giúp phôi được giữ chặt và tự động căn chỉnh về tâm mâm cặp, thuận tiện cho quá trình gá đặt và gia công trên máy tiện.

Mâm cặp 3 chấu tự định tâm thường được sử dụng để kẹp các chi tiết có dạng tròn, hình trụ hoặc lục giác trong quá trình gia công cơ khí. Nhờ khả năng điều chỉnh đồng thời cả ba chấu, thiết bị giúp rút ngắn thời gian gá đặt và hạn chế thao tác căn chỉnh thủ công.

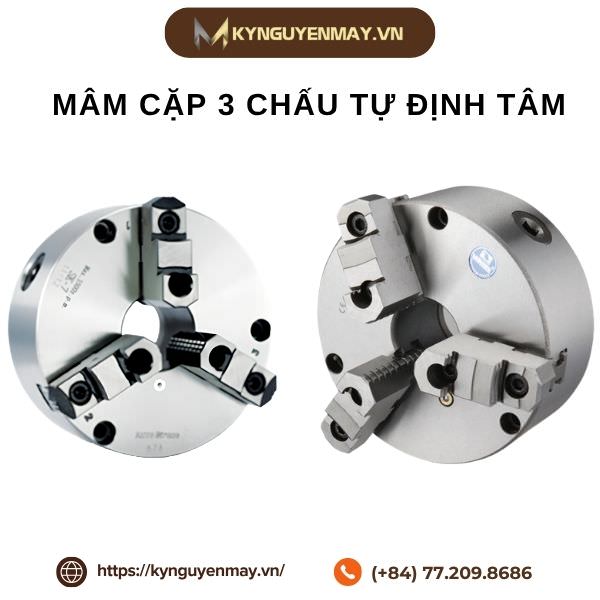

Ảnh mâm cặp 3 chấu tự định tâm

Cấu tạo mâm cặp 3 chấu tự định tâm chi tiết

Mâm cặp 3 chấu tự định tâm gồm 6 bộ phận chính, mỗi bộ phận đảm nhận một chức năng riêng nhưng phối hợp chặt chẽ để thực hiện quá trình kẹp và định tâm phôi. Dưới đây là cấu tạo chi tiết và chức năng của từng bộ phận trong mâm cặp.

Thân mâm cặp (Chuck Body)

Thân là bộ phận chính của mâm cặp 3 chấu tự tịnh tâm, có nhiệm vụ bao bọc và nâng đỡ các chi tiết bên trong mâm cặp 3 chấu tự định tâm. Bộ phận này thường được chế tạo từ thép hoặc gang có độ bền cao, giúp chịu lực tốt và hạn chế biến dạng trong quá trình kẹp phôi. Trên thân mâm cặp có các rãnh dẫn hướng để lắp đặt chấu kẹp, đồng thời tạo vị trí liên kết với trục chính của máy tiện.

3 Chấu kẹp (Jaws)

Chấu kẹp là bộ phận trực tiếp tiếp xúc với phôi, có nhiệm vụ giữ chặt và cố định chi tiết trong quá trình gia công. Ba chấu được bố trí cách đều nhau 120 độ và di chuyển đồng thời nhờ cơ cấu truyền động bên trong, giúp phôi được định tâm nhanh chóng. Tùy theo thiết kế, chấu kẹp có thể có dạng liền thân hoặc tháo rời để thay thế, đảo chiều và phù hợp với kích thước, hình dạng của từng loại phôi.

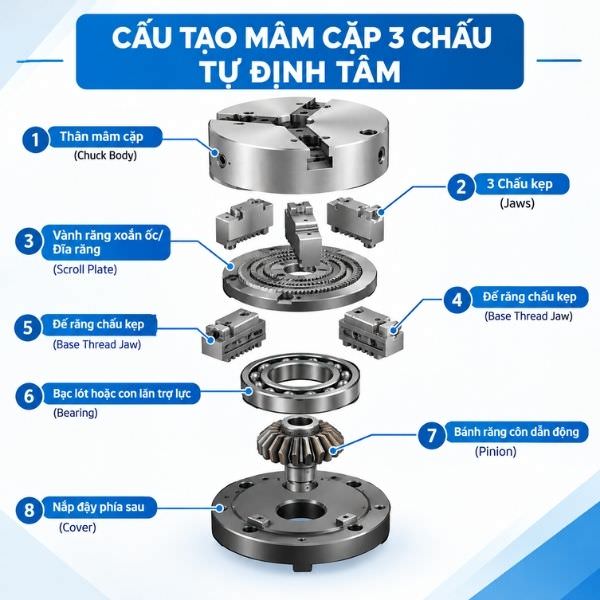

Ảnh cấu tạo mâm cặp 3 chấu tự định tâm

Vành răng xoắn ốc/ Đĩa răng (Scroll Plate)

Đây là bộ phận quan trọng nằm bên trong thân mâm cặp, có dạng đĩa kim loại tròn với một mặt được gia công các đường ren xoắn ốc và mặt còn lại có vành răng truyền động. Khi nhận chuyển động quay từ cơ cấu dẫn động, các đường ren xoắn ốc ăn khớp với phần răng của ba chấu kẹp, khiến chúng đồng thời dịch chuyển vào hoặc ra. Nhờ thiết kế này, đĩa răng giúp các chấu kẹp phối hợp nhịp nhàng, đưa phôi về tâm mâm cặp và thực hiện thao tác kẹp, nhả phôi.

Đế răng chấu kẹp (Base Thread Jaw)

Đế răng chấu kẹp là phần đế phía dưới của chấu kẹp, được gia công các răng có biên dạng phù hợp với đường ren xoắn ốc trên đĩa răng. Khi đĩa răng quay, các răng ở phần đế ăn khớp với đường ren, tạo chuyển động đồng bộ cho cả ba chấu kẹp. Nhờ cơ cấu này, các chấu có thể di chuyển vào hoặc ra cùng lúc để kẹp chặt và định tâm phôi.

Bạc lót hoặc con lăn trợ lực (Bearing)

Bạc lót hoặc con lăn trợ lực được bố trí tại các vị trí cần hỗ trợ chuyển động bên trong mâm cặp, tùy theo thiết kế của từng loại. Bộ phận này giúp giảm ma sát giữa các chi tiết tiếp xúc, hỗ trợ cơ cấu quay vận hành êm ái và hạn chế hao mòn trong quá trình sử dụng. Việc bố trí và kết cấu cụ thể có thể khác nhau tùy từng mẫu mâm cặp.

Bánh răng côn dẫn động (Pinion)

Bánh răng côn dẫn động là chi tiết tiếp nhận lực quay từ chìa khóa mâm cặp và truyền chuyển động đến đĩa răng. Khi người vận hành đưa chìa khóa vào lỗ dẫn động và xoay, bánh răng côn sẽ quay, làm đĩa răng chuyển động theo. Nhờ đó, ba chấu kẹp đồng thời dịch chuyển vào hoặc ra, giúp thực hiện thao tác kẹp và nhả phôi.

Nắp đậy phía sau (Cover)

Nắp đậy phía sau nằm ở mặt đáy của mâm cặp, có nhiệm vụ che chắn và bảo vệ các chi tiết bên trong khỏi bụi bẩn, mạt kim loại và phoi tiện phát sinh trong quá trình gia công. Bộ phận này góp phần hạn chế tạp chất lọt vào cơ cấu truyền động, giúp duy trì khả năng vận hành ổn định. Tùy theo kết cấu mâm cặp, nắp phía sau hoặc cụm đế lắp có thể tham gia định vị và liên kết thiết bị với mặt bích trục chính máy tiện.

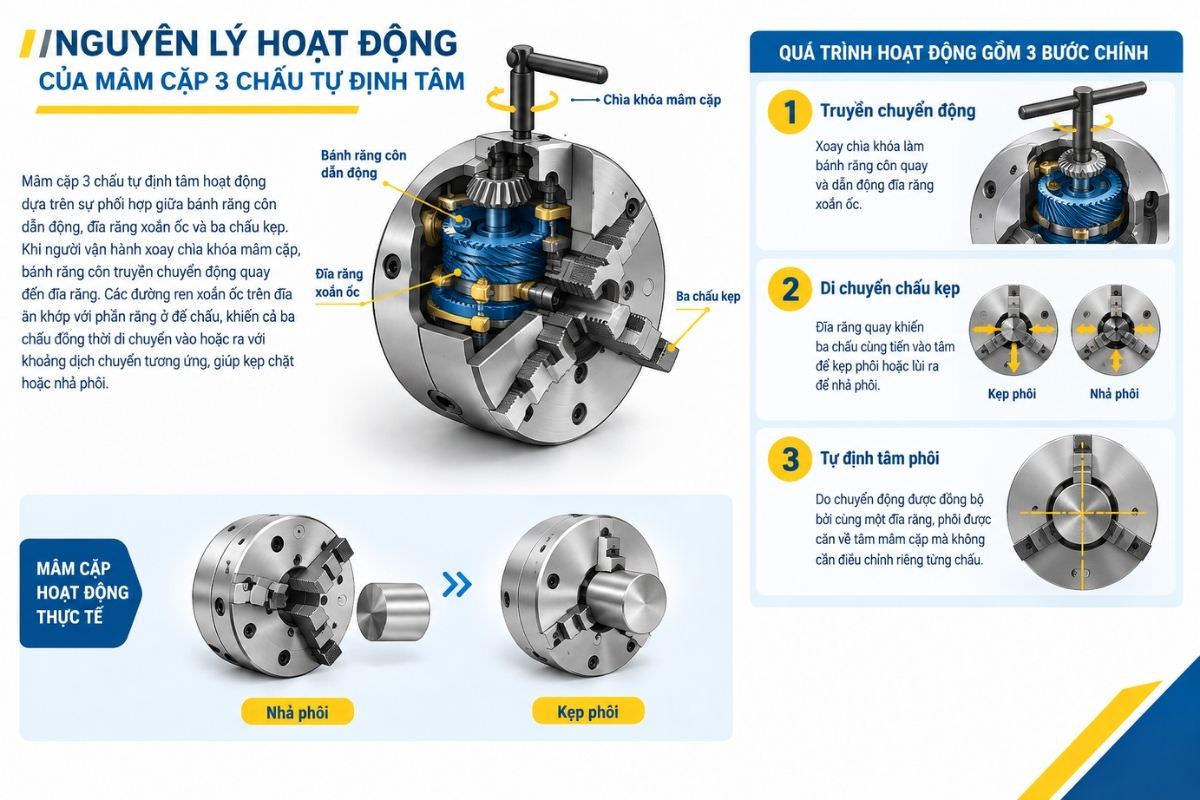

Nguyên lý hoạt động của mâm cặp 3 chấu tự định tâm

Mâm cặp 3 chấu tự định tâm hoạt động dựa trên sự phối hợp giữa bánh răng côn dẫn động, đĩa răng xoắn ốc và ba chấu kẹp. Khi người vận hành xoay chìa khóa mâm cặp, bánh răng côn truyền chuyển động quay đến đĩa răng. Các đường ren xoắn ốc trên đĩa ăn khớp với phần răng ở đế chấu, khiến cả ba chấu đồng thời di chuyển vào hoặc ra với khoảng dịch chuyển tương ứng, giúp kẹp chặt hoặc nhả phôi.

Quá trình hoạt động gồm 3 bước chính:

1. Truyền chuyển động: Xoay chìa khóa làm bánh răng côn quay và dẫn động đĩa răng xoắn ốc.
2. Di chuyển chấu kẹp: Đĩa răng quay khiến ba chấu cùng tiến vào tâm để kẹp phôi hoặc lùi ra để nhả phôi.
3. Tự định tâm phôi: Do chuyển động được đồng bộ bởi cùng một đĩa răng, phôi được căn về tâm mâm cặp mà không cần điều chỉnh riêng từng chấu.

Phân loại mâm cặp 3 chấu tự định tâm

Mâm cặp 3 chấu tự định tâm có thể được phân loại dựa trên phương thức dẫn động, kết cấu chấu kẹp và cách lắp đặt. Trong đó, cách phân loại theo phương thức dẫn động là phổ biến nhất, gồm các loại sau:

Mâm cặp 3 chấu tự định tâm bằng tay

Đây là loại mâm cặp sử dụng chìa khóa chuyên dụng để xoay bánh răng côn, truyền chuyển động đến đĩa răng xoắn ốc và điều chỉnh đồng thời ba chấu kẹp. Loại này có kết cấu tương đối đơn giản, dễ sử dụng, chi phí đầu tư thấp và thường được lắp trên máy tiện cơ, máy tiện mini hoặc các thiết bị gia công quy mô nhỏ.

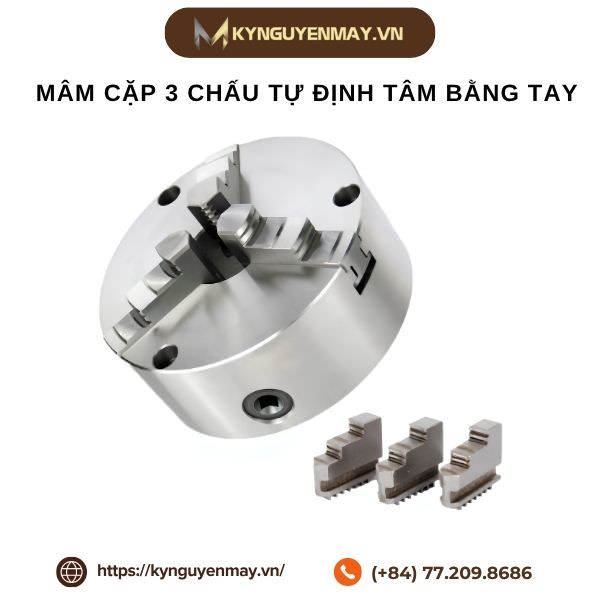

Ảnh mâm cặp 3 chấu tự định tâm bằng tay

Mâm cặp 3 chấu tự định tâm thủy lực

Mâm cặp thủy lực sử dụng áp suất dầu để tạo lực đóng hoặc mở chấu thông qua cơ cấu truyền động thủy lực. Thiết bị có khả năng kẹp phôi nhanh, lực kẹp ổn định và phù hợp với các dây chuyền gia công sản xuất hàng loạt. Loại này thường được sử dụng trên máy tiện CNC và các hệ thống gia công tự động.

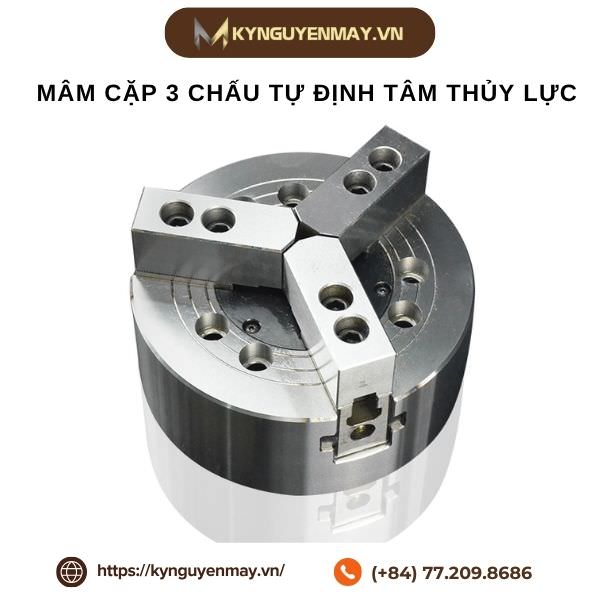

Ảnh mâm cặp 3 chấu tự định tâm thủy lực

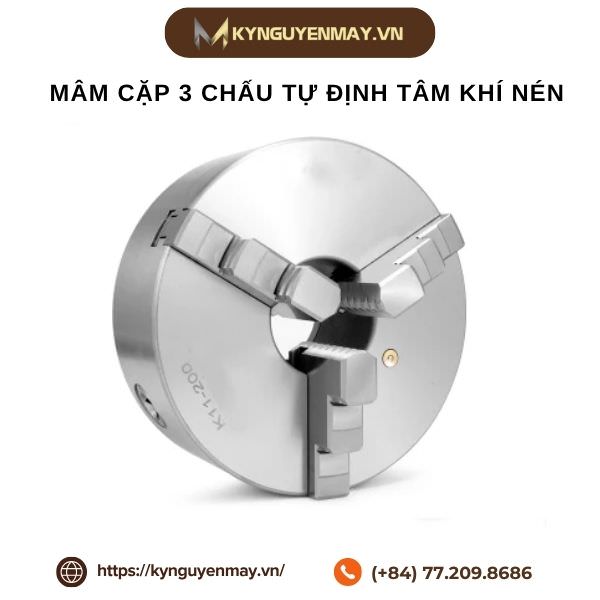

Mâm cặp 3 chấu tự định tâm khí nén

Loại mâm cặp này sử dụng khí nén để vận hành cơ cấu kẹp phôi, giúp rút ngắn thời gian đóng mở và thuận tiện khi tích hợp với hệ thống tự động hóa. Tuy nhiên, lực kẹp phụ thuộc vào áp suất khí và thiết kế thiết bị, vì vậy cần kiểm tra yêu cầu lực kẹp trước khi sử dụng.

Mâm cặp 3 chấu tự định tâm chấu mềm

Mâm cặp 3 chấu tự định tâm chấu mềm sử dụng chấu có vật liệu dễ gia công hơn, cho phép người dùng tiện hoặc phay lại bề mặt kẹp theo hình dạng của phôi. Nhờ đó, chấu có thể ôm sát chi tiết, hạn chế làm xước bề mặt và nâng cao độ chính xác khi gia công các chi tiết yêu cầu dung sai chặt. Loại này thường được sử dụng trong gia công CNC, đặc biệt khi cần kẹp các chi tiết có hình dạng đặc biệt hoặc yêu cầu độ đồng tâm cao.

Mâm cặp 3 chấu tự định tâm chấu cứng

Mâm cặp 3 chấu tự định tâm chấu cứng sử dụng các chấu được chế tạo từ vật liệu có độ cứng cao, thường qua xử lý nhiệt để tăng khả năng chống mài mòn. Loại chấu này phù hợp với các công việc gia công thông thường, có độ bền tốt và ít phải thay thế khi sử dụng đúng cách. Mâm cặp chấu cứng thường được dùng để kẹp nhiều loại phôi có kích thước tiêu chuẩn, đáp ứng nhu cầu gia công trong xưởng cơ khí và sản xuất công nghiệp.

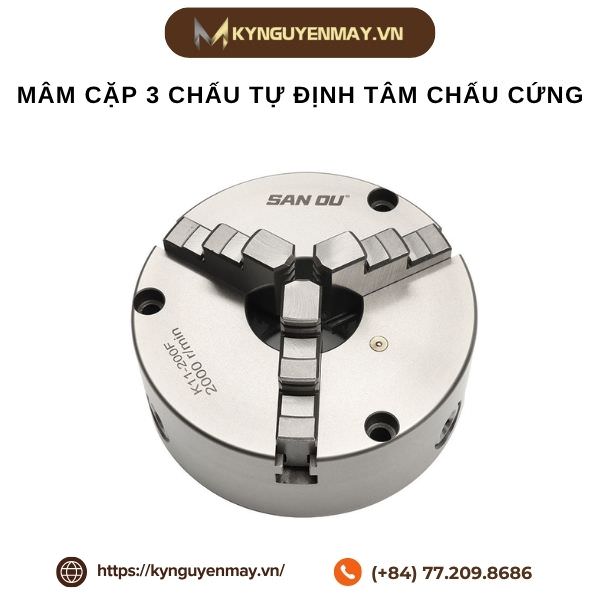

Ảnh mâm cặp 3 chấu tự định tâm chấu cứng

Mâm cặp 3 chấu tự định tâm dạng rỗng tâm

Mâm cặp 3 chấu tự định tâm dạng rỗng tâm có lỗ xuyên qua trục giữa, cho phép thanh vật liệu hoặc chi tiết dài đi xuyên qua mâm cặp và trục chính máy tiện. Thiết kế này thuận tiện khi gia công các chi tiết dạng thanh, sản xuất hàng loạt hoặc thực hiện nhiều nguyên công trên cùng một phôi. Loại mâm cặp này được sử dụng phổ biến trên máy tiện CNC và các dây chuyền gia công cần cấp phôi liên tục.

Mâm cặp 3 chấu tự định tâm dạng kín tâm

Mâm cặp 3 chấu tự định tâm dạng kín tâm có phần tâm được thiết kế kín, không có lỗ xuyên suốt để đưa thanh vật liệu qua trục chính. Loại này phù hợp với các ứng dụng gia công phôi rời, chi tiết dạng đĩa hoặc các chi tiết không cần cấp vật liệu xuyên qua trục chính. Khi lựa chọn, cần kiểm tra kích thước phôi, kiểu lắp đặt và khả năng tương thích với trục chính máy tiện để bảo đảm thiết bị đáp ứng yêu cầu gia công.

Mâm cặp 3 chấu tự định tâm là thiết bị gá kẹp quan trọng, giúp giữ phôi chắc chắn, định tâm nhanh và nâng cao hiệu quả gia công trên máy tiện. Tùy theo yêu cầu sử dụng, bạn có thể lựa chọn loại chấu cứng, chấu mềm, dạng rỗng tâm hoặc kín tâm để phù hợp với đặc điểm phôi và máy móc. Nếu đang tìm mua mâm cặp 3 chấu tự định tâm, Kỷ Nguyên Máy sẵn sàng hỗ trợ tư vấn sản phẩm theo nhu cầu thực tế, cung cấp thông tin kỹ thuật và báo giá nhanh chóng. Liên hệ chúng tôi để được hỗ trợ lựa chọn loại mâm cặp phù hợp.
