Tổng hợp 5 kiểu lắp đặt xi lanh và cách lựa chọn kiểu lắp đúng kỹ thuật

Không phải mọi xi lanh đều có thể lắp theo cùng một cách, bởi mỗi cơ cấu máy sẽ có yêu cầu riêng về vị trí cố định và hướng chuyển động. Vì vậy, hiểu rõ các kiểu lắp đặt xi lanh giúp bạn lựa chọn đúng phương án ngay từ đầu, đồng thời hạn chế những vấn đề như rung, lệch trục hoặc tăng tải lên cần piston. Từ kiểu lắp cố định như Foot, Flange đến dạng có khả năng xoay như Clevis, Trunnion, mỗi lựa chọn đều có ưu điểm và phạm vi sử dụng riêng. Cùng Kỷ Nguyên Máy khám phá 5 kiểu lắp đặt xi lanh phổ biến cũng như cách lựa chọn kiểu lắp sao cho phù hợp nhất, tham khảo ngay nhé!

Tổng hợp 5 kiểu lắp đặt xi lanh phổ biến

Xi lanh có 5 kiểu lắp đặt phổ biến gồm: Flange (mặt bích), Foot (chân đế), Clevis (khớp càng), Trunnion (trục xoay) và Rod End (đầu thanh bi). Mỗi kiểu lắp có cấu tạo, đặc điểm và phạm vi ứng dụng khác nhau, vì vậy cần lựa chọn dựa trên vị trí lắp đặt, hướng chuyển động và yêu cầu tải của từng cơ cấu.

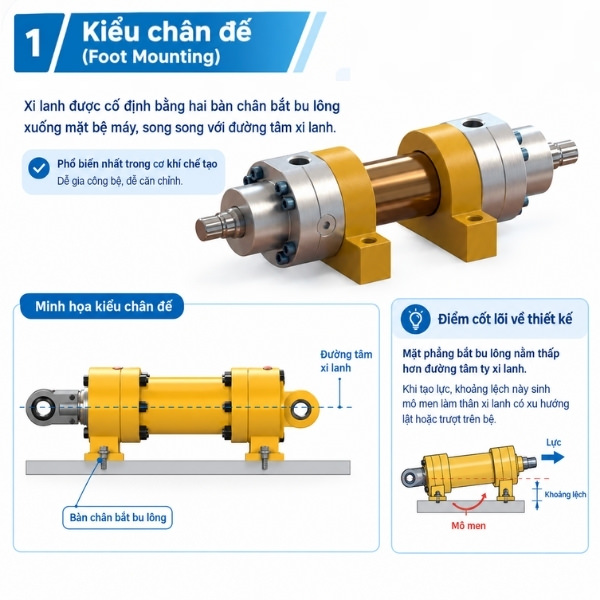

Kiểu chân đế (Foot Mounting)

Kiểu chân đế cố định xi lanh bằng hai bàn chân bắt bu lông xuống mặt bệ máy, song song với đường tâm xi lanh. Đây là kiểu lắp thông dụng nhất trong cơ khí chế tạo nhờ dễ gia công bệ và dễ căn chỉnh.

Điểm cốt lõi về thiết kế: mặt phẳng bắt bu lông nằm thấp hơn đường tâm ty xi lanh. Khi tạo lực, khoảng lệch này sinh mô men làm thân xi lanh có xu hướng lật hoặc trượt trên bệ

Ưu điểm:

• Bệ đỡ đơn giản, chỉ cần một mặt phẳng gia công và các lỗ bu lông.
• Dễ tháo lắp, căn chỉnh và bảo trì tại xưởng.
• Giá thành thường thấp hơn các kiểu lắp đặc thù cùng cỡ.
• Phổ biến trên nhiều dòng xi lanh khí nén, thủy lực nên dễ tìm hàng thay thế.

Nhược điểm:

• Sinh mô men lật do điểm bắt lệch khỏi đường tâm lực, gây rung và mỏi bu lông.
• Bu lông phải chịu lực cắt nếu thiếu chốt định vị hoặc then chặn.
• Không phù hợp lực đẩy rất lớn hoặc tần suất làm việc cao.
• Đòi hỏi mặt bệ phẳng, cứng vững; bệ vênh sẽ làm cong thân xi lanh.

(**) Lưu ý lắp đặt thực tế: với lực đẩy lớn, nên bổ sung chốt định vị (dowel pin) hoặc then chặn ở đầu chịu lực chính, để bu lông chỉ giữ vai trò kẹp thay vì gánh toàn bộ lực cắt dọc trục.

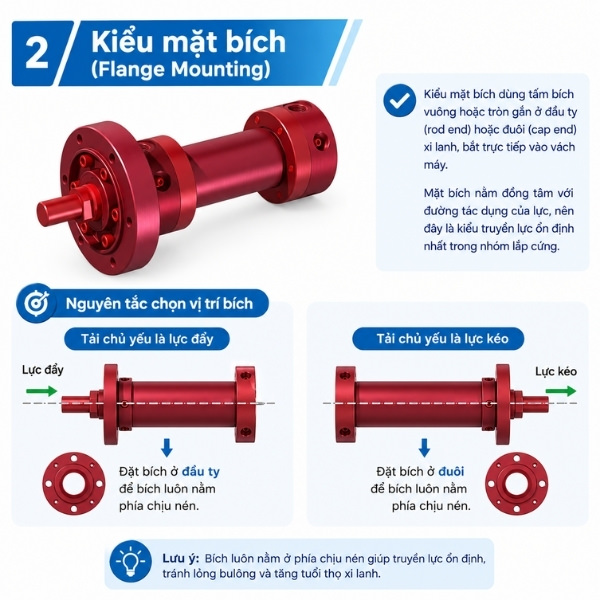

Kiểu mặt bích (Flange Mounting)

Kiểu mặt bích dùng tấm bích vuông hoặc tròn gắn ở đầu ty (rod end) hoặc đuôi (cap end) xi lanh, bắt trực tiếp vào vách máy. Mặt bích nằm đồng tâm với đường tác dụng của lực, nên đây là kiểu truyền lực ổn định nhất trong nhóm lắp cứng.

Nguyên tắc chọn vị trí bích: tải chủ yếu là lực đẩy thì đặt bích ở đầu ty; tải chủ yếu là lực kéo thì đặt bích ở đuôi, để bích luôn nằm phía chịu nén.

Ưu điểm:

• Truyền lực đồng tâm, không sinh mô men lật lên điểm lắp.
• Chịu tải nặng và tần suất làm việc cao tốt hơn kiểu chân đế.
• Kết cấu gọn, tiết kiệm không gian theo phương ngang.
• Độ cứng vững cao, giữ đường tâm ổn định suốt hành trình.

Nhược điểm:

• Yêu cầu vách máy phẳng và gia công lỗ chính xác.
• Không dung sai được sai lệch đồng tâm - lắp lệch sẽ dồn lực uốn lên ty.
• Khó tháo lắp và căn chỉnh lại hơn kiểu chân đế.
• Chỉ dùng cho tải chuyển động thẳng, không dùng cho tải xoay theo cung.

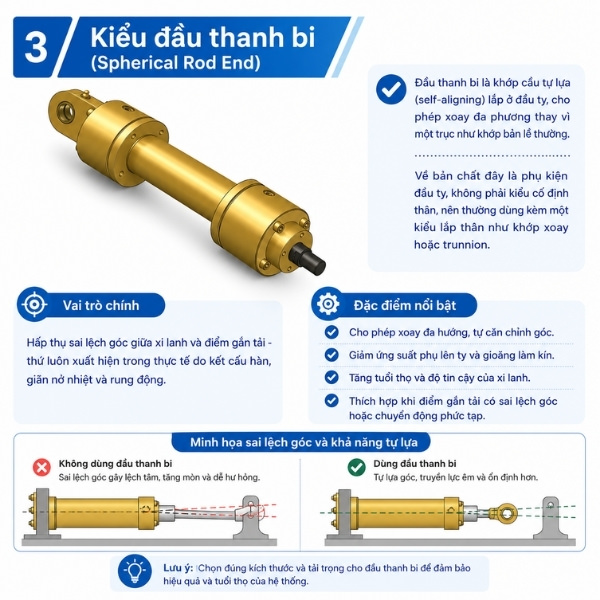

Kiểu đầu thanh bi (Spherical Rod End)

Đầu thanh bi là khớp cầu tự lựa (self-aligning) lắp ở đầu ty, cho phép xoay đa phương thay vì một trục như khớp bản lề thường. Về bản chất đây là phụ kiện đầu ty, không phải kiểu cố định thân, nên thường dùng kèm một kiểu lắp thân như khớp xoay hoặc trunnion.

Vai trò chính là hấp thụ sai lệch góc giữa xi lanh và điểm gắn tải - thứ luôn xuất hiện trong thực tế do kết cấu hàn, giãn nở nhiệt và rung động.

Ưu điểm:

• Bù sai lệch đồng tâm và sai lệch góc do dung sai lắp ráp, kết cấu hàn.
• Giảm lực uốn (side load) truyền lên ty và phớt đầu ty, kéo dài tuổi thọ.
• Xoay đa hướng, phù hợp cơ cấu chuyển động phức tạp.
• Hấp thụ rung động, giảm ứng suất mỏi tại mối nối.

Nhược điểm:

• Tạo thêm độ rơ (backlash), không phù hợp yêu cầu định vị chính xác cao.
• Bề mặt cầu là chi tiết mài mòn, cần tra mỡ và kiểm tra định kỳ.
• Làm tăng chiều dài lắp đặt tổng thể của cụm xi lanh.
• Tải trọng và góc lệch cho phép bị giới hạn theo từng cỡ khớp.

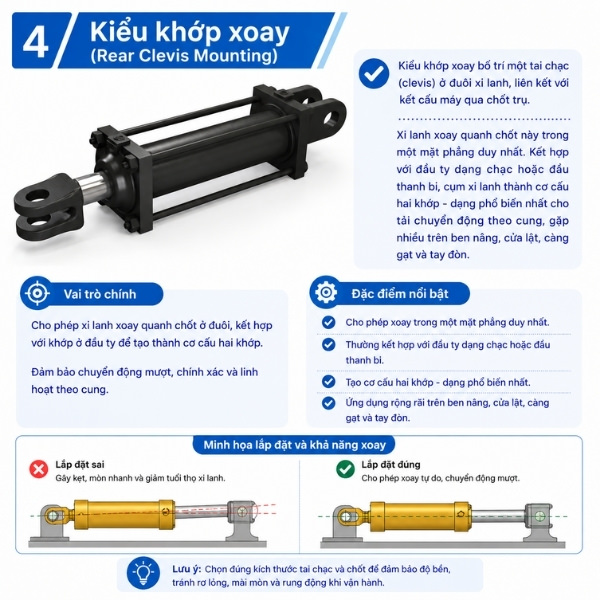

Kiểu khớp xoay (Rear Clevis Mounting)

Kiểu khớp xoay bố trí một tai chạc (clevis) ở đuôi xi lanh, liên kết với kết cấu máy qua chốt trụ. Xi lanh xoay quanh chốt này trong một mặt phẳng duy nhất. Kết hợp với đầu ty dạng chạc hoặc đầu thanh bi, cụm xi lanh thành cơ cấu hai khớp - dạng phổ biến nhất cho tải chuyển động theo cung, gặp nhiều trên ben nâng, cửa lật, càng gạt và tay đòn.

Ưu điểm:

• Xi lanh tự đổi góc theo quỹ đạo cong của tải, không cưỡng bức ty.
• Lực truyền đồng tâm qua chốt, không sinh mô men lật lên thân.
• Kết cấu đơn giản, chi phí hợp lý, dễ thay chốt khi mòn.
• Phù hợp cơ cấu tay đòn, nâng hạ, cửa lật, càng gạt.

Nhược điểm:

• Chỉ xoay trong một mặt phẳng - lệch ra ngoài mặt phẳng đó sẽ làm cong ty.
• Chốt và bạc lót là chi tiết mài mòn, cần tra mỡ và kiểm tra độ rơ.
• Ổn định chống uốn dọc thấp hơn kiểu lắp cứng khi hành trình dài.
• Cần không gian quét đủ rộng cho toàn bộ hành trình.

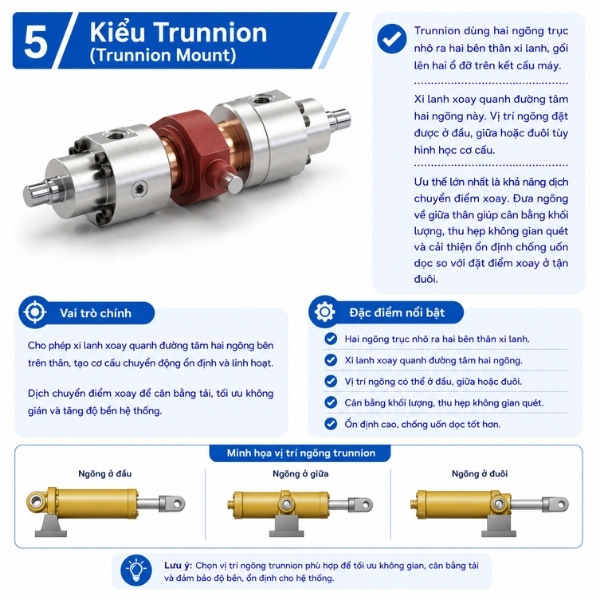

Kiểu Trunnion (Trunnion Mount)

Trunnion dùng hai ngõng trục nhô ra hai bên thân xi lanh, gối lên hai ổ đỡ trên kết cấu máy. Xi lanh xoay quanh đường tâm hai ngõng này. Vị trí ngõng đặt được ở đầu, giữa hoặc đuôi tùy hình học cơ cấu.

Ưu thế lớn nhất là khả năng dịch chuyển điểm xoay. Đưa ngõng về giữa thân giúp cân bằng khối lượng, thu hẹp không gian quét và cải thiện ổn định chống uốn dọc so với đặt điểm xoay ở tận đuôi.

Ưu điểm:

• Chọn được vị trí điểm xoay linh hoạt: đầu, giữa hoặc đuôi xi lanh.
• Ngõng đặt giữa giúp cân bằng trọng lượng, giảm không gian quét.
• Ổn định chống uốn dọc tốt hơn khớp xoay đuôi khi hành trình dài.
• Truyền lực qua ngõng theo phương cắt thuần túy, chịu tải nặng tốt.

Nhược điểm:

• Ngõng trục chỉ được thiết kế chịu lực cắt, không chịu uốn - ổ đỡ phải đặt sát gối, không để hẫng.
• Yêu cầu hai ổ đỡ đồng tâm, gia công và căn chỉnh khó hơn các kiểu khác.
• Chi phí chế tạo bệ đỡ cao hơn kiểu chân đế và khớp xoay.
• Chiếm không gian hai bên thân, khó bố trí trong cụm máy chật.

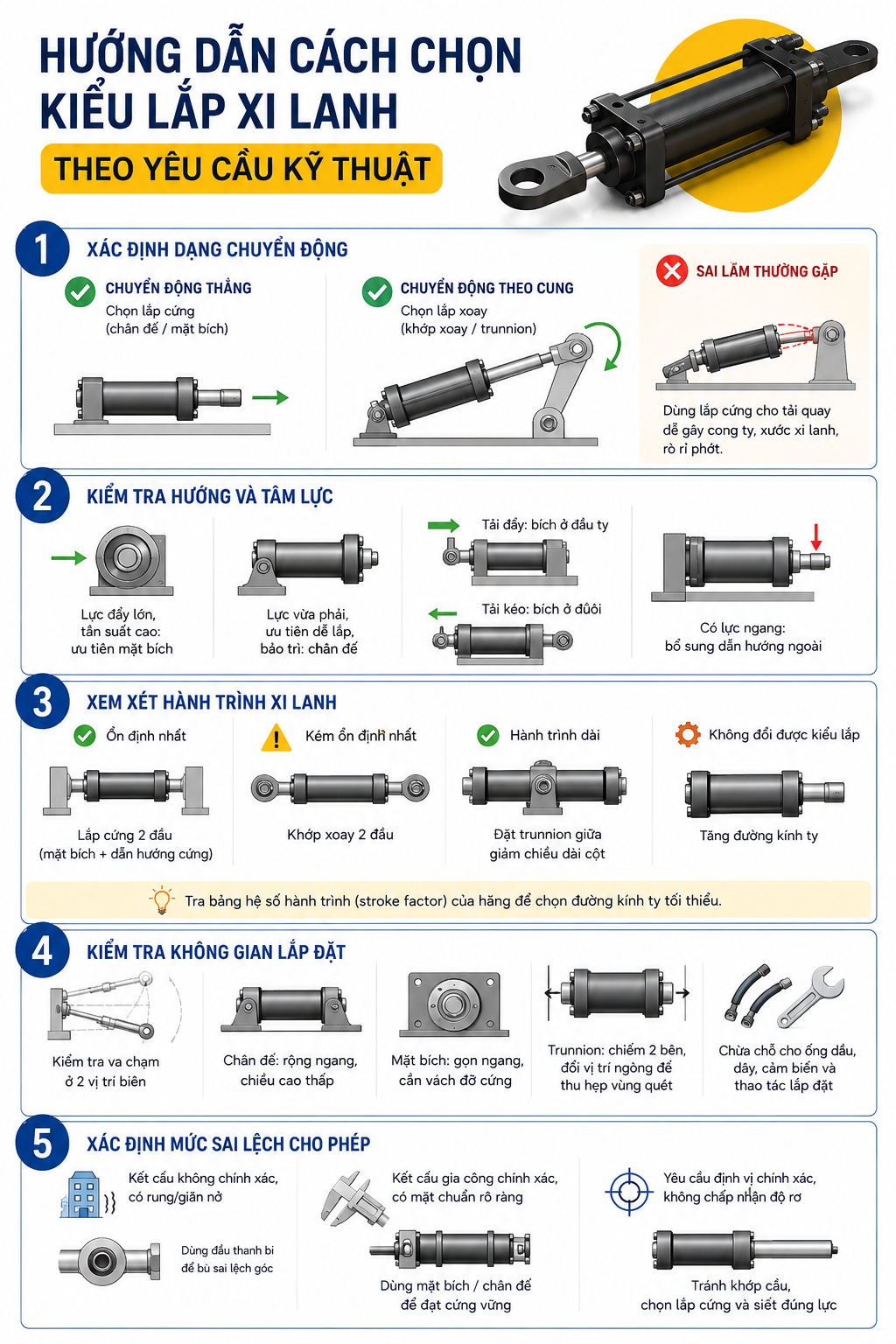

Bảng so sánh kiểu chân đế, kiểu mặt bích, kiểu đầu thanh bi, kiểu khớp xoay và kiểu Trunnion

Bảng dưới tổng hợp các tiêu chí quyết định khi chọn kiểu lắp đặt xi lanh cho một cơ cấu cụ thể.
