Xi lanh không trục (rodless) là gì? Ưu điểm cho hành trình dài

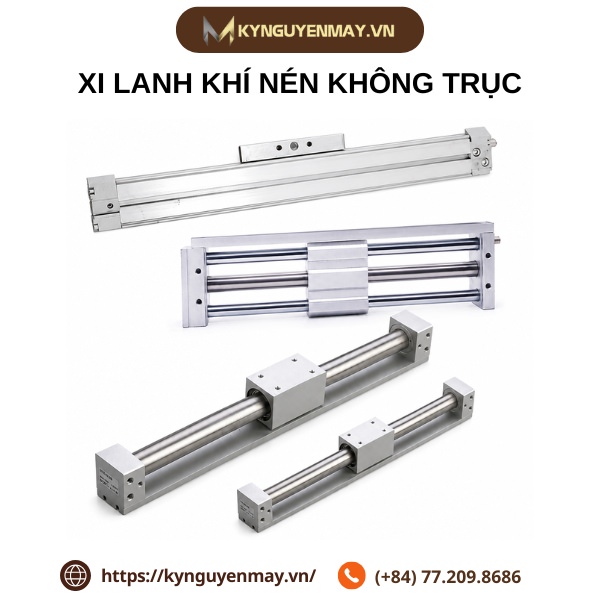

Xi lanh không trục (rodless) là gì?

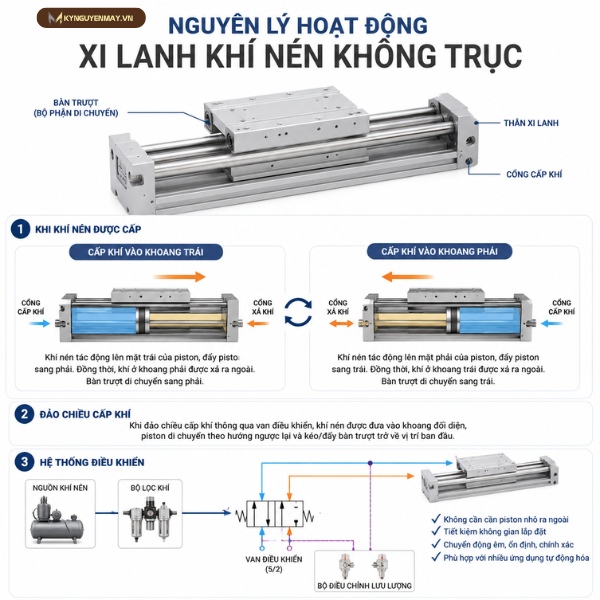

Nguyên lý hoạt động xi lanh khí nén không trục

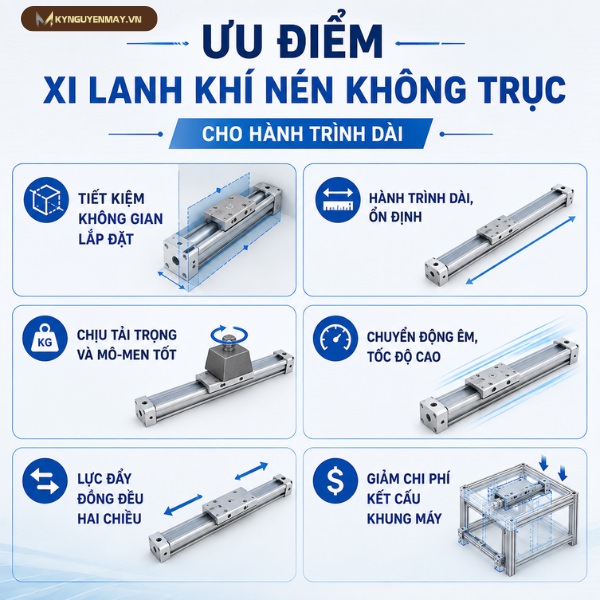

Ưu điểm xi lanh khí nén không trục cho hành trình dài

• Tiết kiệm không gian lắp đặt: Chiều dài lắp đặt gần bằng đúng hành trình làm việc, không cần chừa thêm khoảng trống gấp đôi như xi lanh có cần khi duỗi hết cỡ.
• Hành trình dài, ổn định: Có thể đạt hành trình lên đến vài mét mà không lo cần piston bị võng, cong vênh như xi lanh truyền thống.
• Chịu tải trọng và mô-men tốt: Con trượt được dẫn hướng dọc theo thân xi lanh nên chịu lực ngang và mô-men xoắn tốt hơn đáng kể.
• Chuyển động êm, tốc độ cao: Phù hợp các ứng dụng cần di chuyển nhanh, chính xác và lặp lại nhiều chu kỳ.
• Lực đẩy đồng đều hai chiều: Không bị chênh lệch diện tích piston giữa hai buồng khí như xi lanh có cần, giúp lực đẩy - kéo ổn định như nhau.
• Giảm chi phí kết cấu khung máy: Không cần thiết kế khung, rãnh trượt dài gấp đôi hành trình để chứa cần piston, tiết kiệm vật liệu và chi phí gia công khung.

Ảnh ưu điểm xi lanh khí nén không trục cho hành trình dài

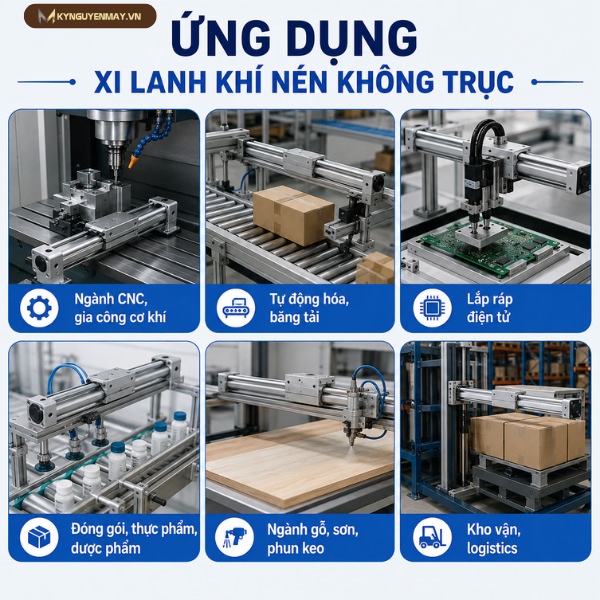

Ứng dụng xi lanh khí nén không trục

• Ngành CNC, gia công cơ khí: Dịch chuyển bàn máy, đầu gia công, hệ thống định vị theo trục X/Y có hành trình dài.
• Tự động hóa, băng tải: Đẩy, gắp, phân loại sản phẩm trên các dây chuyền có chiều dài lớn.
• Lắp ráp điện tử (SMT): Định vị bo mạch, linh kiện với độ chính xác và tốc độ cao.
• Đóng gói, thực phẩm, dược phẩm: Ưu tiên loại khớp nối từ tính, kín khí, dễ vệ sinh, phù hợp tiêu chuẩn phòng sạch.
• Ngành gỗ, sơn, phun keo: Di chuyển đầu phun sơn, keo hoặc đẩy phôi gỗ theo hành trình dài.
• Kho vận, logistics: Cơ cấu phân loại, sắp xếp và vận chuyển hàng hóa trên dây chuyền tự động.

Ảnh ứng dụng xi lanh khí nén không trục

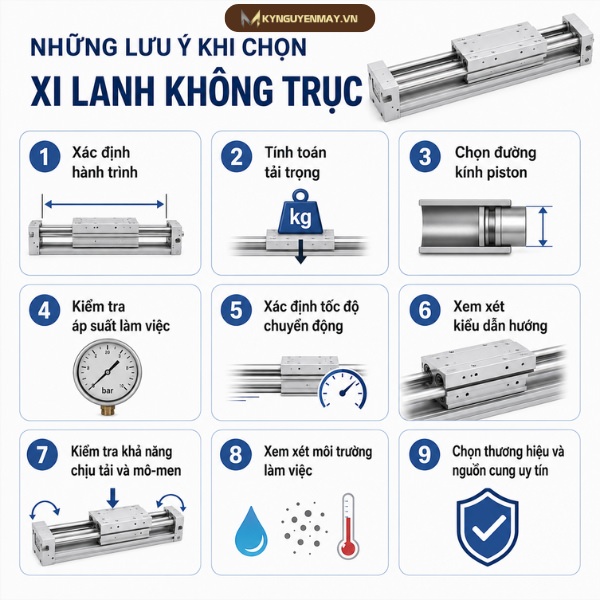

Những lưu ý khi chọn xi lanh không trục

• Xác định hành trình: Chọn hành trình phù hợp với khoảng cách cần di chuyển của bàn trượt, tránh chọn quá ngắn hoặc dư thừa gây lãng phí.
• Tính toán tải trọng: Xác định chính xác khối lượng phôi, đồ gá hoặc cơ cấu mà xi lanh cần di chuyển để lựa chọn model có lực kéo/đẩy phù hợp.
• Chọn đường kính piston: Đường kính piston càng lớn thì lực tác động càng cao. Cần cân nhắc giữa lực yêu cầu và kích thước tổng thể của thiết bị.
• Kiểm tra áp suất làm việc: Đảm bảo áp suất khí nén của hệ thống nằm trong phạm vi làm việc cho phép của xi lanh.
• Xác định tốc độ chuyển động: Nếu cần bàn trượt di chuyển nhanh hoặc chậm, nên lựa chọn model phù hợp và kết hợp van tiết lưu để điều chỉnh tốc độ.
• Xem xét kiểu dẫn hướng: Với tải trọng lớn hoặc yêu cầu chuyển động ổn định, nên ưu tiên xi lanh có bàn trượt và cơ cấu dẫn hướng chắc chắn.
• Kiểm tra khả năng chịu tải và mô-men: Không chỉ xét tải trọng theo phương chuyển động mà cần xem xét thêm tải lệch tâm, mô-men xoắn và lực tác động ngang lên bàn trượt.
• Xem xét môi trường làm việc: Nếu sử dụng trong môi trường bụi, ẩm, nhiệt độ cao hoặc có hóa chất, cần chọn vật liệu và thiết kế xi lanh phù hợp.
• Chọn thương hiệu và nguồn cung uy tín: Nên lựa chọn sản phẩm có thông số kỹ thuật rõ ràng, phụ kiện đồng bộ và nguồn cung ổn định để đảm bảo hiệu quả vận hành lâu dài.

Ảnh những lưu ý khi chọn xi lanh không trục
