Xi lanh khí nén 2 chiều (Tác động kép): Ưu nhược điểm và khi nào nên dùng

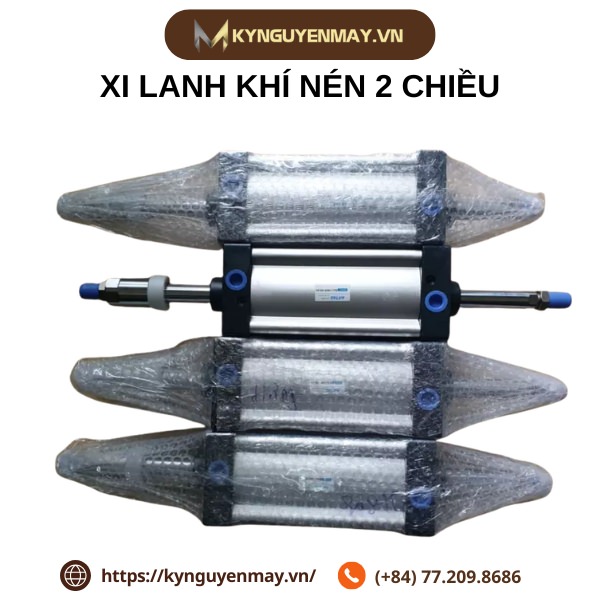

Xi lanh khí nén 2 chiều là gì?

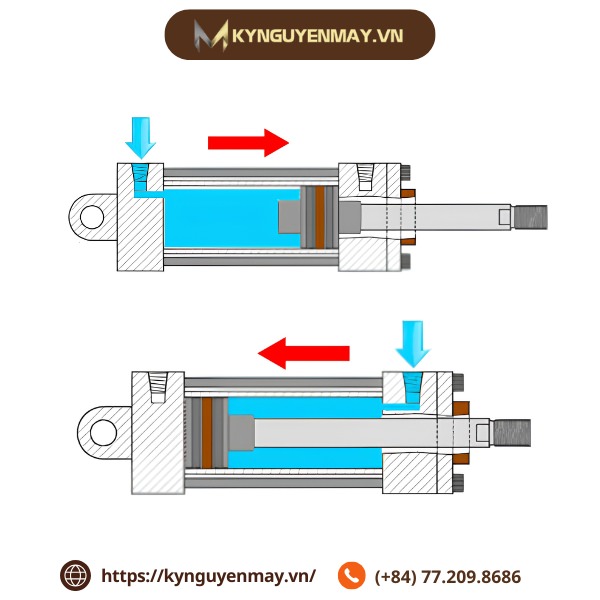

Nguyên lý hoạt động xi lanh 2 chiều

Hành trình đi - khí vào Port A đẩy piston tiến, buồng kia xả qua Port B

Hành trình về - khí vào Port B đẩy piston lùi, buồng kia xả qua Port A

Vai trò van đảo chiều (van 5/2 hoặc 4/2) trong điều khiển chuyển động qua lại

Ưu điểm của xi lanh khí nén 2 chiều

• Sinh lực chủ động cả 2 chiều làm việc được cả lúc đi lẫn về, không phụ thuộc lò xo hồi vị.
• Lực đầu ra lớn hơn (không hao lực cho lò xo), tải nặng hơn với cùng kích thước xi lanh.
• Điều khiển tốc độ & hành trình chính xác cả 2 chiều chỉnh qua van tiết lưu điều tiết lưu lượng khí ra/ vào.
• Khả năng mở rộng cao dễ gắn cảm biến hành trình, bộ giảm chấn (cushion), thiết bị phản hồi vị trí.
• Tuổi thọ cao, bảo trì ít hơn, phù hợp ứng dụng tần suất đóng/mở cao và chạy liên tục.

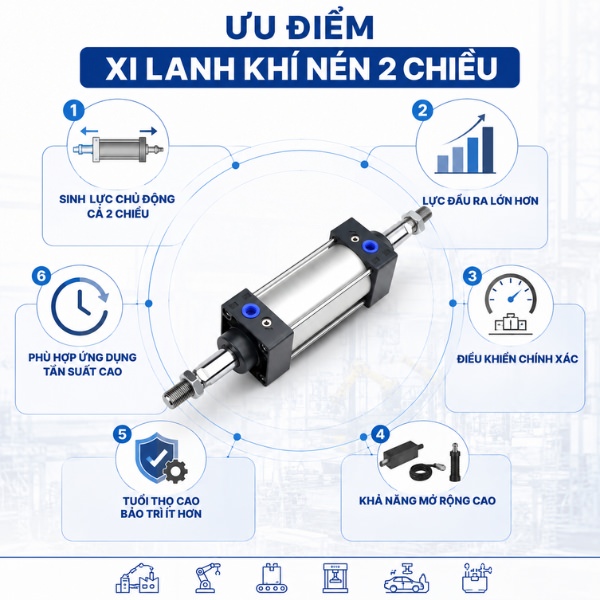

Ảnh ưu điểm của xi lanh khí nén 2 chiều

Nhược điểm của xi lanh khí nén 2 chiều

• Kết cấu & hệ ống dẫn phức tạp hơn (2 cửa khí, cần van 5/2 thay vì van 3/2 như loại 1 chiều)
• Tiêu thụ khí nhiều hơn so với xi lanh 1 chiều do cả hai chiều đều dùng khí nén.
• Không tự về vị trí gốc khi mất khí, cần biện pháp an toàn bổ sung (fail-safe).
• Chi phí đầu tư cao hơn cho cả xi lanh, van và phụ kiện điều khiển.

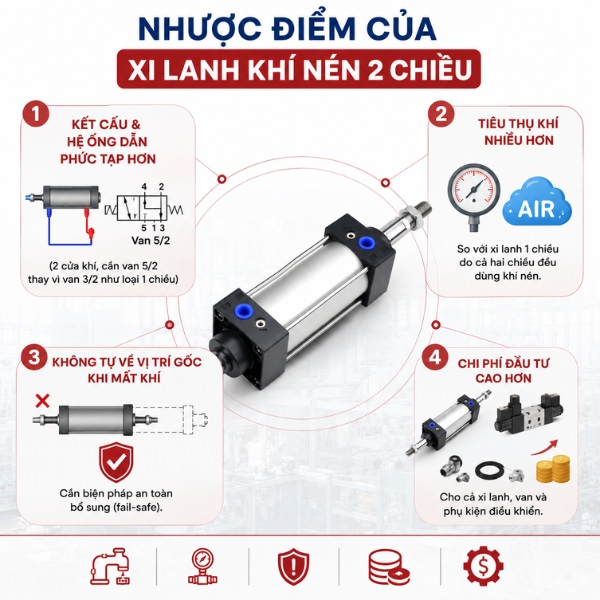

Ảnh nhược điểm của xi lanh khí nén 2 chiều

Khi nào nên dùng xi lanh khí nén 2 chiều?

Nên chọn loại 2 chiều khi:

• Cần lực chủ động ở cả hai chiều đi và về (đẩy - kéo).
• Cần tốc độ ổn định và điều chỉnh được cho từng chiều.
• Tải nặng, đòi hỏi lực đầu ra lớn.
• Tần suất đóng/ mở cao, chạy liên tục.
• Hành trình dài.

Cân nhắc loại 1 chiều khi:

• Chỉ cần lực theo một chiều đơn giản (kẹp, đẩy nhẹ, chặn).
• Cần fail-safe tự về vị trí gốc khi mất khí.
• Ưu tiên tiết kiệm khí nén và chi phí đầu tư.

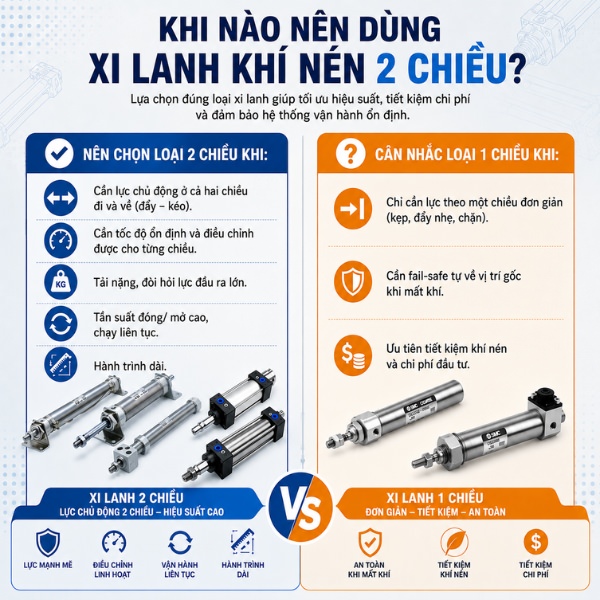

Ảnh khi nào nên dùng xi lanh khí nén 2 chiều

Lưu ý khi chọn mua & lắp đặt xi lanh 2 chiều

• Tính lực đẩy/ kéo theo áp suất và đường kính piston. Lưu ý lực ở chiều kéo (thu về) nhỏ hơn lực đẩy ra vì tiết diện chịu áp bị trừ đi phần cần piston.
• Chọn van đảo chiều phù hợp: Van 5/2 một cuộn (single coil) hoặc hai cuộn (double coil); thêm van tiết lưu để chỉnh tốc độ từng chiều.
• Bổ sung phương án an toàn khi mất khí: Van khóa, khóa liên động (interlock) vì loại 2 chiều không tự về vị trí gốc.
• Đảm bảo chất lượng nguồn khí: Lắp bộ lọc - tách ẩm (FRL) để bảo vệ phớt, tránh rò rỉ và kéo dài tuổi thọ.
• Chọn có/ không đệm giảm chấn: Với hành trình dài hoặc tốc độ cao nên chọn loại có giảm chấn để bảo vệ cơ cấu.

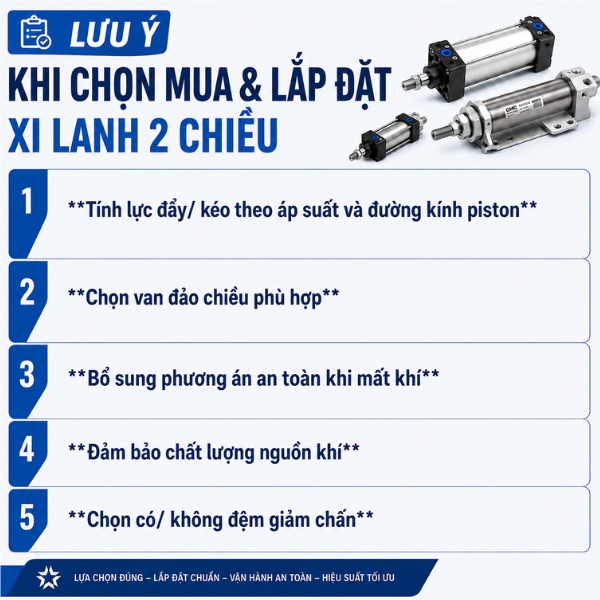

Ảnh lưu ý khi chọn mua và lắp đặt xi lanh 2 chiều

Câu hỏi thường gặp (FAQ)

Q1: Xi lanh 2 chiều dùng van gì?

Q2: Vì sao lực kéo về nhỏ hơn lực đẩy ra?

Q3: Xi lanh 2 chiều có tự về khi mất khí không?
