Tổng hợp các loại xi lanh khí nén: Đặc điểm và ứng dụng
Tác giả: Trần Đức Thiện
Ngày đăng: 05/08/2026
Nội dung bài viết
Xi lanh khí nén (hay xy lanh khí nén) là thiết bị chấp hành cốt lõi trong hầu hết các hệ thống tự động hóa, chuyển đổi năng lượng khí nén thành chuyển động cơ học để đẩy - kéo - kẹp - nâng hạ vật. Trên thị trường hiện có rất nhiều dòng sản phẩm với thiết kế và công năng khác nhau. Bài viết sau đây sẽ giúp bạn hiểu rõ các loại xi lanh khí nén phổ biến nhất, đồng thời cung cấp cái nhìn tổng quan về cấu tạo, nguyên lý hoạt động và công dụng thực tế của chúng trong công nghiệp!
Ảnh tổng hợp các loại xi lanh khí nén: Đặc điểm và ứng dụng

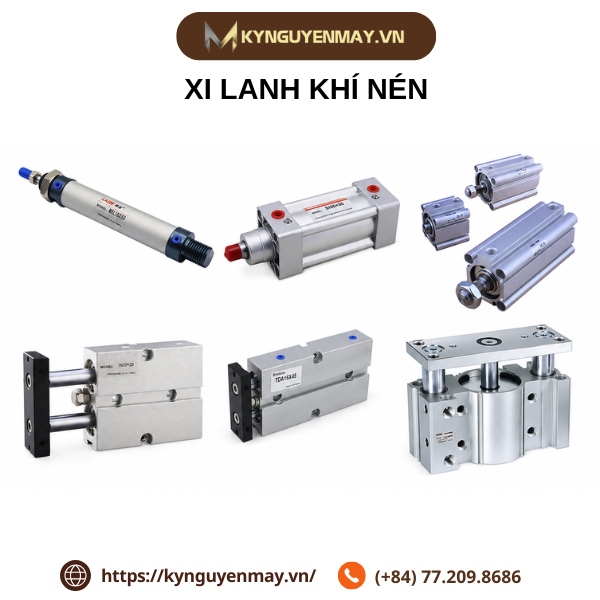

Xi lanh khí nén là gì?
Xi lanh khí nén (còn gọi là xy lanh khí nén, ben hơi, ben khí nén hay air cylinder) là một thiết bị cơ khí có chức năng chuyển đổi năng lượng của khí nén thành động năng, làm piston bên trong xi lanh chuyển động tịnh tiến. Thông qua chuyển động này, xi lanh truyền lực đẩy hoặc kéo đến các cơ cấu chấp hành khác trong dây chuyền. Một hệ thống khí nén hoàn chỉnh thường gồm máy nén khí, van điều khiển, xi lanh và hệ thống ống dẫn khí.
Vậy ưu điểm nổi bật xy lanh khí nén là gì so với các cơ cấu truyền động khác? Ưu điểm nổi bật của nó là kết cấu đơn giản, phản hồi nhanh, lực đẩy lớn trên một kích thước nhỏ gọn, sạch sẽ và an toàn - rất phù hợp với môi trường sản xuất, lắp ráp và đóng gói.
Ảnh xi lanh khí nén

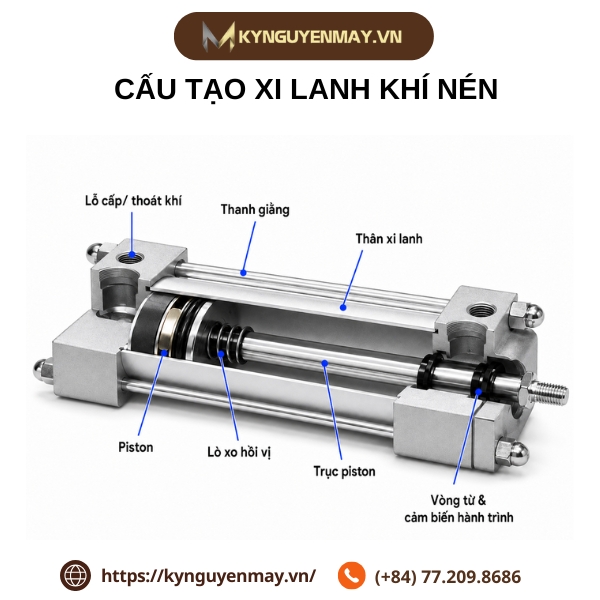

Cấu tạo xi lanh khí nén
Nắm được cấu tạo giúp bạn hiểu nguyên lý và chọn đúng loại xi lanh. Một xi lanh khí nén tiêu chuẩn bao gồm các bộ phận chính sau:
- Piston (Pít tông): bộ phận hình đĩa nằm trong thân, có gioăng làm kín, chia thân xi lanh thành hai khoang và di chuyển tịnh tiến dưới tác động của áp suất khí.
- Trục piston (Piston rod): thanh kim loại (thường là thép không gỉ) nối với piston, truyền chuyển động ra ngoài để kết nối với cơ cấu chấp hành.
- Lỗ cấp/thoát khí (Port): bố trí ở hai đầu thân xi lanh, cho khí nén đi vào và thoát ra để điều khiển hướng chuyển động của piston.
- Thanh giằng (Tie-rod): cố định và gia cố chắc chắn hai đầu (nắp trên và nắp dưới) của xi lanh.
- Lò xo hồi vị: có ở xi lanh tác động đơn (1 chiều), đẩy piston về vị trí ban đầu khi ngắt khí.
- Vòng từ & cảm biến hành trình: giám sát vị trí piston, giúp điều khiển chính xác và phát hiện sự cố kịp thời.
Ảnh cấu tạo xi lanh khí nén
Nguyên lý xi lanh khí nén
Về cơ bản, nguyên lý xi lanh khí nén là dùng áp suất khí nén tác động lên bề mặt piston để tạo lực đẩy tịnh tiến. Tùy theo số cổng cấp khí, mỗi dòng xi lanh có cách vận hành khác nhau.

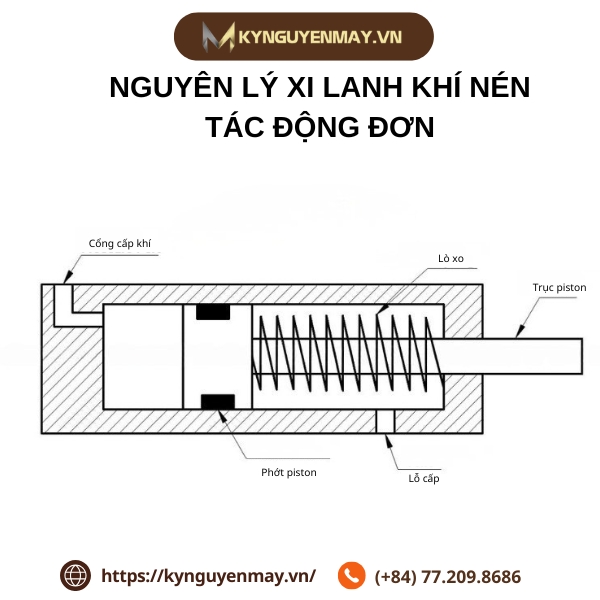

Nguyên lý xi lanh khí nén tác động đơn (1 chiều)
- Chiều đi: khí nén được cấp vào một đầu, đẩy piston di chuyển theo hướng xác định, đồng thời nén lò xo hồi vị.
- Chiều về: khi ngắt khí, lò xo giãn ra tạo phản lực đẩy piston trở về vị trí ban đầu.
Loại này thường dùng van điện từ 2/2 để đóng/ngắt dòng khí, kết cấu đơn giản và tiết kiệm khí.
Ảnh xi lanh khí nén tác động đơn

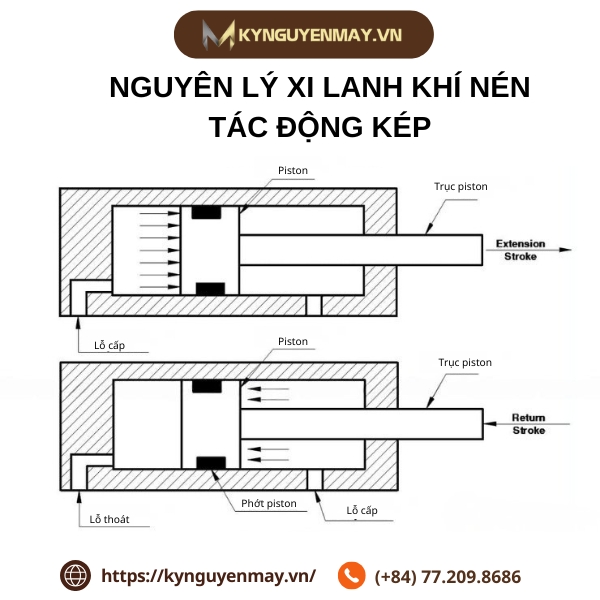

Nguyên lý xi lanh khí nén tác động kép (2 chiều)
- Chiều mở: khí nén cấp vào khoang thứ nhất, đẩy piston di chuyển theo trục.
- Chiều đóng: khí nén cấp vào khoang còn lại để đẩy piston về, hoạt động dựa trên chênh lệch áp suất giữa hai khoang.
Xi lanh 2 chiều tạo lực chủ động ở cả hai hướng nên thường dùng van điện từ 4/2, 5/2 hoặc 5/3 để điều khiển.
Ảnh xi lanh khí nén tác động kép
Các loại xi lanh khí nén được phân loại theo tiêu chí nào?
Trên thị trường hiện nay có rất nhiều các loại xy lanh khí nén khác nhau. Để dễ lựa chọn, người ta thường phân loại xi lanh theo ba nhóm tiêu chí chính: theo kiểu tác động, theo hình dáng/ kết cấu thân và theo cơ cấu chuyển động đặc biệt.

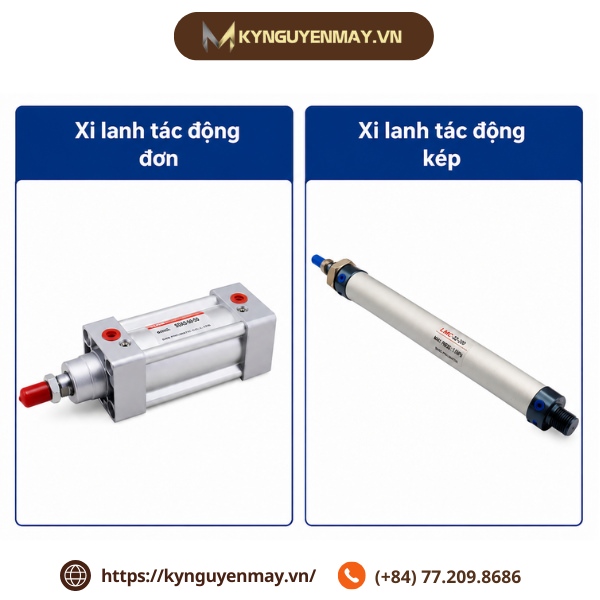

Phân loại theo kiểu tác động
- Xi lanh tác động đơn (1 chiều): một cổng cấp khí kết hợp lò xo hồi vị, chỉ tạo lực theo một hướng. Thiết kế đơn giản, dễ bảo trì, tiêu thụ ít khí; phù hợp thao tác kẹp, đẩy nhẹ.
- Xi lanh tác động kép (2 chiều): hai cổng cấp khí, chủ động tạo lực cả khi đi và về. Lực mạnh, đồng đều,
Ảnh phân loại theo kiểu tác động của xi lanh

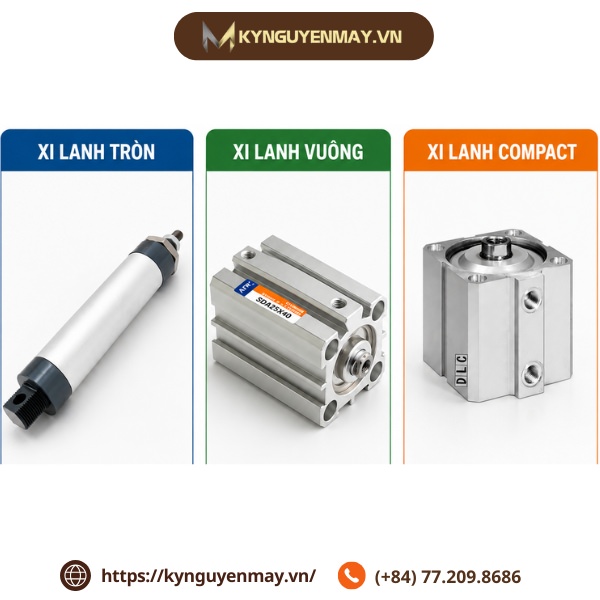

Phân loại theo hình dáng và kết cấu thân
- Xi lanh tròn (mini): thân dạng ống tròn bằng thép hoặc nhôm hợp kim, trọng lượng nhẹ, dễ lắp đặt và di chuyển, phù hợp không gian hạn chế.
- Xi lanh vuông (tiêu chuẩn): thân hình vuông/chữ nhật, chịu lực tốt, dễ cố định trên bề mặt phẳng nhờ thiết kế góc cạnh; phù hợp ứng dụng cần lực đẩy lớn.
- Xi lanh compact/mỏng: thân ngắn, kích thước nhỏ gọn giúp tiết kiệm không gian, dễ tích hợp vào hệ thống tự động hóa phức tạp; lực
Ảnh phân loại theo hình dáng và kết cấu thân

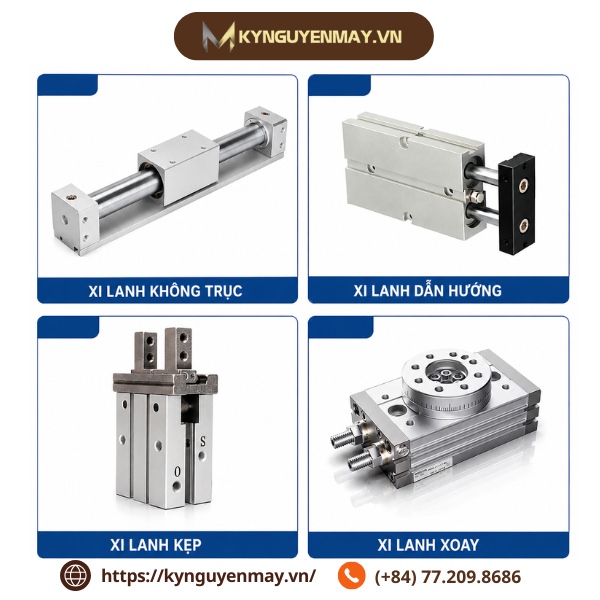

Phân loại theo cơ cấu chuyển động đặc biệt
- Xi lanh không trục (rodless): không dùng trục piston truyền thống; piston và tải di chuyển cùng nhau trên một đường ray, giúp tiết kiệm chiều dài lắp đặt cho hành trình dài.
- Xi lanh dẫn hướng (twin-rod/guided): có thêm hai hoặc ba trục dẫn hướng giúp chuyển động tịnh tiến ổn định, chính xác, chống lệch và võng trục khi mang tải.
- Xi lanh kẹp (gripper): dùng khí nén tạo lực kẹp để giữ chặt chi tiết trong quá trình gia công, lắp ráp hoặc gắp – đặt tự động.
- Xi lanh xoay: biến chuyển động khí nén thành chuyển động quay theo một góc xác định, dùng cho thao tác lật, xoay, chia hướng sản phẩm.
Ngoài ra còn có các dòng chuyên dụng như xi lanh bàn trượt và xi lanh chống môi trường (chống bụi, chống nước, chịu nhiệt) cho điều kiện làm việc khắc nghiệt. Việc hiểu rõ các loại xi lanh khí nén này giúp bạn chọn đúng thiết bị cho từng ứng dụng cụ thể.
Ảnh phân loại theo cơ cấu chuyển động đặc biệt

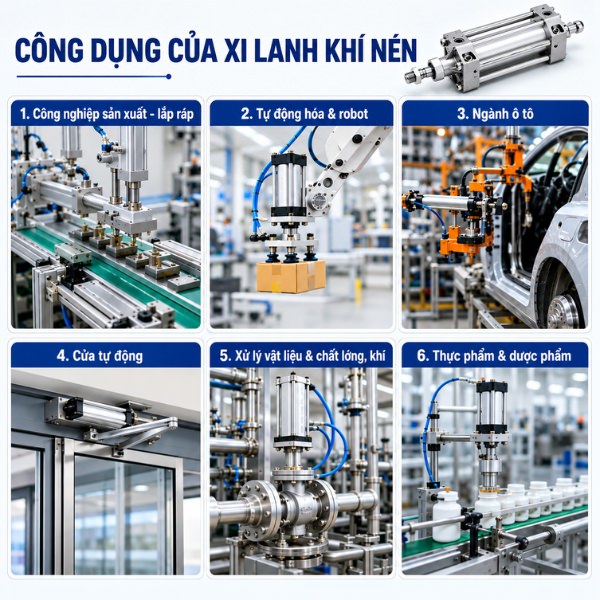

Công dụng của xi lanh khí nén
Nhờ lực đẩy mạnh, phản hồi nhanh và độ tin cậy cao, công dụng của xi lanh khí nén trải rộng trong hầu hết các ngành công nghiệp hiện đại:
- Công nghiệp sản xuất - lắp ráp: đẩy, kéo, kẹp và định vị bộ phận trong dây chuyền lắp ráp, đóng gói, xử lý sản phẩm.
- Tự động hóa & robot: vận hành robot hàn, sơn, gắp – đặt; thực hiện thao tác nhanh và chính xác trong hệ thống điều khiển tự động.
- Ngành ô tô: điều khiển hệ thống phanh, trợ lực và các cơ cấu đóng mở trên dây chuyền sản xuất xe.
- Cửa tự động: đóng/mở cửa tại tòa nhà, siêu thị, phương tiện giao thông công cộng.
- Xử lý vật liệu & chất lỏng, khí: đóng mở van, đẩy vật liệu, nén rác, tách khí trong hệ thống xử lý chất thải.
- Thực phẩm & dược phẩm: đẩy, kéo, chuyển động các bộ phận trong quy trình sản xuất yêu cầu sạch và ổn định.
Ảnh công dụng của xi lanh khí nén
Tóm lại, việc phân biệt các loại xi lanh khí nén theo ba nhóm tiêu chí: kiểu tác động, hình dáng thân và cơ cấu chuyển động sẽ giúp bạn nhanh chóng khoanh vùng thiết bị phù hợp với nhu cầu. Cần tư vấn chọn đúng dòng xi lanh khí nén cho ứng dụng của mình, hãy liên hệ ngay Kỷ Nguyên Máy qua hotline 077.209.8686 để được hỗ trợ nhanh nhất.
