Thông số kỹ thuật xi lanh khí nén và ý nghĩa từng thông số
Tác giả: Trần Đức Thiện
Ngày đăng: 09/09/2026
Nội dung bài viết
Để lựa chọn và sử dụng xi lanh khí nén đúng với nhu cầu, việc nắm rõ các thông số kỹ thuật là yếu tố rất quan trọng. Mỗi thông số như đường kính piston, hành trình, áp suất làm việc, tốc độ chuyển động hay kiểu lắp đặt đều ảnh hưởng trực tiếp đến khả năng vận hành và độ bền của xi lanh. Vậy các thông số này có ý nghĩa gì và cần lưu ý những gì khi lựa chọn? Cùng Kỷ Nguyên Máy tìm hiểu chi tiết thông số kỹ thuật xi lanh khí nén và ý nghĩa từng thông số để dễ dàng lựa chọn sản phẩm phù hợp với hệ thống.
Ảnh thông số kỹ thuật xi lanh khí nén và ý nghĩa từng thông số
Ký hiệu xi lanh khí nén
Để hiểu mã xi lanh khí nén, trước hết cần nắm công thức cấu tạo mã thường được sử dụng bởi các nhà sản xuất: kiểu thân → đường kính piston → hành trình → tùy chọn. Tùy từng thương hiệu, ký hiệu cụ thể có thể thay đổi nhưng thứ tự thông tin cơ bản thường xoay quanh các yếu tố này.

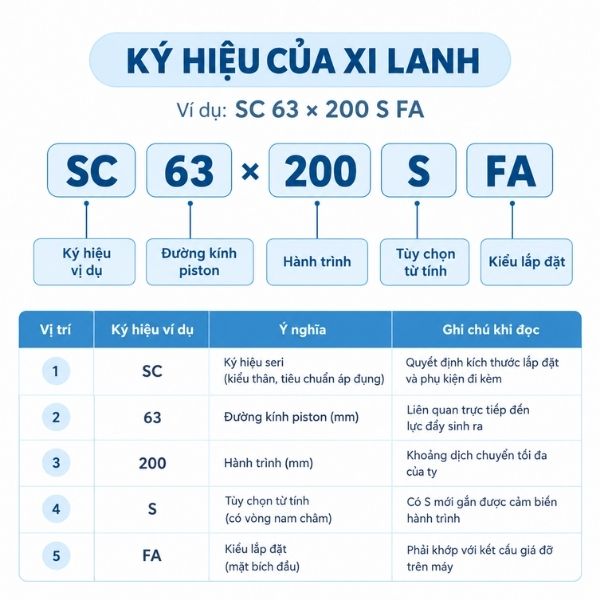

Lấy ví dụ mã SC 63 × 200 S FA, các thành phần được tách như sau:
| Vị trí | Ký hiệu ví dụ | Ý nghĩa | Ghi chú khi đọc |
| 1 | SC | Ký hiệu seri (kiểu thân, tiêu chuẩn áp dụng) | Quyết định kích thước lắp đặt và phụ kiện đi kèm |
| 2 | 63 | Đường kính piston (mm) | Liên quan trực tiếp đến lực đẩy sinh ra |
| 3 | 200 | Hành trình (mm) | Khoảng dịch chuyển tối đa của ty |
| 4 | S | Tùy chọn từ tính (có vòng nam châm) | Có S mới gắn được cảm biến hành trình |
| 5 | FA | Kiểu lắp đặt (mặt bích đầu) | Phải khớp với kết cấu giá đỡ trên máy |
Ảnh ký hiệu xi lanh khí nénNhóm ký tự đầu tiên là phần dễ nhầm nhất vì mỗi seri gắn với một kiểu thân và một tiêu chuẩn lắp khác nhau. Bảng dưới tổng hợp các nhóm seri thông dụng trên thị trường Việt Nam:
| Nhóm seri phổ biến | Kiểu thân | Tiêu chuẩn thường tham chiếu | Đặc điểm nhận biết |
| SC / SI | Thân vuông, 4 thanh giằng | ISO 6431 / ISO 15552 | Dải đường kính lớn, dễ thay thế chéo |
| MAL | Thân tròn hợp kim nhôm, mini | ISO 6432 | Gọn, dùng cho tải nhẹ |
| MA | Thân tròn inox, mini | ISO 6432 | Thân inox, hợp môi trường ẩm |
| SDA / ACQ | Thân dẹt (compact) | Không tiêu chuẩn hóa chung | Chiều dài lắp rất ngắn |
| TN / TR | Hai ty song song | Không tiêu chuẩn hóa chung | Chống xoay, chịu mô men tốt hơn |
Phần đuôi mã mô tả kiểu lắp và đây là yếu tố quyết định xi lanh có gá được vào vị trí cũ hay không:
| Ký hiệu kiểu lắp | Cách lắp | Tình huống sử dụng thường gặp |
| FA / MF1 | Mặt bích đầu xi lanh | Đẩy vuông góc với tấm gá |
| FB / MF2 | Mặt bích đuôi xi lanh | Lực kéo về là chính |
| LB / MS | Chân đế hai bên | Lắp nằm ngang trên bệ máy |
| CA / MP4 | Đuôi có tai, chốt xoay | Cơ cấu lắc, quỹ đạo cong |
| TC | Ngõng trục giữa thân | Cần xoay quanh trục thân |
Ý nghĩ thông số kỹ thuật xi lanh khí nén
Sau khi hiểu được cách đọc ký hiệu, tiếp theo cần biết các con số đó thể hiện điều gì trong quá trình xi lanh làm việc. Ba thông số kỹ thuật xi lanh khí nén ảnh hưởng trực tiếp đến việc chọn sai hay chọn đúng gồm: đường kính piston, hành trình và áp suất. Chúng không tồn tại độc lập mà ràng buộc lẫn nhau, nên phần dưới đây sẽ phân tích lần lượt và chỉ ra mối liên hệ giữa chúng.
Đường kính piston
Đường kính piston là thông số quan trọng cần xác định đầu tiên khi lựa chọn xi lanh khí nén, bởi nó ảnh hưởng trực tiếp đến lực sinh ra ở cùng một mức áp suất. Piston càng lớn thì diện tích tác dụng càng lớn, nhờ đó xi lanh tạo ra lực đẩy càng cao. Tuy nhiên, không nên tùy tiện tăng áp suất để bù cho một piston có đường kính không phù hợp, vì mỗi xi lanh đều có giới hạn áp suất làm việc nhất định.

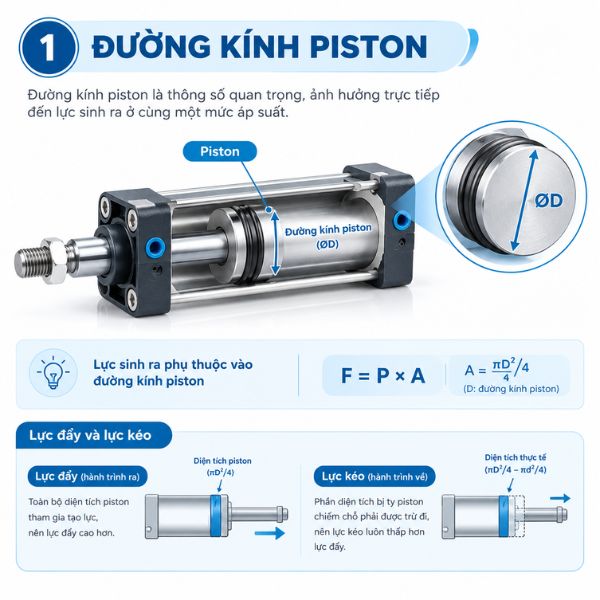

Mối quan hệ giữa đường kính piston và lực được thể hiện qua công thức F = P × A, trong đó A = πD²/4 là diện tích piston. Ở hành trình đẩy, toàn bộ diện tích piston tham gia tạo lực nên lực đẩy cao hơn. Khi piston thu về, phần diện tích bị ty piston chiếm chỗ phải được trừ đi, khiến lực kéo luôn thấp hơn lực đẩy trên cùng một xi lanh. Vì vậy, khi tính toán thực tế, cần xác định lực cần thiết ở cả hai chiều chuyển động.
Ảnh đường kính piston
Bảng dưới tra nhanh lực đẩy lý thuyết tại áp suất 0,6 MPa (6 bar) - mức áp suất vận hành phổ biến trong xưởng:
| Đường kính piston (mm) | Diện tích piston (mm²) | Lực đẩy lý thuyết tại 0,6 MPa (N) | Quy đổi xấp xỉ (kgf) |
| 16 | 201 | 121 | ≈ 12 |
| 20 | 314 | 188 | ≈ 19 |
| 25 | 491 | 295 | ≈ 30 |
| 32 | 804 | 483 | ≈ 49 |
| 40 | 1.257 | 754 | ≈ 77 |
| 50 | 1.964 | 1.178 | ≈ 120 |
| 63 | 3.117 | 1.87 | ≈ 191 |
| 80 | 5.027 | 3.016 | ≈ 308 |
| 100 | 7.854 | 4.712 | ≈ 480 |
(**) Lưu ý, lực thực tế của xi lanh sẽ thấp hơn lực lý thuyết do ma sát, tổn thất áp suất và hao hụt trên đường ống. Vì vậy, nên chọn đường kính piston có lực dư và tính thêm hệ số an toàn để xi lanh hoạt động ổn định trong thực tế.
Hành trình xi lanh khí nén
Nếu đường kính piston quyết định xi lanh tạo ra bao nhiêu lực, thì hành trình cho biết ty piston có thể di chuyển được bao xa. Đây là khoảng cách từ vị trí thu về đến vị trí đẩy ra của piston, quyết định phạm vi chuyển động của xi lanh trong quá trình làm việc.
Một số mức hành trình thường gặp:

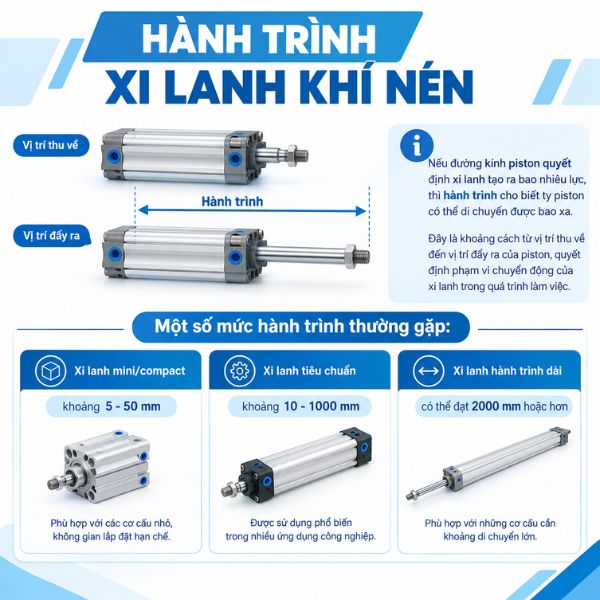

- Xi lanh mini/compact: khoảng 5-50 mm, phù hợp với các cơ cấu nhỏ, không gian lắp đặt hạn chế.
- Xi lanh tiêu chuẩn: khoảng 10-1000 mm, được sử dụng phổ biến trong nhiều ứng dụng công nghiệp.
- Xi lanh hành trình dài: có thể đạt 2000 mm hoặc hơn, phù hợp với những cơ cấu cần khoảng di chuyển lớn.
Ảnh hành trình xi lanh khí nén
Áp suất làm việc / phá hủy xi lanh khí nén
Áp suất là một trong những thông số quan trọng khi lựa chọn xi lanh khí nén, bởi nó ảnh hưởng trực tiếp đến lực mà xi lanh có thể tạo ra và độ an toàn trong quá trình vận hành. Khi xem thông số kỹ thuật, cần phân biệt rõ áp suất làm việc và áp suất phá hủy.

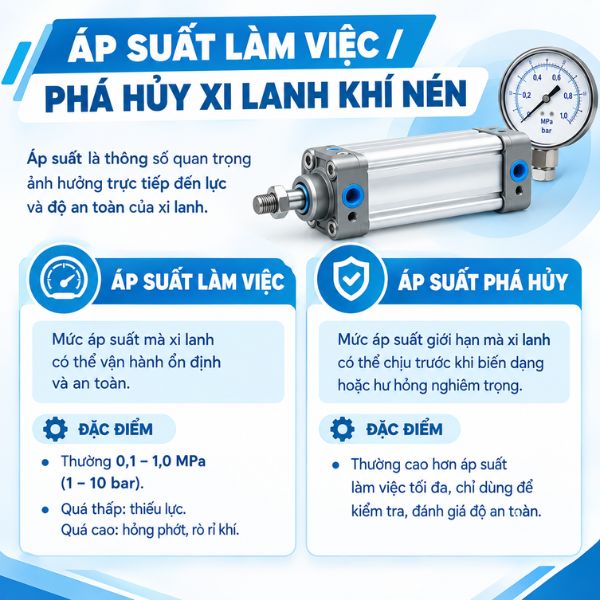

| Thông số | Ý nghĩa | Đặc điểm |
| Áp suất làm việc | Mức áp suất mà xi lanh có thể vận hành ổn định và an toàn trong thời gian dài. |
Thường khoảng 0,1-1,0 MPa (1-10 bar) tùy dòng sản phẩm. Áp suất quá thấp có thể khiến xi lanh thiếu lực; vượt giới hạn cho phép có thể làm hỏng phớt và gây rò rỉ khí. |
| Áp suất phá hủy | Mức áp suất giới hạn mà xi lanh có thể chịu trước khi xảy ra biến dạng hoặc hư hỏng nghiêm trọng. |
Thường cao hơn áp suất làm việc tối đa và chủ yếu dùng để kiểm tra, đánh giá độ an toàn, không sử dụng làm mức áp suất vận hành thực tế. |
Lưu ý: Với các dòng xi lanh khí nén tiêu chuẩn, áp suất làm việc thường nằm trong khoảng 0,1 - 1,0 MPa (1,5 – 10 bar), trong khi áp suất sử dụng thực tế tại nhiều xưởng phổ biến ở mức 0,4 - 0,7 MPa. Áp suất chịu đựng thường cao hơn áp suất làm việc tối đa và áp suất phá hủy còn cao hơn nữa. Tuy nhiên, các mức áp suất này có thể khác nhau tùy từng seri, vì vậy cần kiểm tra catalog của nhà sản xuất trước khi lựa chọn và sử dụng.
Ảnh áp suất làm việc / phá hủy xi lanh khí nénCâu hỏi thường gặp về thông số kỹ thuật xi lanh khí nén
Phần này tổng hợp nhanh những thắc mắc lặp lại nhiều nhất khi tra thông số kỹ thuật xi lanh khí nén, để tiện tham khảo trước khi đặt hàng.
Q1. Ký hiệu "S" ở cuối mã xi lanh nghĩa là gì?
Trong phần lớn quy ước, "S" cho biết xi lanh có vòng nam châm trên piston, tức là gắn được cảm biến hành trình để báo vị trí về PLC. Bản không có ký hiệu này sẽ không nhận tín hiệu cảm biến từ.
Q2. Đường kính piston và đường kính ty piston có phải một không?
Không. Con số trong mã sản phẩm là đường kính piston (buồng khí), còn đường kính ty piston là thông số riêng, nhỏ hơn và được ghi trong bảng thông số chi tiết. Đường kính ty ảnh hưởng đến lực kéo về và khả năng chịu uốn.
Q3. Vì sao lực thực tế nhỏ hơn lực trong bảng tra?
Vì bảng tra là lực lý thuyết, chưa trừ ma sát gioăng, tổn thất áp suất trên đường ống và van, cũng như hao hụt khi khí chưa nạp đầy buồng. Đây là lý do nên chọn dư lực thay vì chọn sát tải.
Q4. Có thể thay xi lanh khác seri nhưng cùng đường kính và hành trình không?
Chỉ khi kích thước lắp đặt và kiểu lắp trùng khớp. Hai xi lanh cùng ø63 × 200 nhưng khác seri có thể lệch chiều dài tổng thể, khoảng cách lỗ bắt và kiểu ren cổng khí, dẫn đến không gá được vào vị trí cũ.
Việc nắm rõ thông số kỹ thuật xi lanh khí nén như đường kính piston, hành trình, áp suất làm việc, tốc độ và kiểu lắp đặt sẽ giúp bạn lựa chọn đúng sản phẩm và hạn chế các vấn đề phát sinh khi vận hành. Mỗi hệ thống có yêu cầu khác nhau, vì vậy cần đối chiếu thông số thực tế với catalog trước khi lựa chọn. Nếu bạn chưa xác định được loại xi lanh phù hợp, hãy liên hệ Kỷ Nguyên Máy qua hotline 077.209.8686 để được tư vấn thông số, lựa chọn sản phẩm theo nhu cầu và hỗ trợ kỹ thuật. Liên hệ ngay để được hỗ trợ nhanh chóng!
