So sánh xi lanh đơn và xi lanh đôi: Khác nhau gì, nên chọn loại nào?

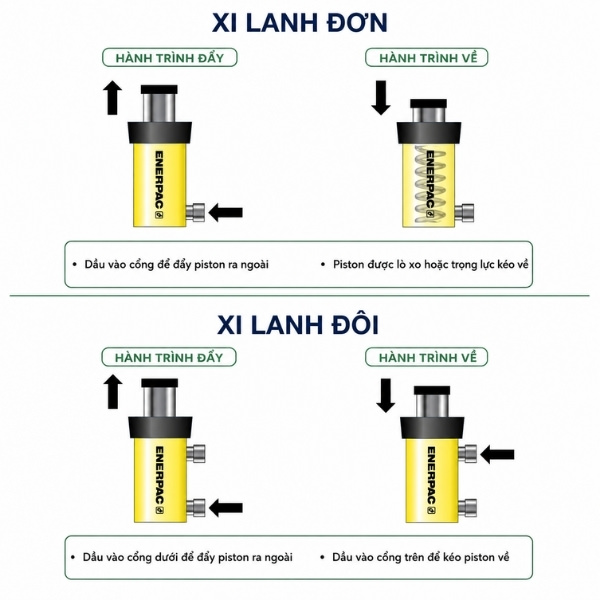

Xi lanh đơn và xi lanh đôi là gì?

Xi lanh đơn (tên tiếng anh Single Acting Hydraulic Cylinder) còn có các tên gọi khác như xi lanh tác động đơn, xi lanh tác dụng một chiều. Đây là loại xi lanh mà áp suất dầu chỉ tạo lực làm việc theo một chiều. Thông thường, dầu làm piston và cần piston đi ra; hành trình trở về không được tạo bởi áp suất thủy lực mà nhờ lò xo, trọng lực, tải trọng hoặc một lực cơ học bên ngoài.

Xi lanh đôi (tên tiếng anh Acting Hydraulic Cylinder) còn gọi là xi lanh tác động kép, xi lanh tác động hai chiều là loại xi lanh sử dụng áp suất dầu để tạo chuyển động cả hai chiều: vừa đẩy cần piston đi ra, vừa kéo cần piston thu vào. Xi lanh có ít nhất hai cửa dầu, tương ứng với khoang đầu piston và khoang đầu cần.

Xi lanh tác động đơn (Xi lanh đơn)

Cấu tạo và nguyên lý của xi lanh tác động đơn

• Thân xi lanh (Cylinder Barrel): Tạo bề mặt bên trong nhẵn để piston di chuyển.
• Piston và ty piston (Piston and Piston Rod): Tiếp nhận tác động của dầu thủy lực và chuyển đổi năng lượng của chất lỏng thành chuyển động tuyến tính.
• Nắp đầu và cổng dầu (End Cap and Port): Cho phép dầu thủy lực có áp suất đi vào xi lanh và tác động lên piston.
• Phớt làm kín (Seals): Ngăn dầu thủy lực rò rỉ, đồng thời đảm bảo xi lanh hoạt động hiệu quả.
• Cơ cấu hồi vị (Return Mechanism): Thường là lò xo hoặc lực tác động bên ngoài như trọng lực, có nhiệm vụ đưa piston trở về vị trí ban đầu khi áp suất dầu được giải phóng.

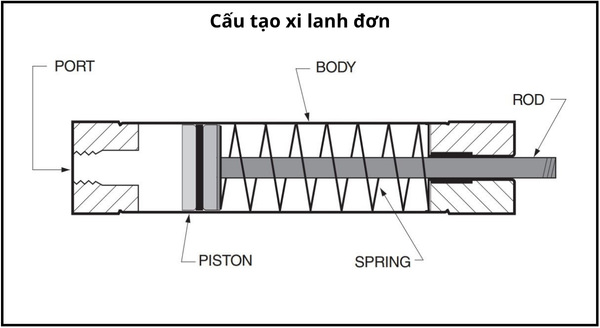

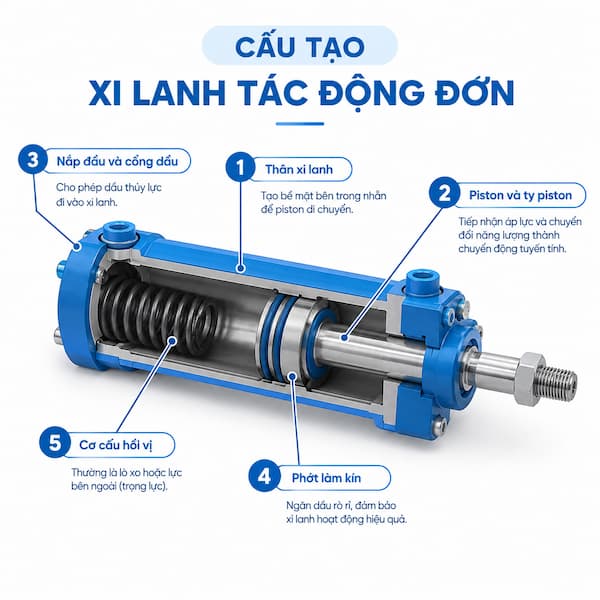

Ảnh cấu tạo của xi lanh tác động đơn

• Bơm thủy lực đưa dầu có áp suất vào bên trong xi lanh thông qua một cổng dầu duy nhất. Dầu đi vào khoang làm việc và tạo áp suất lên bề mặt piston.

• Khi áp suất dầu tăng, lực tác động lên piston cũng tăng theo. Piston bắt đầu di chuyển trong lòng xi lanh, đồng thời kéo hoặc đẩy ty piston chuyển động theo cùng hướng.

• Khi dầu tiếp tục được cấp vào, piston tiếp tục di chuyển và ty piston vươn ra để thực hiện công việc như nâng, đẩy hoặc tác động lên tải. Đối với loại sử dụng lò xo hồi vị, chuyển động này đồng thời làm nén lò xo bên trong xi lanh.

• Khi piston đã đạt đến vị trí hoặc hành trình mong muốn, quá trình cấp dầu được dừng lại. Khi áp suất thủy lực được giải phóng, dầu được đưa trở lại qua cùng cổng dầu đã sử dụng để cấp vào xi lanh.

• Sau khi áp suất dầu giảm, lực hồi vị bắt đầu tác động lên piston. Với xi lanh sử dụng lò xo, lò xo đã bị nén trước đó sẽ giãn ra và đẩy piston trở về vị trí ban đầu. Trong các thiết kế khác, trọng lực hoặc tải trọng bên ngoài có thể tạo lực để đưa piston trở lại.

• Khi piston và ty piston trở về vị trí ban đầu, xi lanh sẵn sàng thực hiện chu kỳ tiếp theo. Như vậy, dầu thủy lực tạo chuyển động chủ động theo một chiều, còn chuyển động hồi về được thực hiện bởi lò xo, tải trọng hoặc trọng lực.

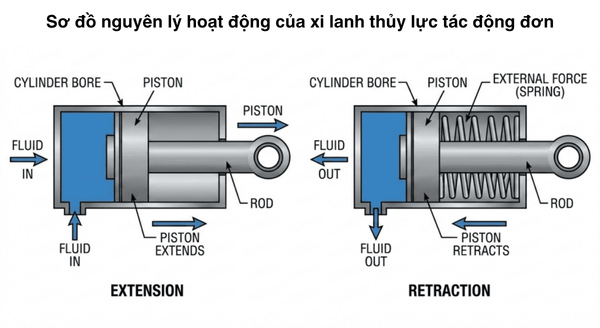

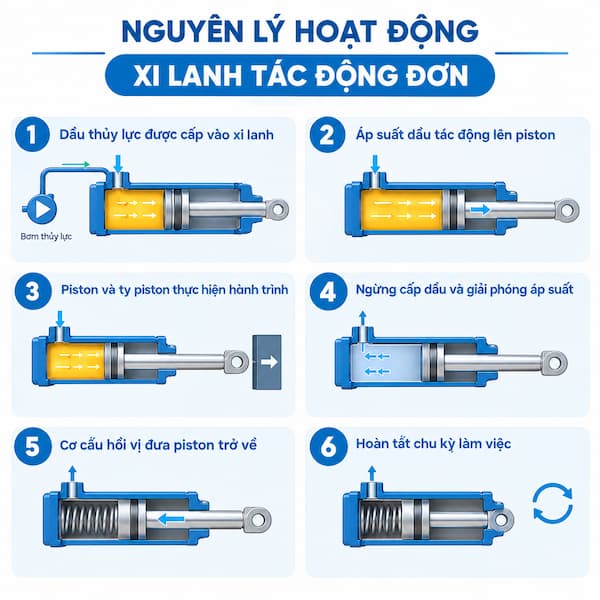

Ảnh sơ đồ nguyên lý hoạt động của xi lanh đơn

Ưu điểm của xi lanh thuỷ lực tác động đơn

• Cấu tạo đơn giản: Thiết kế ít bộ phận giúp xi lanh dễ lắp đặt, vận hành, tháo rời và sửa chữa.
• Chi phí thấp: Giá thành ban đầu thường thấp hơn xi lanh tác động kép. Việc chỉ sử dụng một cổng dầu cũng giúp giảm chi phí van, đường ống và các linh kiện liên quan.
• Dễ bảo trì: Lực thủy lực chỉ tác động theo một chiều nên có ít khu vực và bộ phận cần kiểm tra, bảo dưỡng hơn.
• Dễ vận hành và điều khiển: Cơ chế hoạt động tương đối đơn giản, phù hợp với các ứng dụng chỉ cần tạo chuyển động theo một hướng.
• An toàn: Xi lanh có vị trí nghỉ xác định, thường dễ nhận biết khi hệ thống mất nguồn, giúp hạn chế chuyển động bất ngờ và nguy cơ gây mất an toàn khi hệ thống hoạt động trở lại.

Nhược điểm của xi lanh thủy lực tác động đơn

• Lò xo có thể giảm độ ổn định theo thời gian: Đối với loại sử dụng lò xo hồi vị, sau thời gian dài hoạt động, đặc tính của lò xo có thể thay đổi, khiến vị trí cuối hành trình trở nên kém chính xác và khó xác định.
• Chỉ chuyển động theo một chiều: Xi lanh chỉ có thể tạo lực đẩy hoặc kéo theo một hướng, do đó khả năng kiểm soát chuyển động trong quá trình vận hành bị hạn chế.
• Hạn chế về tiêu chuẩn quốc tế: So với xi lanh tác động kép, số lượng xi lanh tác động đơn đáp ứng các tiêu chuẩn ISO phổ biến trên thị trường tương đối ít, khiến việc lựa chọn sản phẩm phù hợp với yêu cầu tiêu chuẩn có thể khó khăn hơn.

Xi lanh đôi (Xi lanh tác động kép)

Cấu tạo & nguyên lý xi lanh tác động kép

• Thân xi lanh (Cylinder Barrel): Chứa piston và tạo kết cấu chính cho xi lanh.
• Piston: Chia không gian bên trong thành hai khoang, cho phép dầu tác động lên cả hai phía.
• Ty piston (Rod): Gắn với piston và truyền lực thủy lực ra bên ngoài.
• Phớt làm kín (Seals): Ngăn rò rỉ dầu và duy trì áp suất bên trong xi lanh.
• Cổng dầu (Ports): Cho phép dầu thủy lực đi vào và thoát ra khỏi hai khoang.
• Nắp đầu (End Caps): Được lắp ở hai đầu thân xi lanh, tạo bề mặt làm kín và vị trí lắp đặt.

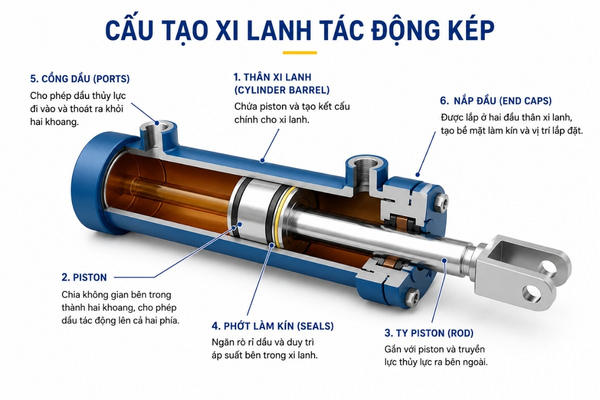

Ảnh cấu tạo của xi lanh tác động kép

Nguyên lý hoạt động của xi lanh tác động kép

• Dầu thủy lực có áp suất được cấp vào khoang phía sau piston.
• Áp suất dầu tác động lên piston, tạo lực đẩy piston và ty piston di chuyển về phía trước.
• Ty piston đẩy ra ngoài, thực hiện công việc như nâng, đẩy hoặc di chuyển tải.
• Đồng thời, dầu ở khoang phía còn lại được đẩy ra ngoài qua cổng dầu và trở về hệ thống.

• Van điều khiển đảo chiều dòng dầu, đưa dầu có áp suất vào khoang phía ty piston.
• Áp suất dầu tác động lên piston theo hướng ngược lại, làm piston di chuyển về phía sau.
• Ty piston thu vào trong thân xi lanh, hoàn tất hành trình trở về.
• Đồng thời, dầu trong khoang đối diện được đẩy ra qua cổng dầu còn lại và trở về hệ thống.

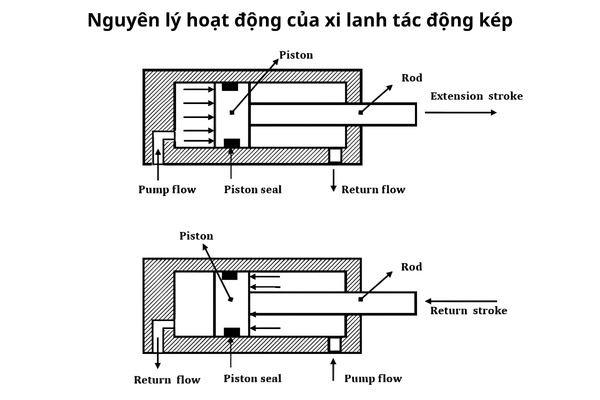

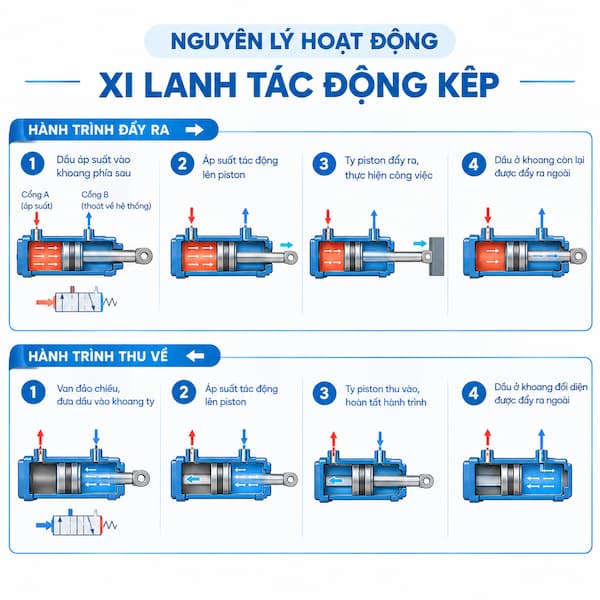

Ảnh nguyên lý hoạt động của xi lanh tác động kép

Ưu điểm của xi lanh tác động kép

• Tạo lực chủ động ở cả hai chiều: xi lanh có thể vừa đẩy vừa kéo tải.
• Kiểm soát được cả hành trình đi ra và thu về: tốc độ, lực và hướng chuyển động có thể điều chỉnh bằng van và lưu lượng dầu.
• Không phụ thuộc vào trọng lực: xi lanh có thể làm việc theo phương ngang, phương nghiêng hoặc lắp ngược.
• Hành trình hồi nhanh và ổn định hơn: không phải chờ tải hoặc lò xo đưa piston về.
• Phù hợp với chu kỳ làm việc lặp lại: đặc biệt trong máy ép, máy kẹp, thiết bị tự động hóa và máy công trình.
• Có khả năng tạo lực kéo: đây là ưu điểm quan trọng so với xi lanh tác động đơn.
• Định vị tải tốt hơn: khi kết hợp với van phân phối, van khóa hoặc van cân bằng phù hợp.
• Linh hoạt trong bố trí máy: có thể lắp theo nhiều hướng khác nhau.
• Tăng năng suất: hành trình đi và về đều được điều khiển bằng thủy lực, giúp rút ngắn thời gian chu kỳ.

Nhược điểm của xi lanh tác động kép

• Chi phí cao hơn: cần nhiều chi tiết hơn, hai đường ống và van điều khiển phù hợp.
• Mạch thủy lực phức tạp hơn: thường cần van phân phối 4/3, 4/2 hoặc loại tương đương.
• Nhiều điểm có thể rò rỉ hơn: có hai cửa dầu, nhiều phớt và nhiều mối nối.
• Yêu cầu bảo dưỡng cao hơn: cần kiểm tra phớt piston, phớt cần, bạc dẫn hướng, ống mềm và van.
• Lực đi ra và thu về không bằng nhau: lực thu về thấp hơn do diện tích cần piston chiếm một phần diện tích piston.
• Có thể xảy ra hiện tượng trôi tải: nếu van, phớt piston hoặc mạch thủy lực bị rò rỉ.
• Cần kiểm soát dầu hồi: dầu ở khoang đối diện phải thoát ra đủ nhanh; nếu bị hạn chế, xi lanh có thể chạy giật hoặc tăng áp suất bất thường.
• Nhạy cảm với tải ngang: tải lệch tâm có thể làm mòn cần piston, bạc dẫn hướng và phớt.
• Kích thước và khối lượng có thể lớn hơn: đặc biệt khi cần đường kính piston và cần piston lớn để chịu tải.
• Tiêu thụ năng lượng trong cả hai hành trình: bơm phải cung cấp lưu lượng dầu cho cả chiều đi ra và thu về.
• Cần thiết bị an toàn khi giữ tải: trong ứng dụng nâng, nên dùng van chống tụt, van khóa thủy lực hoặc cơ cấu chống rơi độc lập.

Bảng so sánh: Xi lanh tác động đơn và xi lanh tác động kép

Nên chọn xi lanh thủy lực đơn hay xi lanh thủy lực đôi?

• Cơ cấu có thể tận dụng trọng lực để hồi vị, ví dụ ben nâng thùng xe tải, kích thủy lực, bàn nâng hạ theo phương thẳng đứng.
• Chỉ cần lực chủ động một chiều, chiều về không mang tải hoặc tải nhẹ, ví dụ cơ cấu ép đơn giản, kẹp giữ, khóa chốt.
• Cần tính năng an toàn fail-safe với loại hồi lò xo, ví dụ cơ cấu kẹp giữ cần tự động nhả về vị trí an toàn khi mất áp suất dầu đột ngột.
• Ngân sách hạn chế hoặc muốn giảm thiểu điểm bảo trì, rò rỉ trong hệ thống thủy lực đơn giản.

• Cần lực lớn, đều ở cả hai chiều, ví dụ máy ép thủy lực, máy uốn tôn, cẩu trục nâng hạ tải nặng theo cả hai hướng.
• Cơ cấu lắp đặt theo phương ngang, nghiêng hoặc bất kỳ hướng nào không tận dụng được trọng lực để hồi vị.
• Cần kiểm soát tốc độ và vị trí chính xác, đặc biệt trong máy CNC, robot công nghiệp có tích hợp van servo, cảm biến hành trình, yêu cầu độ lặp lại cao qua hàng nghìn chu kỳ.
• Chấp nhận chi phí đầu tư và bảo trì cao hơn để đổi lấy lực ổn định, độ bền và độ chính xác trong môi trường sản xuất liên tục.
