Hướng dẫn chọn chốt định vị cho khuôn và đồ gá để giảm sai số

Trong quá trình gia công cơ khí, chốt định vị cho đồ gá và thiết bị cố định là chi tiết quan trọng giúp xác định chính xác vị trí tương quan giữa các bộ phận của khuôn và đồ gá. Việc lựa chọn chốt không phù hợp về kích thước, vật liệu hoặc dung sai có thể làm tăng sai số lắp ráp, ảnh hưởng đến độ chính xác gia công và tuổi thọ của thiết bị. Vì vậy, cần xem xét kỹ yêu cầu kỹ thuật và điều kiện làm việc trước khi lựa chọn. Bài viết này sẽ hướng dẫn chọn chốt định vị cho khuôn và đồ gá, giúp giảm sai số, kéo dài tuổi thọ khuôn và tăng tỷ lệ sản phẩm đạt.

Ảnh hướng dẫn chọn chốt định vị cho khuôn và đồ gá để giảm sai số

Chốt định vị là gì?

Chốt định vị là chi tiết cơ khí được sử dụng để xác định và duy trì vị trí tương quan giữa hai hoặc nhiều bộ phận trong quá trình lắp ráp, gia công hoặc vận hành. Chốt thường có dạng trụ, được chế tạo với độ chính xác cao về kích thước và dung sai nhằm bảo đảm các chi tiết được lắp đúng vị trí theo yêu cầu thiết kế.

Trong khuôn mẫu và đồ gá gia công cơ khí, chốt định vị giúp cố định vị trí phôi, căn chỉnh các tấm khuôn và hạn chế sai lệch giữa các bộ phận. Tùy theo kết cấu và điều kiện làm việc, chốt có thể được làm từ thép carbon, thép hợp kim hoặc vật liệu đã qua xử lý nhiệt để tăng độ cứng và khả năng chống mài mòn.

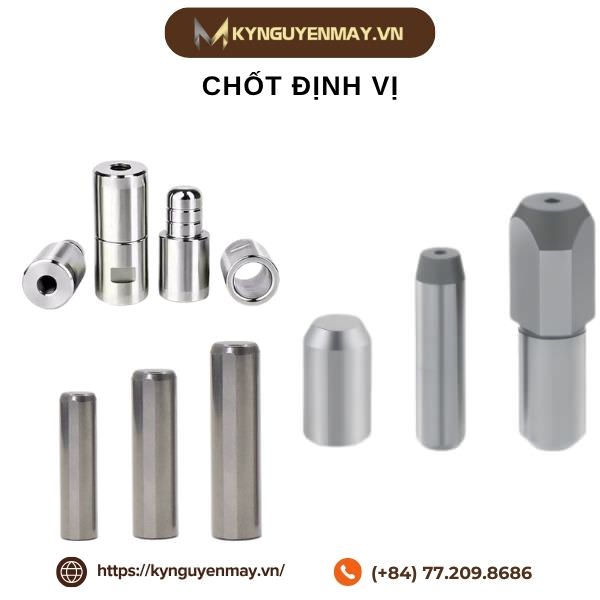

Ảnh chốt định vị

Các loại chốt định vị

Các loại chốt định vị phổ biến gồm:

• Chốt trụ thẳng (Straight Dowel Pin): Dạng trụ đặc, không đầu, dùng cho lỗ thông để căn chỉnh vị trí cố định giữa hai chi tiết.
• Chốt định vị có ren trong (Pull Dowel Pin): Có một đầu taro ren hệ mét hoặc lỗ ren giúp dễ dàng tháo chốt ra khỏi lỗ mù (blind hole).
• Chốt định vị có bậc (Shouldered Pin): Thân có các đường kính lớn nhỏ khác nhau, dùng để định vị kết hợp giới hạn vị trí.
• Chốt ống / Chốt lò xo (Spring Pin / Roll Pin): Dạng ống rỗng có xẻ rãnh dọc với độ đàn hồi cao, giúp lắp ép dễ dàng và bám chặt trong lỗ.
• Chốt bi / Chốt khóa nhanh (Ball Lock Pin / Cotter Pin): Trang bị cơ cấu bi khóa hoặc chốt giữ, dùng cho các vị trí tháo lắp thường xuyên.
• Chốt bật / Chốt định vị có núm kéo (Indexing Plunger): Có kết cấu lò xo kết hợp núm hoặc vòng kéo để nhả chốt nhanh, thường dùng trong cơ cấu điều chỉnh vị trí.
• Chốt đầu côn / Đầu vát (Tapered / Beveled Pin): Thân dạng côn hoặc vát ở đầu giúp dẫn hướng dễ dàng khi đưa chốt vào lỗ, tránh làm trầy xước bề mặt.

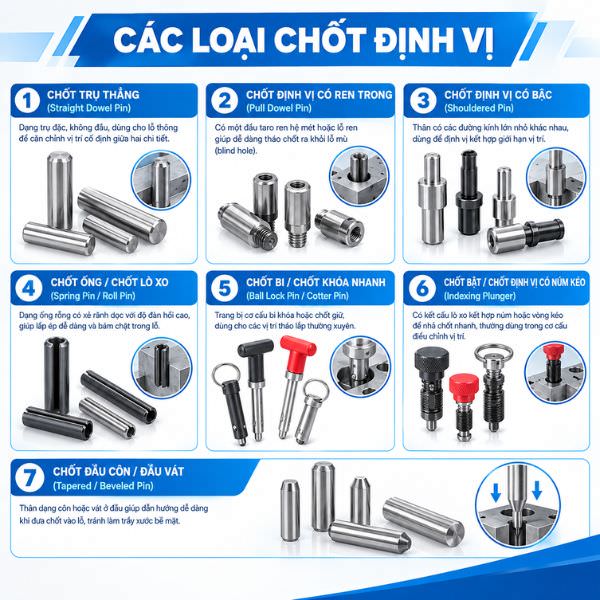

Ảnh các loại chốt định vị

Hướng dẫn chọn chốt định vị cho khuôn và đồ gá chi tiết

Để lựa chọn chốt định vị phù hợp cho khuôn và đồ gá, cần xem xét đồng thời yêu cầu về độ chính xác, kết cấu lắp ráp, tải trọng và điều kiện làm việc thực tế. Mỗi yếu tố đều ảnh hưởng đến khả năng định vị, độ ổn định và tuổi thọ của chốt trong quá trình sử dụng. Dưới đây là những tiêu chí quan trọng cần xem xét khi lựa chọn.

Xác định mục đích và vị trí sử dụng chốt định vị

Trước tiên, cần xác định chốt được sử dụng trong khuôn dập, khuôn ép nhựa, đồ gá phay, đồ gá khoan hay các cơ cấu lắp ráp cơ khí. Mỗi ứng dụng có yêu cầu khác nhau về độ chính xác, khả năng chịu lực và tần suất tháo lắp. Chẳng hạn, chốt định vị trong khuôn cần duy trì sự đồng tâm hoặc tương quan chính xác giữa các tấm khuôn, trong khi chốt trên đồ gá có nhiệm vụ xác định vị trí phôi để bảo đảm độ chính xác khi gia công.

Ngoài mục đích sử dụng, cần xác định chốt định vị phôi, định vị các bộ phận của khuôn hay liên kết các chi tiết với nhau. Việc làm rõ chức năng ngay từ đầu giúp lựa chọn đúng kiểu chốt, hạn chế tình trạng chốt bị lỏng, khó tháo lắp hoặc không đáp ứng yêu cầu định vị trong quá trình vận hành.

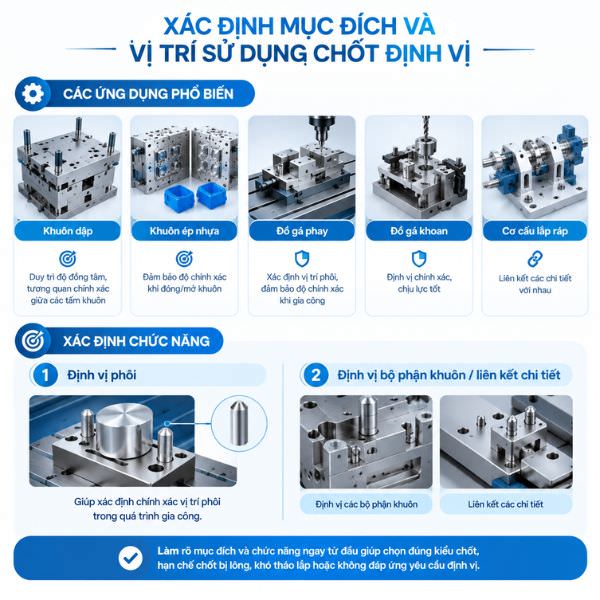

Ảnh xác định mục đích và vị trí sử dụng chốt định vị

Xác định đường kính, chiều dài và dung sai lắp ghép

Kích thước chốt phải phù hợp với lỗ lắp và khoảng không gian bố trí trong khuôn hoặc đồ gá. Đường kính ảnh hưởng đến độ chính xác định vị và khả năng chịu lực, còn chiều dài cần đáp ứng độ sâu ăn khớp theo thiết kế. Chốt quá ngắn có thể không bảo đảm độ ổn định; chốt quá dài có thể cản trở chuyển động hoặc ảnh hưởng đến các bộ phận lân cận.

Bên cạnh kích thước danh nghĩa, cần xác định dung sai của chốt và lỗ. Có thể phân biệt các trường hợp lắp ghép thường gặp như sau:

• Lắp chặt: Giữ chốt cố định trong lỗ, phù hợp với vị trí không yêu cầu tháo chốt thường xuyên.
• Lắp có khe hở: Cho phép lắp vào và tháo ra thuận tiện, phù hợp với vị trí cần tháo lắp hoặc có chuyển động tương đối theo thiết kế.
• Lắp trung gian: Có thể tạo độ hở hoặc độ dôi nhỏ tùy theo sai lệch kích thước thực tế, được cân nhắc khi cần cân bằng giữa độ chính xác và khả năng tháo lắp.

Các ký hiệu dung sai như H7, g6, h6 hoặc p6 cần được lựa chọn theo hệ thống dung sai, kích thước danh nghĩa và yêu cầu của cụm lắp. Không nên mặc định một cặp dung sai cho mọi loại chốt, bởi kiểu lắp phù hợp còn phụ thuộc vào việc chốt được cố định ở một phía hay phải tháo lắp ở cả hai phía.

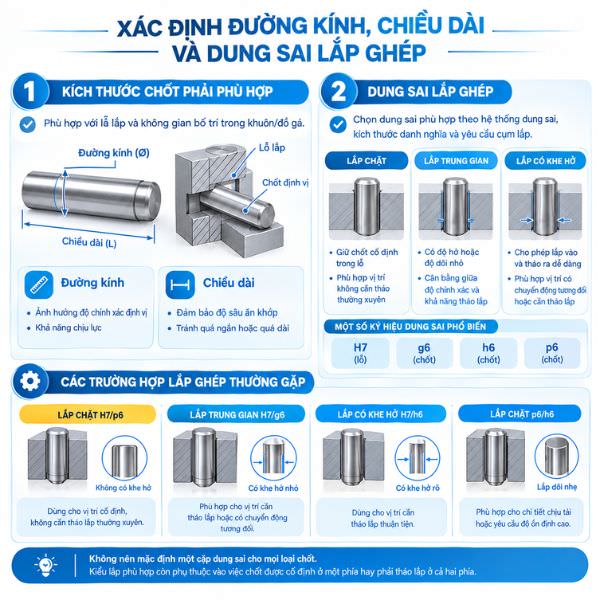

Ảnh xác định đường kính, chiều dài và dung sai lắp ghép

Lựa chọn vật liệu và độ cứng theo điều kiện làm việc

Chốt định vị thường xuyên tiếp xúc với lỗ lắp và có thể chịu ma sát trong quá trình tháo lắp, đóng mở khuôn hoặc thay đổi phôi. Vì vậy, vật liệu cần đáp ứng yêu cầu về độ bền, khả năng chống mài mòn và độ ổn định kích thước.

Một số vật liệu có thể được cân nhắc gồm:

• Thép ổ lăn SUJ2: Có khả năng đạt độ cứng cao sau xử lý nhiệt, phù hợp với các ứng dụng cần chống mài mòn tốt khi đáp ứng yêu cầu thiết kế.
• Thép công cụ SKD11: Có khả năng chống mài mòn tốt sau xử lý nhiệt, được sử dụng trong các chi tiết khuôn và cơ cấu chịu mài mòn.
• Thép không gỉ SUS420: Có thể được cân nhắc khi cần kết hợp khả năng chống ăn mòn và độ cứng, tùy mác vật liệu và chế độ xử lý nhiệt.
• Hợp kim cứng carbide: Phù hợp với một số ứng dụng chuyên biệt đòi hỏi khả năng chống mài mòn rất cao, nhưng cần cân nhắc chi phí và độ giòn của vật liệu.

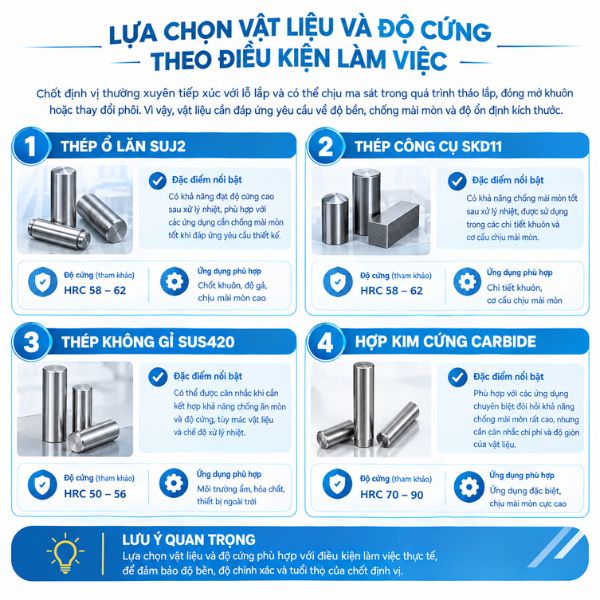

Ảnh Lựa chọn vật liệu và độ cứng theo điều kiện làm việc

Xác định cách bố trí chốt trên khuôn và đồ gá

Bố trí chốt ảnh hưởng trực tiếp đến khả năng xác định vị trí và hạn chế sai lệch khi lắp ráp. Nếu đặt chốt không phù hợp, cụm chi tiết có thể bị kẹt khi lắp, khó tháo khuôn hoặc phát sinh sai số do các lỗ không đồng trục.

Với đồ gá định vị phôi, cần bố trí các điểm định vị theo nguyên tắc khống chế các bậc tự do cần thiết của chi tiết. Chẳng hạn, khi định vị một chi tiết dạng tấm, có thể sử dụng các mặt tỳ để xác định mặt chuẩn, kết hợp chốt để xác định vị trí trong mặt phẳng. Cách bố trí phải bảo đảm phôi không bị xê dịch trong quá trình kẹp và gia công.

Với cụm khuôn có nhiều chốt, cần xem xét khoảng cách giữa các chốt, hướng lắp và khả năng sai lệch do dung sai tích lũy. Trong một số thiết kế, việc sử dụng một điểm định vị chính kết hợp một điểm định vị cho phép bù sai lệch theo hướng cần thiết sẽ hạn chế tình trạng kẹt do sai số gia công hoặc giãn nở nhiệt. Tuy nhiên, cách bố trí cụ thể phải dựa trên kết cấu khuôn và yêu cầu thiết kế, không áp dụng máy móc cho mọi cụm lắp.

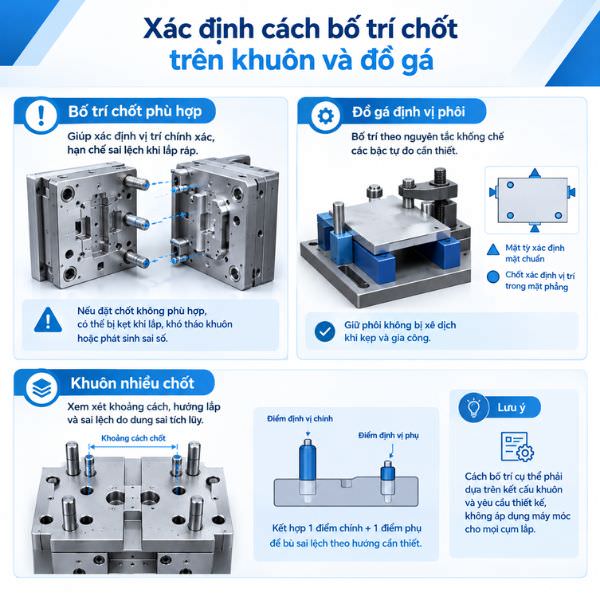

Ảnh xác định cách bố trí chốt trên khuôn và đồ gá

Kiểm tra lỗ lắp và độ chính xác trước khi lắp đặt

Ngay cả khi chọn đúng loại chốt, chất lượng định vị vẫn có thể bị ảnh hưởng nếu lỗ lắp gia công không đạt yêu cầu. Các lỗi thường gặp gồm lỗ sai đường kính, sai vị trí tâm, có ba via hoặc bề mặt bị xước. Những vấn đề này có thể khiến chốt khó lắp, bị lỏng hoặc làm sai lệch vị trí giữa các bộ phận.

Trước khi lắp, cần kiểm tra các yếu tố sau:

• Đường kính và dung sai lỗ theo bản vẽ.
• Độ sâu lỗ và chiều dài ăn khớp của chốt.
• Vị trí tâm, khoảng cách và độ song song giữa các lỗ khi có yêu cầu.
• Bề mặt lỗ và chốt có bị xước, biến dạng hoặc bám phoi không.
• Chốt có được giữ cố định đúng vị trí sau khi lắp hay không.
• Có thể sử dụng dụng cụ đo phù hợp như panme, đồng hồ đo lỗ hoặc dưỡng kiểm chốt để xác nhận kích thước. Với lỗ yêu cầu độ chính xác cao, phương pháp doa và kiểm tra cần phù hợp với dung sai thiết kế. Không nên dùng lực đóng quá lớn để xử lý chốt khó lắp vì nguyên nhân có thể xuất phát từ sai lệch kích thước hoặc vị trí lỗ.

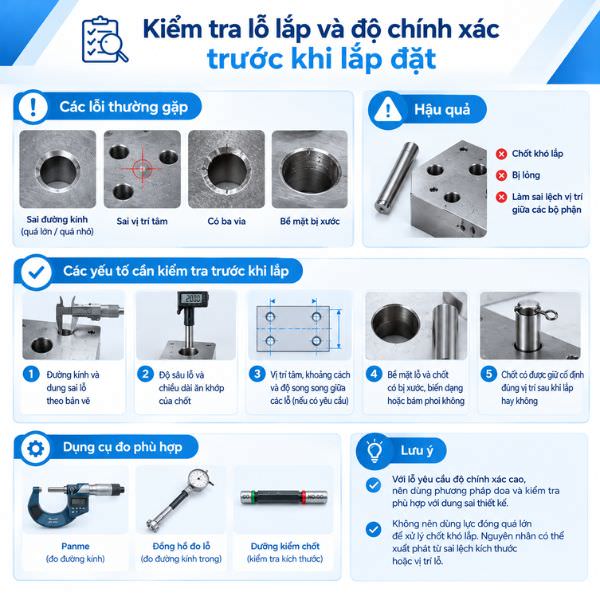

Ảnh kiểm tra lỗ lắp và độ chính xác trước khi lắp đặt

Đối chiếu thông số trước khi đặt mua chốt định vị

Sau khi xác định được loại chốt cần sử dụng, hãy tổng hợp các thông tin kỹ thuật để đối chiếu với catalogue hoặc cung cấp cho nhà cung cấp. Việc này giúp hạn chế nhầm lẫn giữa các mã chốt có hình dạng tương tự nhưng khác kích thước hoặc dung sai.

Các thông tin nên chuẩn bị gồm:

• Loại khuôn hoặc đồ gá và chức năng của chốt.
• Kiểu chốt, đường kính và chiều dài.
• Dung sai chốt, dung sai lỗ và kiểu lắp yêu cầu.
• Vật liệu, độ cứng và yêu cầu xử lý bề mặt.
• Bản vẽ kỹ thuật hoặc mã linh kiện đang sử dụng.
• Số lượng cần mua và yêu cầu về khả năng thay thế

Những lưu ý khi lựa chọn và sử dụng chốt định vị

Khi lựa chọn chốt định vị cho khuôn và đồ gá, cần chú ý đến các thông số kỹ thuật và điều kiện lắp đặt để hạn chế sai số, tránh hư hỏng trong quá trình sử dụng. Dưới đây là những điểm quan trọng cần kiểm tra:

• Không chọn chốt chỉ dựa vào đường kính: Cần đối chiếu thêm chiều dài, dung sai, vật liệu, độ cứng và kiểu lắp ghép để bảo đảm chốt phù hợp với kết cấu khuôn hoặc đồ gá.
• Kiểm tra dung sai của chốt và lỗ lắp: Lỗ lắp cần đáp ứng yêu cầu về kích thước, vị trí và độ chính xác theo bản vẽ. Lỗ sai lệch hoặc có ba via có thể khiến chốt bị lỏng, khó lắp hoặc làm giảm độ chính xác định vị.
• Không dùng lực quá lớn khi lắp chốt: Nếu chốt khó lắp, cần kiểm tra kích thước và tình trạng bề mặt trước khi xử lý. Việc đóng chốt bằng lực quá mạnh có thể làm biến dạng chốt, hỏng lỗ hoặc ảnh hưởng đến các chi tiết xung quanh.
• Kiểm tra độ mài mòn trong quá trình sử dụng: Với khuôn và đồ gá hoạt động thường xuyên, cần theo dõi tình trạng chốt và lỗ lắp. Khi phát hiện chốt bị cong, mòn, rơ lỏng hoặc ăn mòn, cần đánh giá và thay thế nếu không còn đáp ứng yêu cầu kỹ thuật.
• Đối chiếu mã sản phẩm trước khi đặt mua: Nên cung cấp bản vẽ hoặc thông tin về kích thước, dung sai, vật liệu và vị trí lắp để xác định đúng loại chốt. Điều này giúp hạn chế nhầm mã, tránh phát sinh chi phí do mua sai linh kiện.
