Sơ đồ mạch khí nén cơ bản - Van đảo chiều 5/2, bộ lọc điều áp FRL

Trong các hệ thống tự động hóa, khí nén được sử dụng rộng rãi để điều khiển chuyển động của xi lanh và các cơ cấu chấp hành. Để hệ thống hoạt động ổn định, việc nắm rõ sơ đồ mạch khí nén cơ bản, cách bố trí van đảo chiều 5/2 và bộ lọc điều áp FRL là điều cần thiết. Hiểu đúng nguyên lý kết nối giữa các thiết bị giúp quá trình lắp đặt, vận hành và bảo trì thuận tiện hơn, đồng thời hạn chế những sai sót không đáng có. Hãy cùng Kỷ Nguyên Máy tìm hiểu chi tiết sơ đồ mạch khí nén và vai trò của từng thiết bị trong hệ thống.

Ảnh sơ đồ mạch khí nén cơ bản - Van đảo chiều 5/2, bộ lọc điều áp FRL

Cấu tạo của mạch điều khiển khí nén

Để hiểu rõ cách thức hoạt động của hệ thống khí nén sử dụng van đảo chiều 5/2 và bộ lọc điều áp FRL, trước tiên cần nắm được cấu tạo và chức năng của từng bộ phận trong mạch. Dưới đây là những thành phần cơ bản tạo nên một mạch điều khiển khí nén và vai trò của chúng trong quá trình vận hành.

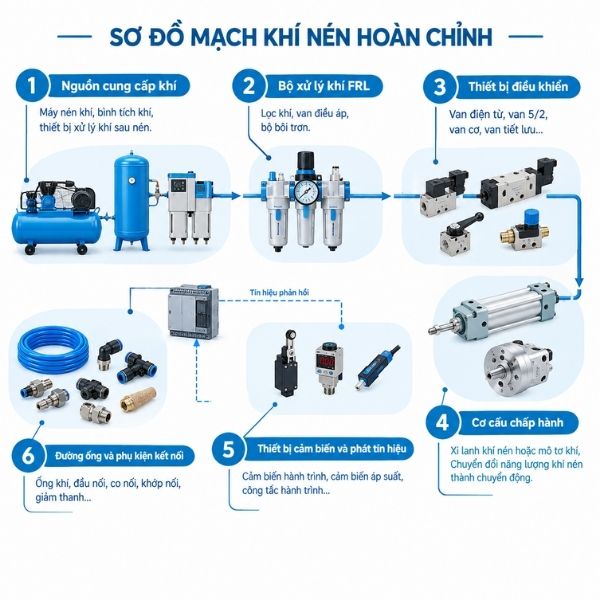

Sơ đồ mạch khí nén hoàn chỉnh

Một mạch điều khiển khí nén hoàn chỉnh được tạo thành từ nhiều nhóm thiết bị, mỗi nhóm đảm nhận một chức năng riêng và liên kết với nhau theo một trình tự nhất định. Các thành phần thường gặp gồm:

• Nguồn cung cấp khí: Bao gồm máy nén khí, bình tích khí và các thiết bị hỗ trợ xử lý khí sau nén. Nhóm này có nhiệm vụ cung cấp lượng khí với áp suất phù hợp cho toàn bộ mạch.
• Bộ xử lý khí FRL: Thường gồm lọc khí, van điều áp và bộ bôi trơn. Thiết bị giúp loại bỏ tạp chất, hơi ẩm, ổn định áp suất và hỗ trợ bôi trơn các phần tử khí nén khi cần thiết.
• Thiết bị điều khiển: Gồm van điện từ, van đảo chiều 5/2, van cơ, van tiết lưu và các loại van chức năng khác. Chúng kiểm soát hướng đi, lưu lượng và trạng thái của dòng khí theo yêu cầu vận hành.
• Cơ cấu chấp hành: Phổ biến là xi lanh khí nén hoặc mô tơ khí. Đây là bộ phận tiếp nhận năng lượng từ khí nén và chuyển thành chuyển động để thực hiện các thao tác như đẩy, kéo, kẹp hoặc xoay.
• Thiết bị cảm biến và phát tín hiệu: Có thể sử dụng cảm biến hành trình, cảm biến áp suất hoặc công tắc hành trình để theo dõi trạng thái của cơ cấu và gửi tín hiệu phản hồi về hệ thống điều khiển.
• Đường ống và phụ kiện kết nối: Bao gồm ống khí, đầu nối, co nối, khớp nối, giảm thanh... giúp kết nối các thiết bị trong mạch, duy trì đường truyền khí ổn định và hạn chế thất thoát áp suất.

Trong mạch khí nén, FRL và van đảo chiều 5/2 là hai phần tử thường được quan tâm, bởi FRL đảm nhiệm xử lý và ổn định nguồn khí, còn van 5/2 kiểm soát hướng chuyển động của cơ cấu chấp hành.

Ảnh Sơ đồ mạch khí nén hoàn chỉnh

Ba nhóm phần tử trong mọi mạch khí nén

Dù mạch đơn giản hay phức tạp, các phần tử đều rơi vào một trong ba nhóm:

• Nhóm xử lý nguồn khí: van khóa, bộ lọc điều áp FRL, bình tích áp
• Nhóm điều khiển: van đảo chiều, van tiết lưu, van một chiều, van xả nhanh
• Nhóm chấp hành: xi lanh tác động đơn, xi lanh tác động kép, motor khí, xi lanh xoay

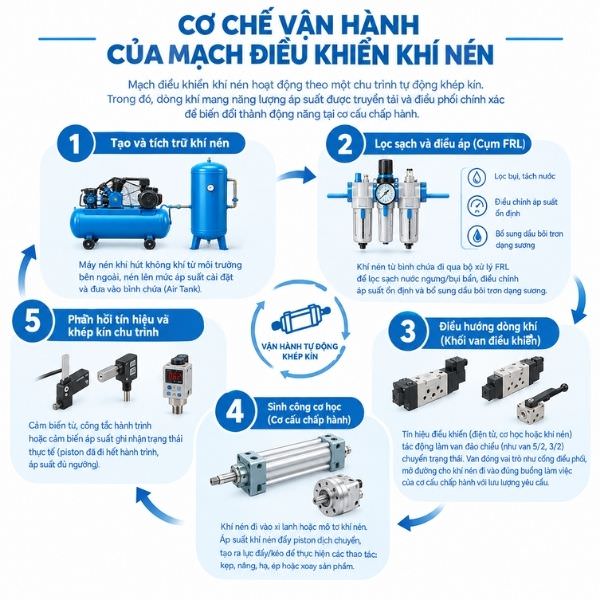

Cơ chế vận hành của mạch điều khiển khí nén

Mạch điều khiển khí nén hoạt động theo một chu trình tự động khép kín. Trong đó, dòng khí mang năng lượng áp suất được truyền tải và điều phối chính xác để biến đổi thành động năng tại cơ cấu chấp hành.

Bước 1: Tạo và tích trữ khí nén

Máy nén khí hút không khí từ môi trường bên ngoài, nén lên mức áp suất cài đặt và đưa vào bình chứa (Air Tank).

Bước 2: Lọc sạch và điều áp (Cụm FRL)

Khí nén từ bình chứa đi qua bộ xử lý FRL để lọc sạch nước ngưng/bụi bẩn, điều chỉnh áp suất ổn định và bổ sung dầu bôi trơn dạng sương.

Bước 3: Điều hướng dòng khí (Khối van điều khiển)

Tín hiệu điều khiển (điện từ, cơ học hoặc khí nén) tác động làm van đảo chiều (như van 5/2, 3/2) chuyển trạng thái.

Van đóng vai trò như cổng điều phối, mở đường cho khí nén đi vào đúng buồng làm việc của cơ cấu chấp hành với lưu lượng yêu cầu.

Bước 4: Sinh công cơ học (Cơ cấu chấp hành)

Khí nén đi vào xi lanh hoặc mô tơ khí nén. Áp suất khí nén đẩy piston dịch chuyển, tạo ra lực đẩy/kéo để thực hiện các thao tác: kẹp, nâng, hạ, ép hoặc xoay sản phẩm.

Bước 5: Phản hồi tín hiệu và khép kín chu trình

Cảm biến từ, công tắc hành trình hoặc cảm biến áp suất ghi nhận trạng thái thực tế (piston đã đi hết hành trình, áp suất đủ ngưỡng).

Tín hiệu phản hồi được truyền về bộ điều khiển (PLC/Rơ-le) để kích hoạt bước tiếp theo hoặc ngắt dòng khí, hoàn tất một chu kỳ làm việc.

Ảnh Cơ chế vận hành của mạch điều khiển khí nén

Van đảo chiều 5/2 trong sơ đồ mạch khí nén

Van đảo chiều 5/2 có nhiệm vụ đổi chiều dòng khí, qua đó điều khiển xi lanh tác động kép đi ra và đi về. Xi lanh tác động kép có hai buồng khí ở hai phía piston. Muốn piston di chuyển, phải cấp khí vào một buồng và đồng thời xả khí buồng còn lại. Van 3/2 chỉ làm được một chiều nên không đáp ứng được yêu cầu này, đó là lý do van 5/2 trở thành lựa chọn tiêu chuẩn.

Nguyên lý hoạt động

Van 5/2 chỉ có hai trạng thái, và ở mỗi trạng thái các cửa thông với nhau theo cặp cố định:

• Trạng thái ban đầu: cửa 1 thông cửa 2, cửa 4 thông cửa 5. Khí vào một buồng xi lanh, buồng kia xả qua cửa 5.
• Trạng thái sau khi tác động: cửa 1 thông cửa 4, cửa 2 thông cửa 3. Khí đảo sang buồng đối diện, buồng trước đó xả qua cửa 3.

Điểm đáng chú ý là van có hai cửa xả tách rời là cửa 3 và cửa 5. Nhờ vậy có thể lắp hai van tiết lưu riêng biệt để chỉnh tốc độ đi ra và đi về độc lập với nhau.

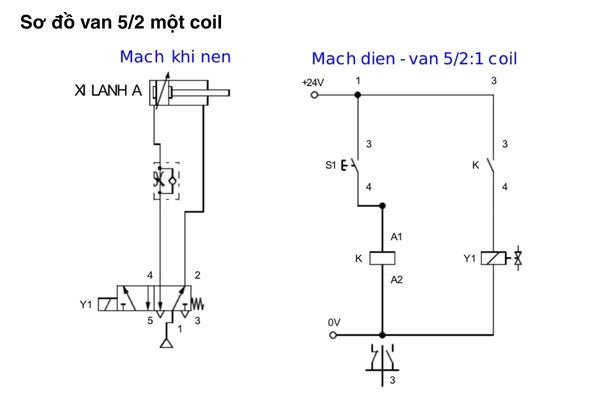

Van 5/2 một coil

Loại này có một cuộn coil điện từ ở một đầu và một lò xo hồi vị ở đầu còn lại.

• Cấp điện cho coil, van chuyển sang vị trí làm việc và giữ nguyên trong suốt thời gian có điện.
• Ngắt điện, lò xo đẩy nòng van trở lại vị trí ban đầu.

• Mạch điện điều khiển đơn giản, chỉ cần một ngõ ra
• Khi mất điện, xi lanh luôn trở về một vị trí xác định, thuận lợi cho việc thiết kế an toàn

• Coil phải có điện liên tục để giữ trạng thái, sinh nhiệt và tiêu thụ điện suốt thời gian đó

Ảnh sơ đồ van 5/2 một coil

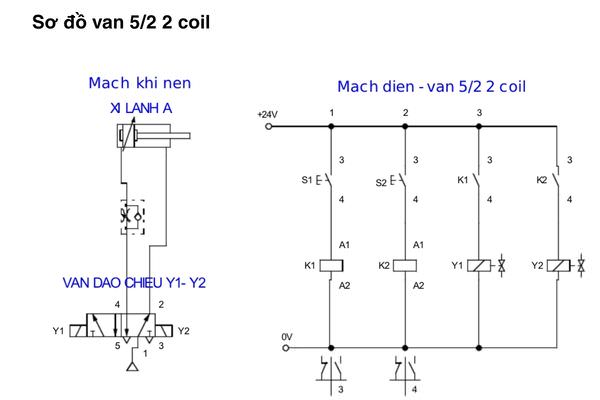

Van 5/2 hai coil

Loại này có hai cuộn coil ở hai đầu và không có lò xo hồi vị.

• Cấp một xung điện vào coil phía cửa 14, van chuyển trạng thái và tự giữ nguyên kể cả khi đã ngắt điện.
• Cấp một xung điện vào coil phía cửa 12, van chuyển về trạng thái còn lại và cũng tự giữ.

• Không cần duy trì điện, coil không bị nóng khi vận hành lâu
• Phù hợp với chu trình tuần tự nhiều bước, nơi mỗi bước chỉ cần một xung tín hiệu

• Khi mất điện đột ngột, xi lanh đứng nguyên tại vị trí hiện tại chứ không tự về. Phương án xử lý sự cố cần tính đến điều này.
• Không cấp điện đồng thời cả hai coil. Nòng van sẽ bị kẹt ở giữa, khí xì liên tục và xi lanh mất kiểm soát.

Ảnh sơ đồ van 5/2 hai coil

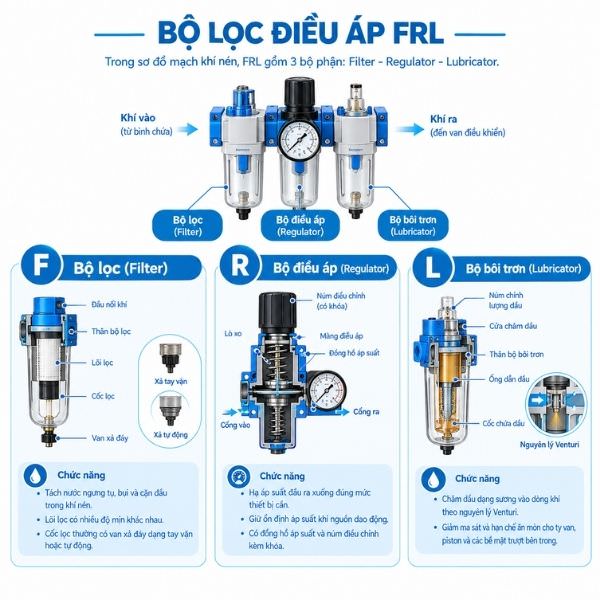

Bộ lọc điều áp FRL trong sơ đồ mạch khí nén

FRL ghép từ tên ba phần tử: Filter là bộ lọc, Regulator là bộ điều áp, Lubricator là bộ bôi trơn.

Trên sơ đồ, cụm FRL nằm ngay sau van khóa khí chính và trước tất cả các van điều khiển. Vị trí này không ngẫu nhiên, vì mọi phần tử phía sau đều phụ thuộc vào chất lượng khí mà FRL cung cấp.

Chức năng từng bộ phận

• Bộ lọc (Filter) tách nước ngưng tụ, bụi và cặn dầu lẫn trong khí từ máy nén. Lõi lọc có nhiều độ mịn khác nhau tùy yêu cầu ứng dụng. Cốc lọc thường có van xả đáy dạng tay vặn hoặc dạng tự động.
• Bộ điều áp (Regulator) hạ áp suất đầu ra xuống đúng mức thiết bị cần và giữ ổn định khi áp nguồn dao động. Bộ phận này đi kèm đồng hồ áp suất và núm điều chỉnh có khóa.
• Bộ bôi trơn (Lubricator) châm dầu dạng sương vào dòng khí theo nguyên lý Venturi. Lớp dầu này giảm ma sát và hạn chế ăn mòn cho ty van, piston và các bề mặt trượt bên trong.

Ảnh bộ lọc điều áp FRL trong sơ đồ mạch khí nén

Thứ tự F, R, L không được đảo

• Lọc đứng đầu để giữ lại bụi và nước, bảo vệ màng cao su của bộ điều áp phía sau.
• Điều áp đứng giữa để lượng dầu châm vào được tính trên áp suất đã ổn định.
• Bôi trơn đứng cuối vì nếu đặt trước bộ lọc, dầu sẽ bị lõi lọc giữ lại và không tới được thiết bị.

Các nguyên tắc thiết kế sơ đồ mạch điều khiển khí nén

Thiết kế sơ đồ mạch điều khiển khí nén đòi hỏi sự chuẩn xác cao để đảm bảo hệ thống vận hành an toàn, không bị xung tín hiệu và dễ dàng truy vết lỗi khi bảo trì. Nguyên tắc cốt lõi là phân tách hệ thống thành từng tầng chức năng rõ ràng và tuân thủ chặt chẽ biểu đồ trạng thái chuyển động.

Xác định yêu cầu và trình tự chuyển động

Trước tiên, cần xác định cơ cấu chấp hành thực hiện những chuyển động nào, theo thứ tự ra sao và điều kiện để chuyển sang bước tiếp theo. Với hệ thống sử dụng xi lanh, có thể dựa vào hành trình tiến - lùi, thời điểm tác động của cảm biến hoặc công tắc hành trình để xây dựng chu trình điều khiển.

Phân chia các phần tử theo chức năng

Các thiết bị trong mạch nên được sắp xếp thành từng nhóm để dễ theo dõi và điều khiển, chẳng hạn:

• Phần tử chấp hành: Xi lanh khí nén, mô tơ khí nén...
• Phần tử điều khiển: Van đảo chiều 5/2, van tiết lưu, van điện từ...
• Phần tử xử lý tín hiệu: Van logic, rơ-le hoặc các phần tử trung gian.
• Phần tử tạo tín hiệu: Nút nhấn, công tắc hành trình, cảm biến vị trí...
• Phần tử xử lý khí: Bộ lọc điều áp FRL và các thiết bị liên quan.

Bố trí mạch theo trình tự hoạt động

Với những mạch có nhiều bước điều khiển, nên sắp xếp các phần tử theo đúng trình tự chuyển động của hệ thống. Đối với mạch phức tạp, có thể chia thành từng tầng hoặc từng nhóm điều khiển để hạn chế tình trạng tín hiệu của các bước tác động đồng thời, gây ảnh hưởng đến hoạt động của van.

Tuân thủ ký hiệu kỹ thuật tiêu chuẩn

Các phần tử trên sơ đồ cần được biểu diễn bằng ký hiệu khí nén tiêu chuẩn, đồng thời thể hiện rõ vị trí van, cửa cấp khí, cửa xả và hướng dòng khí. Cách trình bày thống nhất giúp người lắp đặt dễ đọc sơ đồ và hạn chế nhầm lẫn khi đấu nối thực tế.

Kiểm tra khả năng vận hành trước khi triển khai

Sau khi hoàn thiện sơ đồ, cần kiểm tra lại toàn bộ chu trình: nguồn khí → FRL → phần tử điều khiển → van đảo chiều 5/2 → cơ cấu chấp hành → tín hiệu phản hồi. Qua đó có thể phát hiện sớm các điểm chưa hợp lý về trình tự chuyển động, hướng cấp/xả khí hoặc tín hiệu điều khiển trước khi đưa mạch vào lắp đặt thực tế.

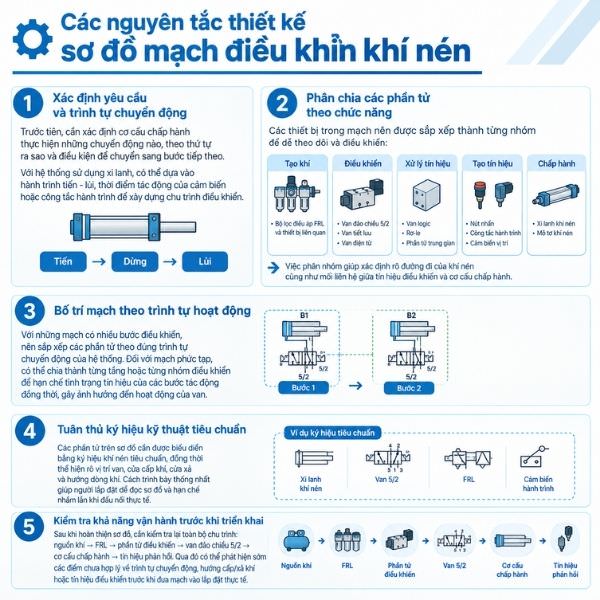

Ảnh các nguyên tắc thiết kế sơ đồ mạch điều khiển khí nén

Tổng hợp các mạch điều khiển khí nén tự động thường gặp

Dưới đây là tổng hợp toàn bộ các mạch điều khiển khí nén tự động và bán tự động thường gặp trong công nghiệp, được phân loại rõ ràng theo chức năng, nguyên lý hoạt động và ứng dụng thực tế.

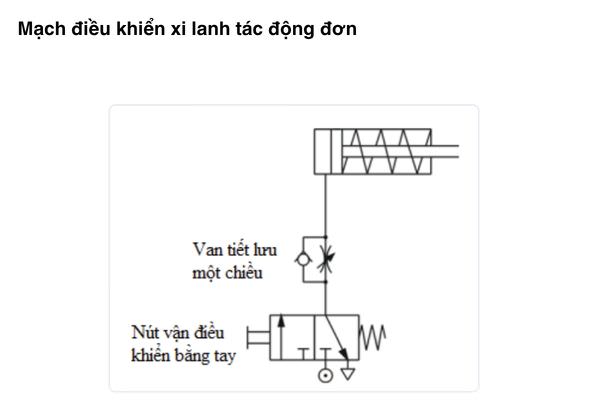

Mạch điều khiển xi lanh tác động đơn

Mạch cơ bản nhất dùng để điều khiển xi lanh 1 chiều (có lò xo hồi vị).

• Đặc điểm: Sử dụng van đảo chiều 3/2 (thủ công, cơ học hoặc điện từ).
• Nguyên lý: Khi kích van 3/2, khí nén đi vào buồng duy nhất đẩy piston đi ra. Khi ngắt tín hiệu kích, van xả khí, lò xo bên trong xi lanh tự động đẩy piston lùi về vị trí ban đầu.
• Ứng dụng: Các cơ cấu kẹp giữ sản phẩm đơn giản, cọc chặn dòng trên băng tải.

Ảnh Mạch điều khiển xi lanh tác động đơn

Mạch điều khiển bán tự động

Mạch yêu cầu con người tác động tín hiệu khởi động (Start), sau đó hệ thống tự hoàn thành 1 chu trình (Ra -> Vào) rồi dừng lại chờ lệnh tiếp theo.

• Đặc điểm: Kết hợp giữa van nút nhấn 3/2 (khởi động) và công tắc hành trình (xác nhận vị trí).
• Nguyên lý: Người vận hành nhấn nút Start ->  Kích van 5/2 đưa xi lanh đi ra. Khi piston chạm công tắc hành trình ở cuối hành trình, tín hiệu phản hồi tự động đảo chiều van 5/2 để đưa xi lanh lùi về và kết thúc 1 chu trình.
• Ứng dụng: Máy dập nhãn, máy ép plastic, máy đột lỗ thủ công.

Mạch điều khiển tự động có cảm biến

Mạch trễ tự động (Timer-based Circuit)

• Đặc điểm: Bao gồm một bình tích khí kết hợp với van tiết lưu và van 3/2.
• Nguyên lý: Khi piston đi hết hành trình ra, nó kích hoạt van trễ. Khí nén đi qua van tiết lưu để nạp đầy bình chứa. Sau khoảng thời gian được cài đặt, áp suất trong bình đủ lớn để mở van 3/2, gửi tín hiệu đảo chiều đưa xi lanh lùi về.
• Ứng dụng: Máy ép nhiệt, máy dán keo (cần giữ lực ép trong khoảng vài giây để keo khô hoặc định hình).

Mạch điều khiển an toàn

Mạch được thiết kế nhằm bảo vệ tối đa cho người vận hành hoặc tránh sự cố va chạm cơ khí.

Các dạng phổ biến:

• Mạch an toàn 2 tay (dùng van AND): Xi lanh chỉ đi ra khi người vận hành nhấn đồng thời 2 nút nhấn bằng 2 tay. Nếu thả 1 trong 2 tay, xi lanh lập tức dừng hoặc lùi về (tránh tay người bị kẹp vào khuôn).
• Mạch khóa lẫn (Interlock): Sử dụng các van logic để đảm bảo cơ cấu B chỉ được phép chạy khi cơ cấu A đã hoàn tất hành trình.
• Ứng dụng: Máy dập kim loại, máy cắt phôi công nghiệp, cửa phòng sạch.

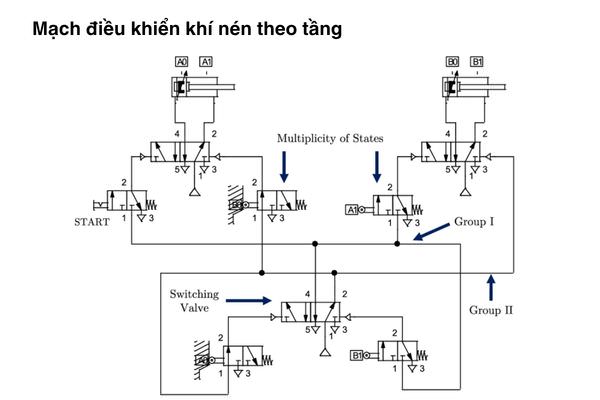

Mạch điều khiển khí nén theo tầng (Cascade Circuit)

Phương pháp thiết kế mạch nâng cao áp dụng cho hệ thống có từ 2 xi lanh trở lên, hoạt động theo một chu trình tự động được lập trình sẵn (ví dụ: A+ → B+ → A− → B−).

• Đặc điểm: Chia chu trình hoạt động thành các nhóm/tầng (Groups) sao cho trong mỗi tầng không có tín hiệu của cùng một xi lanh xuất hiện 2 lần (nguy cơ trùng tín hiệu).
• Nguyên lý: Sử dụng các van tầng 5/2 để cấp nguồn lần lượt cho từng Group. Tại một thời điểm, chỉ có duy nhất 1 Group được cấp nguồn khí, nguồn khí ở các Group còn lại bị ngắt hoàn toàn để triệt tiêu hiện tượng đối kháng tín hiệu.
• Ứng dụng: Dây chuyền tự động hóa 2-3 xi lanh (chuyển phôi, đóng thùng, dán nhãn).

Ảnh Mạch điều khiển khí nén theo tầng

Mạch điều khiển khí nén theo nhịp (Shift Register Circuit)

Mạch điều khiển chuỗi (Sequence Control Circuit)

• Đặc điểm: Có thể kết hợp giữa điều khiển thuần khí nén hoặc Điện - Khí nén (PLC + Solenoid Valve).
• Nguyên lý: Mỗi bước hoàn thành sẽ gửi một tín hiệu (qua công tắc hành trình, cảm biến áp suất) để làm điều kiện đầu vào (Enable) mở bước tiếp theo. Chuỗi thao tác dừng hoặc lặp lại tùy thuộc vào chế độ cài đặt.
• Ứng dụng: Máy gia công tự động đa năng, hệ thống đóng gói và phân loại sản phẩm.

Việc nắm vững nguyên lý và sơ đồ mạch khí nén cơ bản với van đảo chiều 5/2 cùng bộ lọc điều áp FRL là nền tảng cốt lõi giúp hệ thống tự động hóa của bạn luôn vận hành mượt mà, an toàn và bền bỉ. Để tối ưu hiệu suất thi công cũng như đảm bảo chất lượng cho toàn bộ dây chuyền, việc lựa chọn các thiết bị khí nén chính hãng đóng vai trò quyết định. Nếu bạn đang tìm kiếm xi lanh, van điện từ hay bộ xử lý khí chất lượng cao, hãy liên hệ ngay với Kỷ Nguyên Máy qua hotline 077.209.8686 để được hỗ trợ.
