Xi lanh khí nén 1 chiều (Tác động đơn): Ưu nhược điểm và khi nào nên dùng

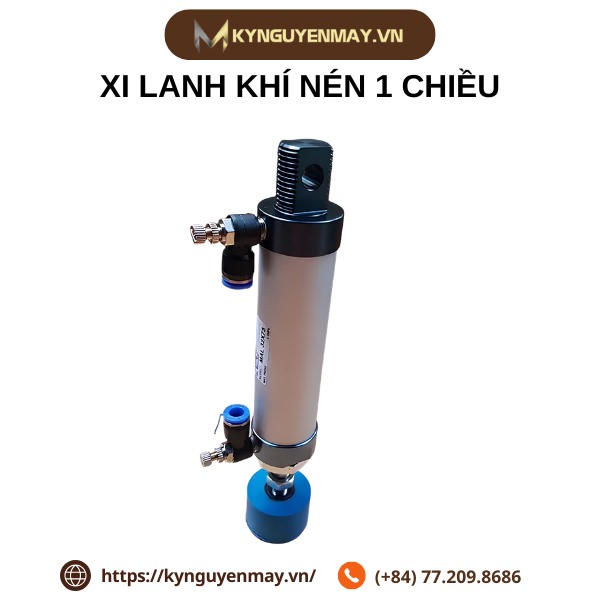

Xi lanh khí nén 1 chiều là gì?

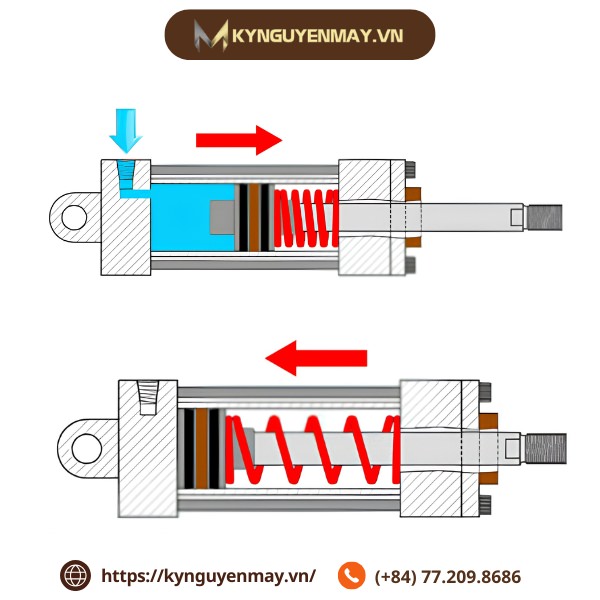

Nguyên lý hoạt động xi lanh 1 chiều

Hành trình đẩy

Hành trình hồi bằng lò xo/ ngoại lực

Yếu tố ảnh hưởng tốc độ hồi

• Độ cứng lò xo (k): lò xo càng cứng, lực hồi càng lớn và piston về càng nhanh, nhưng lực đẩy hữu ích lại giảm.
• Lực nén trước của lò xo: lực nén ban đầu quyết định piston có tự về hết hành trình khi áp suất bằng 0 hay không.
• Ma sát: ma sát giữa phớt với thành xi lanh làm chậm và tiêu hao một phần lực hồi.
• Lưu lượng xả: tiết diện cửa xả và van quyết định khí thoát nhanh hay chậm; cửa xả nhỏ sẽ hãm piston, cần lắp van xả khí nhanh nếu muốn hồi nhanh.

Ảnh nguyên lý hoạt động xi lanh 1 chiều

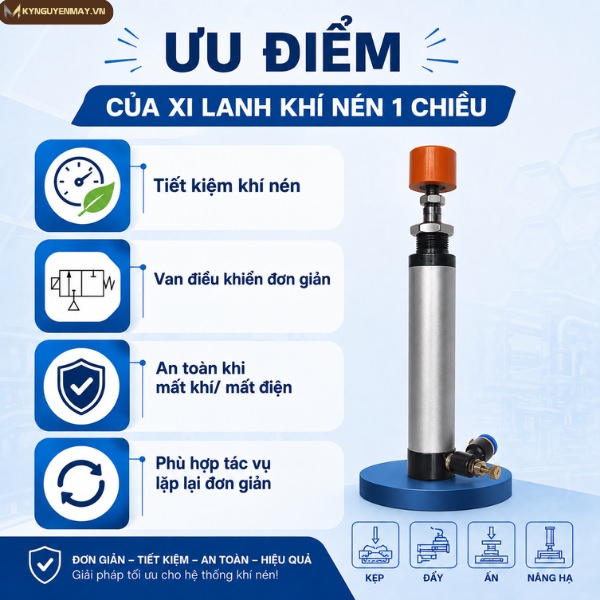

Ưu điểm của xi lanh khí nén 1 chiều

• Tiết kiệm khí nén: chỉ tiêu thụ khí cho một chiều nên chi phí vận hành và mức tiêu hao khí thấp hơn xi lanh 2 chiều.
• Van điều khiển đơn giản: chỉ cần van 3/2 thay vì van 5/2, giúp giảm chi phí đầu tư hệ thống và đơn giản hóa đi dây.
• An toàn khi mất khí/ mất điện: lò xo tự đưa piston về vị trí gốc, tạo trạng thái fail-safe cho các cơ cấu kẹp, chặn, đóng van.
• Phù hợp tác vụ lặp lại đơn giản: lý tưởng cho các thao tác đẩy, định vị, kẹp, reset ở tần suất cao mà không cần điều khiển hai chiều.

Ảnh ưu điểm của xi lanh khí nén 1 chiều

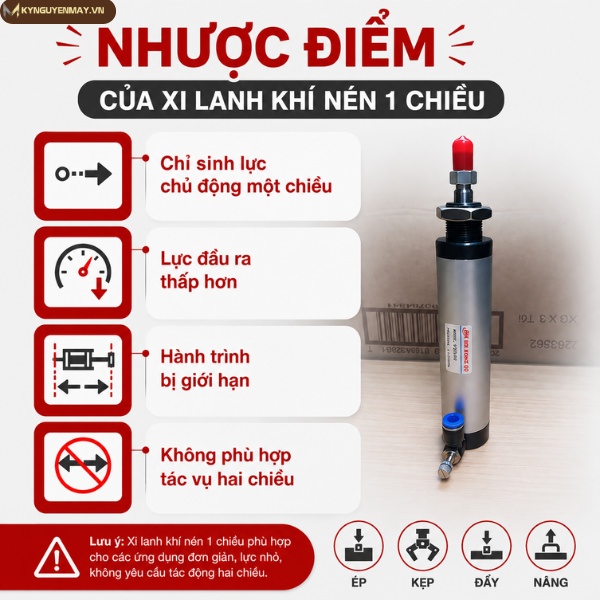

Nhược điểm của xi lanh khí nén 1 chiều

• Chỉ sinh lực chủ động một chiều: chiều còn lại phụ thuộc lò xo hoặc ngoại lực nên không tạo được lực điều khiển ở chiều về.
• Lực đầu ra thấp hơn: một phần lực khí nén bị tiêu hao để thắng lò xo, nên cùng đường kính, lực hữu ích thấp hơn xi lanh tác động kép.
• Hành trình bị giới hạn: chiều dài lò xo giới hạn hành trình khả dụng, khó chế tạo loại 1 chiều hành trình dài.
• Không phù hợp tác vụ hai chiều: khi cần lực mạnh hoặc kiểm soát vị trí ở cả hai chiều, xi lanh 1 chiều không đáp ứng được.

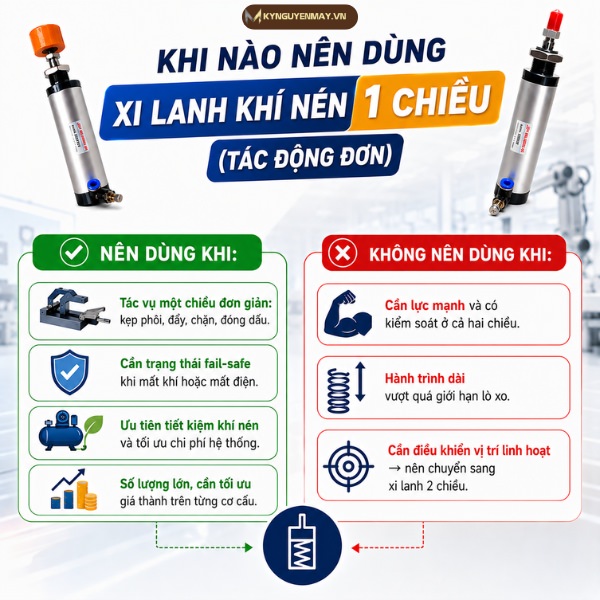

Khi nào nên dùng xi lanh khí nén 1 chiều?

• Tác vụ một chiều đơn giản: kẹp phôi, đẩy, chặn, đóng dấu.
• Cần trạng thái fail-safe khi mất khí hoặc mất điện.
• Ưu tiên tiết kiệm khí nén và tối ưu chi phí hệ thống.
• Số lượng lớn, cần tối ưu giá thành trên từng cơ cấu.

• Cần lực mạnh và có kiểm soát ở cả hai chiều.
• Hành trình dài vượt quá giới hạn lò xo.
• Cần điều khiển vị trí linh hoạt → nên chuyển sang xi lanh 2 chiều.

Lưu ý khi chọn mua xi lanh 1 chiều

• Tính lực đẩy cần thiết: xác định theo tải, ma sát và lực cản, đồng thời nhớ trừ lực lò xo để chọn đúng đường kính.
• Chọn hành trình: dùng hành trình tiêu chuẩn hoặc đặt custom theo kết cấu máy và không gian lắp đặt.
• Kiểu lắp đặt: chân đế, trunnion, mặt bích hoặc kiểu kẹp – chọn theo phương chịu lực của cơ cấu.
• Môi trường làm việc: cân nhắc nhiệt độ, độ ẩm, hóa chất ăn mòn để chọn vật liệu thân và loại phớt phù hợp.
• Chất lượng nguồn khí: hơi ẩm và tạp chất làm mòn phớt; cần lắp bộ lọc khí và bộ bôi trơn để kéo dài tuổi thọ.
