Sơ đồ mạch thuỷ lực cơ bản - Nguyên lý bơm, van phân phối và đường đống chịu áp

Sơ đồ mạch thủy lực giúp thể hiện cách các thiết bị trong hệ thống được kết nối và phối hợp với nhau trong quá trình vận hành. Thông qua sơ đồ, người đọc có thể theo dõi hướng di chuyển của dầu, nhận biết vai trò của bơm, van, xi lanh và các phần tử điều khiển, từ đó hiểu được nguyên lý làm việc của toàn bộ mạch. Bài viết dưới đây Kỷ Nguyên Máy giải thích chi tiết cấu trúc của sơ đồ mạch thủy lực, cách đọc ký hiệu chuẩn ISO và phân tích chuyên sâu 3 thành phần cốt lõi: bơm, van phân phối cùng đường ống chịu áp.

Ảnh sơ đồ mạch thuỷ lực cơ bản - Nguyên lý bơm, van phân phối và đường đống chịu áp

Tìm hiểu về sơ đồ mạch thuỷ lực

Trước khi phân tích nguyên lý hoạt động, cần hiểu sơ đồ mạch thủy lực là gì và các ký hiệu cơ bản trên sơ đồ. Đây là nền tảng giúp nhận biết chức năng của từng thiết bị, theo dõi hướng dòng dầu và hiểu cách các phần tử được kết nối trong một hệ thống.

Sơ đồ mạch thuỷ lực là gì?

Sơ đồ mạch thủy lực là bản vẽ kỹ thuật biểu diễn toàn bộ cấu trúc của hệ thống truyền động bằng chất lỏng thông qua các ký hiệu đồ họa đã được quy chuẩn. Thay vì vẽ chi tiết hình dáng bên ngoài của từng cái bơm, quả van hay đường ống, sơ đồ chỉ tập trung thể hiện chức năng, phương thức kết nối và đường đi của dòng dầu thủy lực từ bể chứa đến cơ cấu chấp hành (xi lanh hoặc motor thủy lực).

Trong công việc thực tế, sơ đồ mạch thủy lực đảm nhận 3 vai trò quan trọng:

• Khi thiết kế và lắp ráp: Giúp kỹ sư tính toán đúng lưu lượng, áp suất và bố trí vị trí các thiết bị sao cho hệ thống vận hành tối ưu nhất.
• Khi vận hành và căn chỉnh: Giúp người vận hành hiểu rõ chu trình làm việc của máy, từ đó điều chỉnh áp suất van an toàn hay lưu lượng van tiết lưu đúng thông số nhà sản xuất.
• Khi chẩn đoán sự cố (Troubleshooting): Khi máy gặp sự cố rò rỉ, mất áp hay kẹt cơ cấu, việc tra cứu sơ đồ giúp khoanh vùng chính xác linh kiện bị hỏng mà không cần tháo rời toàn bộ hệ thống.

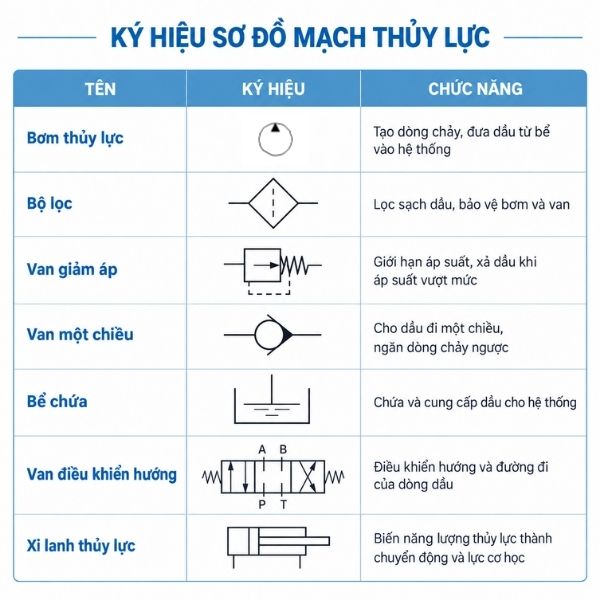

Ký hiệu sơ đồ mạch thuỷ lực

Phân tích 3 thành phần cơ bản trong sơ đồ mạch thuỷ lực

Một mạch thủy lực dù đơn giản hay phức tạp đều được xây dựng dựa trên 3 thành phần cốt lõi: nguồn cấp (bơm), cơ cấu điều khiển (van phân phối) và hệ thống dẫn truyền (đường ống chịu áp).

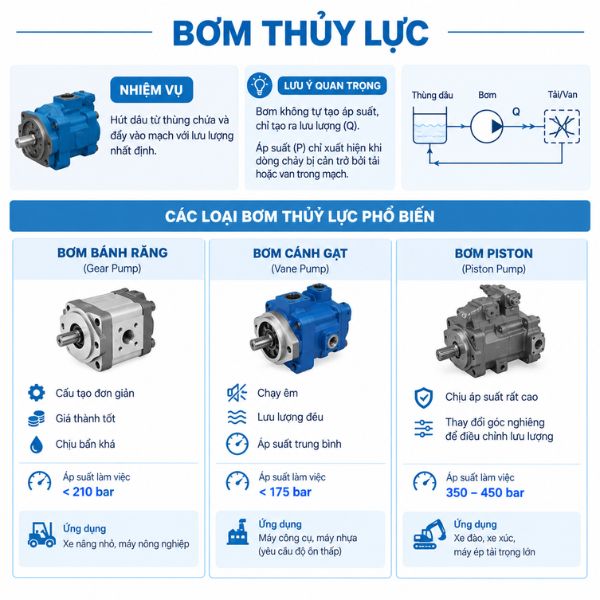

Bơm thuỷ lực

Bơm thủy lực được ví như "trái tim" của toàn bộ hệ thống. Nhiệm vụ duy nhất của bơm là hút dầu từ thùng chứa và đẩy dòng dầu đó vào mạch với một lưu lượng nhất định. Cần lưu ý một điểm rất quan trọng trong thực tế: bơm không tự tạo ra áp suất, bơm chỉ tạo ra lưu lượng (Q) Áp suất (P), chỉ xuất hiện khi dòng chảy do bơm tạo ra bị cản trở bởi tải trọng hoặc các van trong mạch.

Trên sơ đồ, tùy theo yêu cầu tải trọng và tốc độ của máy, bạn sẽ gặp 3 loại bơm chính:

• Bơm bánh răng (Gear Pump): Cấu tạo đơn giản, giá thành tốt, chịu bẩn khá. Tuy nhiên, áp suất làm việc thường chỉ dưới 210 bar và hiệu suất giảm nhanh khi bị mòn. Thường dùng trên xe nâng nhỏ hoặc các máy móc nông nghiệp.
• Bơm cánh gạt (Vane Pump): Chạy êm, lưu lượng đều, áp suất trung bình (dưới 175 bar). Thường thấy trong các máy công cụ indoor, máy nhựa nơi yêu cầu độ ồn thấp.
• Bơm piston (Piston Pump): Chịu được áp suất rất cao (có thể lên tới 350 - 450 bar), có khả năng thay đổi góc nghiêng để điều chỉnh lưu lượng linh hoạt. Loại này bắt buộc phải dùng trên xe đào, xe xúc, máy ép thủy lực tải trọng lớn.

Trong thực tế, khi bơm bị mòn mặt đầu hoặc mòn piston, dầu sẽ bị rò rỉ nội bộ (internal leakage) ngược về vỏ. Khi đó, lưu lượng thực tế cấp vào mạch bị tụt, dẫn đến hiện tượng xilanh di chuyển chậm chạp dù động cơ kéo bơm vẫn quay đủ vòng tua.

Ảnh bơm thuỷ lưc sẽ hút dầu từ thùng chứa và đẩy dòng dầu đó vào mạch với một lưu lượng nhất định

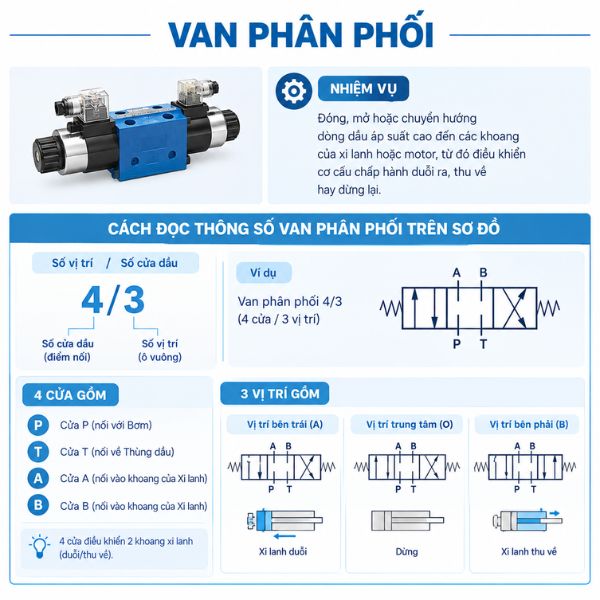

Van phân phối

Nếu bơm là trái tim thì van phân phối chính là "bộ não" điều hướng. Van có nhiệm vụ đóng, mở hoặc chuyển hướng dòng dầu áp suất cao đến các khoang của xi lanh hoặc motor, từ đó điều khiển cơ cấu chấp hành duỗi ra, thu về hay dừng lại.

Cách đọc thông số van phân phối trên sơ đồ dựa vào 2 chỉ số: Số vị trí (ô vuông) / Số cửa dầu (điểm nối).

Ví dụ loại van phổ biến nhất trong công nghiệp: Van phân phối 4/3 (4 cửa / 3 vị trí).

• 4 Cửa bao gồm: Cửa P (nối với Bơm), Cửa T (nối về Thùng dầu), Cửa A và B (nối vào 2 khoang của Xi lanh).
• 3 Vị trí bao gồm: Vị trí bên trái (A), vị trí bên phải (B) và vị trí trung tâm (O).

Trạng thái vị trí trung tâm (Center Position) của van 4/3 rất quan trọng vì nó quyết định hành vi của máy khi không tác động điện từ (Solenoid):

• Tâm kín (Closed Center): Các cửa P, T, A, B đều bị chặn. Khi van ở giữa, xi lanh bị khóa cứng vị trí, đồng thời dòng dầu từ bơm bị chặn lại khiến áp suất tăng cao (phải xả qua van an toàn).
• Tâm Y (Tâm xả xi lanh): Cửa P bị chặn, hai cửa A và B thông về T. Xi lanh có thể di chuyển tự do do lực tác động bên ngoài, thường dùng trong các cơ cấu cần thả trôi.
• Tâm H (Tâm xả hoàn toàn): Cả 4 cửa P, T, A, B thông nhau. Dầu từ bơm chạy thẳng về thùng ở áp suất thấp, giúp tiết kiệm năng lượng và giảm nóng dầu khi máy tạm dừng.

Tùy theo thiết kế, van có thể được tác động bằng tay gạt, lò xo, tín hiệu khí nén hoặc phổ biến nhất là cuộn hút điện từ (Solenoid Coil).

Ảnh Van phân phối điều khiển hướng dòng dầu, giúp xi lanh hoặc motor duỗi, thu hoặc dừng theo yêu cầu

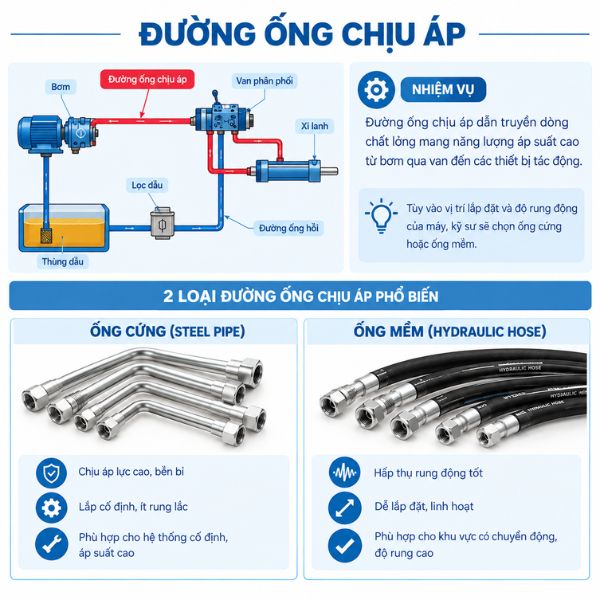

Đường ống chịu áp

Đường ống chịu áp đóng vai trò như hệ thống mạch máu, dẫn truyền dòng chất lỏng mang năng lượng áp suất cao từ bơm qua van đến các thiết bị tác động. Tùy thuộc vào vị trí lắp đặt và độ rung động của máy, kỹ sư sẽ chọn ống cứng (steel pipe) hoặc ống mềm (hydraulic hose).

Các yếu tố kỹ thuật cần đặc biệt lưu ý khi phân tích đường ống trên sơ đồ và thực tế:

• Áp suất làm việc (Working Pressure): Đường ống phải chịu được áp suất cực đại của hệ thống (bao gồm cả áp suất va đập - hydraulic shock). Thông thường, ống cao su bố thép sẽ có thông số áp suất nổ (Burst Pressure) gấp 4 lần áp suất làm việc cho phép.
• Đường kính trong của ống (Inner Diameter - ID): Nếu chọn đường kính ống quá nhỏ để tiết kiệm chi phí, vận tốc dòng chảy sẽ tăng cao, gây tổn thất áp suất lớn, làm dầu bị sục khí và nóng lên rất nhanh. Ngược lại, ống quá to sẽ gây lãng phí không gian và khó đi dây.
• Sự cố thực tế: Đường ống dẻo (Tuy-ô) thường bị vỡ hoặc rò rỉ tại vị trí bấm đầu cốt (fitting). Khi đi ống, cần tránh để ống bị xoắn hoặc cọ xát vào khung kim loại sắc nhọn trong quá trình xi lanh di chuyển.

Ảnh đường ống thủy lực dẫn dầu áp suất cao từ bơm đến cơ cấu chấp hành.

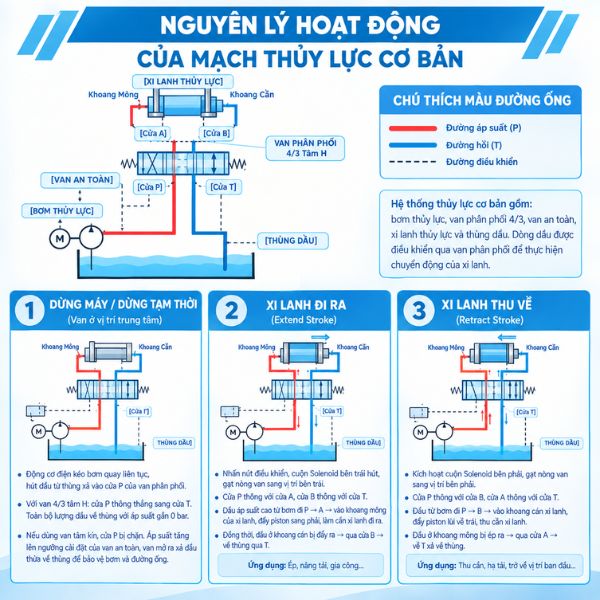

Nguyên lý hoạt động của mạch thuỷ lực cơ bản

Trạng thái 1: Dừng máy / dừng tạm thời (van ở vị trí trung tâm)

• Động cơ điện kéo bơm quay liên tục, hút dầu từ thùng xả vào cửa P của van phân phối.
• Giả sử hệ thống dùng van 4/3 tâm H: Cửa P thông thẳng sang cửa T. Toàn bộ lượng dầu từ bơm trôi nhẹ nhàng về thùng với áp suất gần như bằng 0 bar.
• Trong trường hợp dùng van tâm kín, cửa P bị chặn. Áp suất trong đường ống tăng nhanh đến ngưỡng cài đặt của Van an toàn (Relief Valve). Van an toàn mở ra, xả dầu thừa về thùng để bảo vệ bơm và đường ống không bị nổ.

Trạng thái 2: Xi lanh đi ra (Extend Stroke)

• Kỹ thuật viên ấn nút điều khiển, cuộn Solenoid bên trái hút, gạt nòng van sang vị trí bên trái.
• Lúc này, cửa P thông với cửa A, cửa B thông với cửa T.
• Dầu áp suất cao từ bơm chảy qua cửa P -> qua cửa A -> đi vào khoang mông của xi lanh. Dưới áp lực của dầu, piston bị đẩy sang phải, làm cần xi lanh đi ra để thực hiện hành trình ép hoặc nâng tải.
• Đồng thời, lượng dầu nằm ở khoang cán bị piston đẩy ra ngoài -> đi vào cửa B của van -> chảy qua cửa T về thùng chứa.

Trạng Thái 3: Xi lanh thu về (Retract Stroke)

• Cuộn Solenoid bên phải kích hoạt, gạt nòng van sang vị trí bên phải.
• Lúc này, cửa P đảo chiều thông sang cửa B, cửa A thông với cửa T.
• Dầu từ bơm chảy vào cửa B -> đi vào khoang cán xi lanh. Áp lực dầu đẩy piston lùi ngược lại sang trái, thu cần xi lanh về.
• Lượng dầu ở khoang mông bị ép ra -> chảy vào cửa A -> qua cửa T xả về thùng chứa.

Ảnh nguyên lý hoạt động của mạch thuỷ lực cơ bản

Các dạng sơ đồ mạch thuỷ lực phổ biến trong thực tế

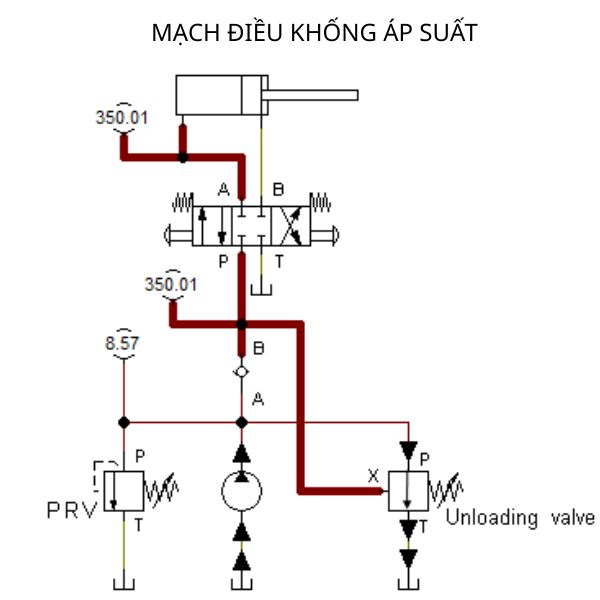

Mạch điều khống áp suất (Pressure Control Circuits)

• Thành phần cốt lõi: Van an toàn (van xả tràn - Relief Valve), van giảm áp (Pressure Reducing Valve) và đồng hồ đo áp suất.
• Nguyên lý & Bố trí thực tế:
  • Mạch an toàn chính: Van an toàn luôn được trích lắp ngay tại đường ra chính của bơm thủy lực. Khi xilanh bị kẹt cứng hoặc đi hết hành trình mà bơm vẫn chạy, áp suất dâng cao vượt ngưỡng cài đặt (ví dụ 200 bar, van sẽ tự động mở để xả toàn bộ lượng dầu thừa về thùng, bảo vệ bơm và đường ống.
  • Mạch giảm áp nhánh: Trong những máy có nhiều xilanh, xilanh chính cần lực ép mạnh (150 bar), nhưng xilanh kẹp phôi phụ chỉ chịu được lực ép tối đa 40 bar. Lúc này, một van giảm áp sẽ được lắp trên đường dầu vào xilanh kẹp để duy trì áp suất nhánh đó luôn ở mức 40 bar, mặc cho áp suất mạch chính có biến động.

Ảnh mạch điều khống áp suất

Mạch điểu khiển hướng(Directional Control Circuits)

Mạch điều hướng có chức năng quyết định chiều chuyển động của cơ cấu chấp hành - điều khiển xilanh duỗi ra hay thu vào, motor quay thuận hay quay ngược.

• Thành phần cốt lõi: Van phân phối (Directional Control Valve) tác động bằng cuộn hút điện từ (Solenoid), gạt tay hoặc khí nén; cấu trúc phổ biến là dạng  3/2. 4/2/ 4/3
• Nguyên lý & Bố trí thực tế:
  • Dòng dầu từ bơm đến van phân phối sẽ được dẫn hướng vào một trong hai khoang của xilanh. Muốn xilanh duỗi ra, van gạt sang trạng thái cấp dầu vào khoang mông và mở đường xả từ khoang cán về thùng. Khi muốn thu về, van gạt sang trạng thái ngược lại.
  • Ứng dụng: Mạch này xuất hiện ở hầu hết các máy công nghiệp: điều khiển hành trình nâng/hạ của máy ép thủy lực, góc vươn cần của xe cẩu hay lưỡi gạt ủi trên máy xúc.

Mạch điều khiển lưu lượng/ tốc độ (Flow Control Circuits)

Áp suất quyết định lực (ép mạnh hay yếu), còn lưu lượng quyết định tốc độ (chạy nhanh hay chậm). Mạch điều khiển lưu lượng giúp thay đổi vận tốc dịch chuyển của xilanh hoặc tốc độ quay của motor theo yêu cầu công nghệ.

• Thành phần cốt lõi: Van tiết lưu đơn thuần hoặc van điều tốc có bộ bù áp (Pressure Compensated Flow Control Valve).
• Nguyên lý & Bố trí thực tế:
  • Tiết lưu đường vào (Meter-in): Van tiết lưu bóp hẹp dòng dầu ngay trước khi vào xilanh. Phù hợp cho tải trọng cản trở đều (như bàn máy phay, máy gọt).
  • Tiết lưu đường ra (Meter-out): Van tiết lưu đặt trên đường dầu xả về từ xilanh. Bố trí này tạo ra một "áp suất lưng" (back-pressure) hãm lại xilanh, đặc biệt quan trọng với các tải có xu hướng tự rơi hoặc bị kéo đi (như hạ bệ nâng, lưỡi cắt gỗ), giúp cơ cấu di chuyển cực kỳ êm ái, chính xác, không bị giật cục.

Mạch đồng bộ (Synchronous Circuits)

Trong nhiều máy móc, người ta bắt buộc phải dùng từ 2 xilanh trở lên để nâng hoặc ép một kết cấu rộng. Tuy nhiên, tải trọng ở hai bên thường không bao giờ bằng nhau. Nếu dùng mạch thường, bên nhẹ hơn sẽ đi trước, bên nặng đi sau làm kẹt cứng cơ cấu. Mạch đồng bộ ra đời để giải quyết vấn đề này.

• Thành phần cốt lõi: Bộ chia lưu lượng (Flow Divider), các van tiết lưu bù áp hoặc kết hợp liên kết cơ khí (thanh răng, gối đỡ).
• Nguyên lý & Bố trí thực tế:
  • Bộ chia lưu lượng sẽ tách dòng dầu từ một bơm thành 2 dòng có lưu lượng bằng nhau chính xác, bất kể áp suất cản ở hai xilanh lệch nhau bao nhiêu.
  • Ứng dụng: Mạch này bắt buộc phải có trên bàn nâng hạ ô tô trong các garage (giúp xe không bị lệch nghiêng khi nâng), máy chấn tôn dài hoặc các máy ép khổ lớn cần các xilanh đi xuống hoàn toàn song song.

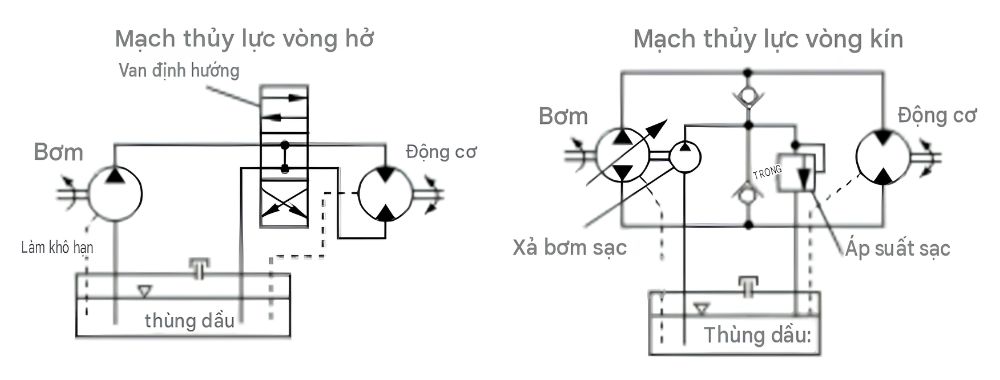

Mạch hở và mạch kín (Open-Loop & Closed-Loop Circuits)
