Công thức tính lực đẩy kéo xi lanh: F = P × A và các ví dụ thực tế

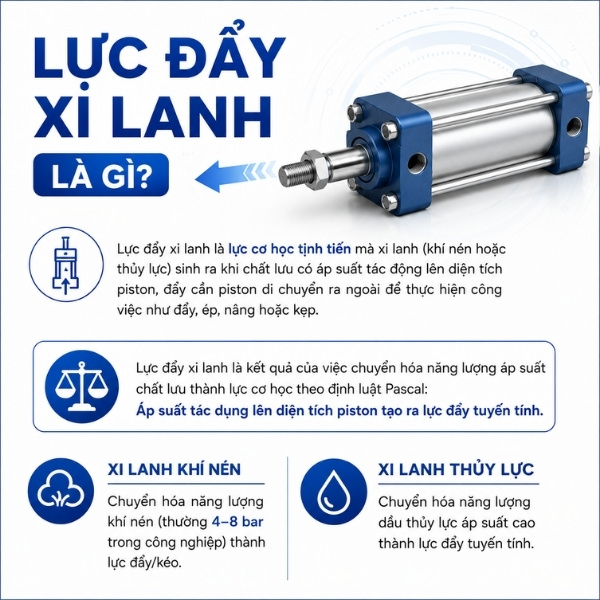

Ví dụ thực tế công thức tính lực đẩy xi lanh

Một dây chuyền lắp ráp cần nâng thẳng đứng một thùng linh kiện nặng 120kg. Áp suất khí nén của nhà máy là 7 bar.

Phân tích:

• Đây là lực đẩy, chống lại trọng lực.
• Tải trọng (F(tải)) = 120 kgf.
• Áp suất (P) = 7 bar.
• Hệ số an toàn: 1,5 (theo khuyến nghị cho ứng dụng nâng hạ)
• Hiệu suất xi lanh: 85% (0,85) do ma sát và tổn thất trong xi lanh

Tính toán

Bước 1: Tính lực cần thiết (đã có hệ số an toàn)

F (chọn)= 120×1,5=180 kgf

Bước 2: Tính lực lý thuyết yêu cầu (đã tính hiệu suất)

F(lý thuyết) = F(chọn) / Hiệu suất = 180/0.85 = 211,8 kgf

Bước 3: Đổi đơn vị áp suất

P = 7 bar ≈ 7,14 kgf/cm²

Bước 4: Tính diện tích piston cần thiết

A = F(lý thuyết) / P = 211,8/7,14 = 29,66 cm²

Bước 5: Tính đường kính piston

Tính đường kính piston D: A = (π x D²)/4 => D = √(4 x A / π) = √(4x29,66)/π = 6,15 cm=61,5 mm

Kết luận: Cần chọn xi lanh có đường kính piston lớn hơn hoặc bằng 61,5 mm.

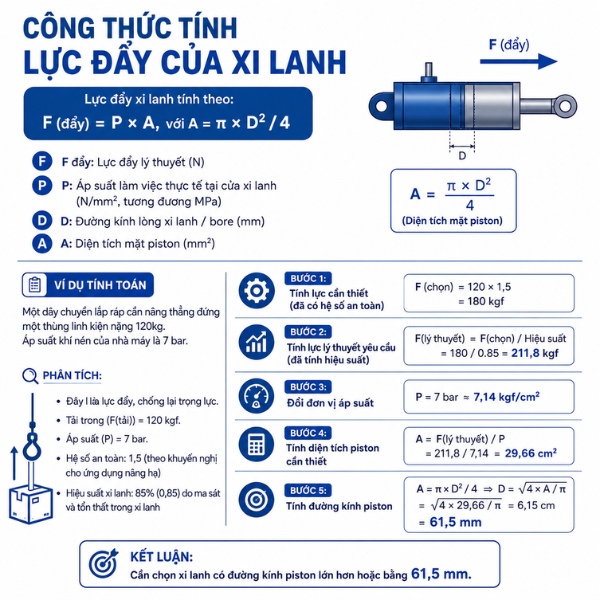

Ảnh công thức tính lực đẩy xi lanh và ví dụ thực tế

Lực kéo xi lanh, công thức tính và ví dụ thực tế

Lực kéo xi lanh là thông số cần quan tâm khi xi lanh thực hiện chuyển động thu về để kéo hoặc giữ tải. Để xác định xi lanh có đáp ứng được yêu cầu thực tế hay không, cần tính lực kéo dựa trên áp suất, diện tích piston và đường kính cần piston.

Lực kéo xi lanh là gì?

Lực kéo xi lanh là lực cơ học mà xi lanh (khí nén hoặc thủy lực) sinh ra khi chất lưu có áp suất tác động lên phần diện tích còn lại của piston (sau khi trừ đi tiết diện thanh ty), kéo cần piston di chuyển vào trong để thực hiện công việc như kéo, thu hồi, rút về hoặc nhả tải.

Lực kéo xi lanh xuất hiện trong hành trình hồi về, khi chất lưu (khí nén hoặc dầu thủy lực) được cấp vào khoang phía trước piston, đẩy piston di chuyển ngược lại vị trí ban đầu.

Khác với lực đẩy: Lực đẩy tác động lên toàn bộ diện tích piston, còn lực kéo chỉ tác động lên diện tích hình vành khăn (piston trừ đi tiết diện thanh ty).

Lực kéo sẽ luôn nhỏ hơn lực đẩy: Do diện tích tác động bị giảm đi phần diện tích thanh ty.

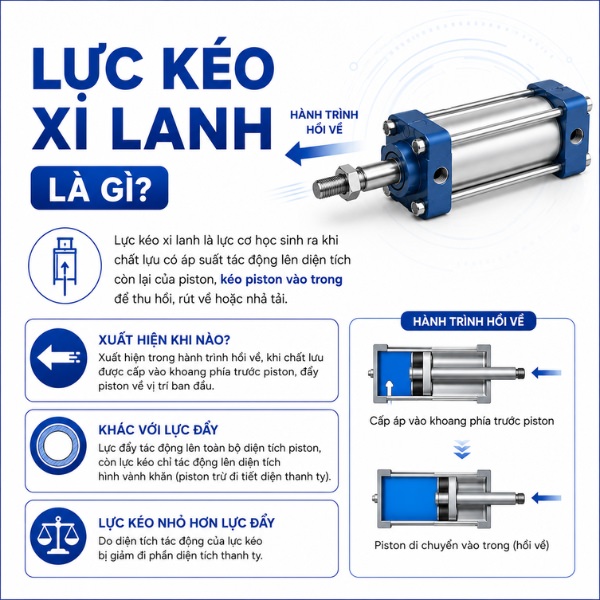

Ảnh lực kéo xi lanh là gì?

Công thức tính lực kéo của xi lanh

Lực kéo xi lanh tính theo F = P × (A - a), tức áp suất nhân diện tích vành khăn còn lại sau khi trừ tiết diện cần piston. Cùng một áp suất, lực kéo luôn nhỏ hơn lực đẩy.

Lực kéo xi lanh tính theo: F (kéo) = P × (A-a), với A - a = π × (D² - d²) / 4

Trong đó:

• F kéo: Lực kéo lý thuyết (N)
• D: Đường kính cần piston / rod (mm)
• A - a = Diện tích vành khăn chịu áp (mm²)

Ví dụ thực tế công thức tính lực kéo xi lanh

Một máy phay CNC cần kẹp chặt một chi tiết gia công với lực kẹp yêu cầu là 600 N. Áp suất khí nén của hệ thống là 6 bar.

Phân tích

• Đây là lực kéo, piston đi vào để kẹp chi tiết.
• Tải trọng: 𝐹 tải = 600N
• Áp suất: P = 6 bar = 0.6MPa = 0.6 N/mm²
• Hệ số an toàn: 1.5 (do tải động và yêu cầu kẹp chắc)
• Hiệu suất xi lanh: 85% (0.85)

Tính toán

Bước 1: Tính lực cần thiết (đã có hệ số an toàn)

F chọn = 600 x 1.5 = 900N

Bước 2: Tính lực kéo lý thuyết yêu cầu (đã tính hiệu suất)

F lý thuyết = F chọn / Hiệu suất = 900 / 0.85 = 1.059N

Bước 3: Tính diện tích hiệu dụng A = (π x (D² - d²))/4 ≈ (π x 50² - 20d²)/4 = 1.649 mm²

Bước 4: Tính lực kéo lý thuyết của xi lanh

F kéo = P x A = 0.6 x 1.64 = 989N

Bước 5: So sánh

989 N<1.059 N (không đạt)

Bước 6: Thử với xi lanh

• Đường kính piston: D=63D = 63D=63 mm
• Đường kính thanh ty: d=20d = 20d=20 mm

A = (π x (63² - 20²))/4 = 2.802 mm²

F kéo = 0.6 x 2.802 ≈ 1.681 N

1.681 N > 1.059 N (đạt)

(**) Kết luận: Chọn xi lanh có đường kính từ 63mm trở lên để đảm bảo lực kéo yêu cầu.

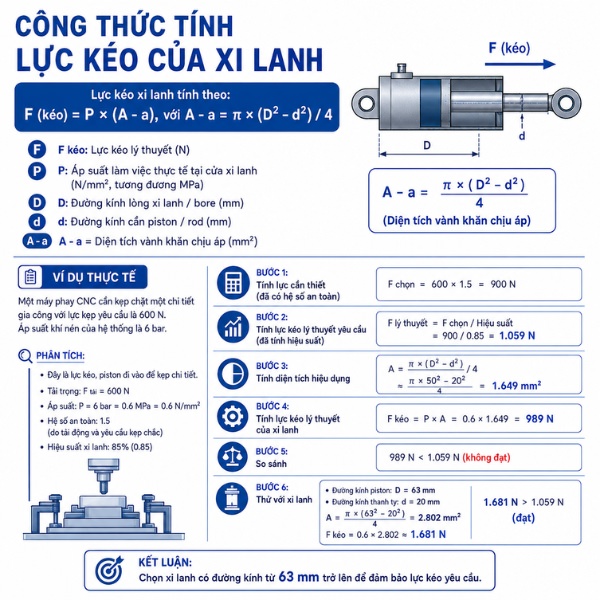

Ảnh công thức tính lực kéo xi lanh và ví dụ thực tế

Các yếu tố quyết định lực thực tế của xi lanh

Lực thực tế luôn thấp hơn kết quả F = P × A vì có tổn thất ma sát, sụt áp và yêu cầu dự phòng an toàn. Công thức lý thuyết chỉ là điểm khởi đầu của bài toán chọn xi lanh.

Hiệu suất & lực ma sát

Ba nguồn tổn thất chính làm hao hụt lực đầu ra:

• Ma sát phớt và dẫn hướng: phớt piston, phớt cần và vòng dẫn hướng luôn tì vào thành xi lanh, tiêu tốn một phần lực. Tổn thất tăng khi phớt mòn hoặc thiếu bôi trơn.
• Sụt áp đường ống: áp suất tại cửa xi lanh thấp hơn tại máy nén hoặc bơm do tổn thất qua ống, van, co nối, bộ lọc. Phải lấy áp suất đo tại xi lanh, không lấy trên đồng hồ máy nén.
• Áp suất đối kháng (back pressure): buồng đối diện đang xả vẫn còn áp dư, sinh lực cản ngược chiều chuyển động.

(**) Cách xử lý trong tính toán là nhân thêm hiệu suất η:

F thực tế = F lý thuyết × η

Trong thực hành kỹ thuật, hiệu suất xi lanh thường được lấy ở mức khoảng 0,85–0,95 tùy loại, tình trạng phớt và điều kiện bôi trơn. Giá trị chính xác cho từng model nên tra theo tài liệu của nhà sản xuất.

Riêng với xi lanh tác động đơn (single acting), còn phải trừ thêm lực nén lò xo hồi vị:

F hữu ích = (P × A × η) - F lò xo

Lực lò xo lớn nhất ở cuối hành trình đẩy, nên đây là điểm bất lợi nhất cần kiểm tra.

Tải trọng & hệ số an toàn

Sau khi có lực thực tế, bước cuối là so sánh với tải và cộng thêm dự phòng:

F thực tế ≥ F tải × k

Với k là hệ số an toàn. Thông lệ thiết kế thường dùng:

Các mức trên là thông lệ tham khảo. Hệ số áp dụng cho máy cụ thể cần theo khuyến nghị của nhà sản xuất và tiêu chuẩn thiết kế của dự án.

Ngoài lực dọc trục, cần kiểm tra thêm ba yếu tố dễ bị bỏ sót:

• Phương lắp đặt: xi lanh đặt đứng phải thắng thêm trọng lượng bản thân tải; xi lanh nằm ngang chịu ma sát trượt của cơ cấu dẫn hướng.
• Nguy cơ uốn dọc (buckling): cần piston dài, hành trình lớn có thể mất ổn định dù lực tính toán đủ. Hành trình càng dài càng phải kiểm tra bền cần theo biểu đồ của hãng.
• Tải lệch tâm: lực không đi qua tâm cần sẽ tạo mô men làm mòn phớt nhanh và giảm tuổi thọ.

Câu hỏi thường gặp (FAQ) khi tính toán lực xi lanh

Q1. Công thức tính lực đẩy xi lanh là gì?

Lực đẩy tính theo F = P × A, với P là áp suất làm việc và A là diện tích mặt piston (A = π × D² / 4). Dùng P đơn vị N/mm² và A đơn vị mm² thì F ra thẳng Newton.

Q2. Vì sao lực kéo của xi lanh nhỏ hơn lực đẩy?

Vì ở hành trình về, cần piston chiếm mất một phần diện tích chịu áp, mặt hữu ích chỉ còn hình vành khăn A - a. Cùng áp suất, diện tích nhỏ hơn thì lực nhỏ hơn. Mức hụt phụ thuộc tỉ lệ đường kính cần so với bore.

Q3. 1 bar bằng bao nhiêu N/mm² khi tính lực xi lanh?

1 bar = 0,1 MPa = 0,1 N/mm². Vậy 6 bar = 0,6 N/mm², 160 bar = 16 N/mm². Quy đổi áp suất về N/mm² và diện tích về mm² là cách nhanh nhất để ra lực bằng Newton.

Q4. Lực tính theo F = P × A có phải là lực thực tế không?

Không. Đó là lực lý thuyết. Lực thực tế còn bị trừ ma sát phớt, dẫn hướng và sụt áp đường ống, nên cần nhân thêm hiệu suất. Với xi lanh tác động đơn phải trừ tiếp lực lò xo hồi vị.

Q5. Nên chọn hệ số an toàn bao nhiêu khi tính lực xi lanh?

Thông lệ thường dùng 1,5-2 cho tải tĩnh, 2-3 cho tải có quán tính, và cao hơn cho khâu kẹp giữ liên quan an toàn. Con số áp dụng cụ thể nên theo khuyến nghị của nhà sản xuất và tiêu chuẩn của máy.

Q6. Đổi lực Newton sang kg như thế nào?

Chia cho 9,81. Ví dụ 1.870 N ≈ 191 kgf. Ngược lại 1 kgf = 9,81 N và 1 tấn lực ≈ 9,81 kN.

Q7. Muốn tăng lực xi lanh thì tăng áp suất hay tăng bore?

Tăng bore hiệu quả hơn, vì lực tỉ lệ với bình phương đường kính - tăng bore 2 lần thì lực tăng 4 lần. Tăng áp suất chỉ tỉ lệ tuyến tính và bị giới hạn bởi áp suất làm việc tối đa ghi trên catalogue của xi lanh.

Việc nắm rõ công thức tính lực đẩy kéo xi lanh giúp xác định đúng đường kính piston, áp suất làm việc và khả năng đáp ứng tải trong từng ứng dụng. Tuy nhiên, khi lựa chọn thực tế vẫn cần xem xét thêm hành trình, tốc độ, hướng lắp đặt và điều kiện vận hành. Nếu bạn chưa biết nên chọn loại xi lanh nào hoặc cần kiểm tra thông số phù hợp với thiết bị, hãy liên hệ Kỷ Nguyên Máy qua hotline 077.209.8686 để được tư vấn và hỗ trợ lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.
