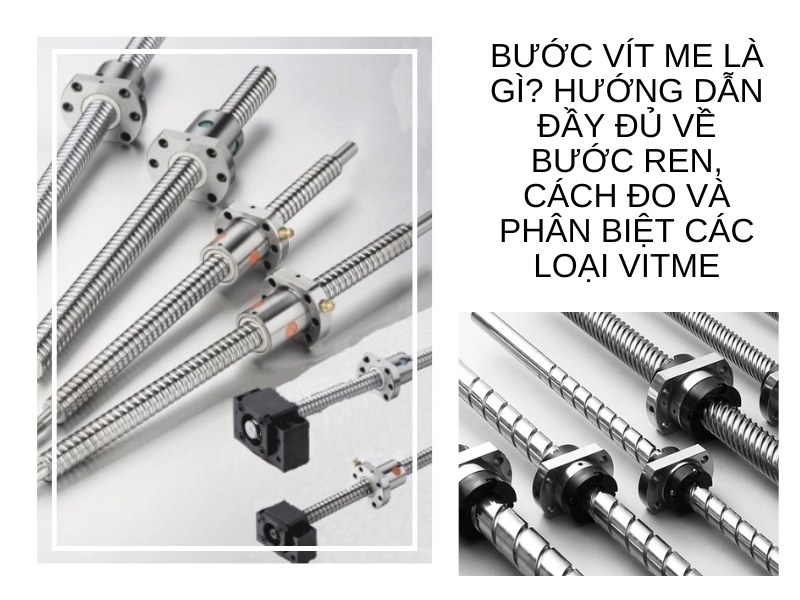

Bước vít me bi là gì? Cách đo và phân biệt các loại vitme

Bạn đang thắc mắc bước vít me bi là gì (hay ngắn gọn vitme là gì)? - Trục vít me quay đúng một vòng tròn hoàn chỉnh, đai ốc vít me sẽ dịch chuyển dọc theo trục một đoạn nhất định. Khoảng dịch chuyển này chính là bước vít me. Khi tìm hiểu về máy CNC, máy in 3D hay thiết bị cơ khí, bước vít me là thông số quan trọng, quyết định hiệu suất và độ chính xác chuyển động tuyến tính. Việc nắm rõ thông số này sẽ giúp bạn lựa chọn chính xác loại vít me phù hợp với yêu cầu kỹ thuật của từng ứng dụng, đảm bảo tối ưu hiệu quả vận hành. Nhiều thông tin thú vị đang đợi bạn ở dưới, hãy kéo xuống!

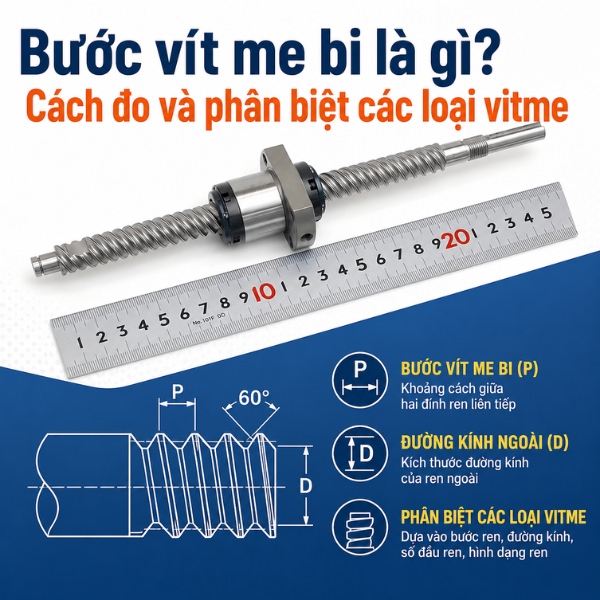

Ảnh bước vít me bi là gì

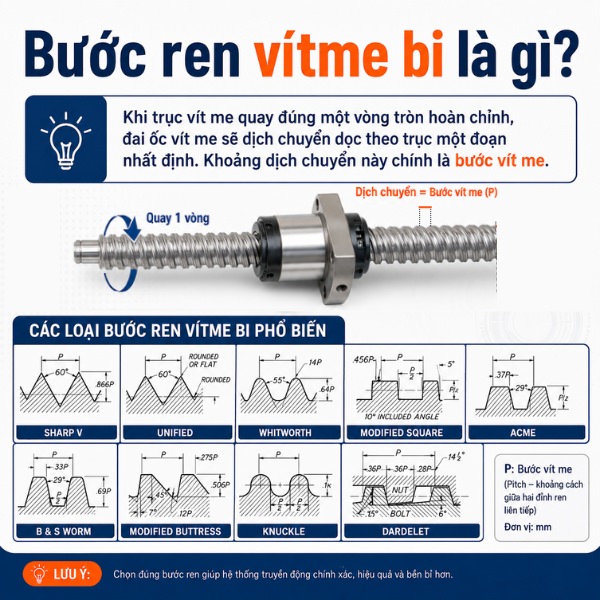

Bước ren vitme bi là gì?

Vitme là một chi tiết cơ khí quen thuộc, thường xuất hiện trong các hệ thống truyền động cần vitme như máy CNC, bàn trượt hay thiết bị tự động hóa. Khi trực tiếp quan sát hoặc vận hành, bạn sẽ thấy vít me đóng vai trò kết nối và truyền chuyển động giữa trục vít và đai ốc, giúp biến chuyển động quay thành chuyển động tịnh tiến một cách chính xác và ổn định.

Trong quá trình đó, bước vít me (còn được gọi là bước ren vít me) chính là thông số thể hiện “mỗi vòng quay tạo ra bao nhiêu chuyển động”. Cụ thể, khi trục vít me quay đúng một vòng tròn hoàn chỉnh, đai ốc vít me sẽ dịch chuyển dọc theo trục một đoạn nhất định. Khoảng dịch chuyển này chính là bước vít me. Nói cách khác, đây là quãng đường mà vít me bi tiến lên hoặc lùi lại theo phương dọc trục sau mỗi vòng quay, và cũng là yếu tố quyết định độ chính xác, tốc độ cũng như cảm giác mượt mà khi máy vận hành.

• Đơn vị thường dùng: mm/vòng
• Ký hiệu quốc tế: Pitch (P)

Ví dụ: Nếu vitme bước 5mm, khi quay một vòng, đai ốc sẽ dịch chuyển đúng 5mm dọc theo trục.

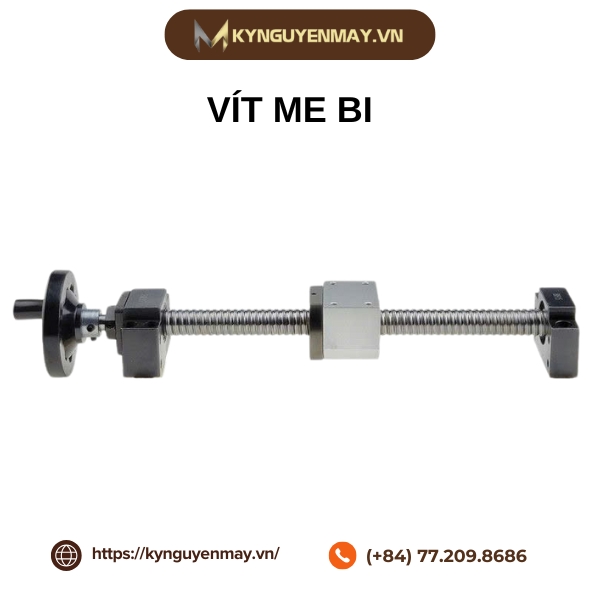

Ảnh bộ vít me bi

Vitme là ren trụ hay ren côn?

Vitme là loại ren trụ, không phải ren côn. Phần thân vít có hình dạng trụ với các rãnh ren xoắn quanh thân, giúp truyền lực và chuyển động chính xác giữa trục và đai ốc. Loại ren này thường được sử dụng trong các hệ thống truyền động công nghiệp như máy CNC, máy tiện, và các thiết bị yêu cầu độ chính xác cao.

Tại sao phải quan tâm đến bước vít me?

Bước vít me là thông số cực kỳ quan trọng, ảnh hưởng trực tiếp đến:

• Tốc độ di chuyển: Bước lớn, đai ốc đi nhanh hơn mỗi vòng quay; bước nhỏ, di chuyển chậm nhưng chính xác hơn.
• Độ chính xác: Máy cần độ chính xác cao thường chọn bước nhỏ.
• Khả năng chịu tải: Bước phù hợp giúp vitme vận hành ổn định, bền bỉ hơn.

Vòng bi vitme hoạt động như thế nào?

Bên trong vít me bi, các viên bi thép nhỏ được bố trí nằm trong những rãnh xoắn chạy dọc theo trục vít. Khi trục vít bắt đầu quay, các viên bi không trượt mà lăn đều theo rãnh, đồng thời truyền lực từ trục vít sang đai ốc. Trong quá trình này, các viên bi được dẫn hướng và tuần hoàn liên tục thông qua hệ thống hồi bi bên trong đai ốc, tạo thành một vòng chuyển động khép kín và ổn định.

Chính sự tuần hoàn này khiến đai ốc được “đẩy” tiến hoặc lùi một cách đều đặn theo phương dọc trục, tương ứng với mỗi vòng quay của trục vít. Khi quan sát kỹ, bạn sẽ thấy chuyển động diễn ra rất êm, gần như không có hiện tượng ma sát lớn hay mài mòn rõ rệt. Nhờ sử dụng các viên bi lăn, vít me bi có khoảng 1-3% ma sát so với vít me thông thường, từ đó giúp giúp bàn máy di chuyển nhanh mà không rung lắc.​

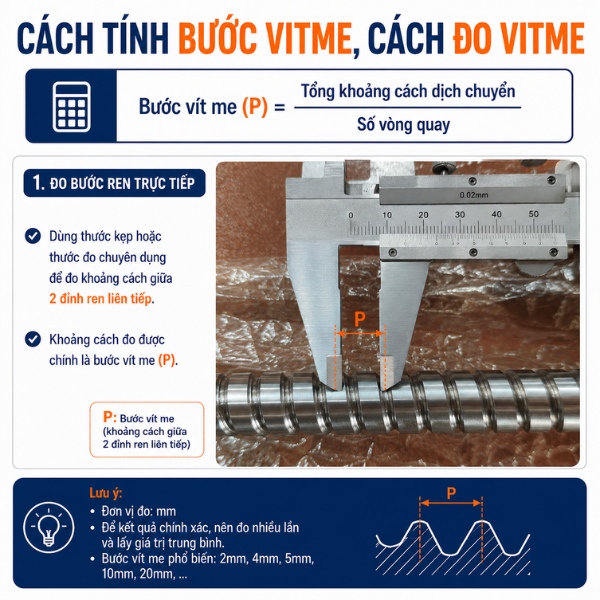

Cách tính bước vitme, cách đo vitme

1. Cách tính bước vitme

Có ba cách phổ biến để xác định bước vít me:

• Cách 1: Tính toán dựa trên số vòng quay và bước vitme. Theo đó, tùy vào loại vít me mà sẽ có cách tính khác nhau, ví dụ:

- Nếu người dùng sử dụng vít me bước 5mm quay 1.000 vòng thì khoảng cách tính được sẽ là: 5mm/vòng x 1.000 vòng/phút = 5.000 mm/phút.

- Nếu vít me bước 10 quay 1.000 vòng thì khoảng cách đai ốc di chuyển sẽ là: 10mm/vòng x 1.000 vòng/phút = 10.000 mm/phút.

• Cách 2: Đo khoảng cách giữa hai đỉnh ren liên tiếp trên cùng một đường sinh của trục vitme. Khoảng cách này chính là bước vít me (hay bước ren vitme).
• Cách 3: Đánh dấu vị trí đai ốc, quay trục vitme đúng 1 vòng, đo khoảng cách dịch chuyển của vitme (đai ốc). Kết quả chính là bước vitme.

Công thức:

Bước vít me (P) = Tổng khoảng cách dịch chuyển / Số vòng quay

Ví dụ cụ thể về tính bước vitme 8 – vitme 8mm 1 vòng đi được bao nhiêu mm?

Tính bước vitme 8:

• Nếu là vitme 8mm bước 2: 1 vòng quay, đai ốc đi được 2mm.
• Nếu là vitme 8mm bước 4: 1 vòng quay, đai ốc đi được 4mm.
• Nếu là vitme 8mm bước 8: 1 vòng quay, đai ốc đi được 8mm.

Cách xác định bước vitme 8:

• Xem thông số trên sản phẩm hoặc cách đo vitme thực tế như hướng dẫn ở dưới.

Như vậy, để biết vitme 8mm 1 vòng đi được bao nhiêu mm, bạn chỉ cần xác định bước vitme bi là gì (tức là bước ren vitme hoặc khoảng cách dịch chuyển của vitme) theo thông số sản phẩm hoặc đo thực tế. Từ đó, bạn sẽ dễ dàng lựa chọn loại vitme phù hợp với nhu cầu kỹ thuật của mình.

2. Cách đo vitme

• Dùng thước kẹp hoặc thước đo chuyên dụng để đo khoảng cách giữa hai đỉnh ren liên tiếp.
• Hoặc đo thực tế quãng đường đai ốc đi được sau một vòng quay trục vitme.

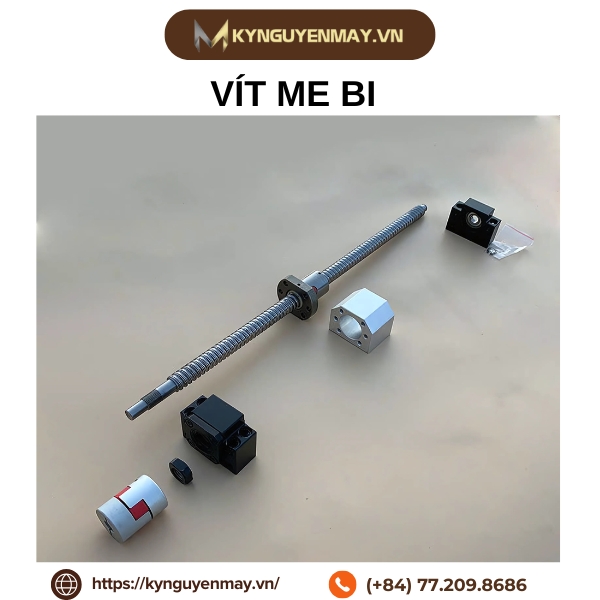

Ảnh bộ đai ốc - vít me bi

Phân biệt vitme 5 bước và 10 bước

Vitme bước 5 và 10 khác nhau ntn? Bảng dưới đây sẽ làm rõ vitme bước 5 và vitme bước 10 về tốc độ, độ chính xác, khả năng chịu tải cũng như ứng dụng thực tế.

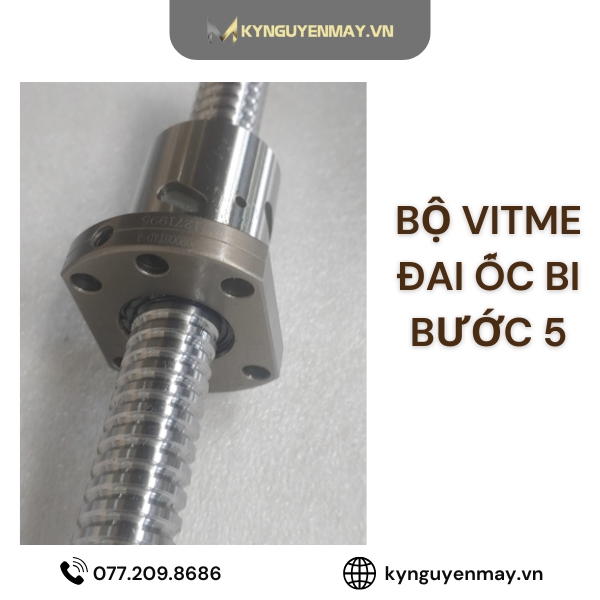

Ảnh bộ vitme đai ốc bi bước 5

Hy vọng qua bài viết này, bạn đã hiểu rõ bước vít me bi là gì cũng như cách xác định, tính toán và lựa chọn bước vít me phù hợp cho từng ứng dụng cơ khí. Nếu bạn còn thắc mắc hoặc cần tư vấn chi tiết về các loại vít me, đai ốc, hãy liên hệ ngay với Kỷ Nguyên Máy qua hotline: 077.209.8686 để được báo giá tốt nhất!
