Bản vẽ trục vít me bi gia công theo tiêu chuẩn BK-BF

Bản vẽ trục vít me (hay còn gọi là bản vẽ vitme) là tài liệu kỹ thuật thể hiện đầy đủ các thông số, kích thước, hình dạng và yêu cầu gia công của trục vít me bi. Đây là cơ sở quan trọng để các kỹ sư, thợ gia công chế tạo đúng sản phẩm, đảm bảo độ chính xác và khả năng lắp ghép với các linh kiện khác trong hệ thống truyền động. Kéo xuống để tham khảo thông tin chi tiết!

Tiêu chuẩn BK-BF trong gia công trục vít me bi

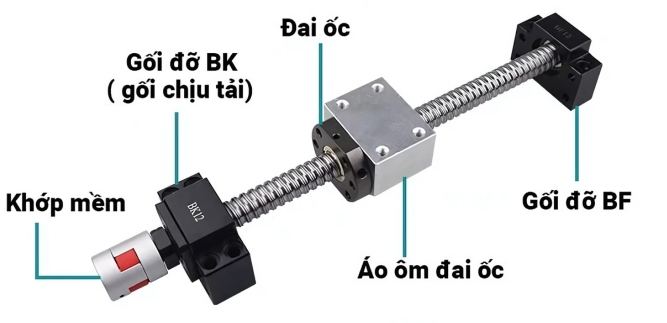

Trong các hệ thống máy CNC và tự động hóa, trục vít me bi thường được gia công hai đầu theo tiêu chuẩn gối đỡ BK-BF. Đây là bộ gối đỡ phổ biến, giúp cố định và hỗ trợ trục vitme vận hành ổn định, giảm rung lắc và tăng tuổi thọ cho hệ thống.

• BK (Bearing Block Fixed): Gối đỡ cố định, thường lắp ở đầu truyền động, chịu tải chính.
• BF (Bearing Block Float): Gối đỡ tự do, lắp ở đầu còn lại, cho phép trục vitme giãn nở khi nhiệt độ thay đổi.

Việc gia công trục vít me theo tiêu chuẩn BK-BF giúp đảm bảo sự đồng bộ, dễ dàng lắp đặt và bảo trì trong các hệ thống máy móc hiện đại.

Ảnh gia công trục vitme bi

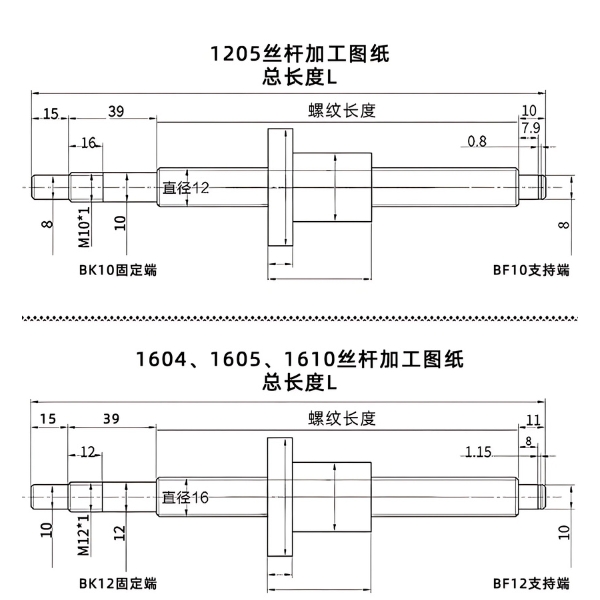

Nội dung bản vẽ trục vít me bi theo tiêu chuẩn BK-BF

Một bản vẽ trục vít me bi đạt chuẩn sẽ thể hiện rõ các thông số sau:

• Chiều dài tổng thể trục vitme (L): Theo yêu cầu thiết kế máy.
• Chiều dài hành trình làm việc (Stroke): Phù hợp với nhu cầu chuyển động.
• Đường kính trục vitme (d): Thường gặp các loại như 12mm, 16mm, 20mm, 25mm...
• Bước ren (Pitch): Ví dụ SFU1605 (bước 5mm), SFU2005, SFU2010...
• Kích thước gia công hai đầu:

- Đầu BK: Đường kính, chiều dài đoạn lắp bạc đạn, rãnh then, lỗ ren bắt ốc...

- Đầu BF: Đường kính, chiều dài đoạn lắp bạc đạn, lỗ ren, vát mép...

• Kích thước then hoa, lỗ then: Để lắp khớp nối hoặc bánh răng truyền động.
• Dung sai kích thước: Đảm bảo độ chính xác khi lắp ghép với gối đỡ, bạc đạn.
• Chú thích vật liệu, xử lý bề mặt: Thường là thép tôi cứng, mạ crom, đánh bóng...

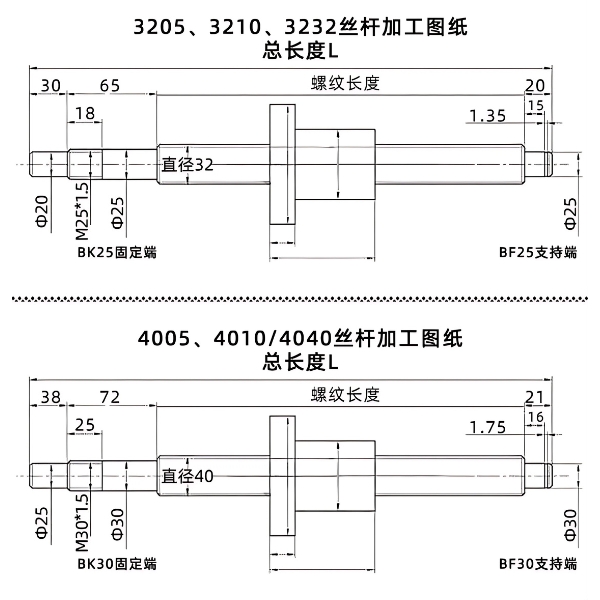

Ảnh bản vẽ vitme

Lưu ý khi thiết kế và đọc bản vẽ vitme

• Chọn đúng loại gối đỡ BK-BF: Đảm bảo kích thước đầu trục vitme phù hợp với bạc đạn và gối đỡ tiêu chuẩn.
• Kiểm tra dung sai: Độ chính xác gia công ảnh hưởng trực tiếp đến độ bền và hiệu quả truyền động.
• Tham khảo bản vẽ mẫu: Khi cần đặt hàng hoặc gia công, nên tham khảo bản vẽ trục vít me chuẩn từ nhà sản xuất hoặc đơn vị uy tín.
• Chú ý chiều dài hành trình và tổng thể: Đảm bảo phù hợp với không gian lắp đặt và nhu cầu sử dụng.

Bản vẽ trục vít me bi gia công theo tiêu chuẩn BK-BF là tài liệu không thể thiếu trong thiết kế, chế tạo và lắp đặt hệ thống truyền động chính xác. Việc nắm vững các thông số, quy chuẩn và lưu ý khi đọc bản vẽ vitme - đai ốc sẽ giúp bạn chủ động hơn trong công việc và đảm bảo chất lượng sản phẩm đầu ra. Nếu bạn cần tư vấn hoặc mẫu bản vẽ trục vít me chuẩn BK-BF, hãy liên hệ ngay Kỷ Nguyên Máy qua hotline: 077.209.8686 để được hỗ trợ tốt nhất!
