Mách bạn các phương pháp gia công trục vít me phổ biến hiện nay

Gia công trục vít me là một trong những công đoạn quan trọng trong lĩnh vực cơ khí chế tạo, đặc biệt đối với các hệ thống truyền động chính xác như máy CNC, máy tiện, máy tự động hóa và nhiều thiết bị công nghiệp khác. Bài viết dưới đây sẽ giúp bạn hiểu rõ về quy trình gia công trục vít me, các phương pháp phổ biến, vật liệu sử dụng cũng như lưu ý khi lựa chọn đơn vị gia công vitme uy tín!

Ảnh mách bạn các phương pháp gia công trục vít me phổ biến hiện nay

Gia công trục vít me là gì?

Gia công trục vitme là công đoạn chế tạo và tinh chỉnh một trong những linh kiện truyền động tuyến tính quan trọng nhất – trục vitme. Với khả năng chuyển đổi chuyển động quay thành chuyển động tịnh tiến một cách mượt mà và chính xác, vitme bi không chỉ giúp tối ưu hiệu suất làm việc mà còn giảm thiểu ma sát và tăng tuổi thọ thiết bị.

Đặc biệt, gia công chế tạo trục vitme máy tiện đóng vai trò then chốt giúp điều khiển chính xác bàn xe dao, đảm bảo chất lượng và độ chính xác của sản phẩm gia công cơ khí. Sự chính xác trong quá trình gia công vitme ảnh hưởng trực tiếp đến hiệu suất, độ bền và độ tin cậy của toàn bộ hệ thống máy móc.

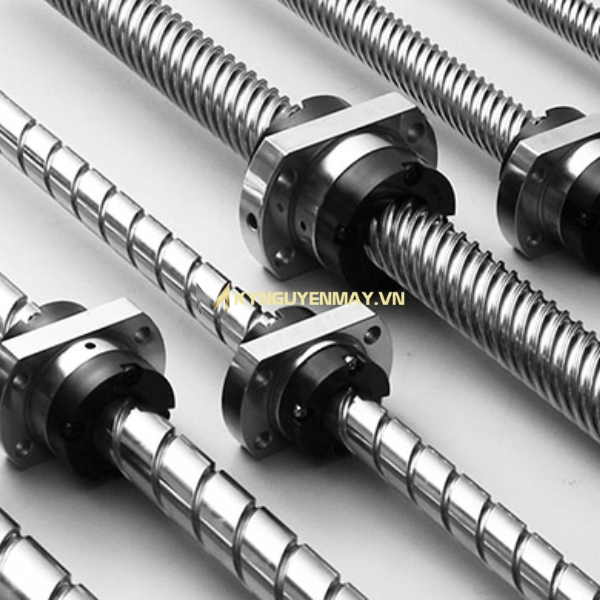

Ảnh gia công trục vít me

Các phương pháp gia công trục vít me phổ biến

1. Gia công chế tạo trục vitme máy tiện

• Sử dụng máy tiện để tạo ren xoắn trên trục vitme, phù hợp cho cả sản xuất đơn chiếc lẫn hàng loạt.
• Đảm bảo lưỡi dao cắt chính xác, được gá đúng tâm và phù hợp với góc nâng của đường xoắn.
• Khi góc nâng của đường xoắn nhỏ hơn 10°, thường cắt từng phía bằng dao một phía; nếu lớn hơn 10°, dùng dao hai phía để tăng hiệu quả cắt.
• Phương pháp này có thể đạt độ chính xác cấp 7, bề mặt trục mịn, thích hợp gia công nhiều loại bề mặt như côn, ren, mặt tròn xoay trong và ngoài.
• Năng suất không quá cao nhưng dễ thực hiện, dụng cụ đơn giản, phù hợp với nhiều loại trục vít me khác nhau

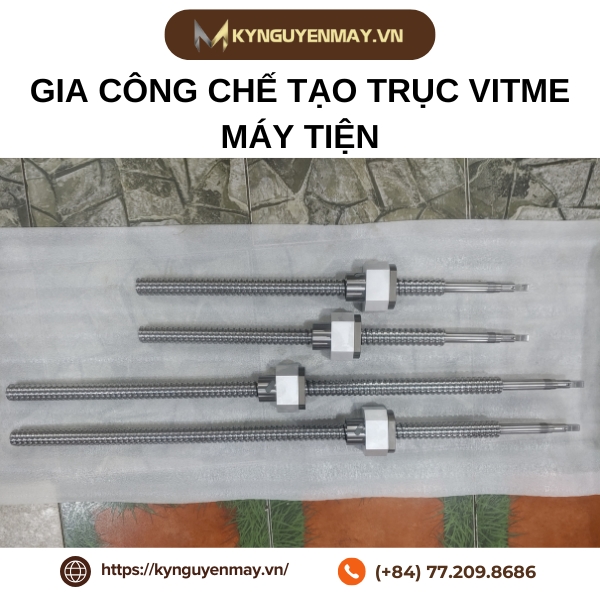

Ảnh gia công chế tạo trục vitme máy tiện

2. Gia công phay trục vít me

• Dùng dao phay răng lược hoặc dao phay đĩa để tạo ren trên trục vitme, cho năng suất cao hơn so với tiện ren.
• Khi dùng dao phay đĩa, trục chi tiết cần quay nghiêng một góc bằng góc nâng của ren để đảm bảo chính xác biên dạng.
• Chuyển động gia công gồm: chuyển động cắt chính (quay dao), chuyển động phụ (di chuyển ngang để đạt chiều cao ren) và chuyển động chạy dao dọc (cắt chiều dài ren).
• Lượng ăn dao sẽ giảm dần khi gần đạt chiều cao ren yêu cầu để đảm bảo độ chính xác gia công.
• Đảm bảo chiều cao ren, độ chính xác và độ mịn bề mặt tốt, phù hợp sản xuất hàng loạt và các cấp chính xác từ 2 đến 9 tùy phương pháp phay.

Vật liệu sử dụng trong gia công trục vít me

Chất lượng của trục vít me phụ thuộc rất lớn vào vật liệu chế tạo. Một số vật liệu phổ biến trong gia công trục vít me gồm:

• Tải trọng nhỏ và trung bình: Nên sử dụng thép tôi có độ cứng HB < 350 như thép 45, 50, phù hợp cho các chi tiết cắt ren không mài. Loại vật liệu này giúp quá trình gia công thuận lợi, đảm bảo độ nhẵn và độ bền cần thiết cho trục vít me.
• Tải trọng trung bình hoặc lớn: Ưu tiên dùng thép cacbon trung bình như thép 40, 40XH, 40X, hoặc thép ít cacbon như 12XH3, 15X, 20X. Các loại thép này thường được tôi thể tích hoặc thấm cacbon để đạt độ rắn bề mặt từ 50–63 HRC, sau đó bề mặt ren sẽ được mài và đánh bóng để tăng độ chính xác và tuổi thọ sản phẩm.
• Vật liệu đặc biệt: Trong một số trường hợp, trục vít me còn được gia công từ thép không gỉ (inox) để chống ăn mòn, hoặc nhôm cho các ứng dụng yêu cầu trọng lượng nhẹ. Ngoài ra, vật liệu giảm ma sát như đồng thanh, gang xám cũng có thể được sử dụng cho các bộ phận phụ trợ hoặc môi trường làm việc đặc biệt.

Phân loại trục vít me trong gia công

Trong gia công vitme, trục vít me được phân loại dựa trên hình dạng và biên dạng ren:

* Theo hình dạng:

• Trục vít me hình trụ: Đường sinh thẳng, phổ biến trong các hệ thống truyền động tiêu chuẩn.
• Trục vít me hình lõm: Đường sinh là cung tròn, liên kết mạnh mẽ, phù hợp với tải lớn.

*Theo biên dạng ren:

• Trục vít thân khai: Cạnh răng thẳng, tiếp xúc vuông góc với mặt trụ, dễ gia công bằng tiện, phay, mài.
• Trục vít me Acsimet: Đường xoắn ốc, thường gia công trên máy tiện, yêu cầu độ chính xác cao.
• Trục vít me Convolute: Cạnh ren thẳng trong mặt cắt pháp tuyến, gia công bằng phay hoặc mài.

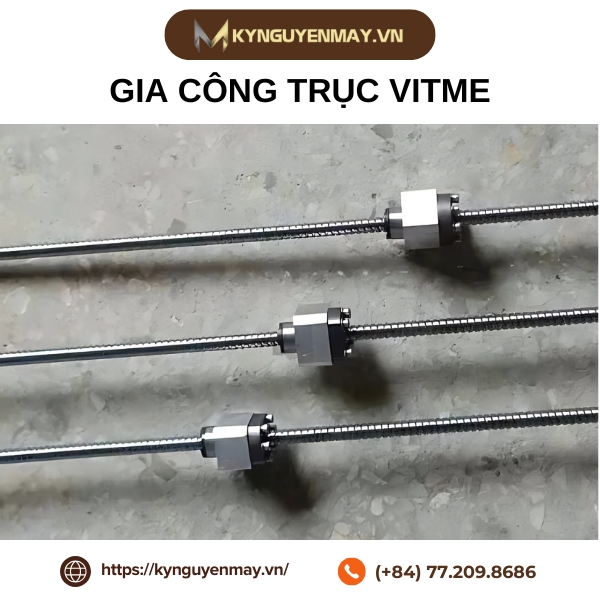

Ảnh trục vít me trong gia công

Tiêu chí lựa chọn đơn vị gia công trục vít me uy tín

• Chọn đơn vị có kinh nghiệm lâu năm trong gia công trục vít me, từng thực hiện các dự án lớn, đa dạng ngành nghề.
• Ưu tiên các xưởng sử dụng máy CNC, thiết bị tiện – phay – mài chính xác, kiểm soát chất lượng chặt chẽ.
• Đảm bảo nguồn vật liệu đầu vào đạt chuẩn, có thể cung cấp chứng chỉ xuất xứ và kiểm định chất lượng.
• Có đội ngũ kỹ sư hỗ trợ thiết kế, tư vấn giải pháp gia công vitme tối ưu cho từng ứng dụng.
• Cam kết tiến độ, báo giá cạnh tranh, chính sách bảo hành và hỗ trợ kỹ thuật sau bán hàng.

Gia công trục vít me là các công đoạn then chốt, quyết định hiệu quả và độ bền cho hệ thống truyền động tuyến tính trong công nghiệp hiện đại. Nếu bạn cần tư vấn hoặc đặt hàng gia công trục vít me theo yêu cầu, hãy liên hệ với Kỷ Nguyên Máy qua hotline: 077.209.8686 để được hỗ trợ tốt nhất!
