[Tổng hợp] Thông số bộ trục vitme đai ốc bi

Bạn đang tìm kiếm thông tin về thông số bộ trục đai ốc vitme bi? Hãy tham khảo ngay bài viết này để có thể lựa chọn được bộ trục vitme phù hơp với máy móc của mình!

Ảnh [Tổng hợp] Thông số bộ trục vitme đai ốc bi

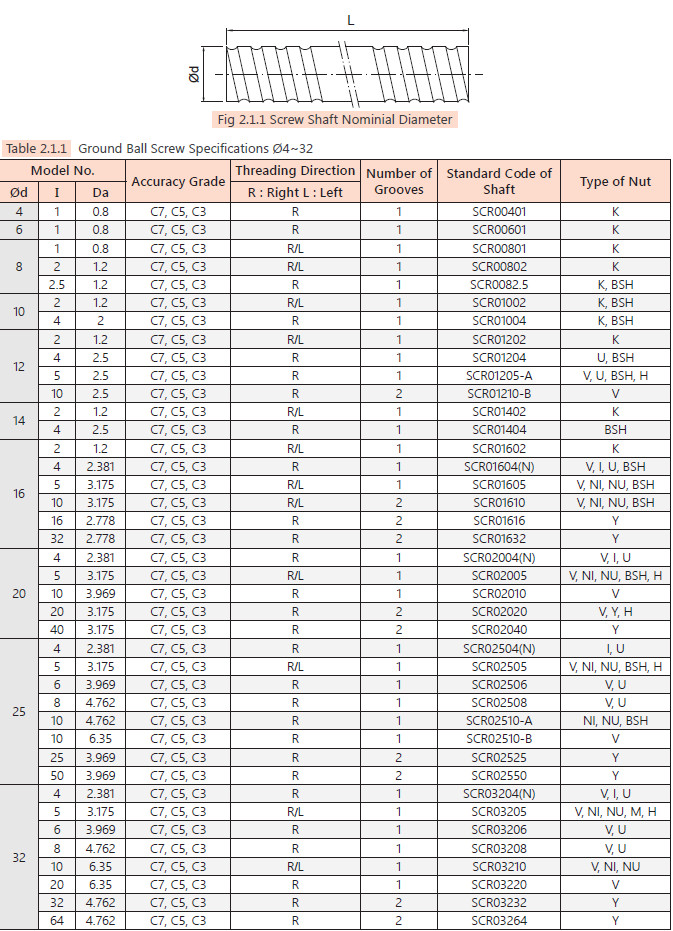

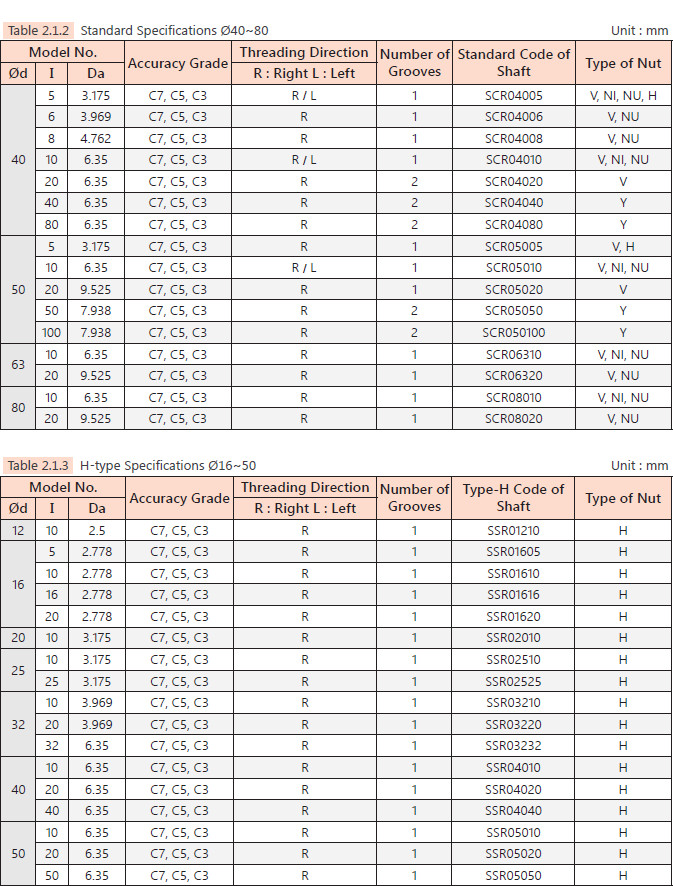

Thông số trục vít me

Trục vitme là linh kiện quan trọng trong các hệ thống truyền động tuyến tính, đặc biệt trong lĩnh vực cơ khí chính xác, máy CNC và tự động hóa. Để lựa chọn và sử dụng trục vít me hiệu quả, việc nắm rõ các thông số kỹ thuật là điều không thể thiếu. Dưới đây là bảng tổng hợp các thông số kỹ thuật cơ bản của trục vít me, bao gồm đường kính, chiều dài, bước ren, số đầu mối, vật liệu chế tạo và các đặc tính liên quan. Những thông số này giúp người dùng dễ dàng so sánh, lựa chọn sản phẩm phù hợp với nhu cầu ứng dụng thực tế.

Ảnh Kích thước vít me bi

Khi thiết kế hoặc thay thế linh kiện, mọi thông số kỹ thuật bắt buộc phải được thể hiện chính xác trên bản vẽ trục vít me, bao gồm:

• Khoảng cách dịch chuyển của vitme: Là tổng hành trình hữu ích thực tế của đai ốc. Khi tính toán khoảng cách dịch chuyển của vitme, cần cộng thêm chiều dài đai ốc và hành trình an toàn ở hai đầu để tránh va đập cơ học.
• Cấp chính xác: Tra cứu trực tiếp từ catalog vít me đai ốc của nhà sản xuất (từ C0 đến C10) để xác định sai số hành trình cho phép.

Các thông số này là cơ sở cốt lõi cho mọi bài toán ứng dụng và sản xuất. Chẳng hạn, quy trình gia công chế tạo trục vitme máy tiện đòi hỏi tiêu chuẩn rất khắt khe về độ cứng (HRC 58-62) và rãnh bi phải được mài chính xác để bàn dao dịch chuyển mịn màng. Ngoài ra, cấu trúc kỹ thuật của đai ốc cũng là căn cứ quan trọng để áp mã HS trục vít me (thường là 8483.40.00) khi doanh nghiệp làm thủ tục xuất nhập khẩu.

Thông số bộ truyền vít me đai ốc bi

Thông số bộ truyền vít me đai ốc bi là cơ sở dữ liệu quan trọng nhất quyết định đến hiệu suất hành trình, tải trọng và độ chính xác của toàn bộ hệ thống chuyển động cơ khí. Việc thấu hiểu các đại lượng đặc trưng như đường kính trục, bước ren, cấp chính xác (C3, C5, C7) hay cấu trúc tuần hoàn bi không chỉ giúp các kỹ sư tối ưu hóa bản vẽ thiết kế máy CNC, cánh tay robot, mà còn là chìa khóa để lựa chọn đúng linh kiện thay thế tương thích, đảm bảo máy móc vận hành ổn định và bền bỉ theo thời gian.

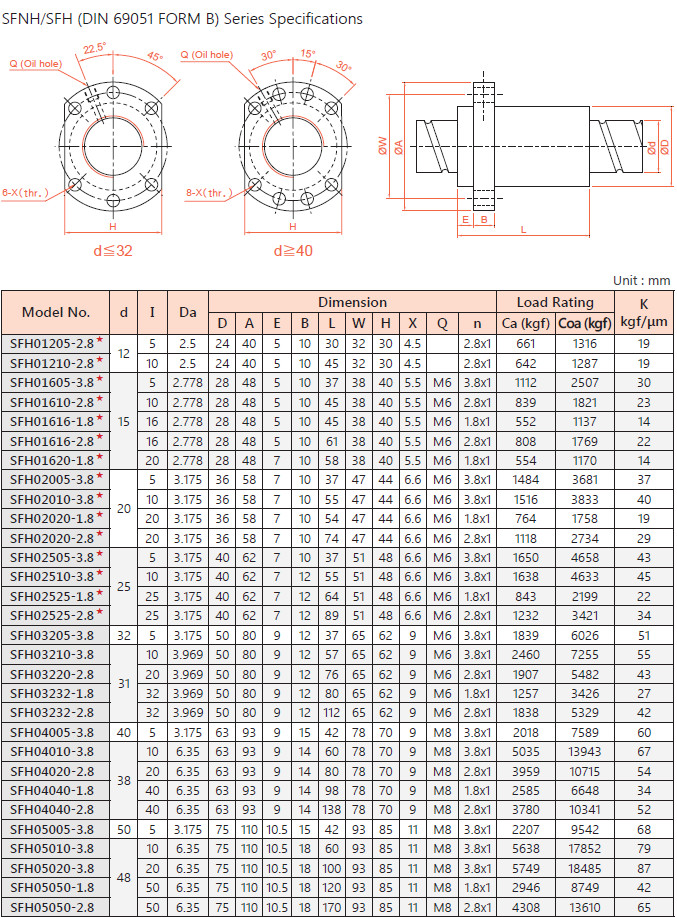

1. Thông số vitme bi TBI SFH/SFNH

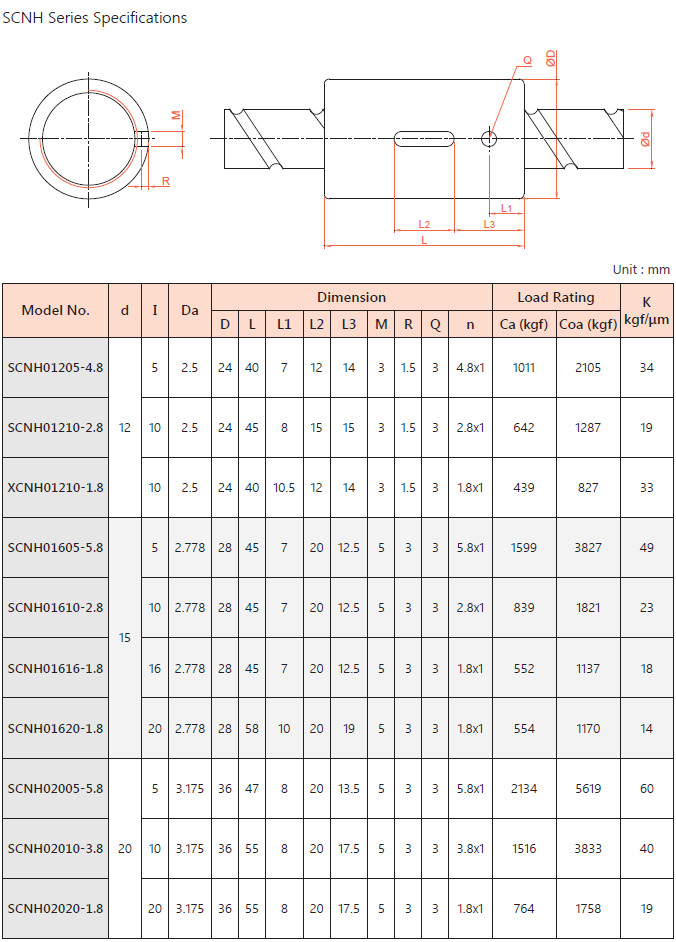

2. Thông số kích thước vitme bi TBI SCNH

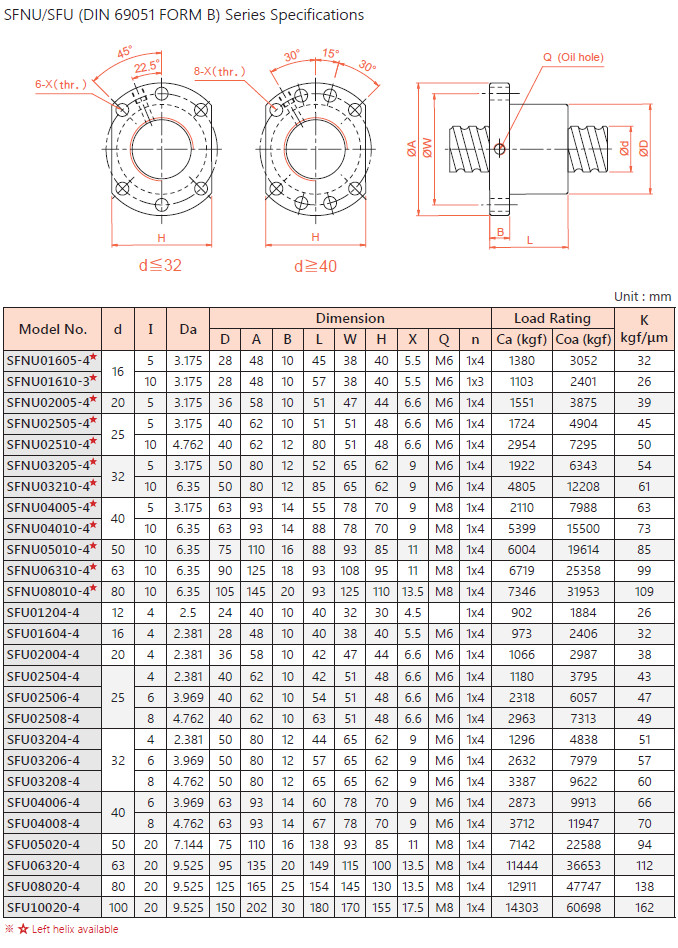

3. Kích thước vitme TBI SFU/SFNU

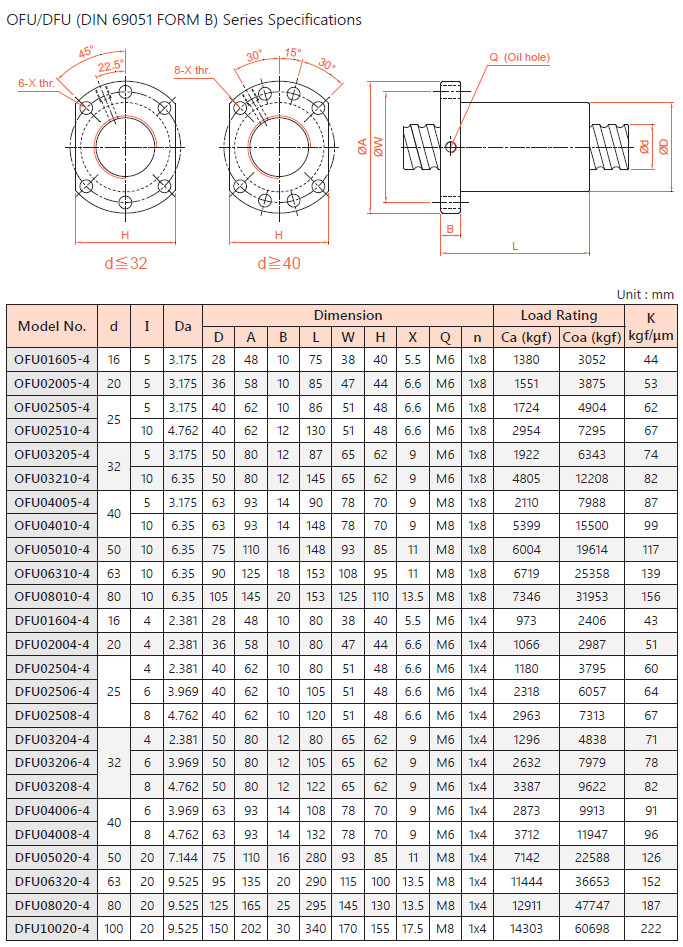

4. Thông số đai ốc vít me bi TBI OFU/DFU

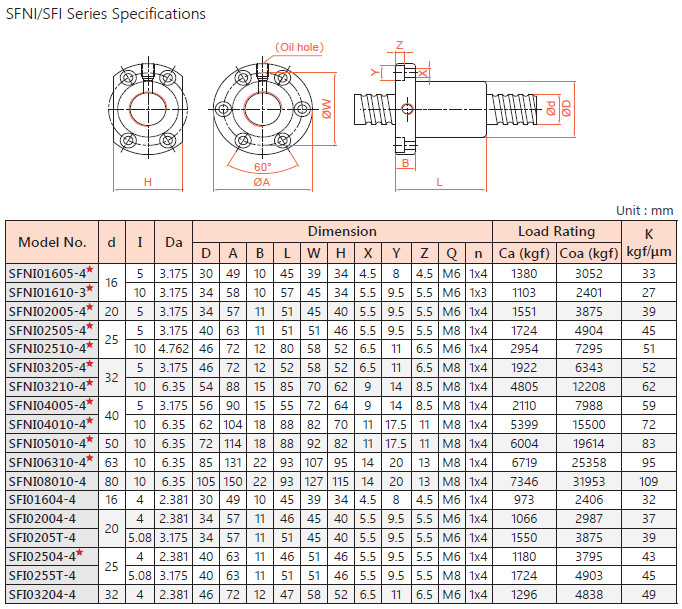

5. Thông số vitme bi TBI SFNI/SFI

Khi thiết kế hoặc bảo dưỡng các thiết bị nâng hạ, việc nắm rõ thông số bộ truyền vít me đai ốc bi là yếu tố cốt lõi quyết định đến tải trọng, độ bền và tính an toàn của hệ thống. Trên thực tế, có rất nhiều kỹ thuật viên khi vận hành trạm sửa chữa ô tô thường gặp thắc mắc về cầu nâng 2 trụ kiểu vitme liên quan đến kích thước đường kính trục, bước ren và khả năng tự hãm của bộ truyền. Việc đối chiếu chính xác các thông số kỹ thuật này không chỉ giúp giải đáp các cơ sở khoa học về khả năng chịu tải của cầu nâng, mà còn giúp doanh nghiệp chủ động hơn trong việc lựa chọn linh kiện thay thế định kỳ, đảm bảo thiết bị vận hành êm ái và tối ưu chi phí sửa chữa.

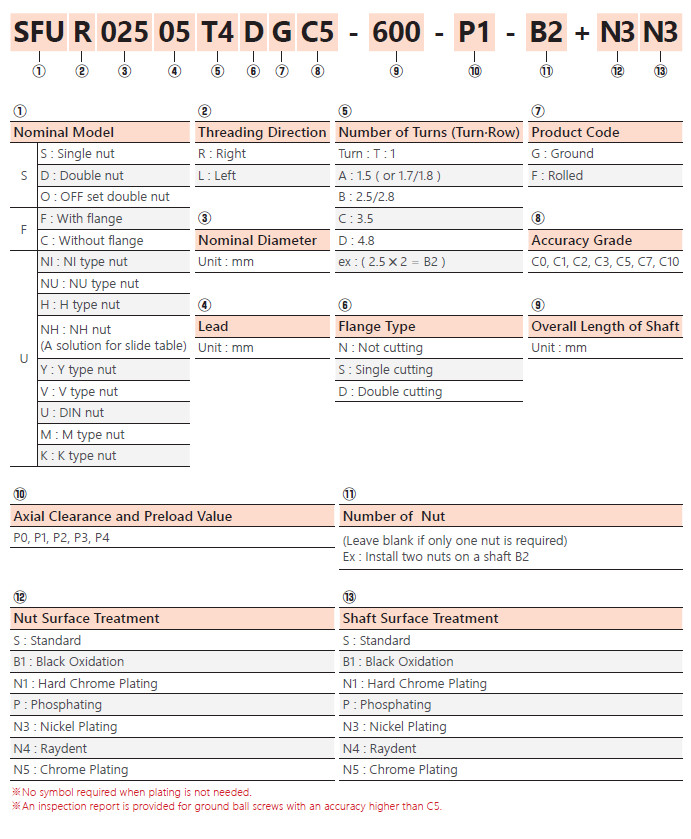

Cách đọc ký hiệu vitme đai ốc

>> CÓ THỂ BẠN QUAN TÂM:

• NGUYÊN LÝ VITME HOẠT ĐỘNG
• CÁC HÃNG SẢN XUẤT VITME BI - TOP 5 CHẤT LƯỢNG

Trên đây chúng tôi đã tổng hợp thông số của các mã trục vitme - đai ốc bi được ưa chuộng nhất, ngoài ra còn rất nhiều các mã khác. Nếu quý khách có nhu cầu mua hàng hay cần được biết thêm thông tin chi tiết, hãy liên hệ ngay tới Kỷ Nguyên Máy qua hotline 077.209.8686 để được tư vấn!
