Vitme đai ốc bi là gì? Đặc điểm, nguyên lý, cấu tạo vit me đai ốc bi

Ảnh Vitme đai ốc bi là gì? Đặc điểm, nguyên lý, cấu tạo của vít me đai ốc bi

Vitme là gì?

>> CÓ THỂ BẠN QUAN TÂM:

• THÔNG TIN VỀ ƯU NHƯỢC ĐIỂM CỦA VÍT ME ĐAI ỐC BI
• MÃ 84834090 HS CODE TRỤC VÍT (BỘ TRUYỀN ĐỘNG QUAY CHUYỂN THÀNH CHUYỂN ĐỘNG TUYẾN TÍNH

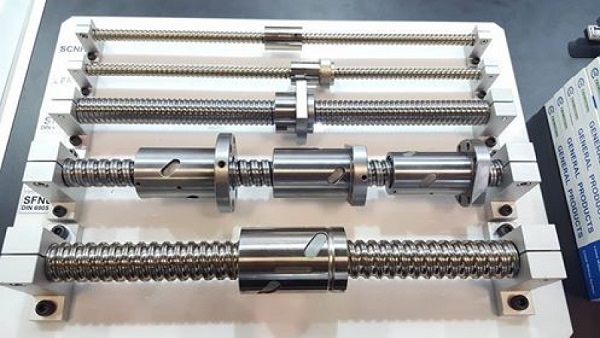

Cấu tạo vitme bi gồm: phần thân vít và đầu vít

Vit me đai ốc thường bao gồm trục vitme và đai ốc bi. Ngoài ra còn có một số phụ kiện khác như: gối đỡ trục vitme, gá áo nhôm, khớp nối trục mềm.

(*) Phần thân đai ốc (Ball Nut)

Đây là bộ phận bao bọc bên ngoài, chịu trách nhiệm truyền động và chứa đựng các linh kiện bên trong.

• Vỏ đai ốc (Nut Housing): Được làm từ các mác thép như SCM420, SCM440, SUS440C có độ cứng cao để chịu tải trọng lớn. Thêm nữa, để tăng khả năng chống ăn mòn của đai ố, các nhà sản xuất đôi khi mạ thêm 1 lớp bên ngoài bằng kẽm, niken hoặc chrome. Trên thân thường có mặt bích để cố định đai ốc vào bàn máy hoặc bộ phận cần chuyển động.
• Rãnh bi trong (Internal Ball Tracks): Bên trong lòng thân đai ốc được gia công các đường rãnh xoắn ốc cực kỳ chính xác. Các rãnh này phối hợp với rãnh trên trục vít để tạo thành đường chạy cho các viên bi thép.

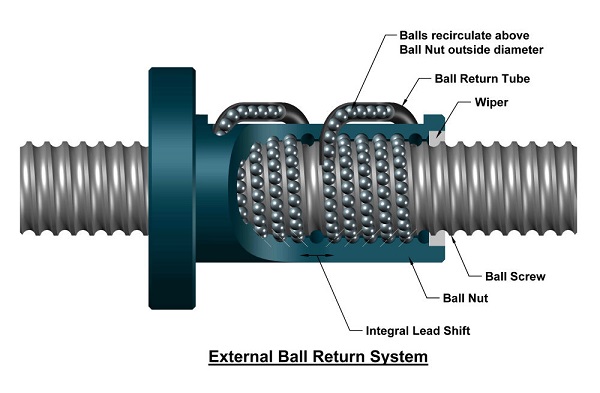

• Hệ thống hồi bi (Ball Return System): Hệ thống hồi bi ngoài (External Ball Return System), thân đai ốc có các lỗ để lắp ống hồi bi (Ball Return Tube). Ống này dẫn hướng cho các viên bi sau khi đi hết chu trình sẽ quay ngược lại vị trí bắt đầu, tạo thành một vòng tuần hoàn kín phía trên đường kính ngoài của đai ốc.
• Bi thép (Steel Balls): Các viên bi nằm trong rãnh giữa đai ốc và trục vít, thường sản xuất các bi thép bằng thép AISI 51100 (thép crom cacbon cao).

(*) Phần đầu đai ốc và các chi tiết hỗ trợ

Tại hai đầu của thân đai ốc thường được trang bị các bộ phận bảo vệ và duy trì hiệu suất:

• Tấm gạt bụi (Wiper): Được lắp ở hai đầu đai ốc. Chi tiết này có nhiệm vụ gạt sạch bụi bẩn, mạt sắt hoặc vật thể lạ bám trên trục vít trước khi chúng kịp đi vào bên trong đai ốc, giúp bảo vệ các viên bi và rãnh chạy khỏi bị mài mòn.
• Phớt chặn (Seals): Thường đi kèm với tấm gạt bụi để ngăn không cho mỡ bôi trơn rò rỉ ra ngoài và giữ cho môi trường làm việc bên trong đai ốc luôn sạch sẽ.
• Cổng bơm mỡ (Lubrication Hole): Thường nằm trên thân hoặc gần đầu đai ốc, cho phép cấp dầu/ mỡ bôi trơn định kỳ vào bên trong rãnh bi mà không cần tháo rời hệ thống.

Ảnh Cấu tạo vitme bi gồm: phần thân vít và đầu vít

Nguyên lý cốt lõi của vitme bi là biến đổi chuyển động quay thành chuyển động tịnh tiến thông qua việc sử dụng các viên bi thép làm phần tử lăn trung gian. Thay vì ma sát trượt trực tiếp, các viên bi này lăn liên tục trong các rãnh xoắn ốc giữa đai ốc và trục, giúp truyền lực mượt mà với hiệu suất cơ khí rất cao. Trong quá trình vận hành, các viên bi di chuyển theo đường rãnh và khi đi hết hành trình, chúng được dẫn hướng qua hệ thống hồi bi (như ống hồi bi ngoài hoặc nắp đầu) để quay trở lại vị trí bắt đầu, tạo thành một chu trình tuần hoàn kín.

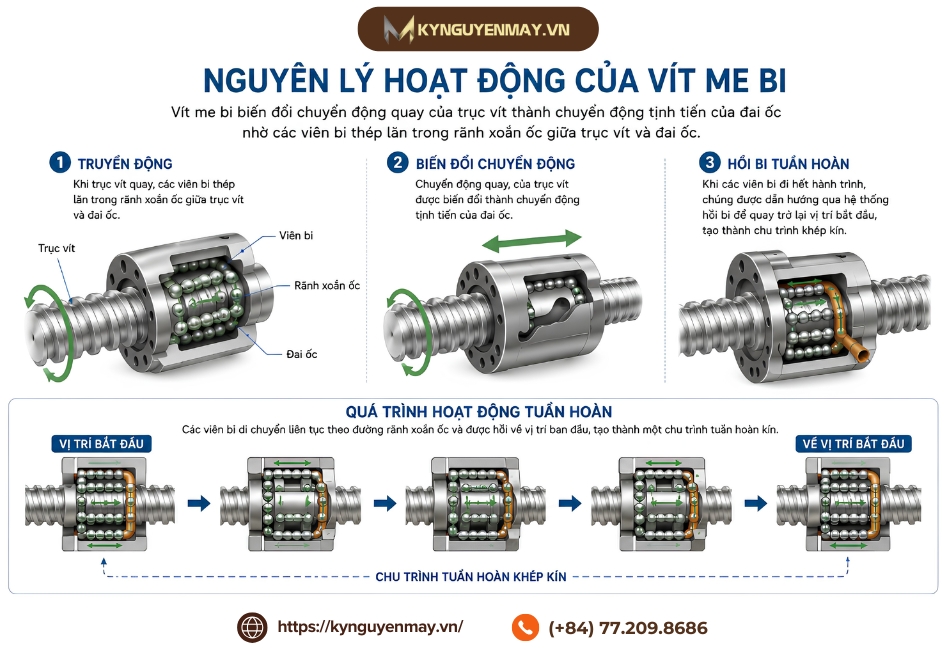

Nguyên lý hoạt động của vitme bi:

1. Truyền động: Khi trục vít quay, các viên bi thép lăn trong rãnh xoắn ốc giữa trục vít và đai ốc

2. Biến đổi chuyển động: Chuyển động quay của trục vít được biến đổi thành chuyển động tịnh tiến của đai ốc

3. Hồi bi tuần hoàn: Khi các viên bi đi hết hành trình, chúng được dẫn hướng qua hệ thống hồi bi để quay trở lại vị trí bắt đầu tạo thành chu trình khép kín

Cơ chế này cho phép đai ốc di chuyển chính xác đến từng micro-mét, chịu được tải trọng lớn và giảm thiểu tối đa nhiệt lượng phát sinh do ma sát, từ đó đảm bảo độ bền và độ ổn định cho các hệ thống máy móc CNC.

Ảnh Vòng bi vitme hoạt động như thế nào? Nguyên lý vitme

>> CÓ THỂ BẠN QUAN TÂM: CHI TIẾT THÔNG TIN VỀ CƠ CẤU VÍT ME

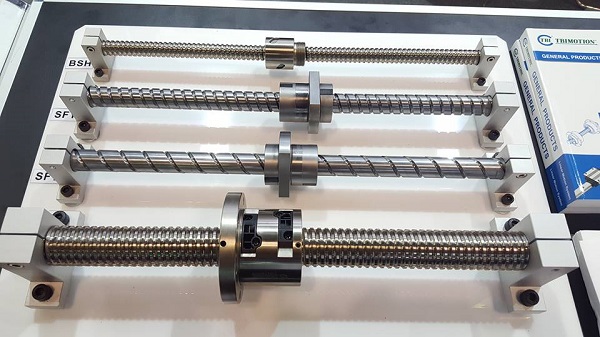

Vitme là gì? phân loại vít me

1. Vít me bi

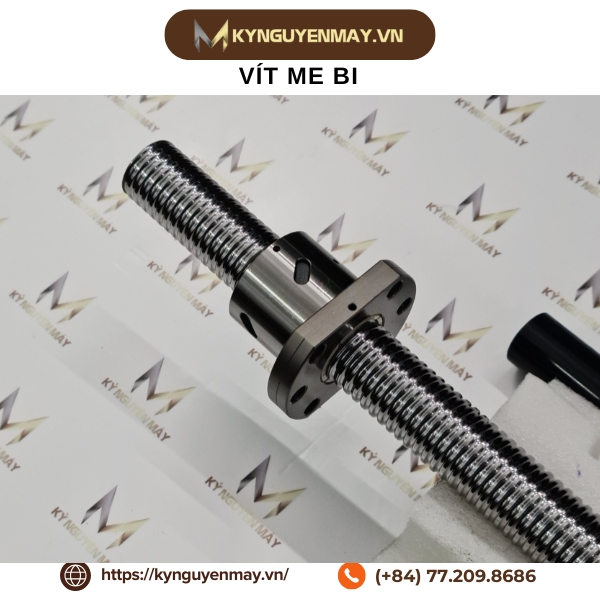

Đây là loại vít me tiên tiến nhất, được thiết kế để tối ưu hóa hiệu suất truyền động. Cơ chế hoạt động là sử dụng ma sát lăn; giữa trục vít và đai ốc có các viên bi thép nhỏ lăn trong các rãnh xoắn ốc.

Đặc điểm kỹ thuật:

• Hiệu suất: Rất cao (thường >90%) do ma sát lăn cực thấp.
• Độ chính xác: Cực cao, thường có cơ chế khử độ rơ (backlash) bằng cách chọn kích thước bi phù hợp.

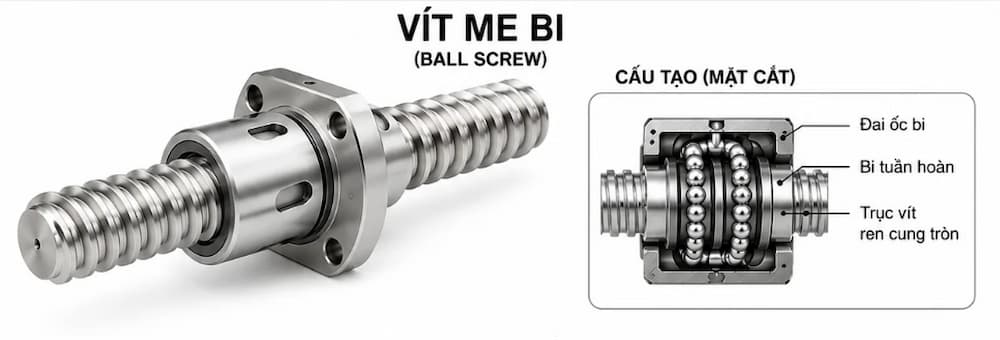

Ảnh Vít me bi

2. Vít me cơ

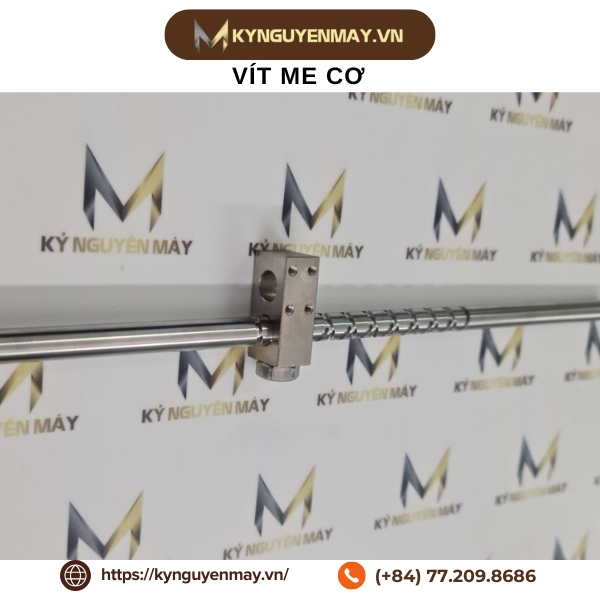

Vít me cơ là thuật ngữ chung thường dùng để chỉ các loại vít me truyền động bằng tiếp xúc trực tiếp giữa các bề mặt ren. Cơ chế hoạt động là sử dụng ma sát trượt; bề mặt ren của trục vít và đai ốc trượt lên nhau để tạo ra chuyển động tịnh tiến; không có các viên bi trung gian.

Đặc điểm kỹ thuật:

• Hiệu suất: Thấp hơn vít me bi (khoảng 20% - 50%) do ma sát trượt sinh nhiệt lớn.
• Khả năng tự khóa : Cao, đai ốc khó bị trôi ngược khi không có lực quay (phụ thuộc vào góc nâng ren).

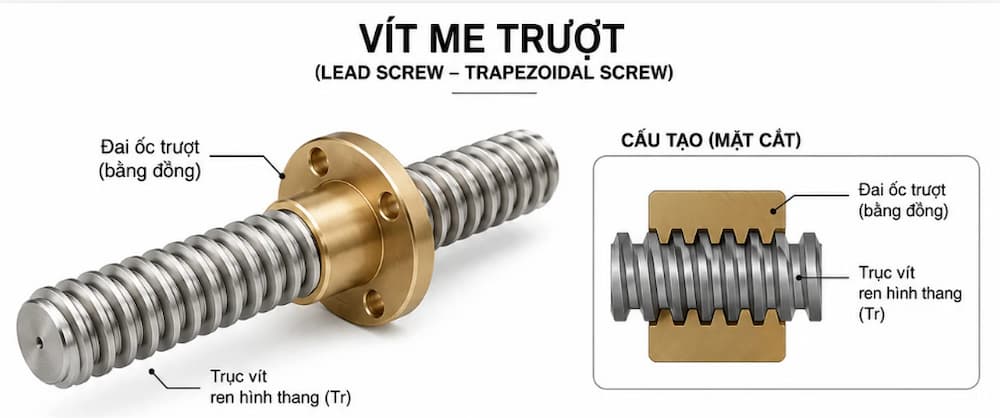

Ảnh Vít me cơ

3. Vít me trapezoidal

Đây là loại vít me cơ phổ biến nhất tại châu Âu và các nước dùng hệ mét (bao gồm Việt Nam). Cơ chế hoạt động là một dạng vít me trượt với biên dạng ren hình thang cân. Góc đỉnh ren tiêu chuẩn là 30°.

Đặc điểm kỹ thuật:

• Ký hiệu: Thường bắt đầu bằng chữ "Tr" (ví dụ: Tr20x4).
• Độ bền: Cấu trúc ren dày giúp chịu được tải trọng dọc trục lớn và va đập tốt.
• Chế tạo: Dễ gia công bằng phương pháp tiện hoặc cán ren, giá thành rẻ.

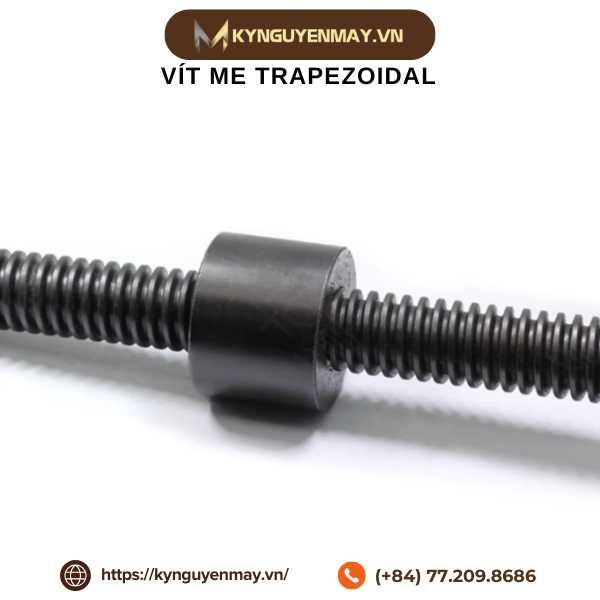

Ảnh Vít me trapezoidal

4. Vít me Acme

Loại này tương tự như vít me Trapezoidal nhưng được chuẩn hóa theo hệ Inch (phổ biến tại Mỹ và các nước dùng hệ Anh). Cơ chế hoạt động là sử dụng ma sát trượt với biên dạng ren hình thang, nhưng có góc đỉnh ren là 29° (thay vì 30° như hệ mét).

Đặc điểm kỹ thuật:

• Thiết kế: Đỉnh ren và đáy ren phẳng, giúp truyền lực mạnh mẽ và ổn định.
• Khả năng thay thế: Không thể lắp lẫn với vít me Trapezoidal dù nhìn qua khá giống nhau vì khác biệt về góc ren và bước ren (tính theo TPI - số ren trên mỗi inch).

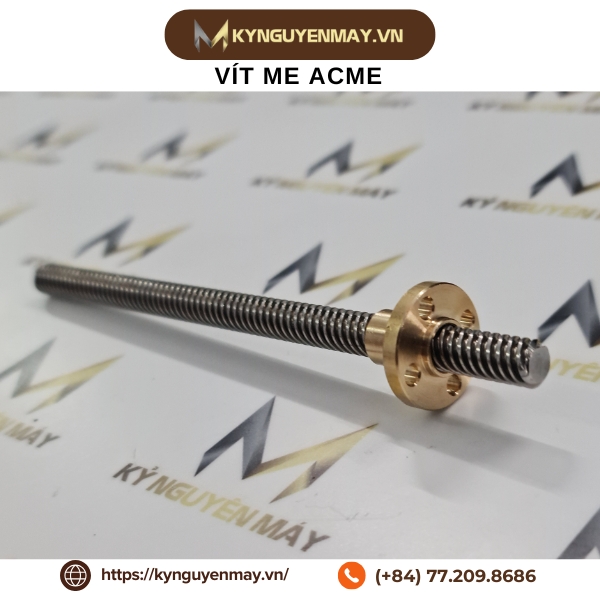

Ảnh Vít me Acme

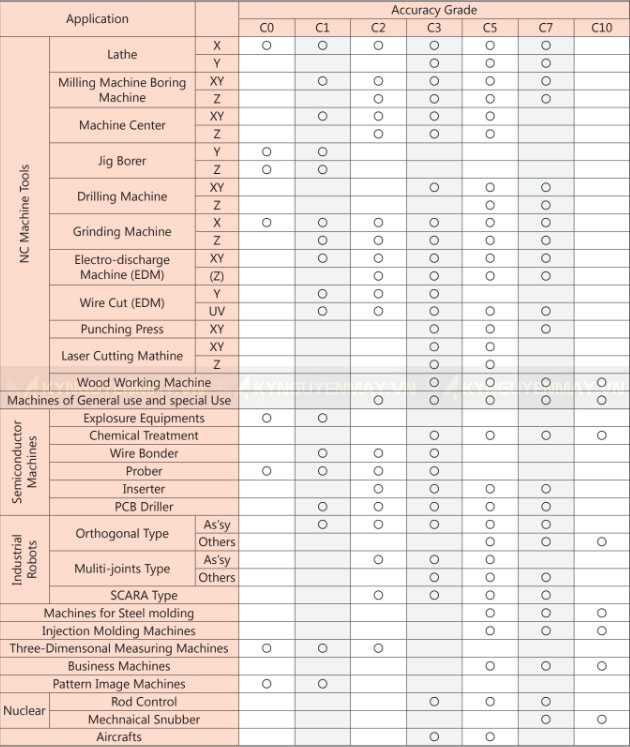

Bảng tra cứu cấp chính xác vitme bi theo ứng dụng

Ngoài ra, với mỗi ứng dụng của bộ vítme - đai ốc yêu cầu độ chính xác khác nhau, bạn có thể tham khảo bảng dưới đây để chọn ra loại sản phẩm phù hợp với máy móc của mình

1. Cấp chính xác C0, C1, C2, C3, C5, C7 và C10

Việc lựa chọn cấp độ chính xác (từ C0 đến C10 theo tiêu chuẩn JIS) quyết định trực tiếp đến sai số hành trình và giá thành của hệ thống. Dựa vào catalog vít me đai ốc từ các nhà sản xuất lớn, dưới đây là bảng tổng hợp các cấp chính xác phổ biến tương ứng với từng ứng dụng thực tế:

• C0, C1, C2, C3: Các cấp siêu chính xác (Precision grades), thường dùng cho máy móc yêu cầu độ sai số cực thấp.
• C5, C7: Các cấp chính xác trung bình đến phổ thông, dùng cho máy CNC công nghiệp hoặc máy móc thông dụng.
• C10: Cấp chính xác thấp nhất (thường là vitme bước ren cán), dùng cho các ứng dụng vận chuyển đơn giản.

2. Lĩnh vực ứng dụng

Bảng chia các thiết bị thành các nhóm ngành chính:

• Máy công cụ CNC: Bao gồm máy tiện, máy phay, trung tâm gia công , máy mài... Ở nhóm này, bạn sẽ thấy các trục X, Y, Z thường yêu cầu cấp chính xác cao từ C0 đến C5.
• Máy sản xuất bán dẫn: Yêu cầu độ chính xác rất cao và ổn định thường là C0 đến C5.
• Robot công nghiệp: Các loại robot khớp hoặc robot tọa độ thường dùng cấp C3 đến C7.
• Các lĩnh vực khác: Máy chế biến gỗ, máy đúc nhựa, thiết bị hạt nhân và ngành hàng không.

3. Cách đọc bảng

Các dấu tròn biểu thị cấp chính xác khuyến nghị cho từng bộ phận hoặc trục của máy.

(*) Ví dụ: Với máy tiện, trục X có thể sử dụng các cấp từ C0 đến C7, nhưng tập trung chủ yếu vào nhóm chính xác cao để đảm bảo chất lượng gia công. Đối với máy chế biến gỗ, yêu cầu độ chính xác thấp hơn nên bảng khuyến nghị các cấp từ C5 đến C10.

Ảnh Bảng tra cứu cấp chính xác vitme bi theo ứng dụng

2. Duy trì chế độ bôi trơn định kỳ

• Rủi ro:

- Thiếu chất bôi trơn sẽ làm đai ốc tăng nhiệt độ cao đột ngột gây mài mòn nhanh, làm rỗ bề mặt bi thép và phá hủy độ chính xác của rãnh ren.

• Hướng dẫn chi tiết:

- Sử dụng mỡ bôi trơn chuyên dụng chịu tải cho vitme. Lưu ý, tránh dùng mỡ bò thông thường quá đặc gây bó bi.

- Bơm mỡ định kỳ sau mỗi 2 - 3 tháng hoạt động liên tục.

- Luôn vệ sinh sạch mỡ cũ bám bụi trước khi bơm mỡ mới qua cổng bôi trơn.

3. Tránh làm hỏng hoặc tháo bỏ tấm gạt bụi

• Rủi ro:

- Tấm gạt bụi ở hai đầu đai ốc là nơi bảo vệ không gian bên trong.

- Nếu bị rách hoặc tháo bỏ, mạt sắt, phoi cắt và bụi bẩn bám trên trục sẽ lọt vào lòng đai ốc, hoạt động như một chất mài mòn thô tàn phá các viên bi.

• Hướng dẫn chi tiết:

- Thường xuyên kiểm tra xem tấm gạt bụi có bị hở, nứt vỡ do lão hóa hay không.

- Trong môi trường cắt gọt có nhiều phoi sắt bắn ra, nên thiết kế thêm bạt che cao su bao kín toàn bộ trục vít me để chia sẻ bớt tải lượng rác thải cho tấm gạt bụi.

4. Tránh tác động lực vào ống hồi bi bên ngoài

• Rủi ro:

- Ống hồi bi cấu tạo nhô cao lên khỏi thân đai ốc và làm bằng lớp kim loại/ nhựa mỏng hơn vỏ đai ốc.

- Chỉ một va chạm nhẹ làm móp ống sẽ chặn đứng đường di chuyển của bi, gây bó cứng máy ngay lập tức.

• Hướng dẫn chi tiết:

- Khi lắp ráp đai ốc vào máy, tuyệt đối không dùng búa gõ trực tiếp gần khu vực ống hồi bi.

- Đảm bảo hành trình di chuyển của đai ốc không bị vướng hoặc cọ xát vào các vách máy hay dây cáp xung quanh.

5. Lựa chọn cấp chính xác và ứng dụng lực đẩy - tải trọng

• Rủi ro:

- Lắp vitme cấp thấp (C7, C10) cho máy CNC độ chính xác cao sẽ làm hỏng sản phẩm gia công.

- Ngược lại, đầu tư vitme siêu chính xác (C0, C1) cho băng chuyền nâng hạ thông thường sẽ gây lãng phí ngân sách nghiêm trọng.

- Khi sử dụng trong các cơ cấu chịu tải lực dọc trục lớn - đặc biệt là dạng vitme chỉnh góc nghiêng nâng hạ trong các bàn nâng, cơ cấu gá nghiêng hoặc hệ thống định vị góc - cần tính toán kỹ lực mô-men xoắn và tải trọng tĩnh/động. Tránh để hệ thống quá tải gây cong vẹo trục hoặc làm vỡ bi bên trong đai ốc.

• Hướng dẫn chi tiết:

- Nhóm máy công cụ (CNC, máy mài, máy phay): Bắt buộc chọn từ cấp C0 đến C5 để kiểm soát độ rơ ở mức micromet.

- Nhóm máy phổ thông (Máy gỗ, cơ cấu đóng gói, nâng hạ): Chỉ cần chọn cấp C7 hoặc C10 để tiết kiệm chi phí đầu tư ban đầu mà vẫn đảm bảo tính năng.

6. Tránh lắp đặt sai lệch tâm

• Rủi ro:

- Khi trục vít và đai ốc bị lắp lệch tâm so với trục dẫn hướng của bàn máy, đai ốc sẽ bị ghì chặt bởi một lực cưỡng bức hướng tâm.

- Bi thép sẽ bị đè nghiến một bên, mòn không đều và làm sụt giảm tuổi thọ hệ thống từ 10 năm xuống còn chưa đầy 1 năm.

• Hướng dẫn chi tiết:

- Khi lắp đặt, phải dùng đồng hồ so để rà độ song song và đồng tâm giữa trục vitme với ray dẫn hướng dọc theo toàn bộ hành trình chạy.

- Không siết chặt các bu lông cố định đai ốc ngay lập tức. Hãy gá hờ, cho máy chạy qua lại vài lần để đai ốc tự tìm vị trí đồng tâm tự nhiên, sau đó mới siết chặt theo lực tiêu chuẩn.
