Hướng dẫn chi tiết cách lắp con trượt vào dải răng đơn giản

Việc lắp con trượt vào dải răng là một trong những bước cơ bản nhưng vô cùng quan trọng trong quá trình lắp đặt các thiết bị truyền động cơ khí, đặc biệt là trong các máy móc CNC và hệ thống tự động hóa công nghiệp. Con trượt và dải răng phải được lắp chính xác, đảm bảo song song và ăn khớp tốt để duy trì hoạt động trơn tru, giảm thiểu mài mòn và tăng tuổi thọ thiết bị. Bài viết Kỷ Nguyên Máy này sẽ cung cấp hướng dẫn chi tiết từng bước cách lắp con trượt vào dải răng, giúp người sử dụng có thể thực hiện đúng kỹ thuật và hiệu quả nhất.

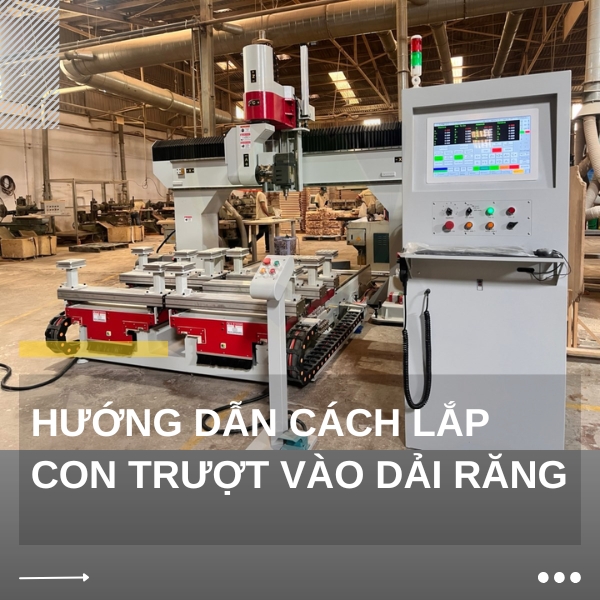

Ảnh Hướng dẫn cách lắp con trượt vào dải răng

Chuẩn bị dụng cụ và kiểm tra linh kiện lắp con trượt và dải răng

• Vệ sinh sạch tất cả bề mặt lắp đặt và linh kiện (con trượt, ray, thanh răng) khỏi bụi bẩn, dầu mỡ bẩn, mạt kim loại.
• Chuẩn bị bulông, chốt định vị, dụng cụ căn chỉnh ray và con trượt.
• Đảm bảo dải răng (thanh răng) và ray trượt được cố định song song tuyệt đối.

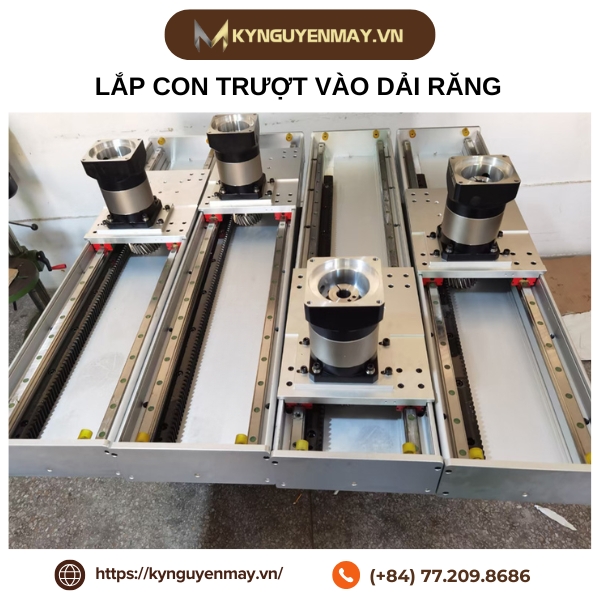

Ảnh Chuẩn bị dụng cụ và kiểm tra linh kiện

Các bước lắp con trượt vào dải răng

1. Canh thẳng và cố định thanh trượt cùng thanh răng

• Đặt thanh trượt (rail) song song với mặt phẳng lắp, siết nhẹ các bu lông để dễ chỉnh trục về sau.
• Nếu thanh răng tích hợp ray trượt (loại tích hợp), lắp cả cụm vào khung máy. Nếu thanh răng rời (gắn cạnh ray trượt dạng tiêu chuẩn), căn chỉnh khoảng cách hai bộ phận thật chính xác.

2. Lắp con trượt vào ray

• Thường dùng đầu chuyển nhựa để đẩy con trượt vào ray tránh rớt bi, không được tháo con trượt khỏi ray nếu không có dưỡng hoặc ống nhựa thay thế.
• Đẩy nhẹ nhàng cho đến khi block trượt ăn khớp hoàn toàn vào ray.
• Siết bulông giữ con trượt vào ray, siết dần đều lực theo thứ tự chéo để tránh méo vỏ block.

3. Căn chỉnh vị trí bánh răng và thanh răng (nếu có)

• Đưa bánh răng ăn khớp vào dải răng, kiểm tra độ ăn khớp không bị dính hoặc lỏng.
• Xoay bánh răng thử tay để cảm nhận độ nhẹ, không được có điểm nặng hay rít.
• Căn chỉnh lại ray hoặc thanh răng nếu thấy lệch, sau đó siết chặt toàn bộ bulông, chốt định vị.

4. Kiểm tra trước khi đưa vào vận hành

• Di chuyển block trượt dọc ray để thử độ mượt.
• Kiểm tra song song, đồng trục cả hệ thống dẫn hướng và truyền động răng.
• Bôi trơn lại một lượt các điểm ma sát, lau lại dầu nhớt dư thừa.

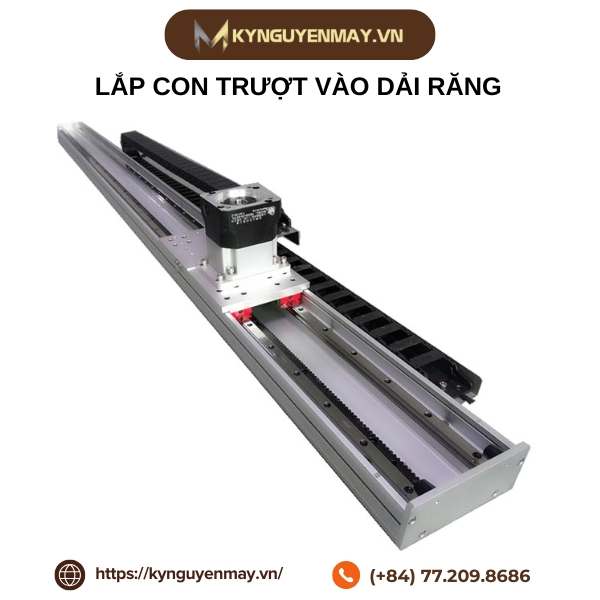

Ảnh Các bước lắp con trượt vào dải răng

Lưu ý kỹ thuật về cách lắp con trượt vào dải răng

• Ray và dải răng phải lắp tuyệt đối song song với trục chuyển động.
• Xác định lực bắt bu lông đúng chuẩn để tránh biến dạng block hoặc ray.
• Bảo trì định kỳ, kiểm tra và bôi trơn thường xuyên cho cả hệ dẫn hướng và bánh răng-thanh răng.
• Nếu con trượt xuống ray không trơn hoặc thấy khựng, kiểm tra lại chiều block và loại ray dùng dưỡng nhựa đưa vào thay vì lắp bằng tay để tránh rớt bi.

Việc lắp con trượt vào dải răng đúng kỹ thuật không chỉ giúp hệ thống hoạt động ổn định, chính xác mà còn kéo dài tuổi thọ cho các chi tiết cơ khí quan trọng. Sau khi hoàn thành lắp đặt, cần chú ý bảo dưỡng và kiểm tra định kỳ để giảm thiểu mài mòn và đảm bảo hiệu suất vận hành tối ưu. Hy vọng với hướng dẫn chi tiết trên, bạn sẽ dễ dàng thực hiện được thao tác lắp đặt chuẩn xác, góp phần nâng cao hiệu quả và độ bền cho thiết bị của mình.
